可45度倾斜调节带球窝接头三脚支撑结构

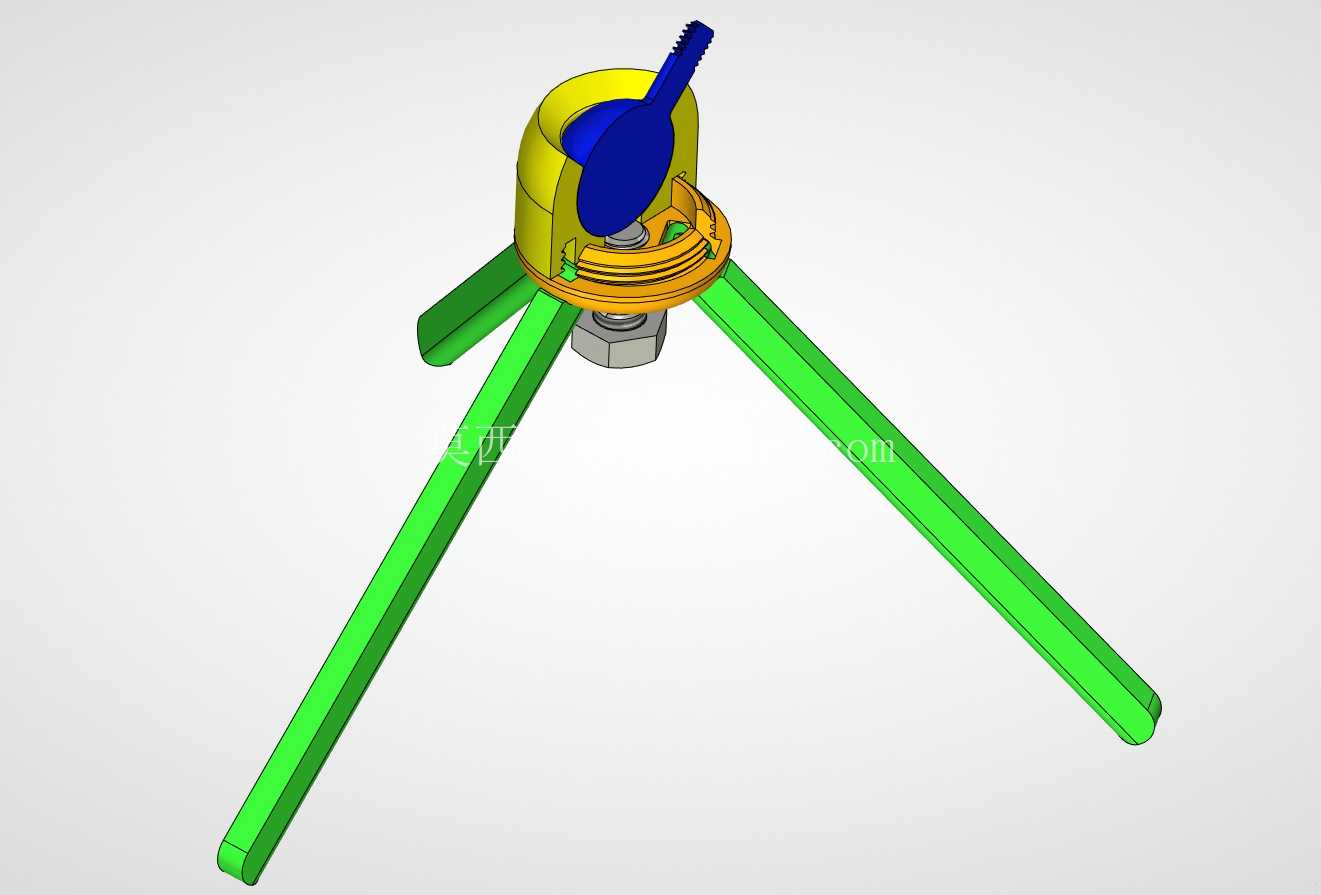

　　在户外勘测、小型设备临时架设、桌面工位辅助支撑这类需要快速搭建稳定支撑点的场景里，传统固定式三脚支架往往受限于俯仰角度调节范围，无法适配非水平安装面的架设需求，这款带球窝接头的三脚支撑结构，正是针对这类场景的痛点做的结构优化。从实际使用逻辑来看，三个支脚采用等长圆截面杆件设计，展开后支脚与中心接头的铰接点做了限位处理，完全撑开时三个支脚的投影呈120度均匀分布的等边三角形，支撑面直径可根据支脚长度适配不同负载的稳定需求，支脚末端做了平切处理，接触硬质平面时不会出现打滑偏移，放置在略有起伏的粗糙地面时，也能通过球窝的自适应微调保证上部安装面的水平度。

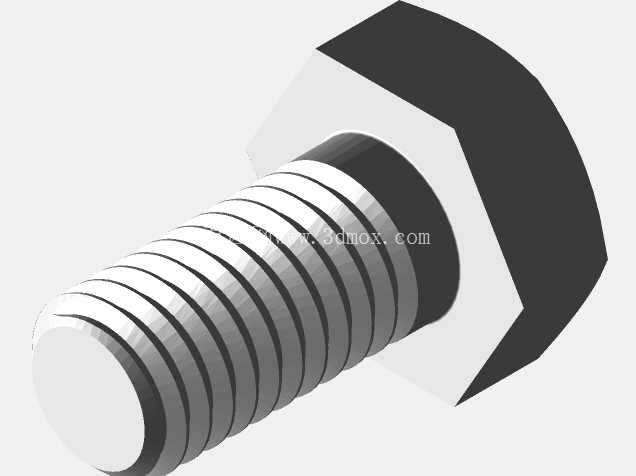

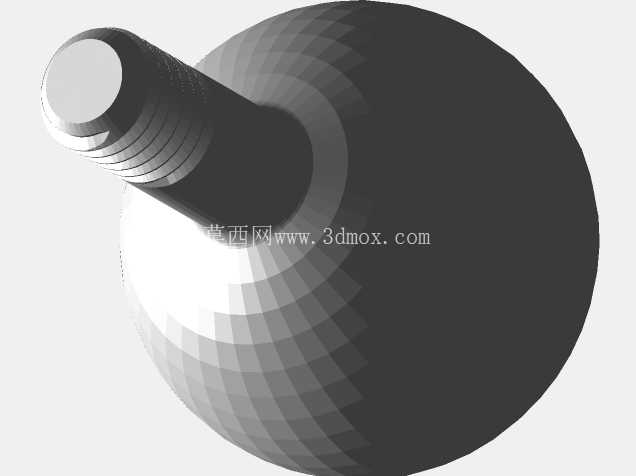

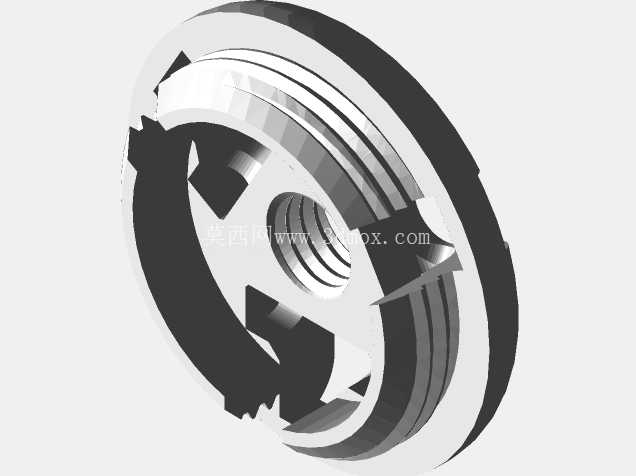

　　核心的球窝接头部分采用半包式球座结构，球头与上部安装基座做一体化设计，球座下方设置了环形锁紧压圈，配合六角锁紧螺母实现角度锁止，当需要调整支撑角度时，松开锁紧螺母，球头可在球座内最大实现45度的倾斜偏转，调整到目标角度后拧紧螺母，压圈会均匀抱紧球头表面，依靠接触面的静摩擦力锁止角度，不会出现负载下的角度滑移。设计过程中首先考虑的是支脚的受力边界，单根支脚选用等截面圆杆而非异型杆，是为了在相同截面模量下降低加工难度，同时减少支脚收纳时的空间占用，三个支脚与中心基座的铰接轴采用同轴错位布置，收拢时三根支脚可以完全平行贴合，收纳后的整体直径仅为单根支脚直径的三倍左右，方便放入工具包随身携带。球窝部分的配合间隙控制在0.1mm以内，既保证球头转动时无卡滞，也避免间隙过大导致锁止后出现旷量，球头的球面粗糙度要求达到Ra1.6，降低锁紧时的接触面磨损，延长重复调节的使用寿命。安装边界上，上部安装基座预留了标准的外螺纹接口，可以直接匹配常见的小型设备安装螺孔，不需要额外做转接件，下方的锁紧螺母采用标准外六角规格，使用普通活动扳手或者内六角扳手即可完成松紧操作，不需要配备专用工具，适配户外作业无专用工具的使用场景。

　　从受力传递路径来看，上部负载的重力通过球头传递到球座，再均匀分散到三根支脚，最终传导到支撑地面，球窝结构的受力点始终处于三个支脚形成的支撑三角形中心范围内，即使在最大45度倾斜角度下，整体重心投影也不会超出支撑面边界，保证架设后的稳定性，不会出现侧翻风险。支脚与中心基座的铰接位置做了翻边强化处理，避免支脚反复展开收拢时铰接孔出现应力开裂，铰接轴采用过盈配合压入基座支耳，不需要额外的轴向固定件，减少零件数量的同时降低装配复杂度。

　　实际使用时，不需要做复杂的调平操作，只需要将三根支脚撑开置于支撑面，松开锁紧螺母调整上部安装面到需要的角度，拧紧螺母即可完成架设，整个操作过程不超过30秒，非常适合需要快速转移架设点的作业场景，比如户外小型测量仪器的临时支撑、桌面工位小型工装的角度固定、现场维修时小型部件的承托等场景，相比固定式角度的支撑结构，这款结构的角度适配范围更广，对安装面的平整度要求更低，在不平整的碎石地面、倾斜的桌面、甚至有一定坡度的硬质坡面上都能完成稳定架设。
