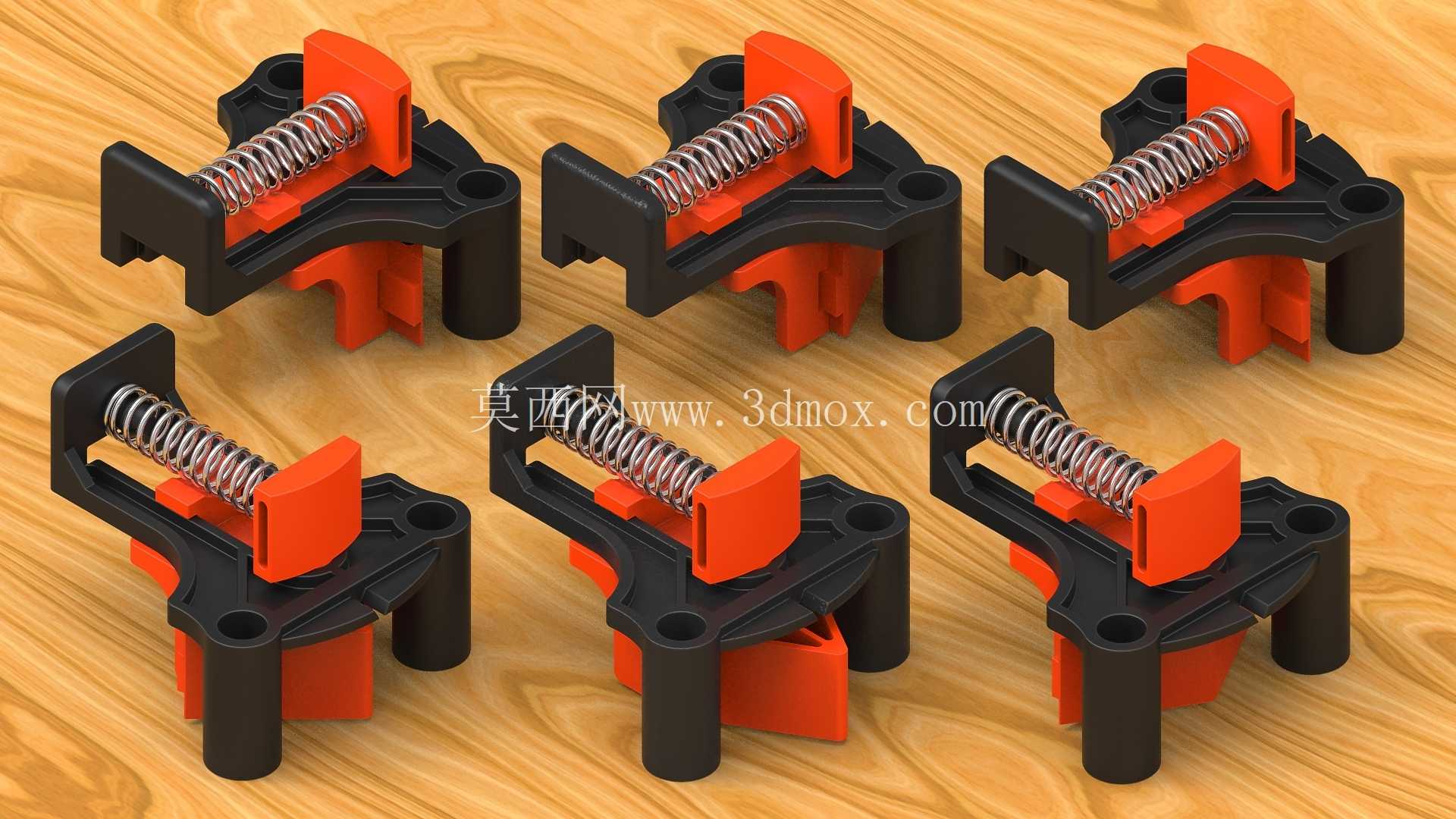

多规格板材快速固定可换角度角夹

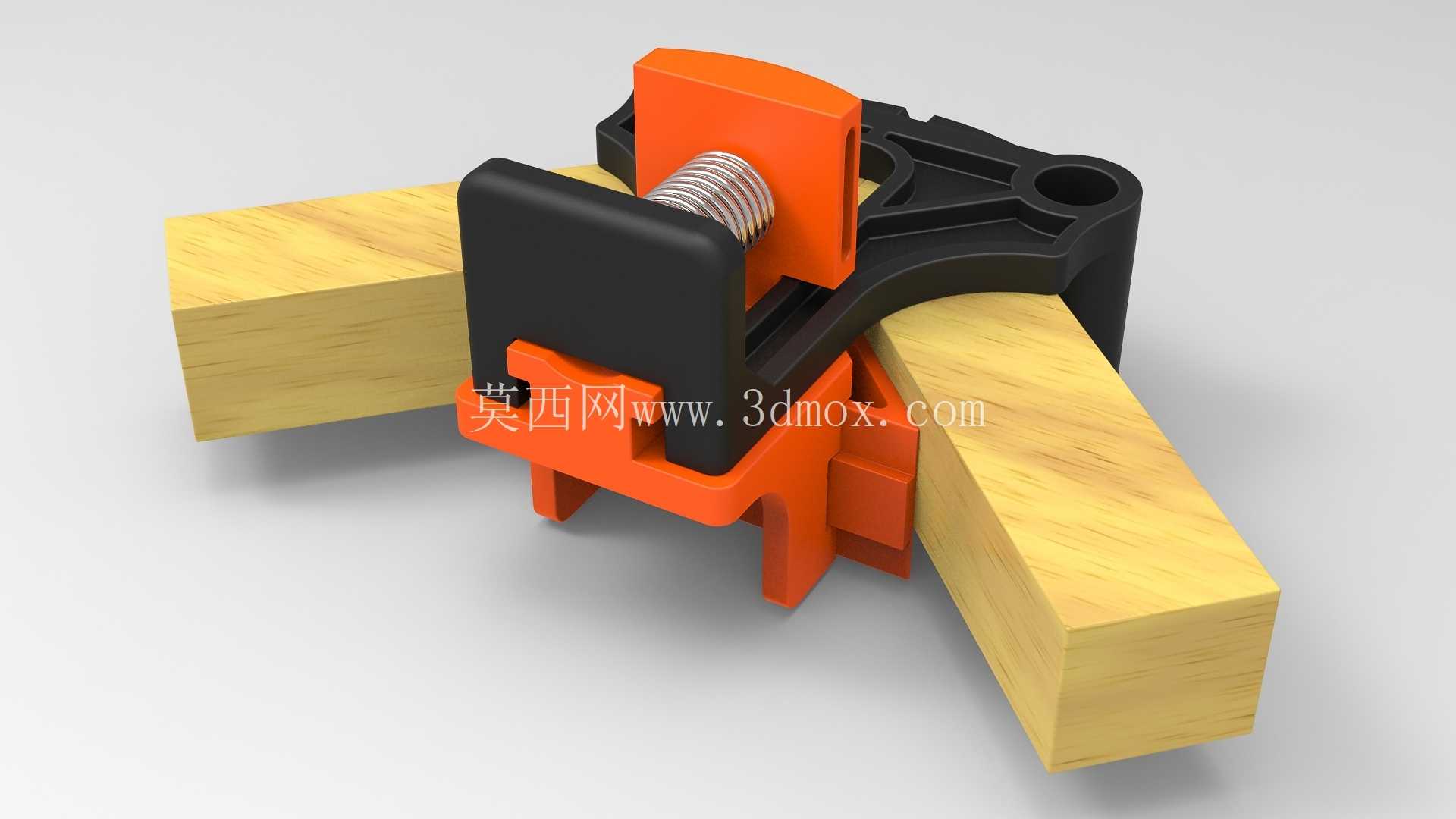

在现场板材拼接安装、框架组对、小型工件粘接定位的作业场景里，这类可换角度角夹的使用频率远高于常规固定式夹钳，尤其适配家装木作、铝型材框架搭建、广告展架组装这类需要频繁切换固定角度的作业环节，能省去反复调整夹块、更换夹具的辅助时间。日常作业中遇到角接、T形接头的拼接需求时，不需要额外搭配定位块，单手握持即可完成夹装操作，另一只手可以腾出来对准工件位置、调整拼接缝隙，对于单人作业的场景适配性很强。

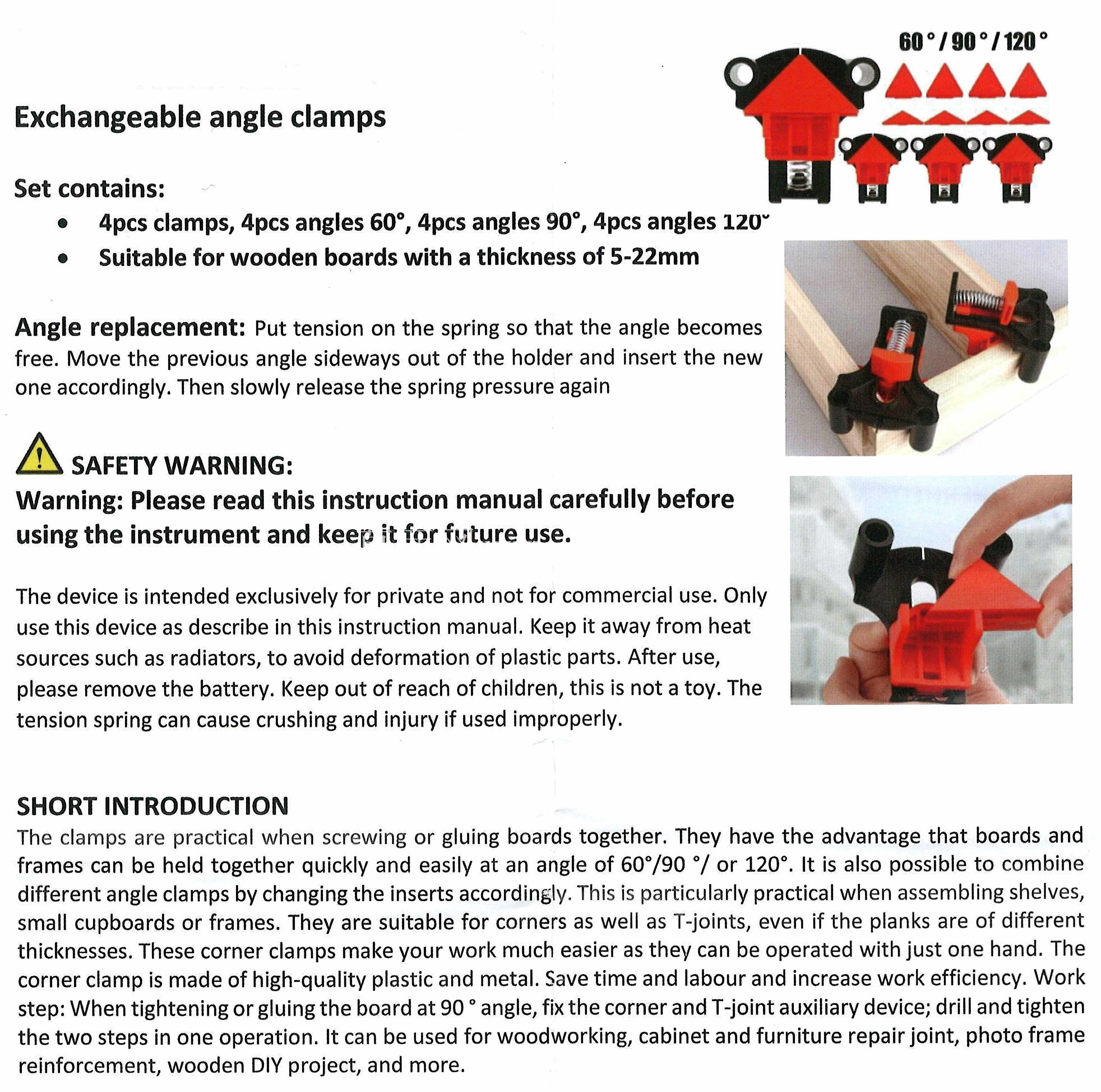

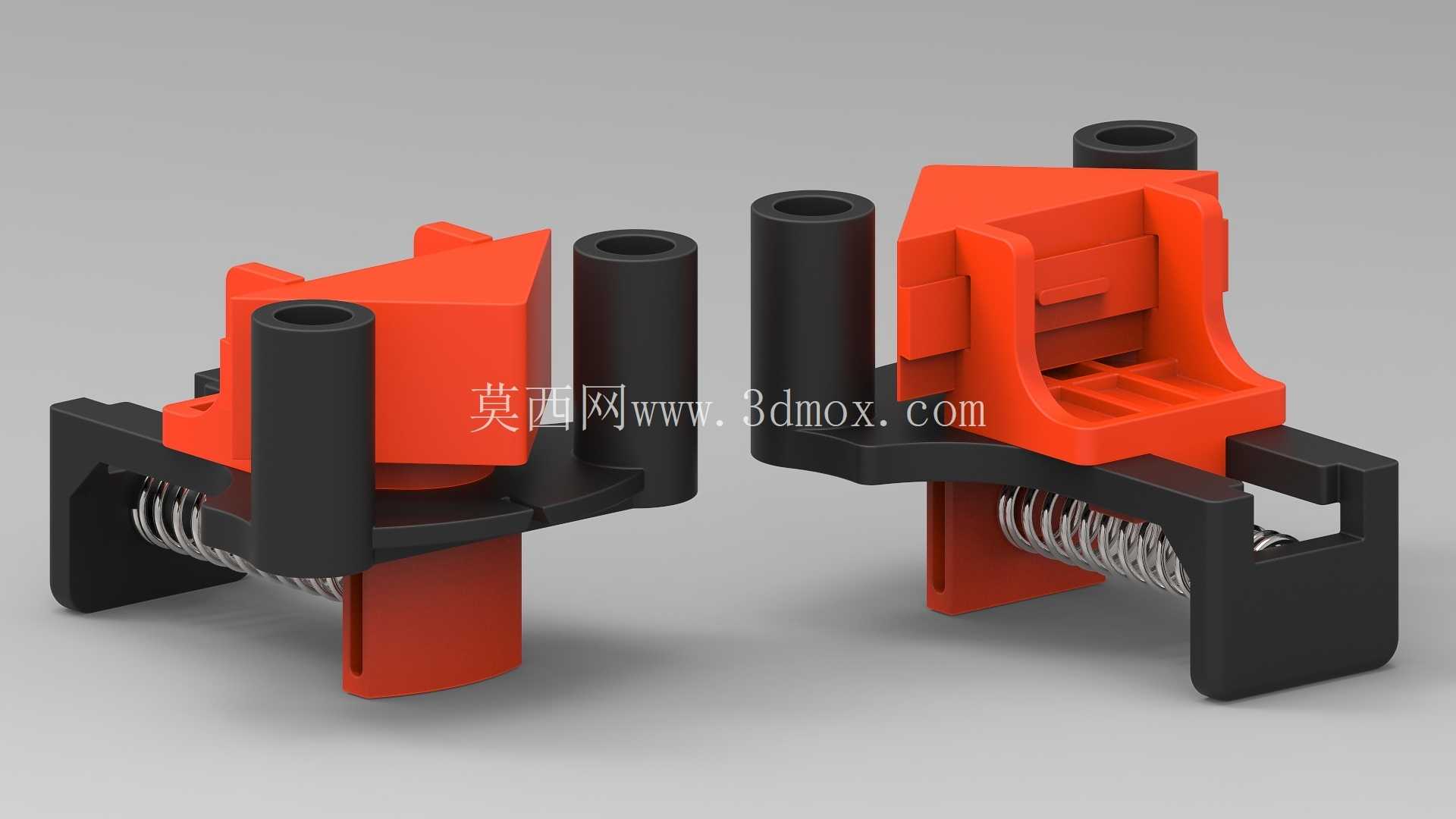

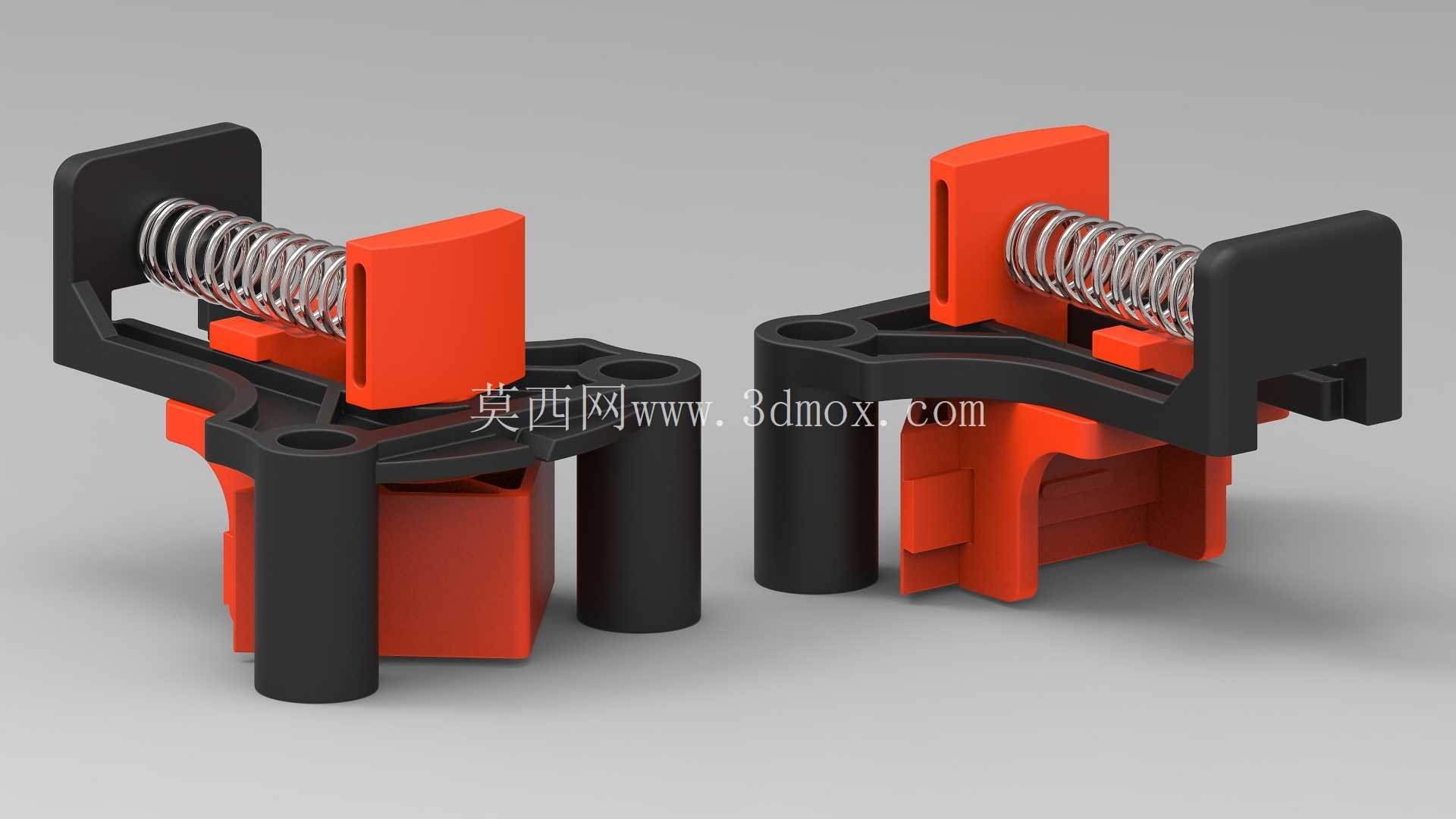

设计阶段针对市面常见的板材厚度区间做了适配，可覆盖5毫米到22毫米厚度的各类板材，不管是实木颗粒板、多层实木板、薄铝型材还是亚克力板材，都能通过弹簧的自适应伸缩提供稳定的夹紧力，不会因为板材厚度偏差出现夹不紧或者夹伤板面的问题。配套的压缩弹簧中性长度设定为53毫米，这个参数是经过多轮装夹力测试确定的：既不会因为弹簧预紧力过大导致单手操作费力，也不会因为夹紧力不足造成拼接过程中板材移位，夹装后板材与框架的贴合度能满足后续打钉、粘接的精度要求。

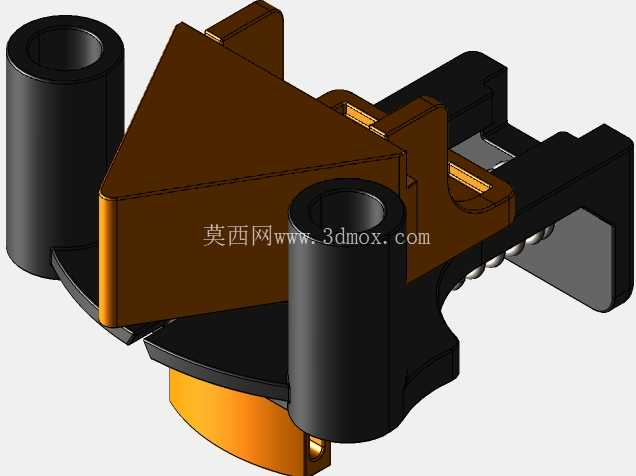

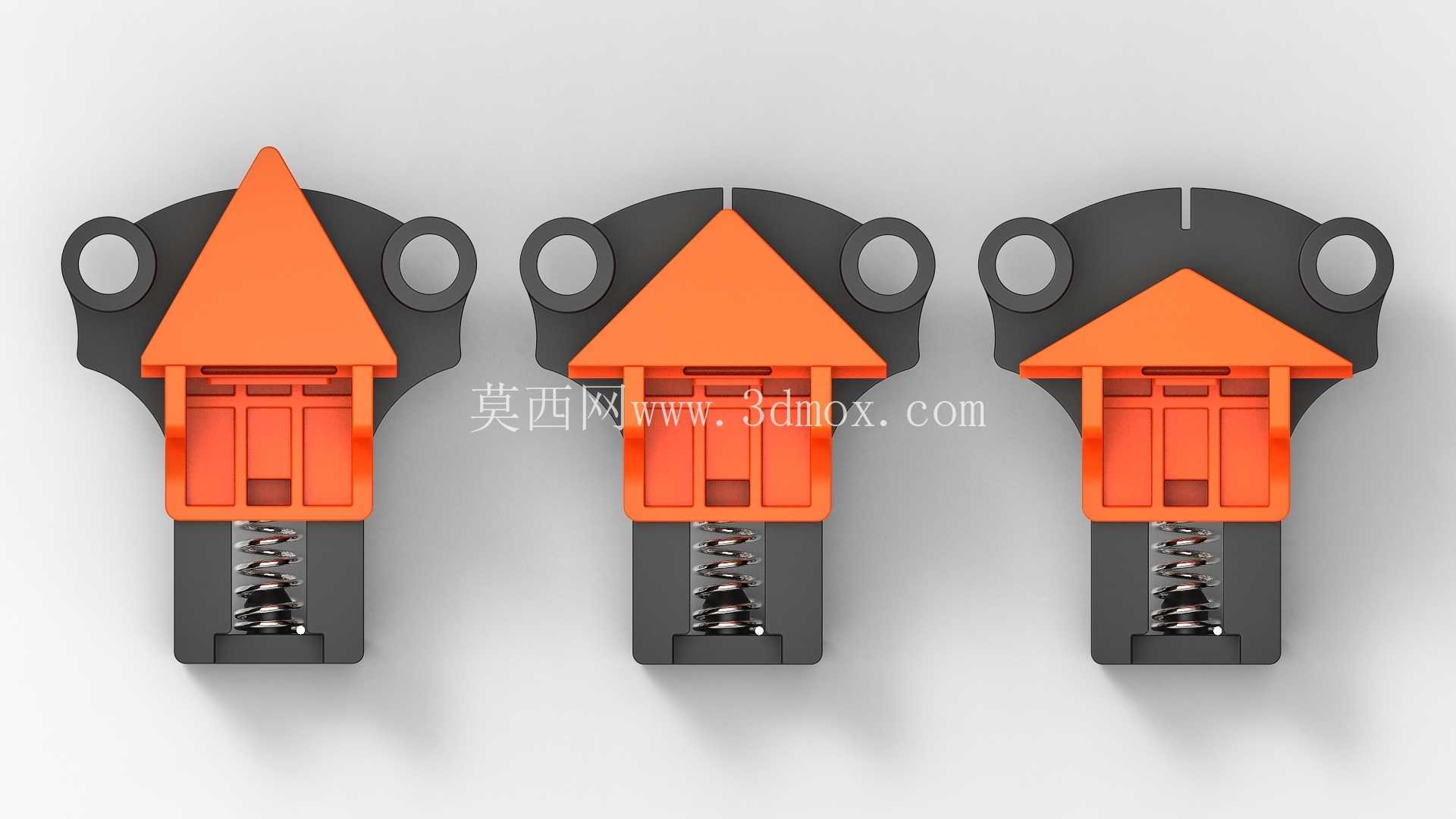

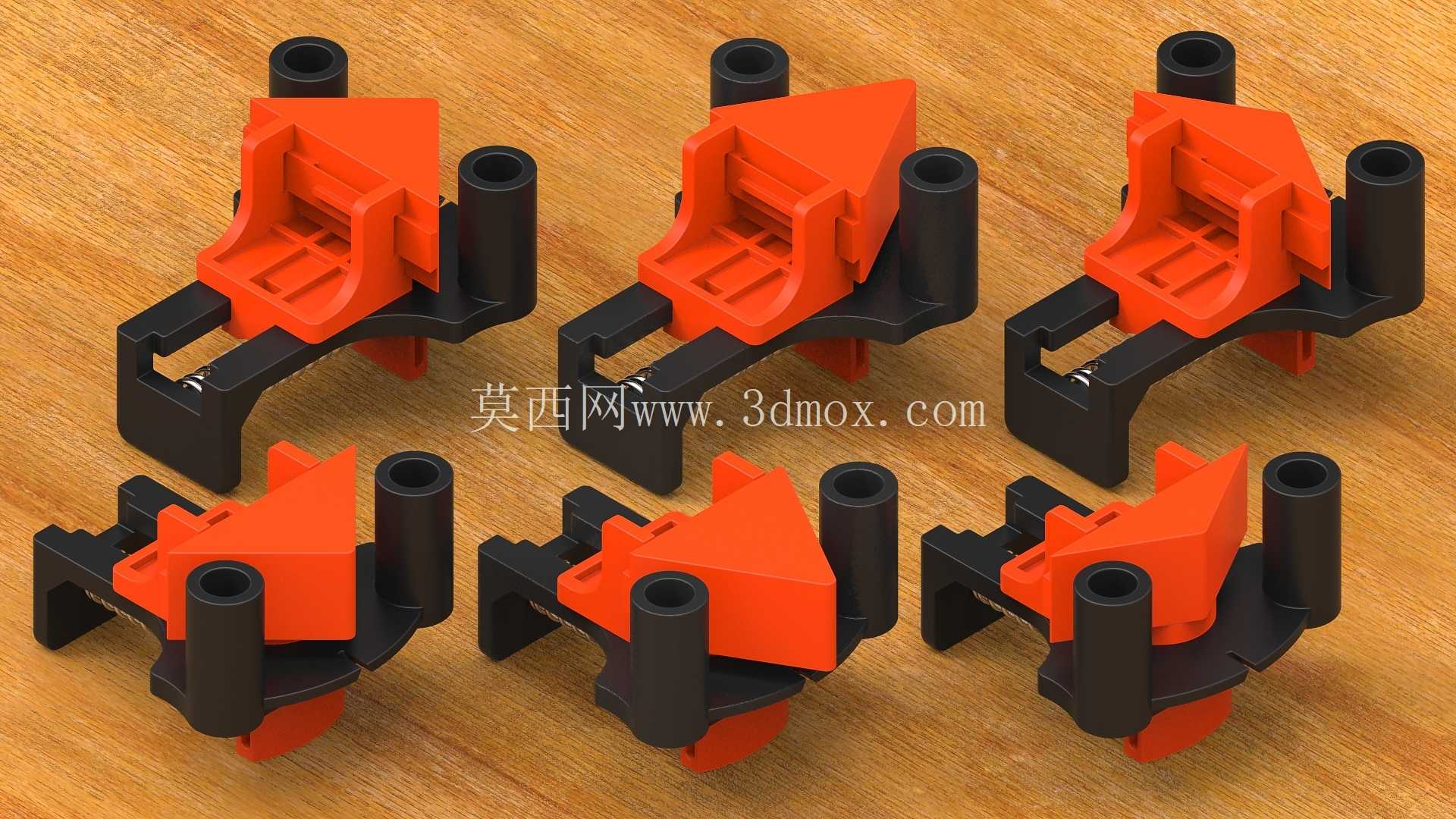

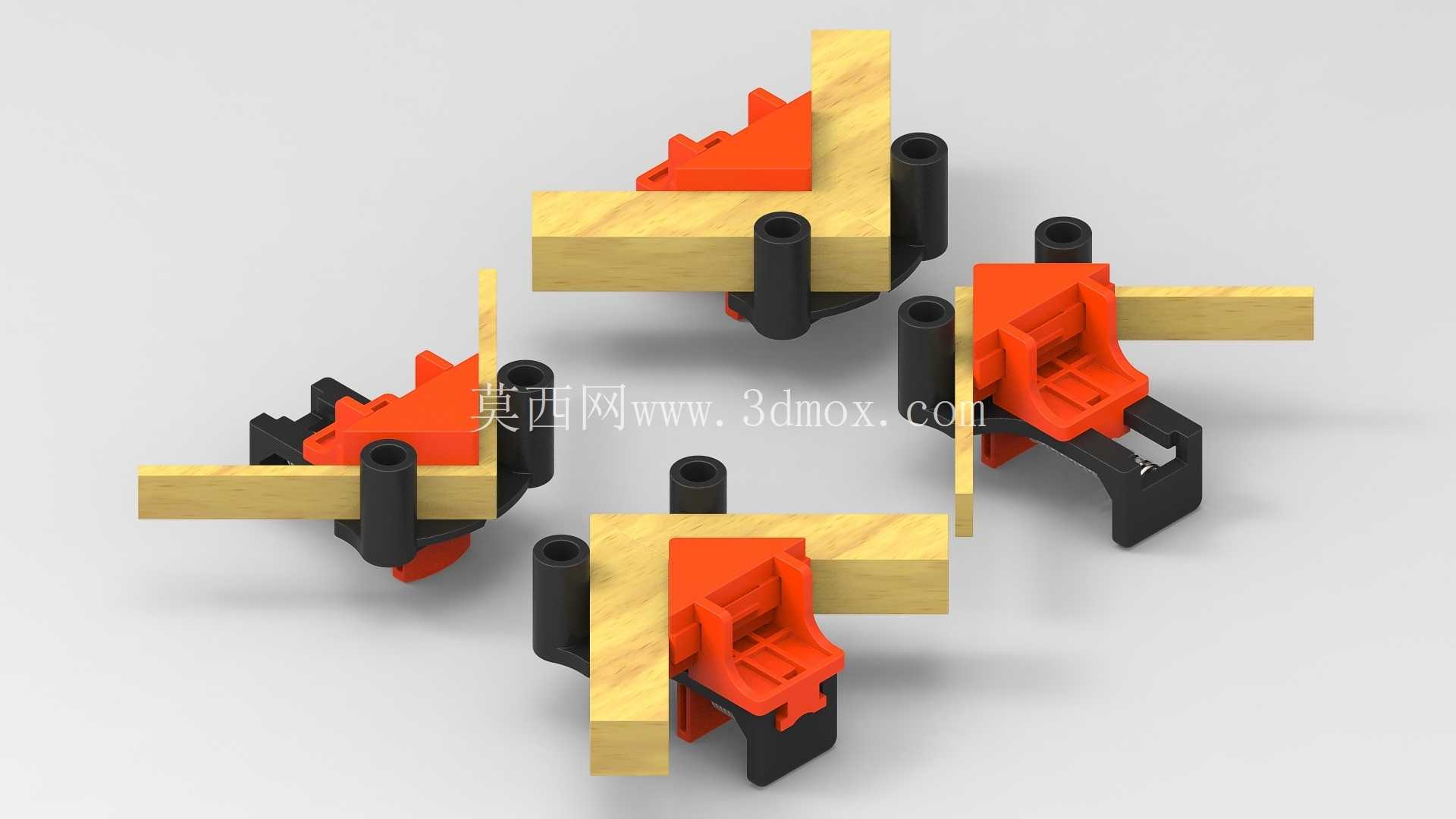

角度适配方面设置了60度、90度、120度三个常用档位，基本覆盖了常规框架搭建的角度需求，切换角度时不需要额外拆卸零件，直接调整夹块的卡位即可完成角度切换，操作逻辑简单，现场作业人员不需要专门培训就能快速上手。夹体的主体结构采用工程塑料材质，接触板材的夹面做了防滑处理，既保证了夹体本身的结构强度，也不会在金属、木质板材表面留下压痕，对于需要做表面处理的工件很友好。

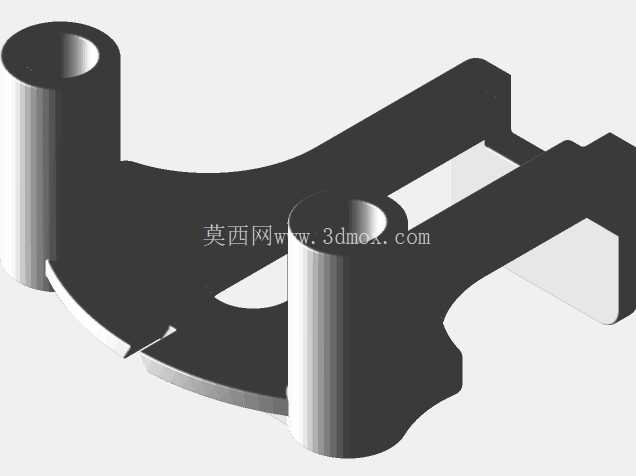

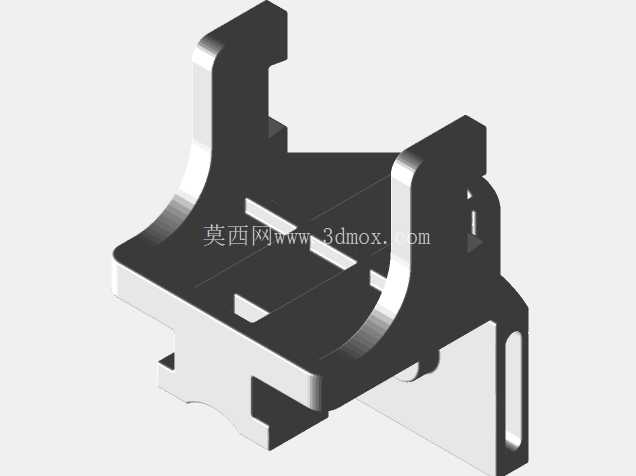

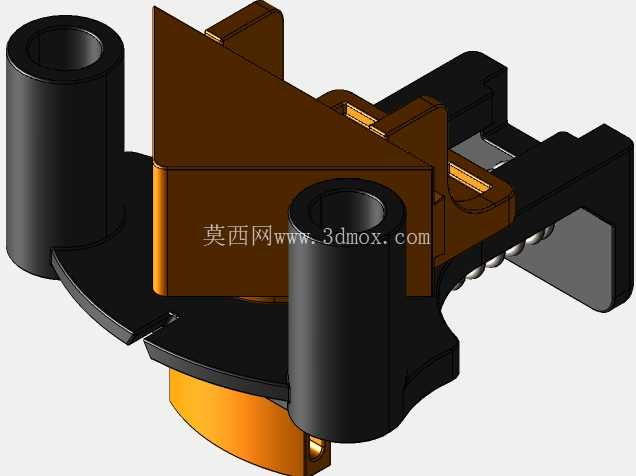

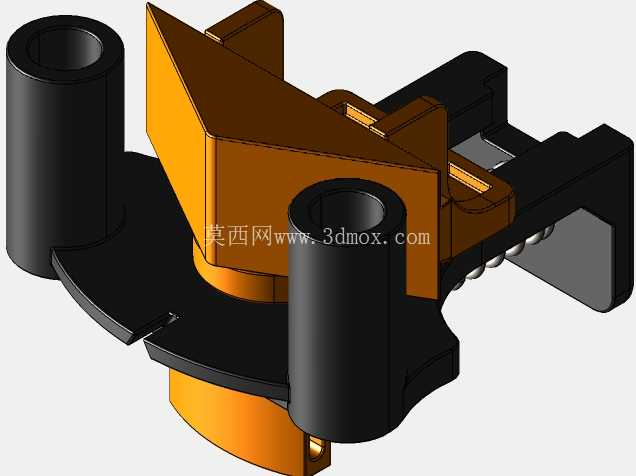

建模过程中所有拔模角度都按照实际注塑生产的要求做了预留，塑料部件的结构壁厚均匀，避免注塑生产时出现缩痕、填充不足的问题，后续如果要开模量产不需要再做大规模的结构调整。夹体上的安装孔位做了统一的尺寸规范，既可以手持使用，也可以通过螺栓固定在工作台面上作为定位夹具使用，拓展了使用场景。

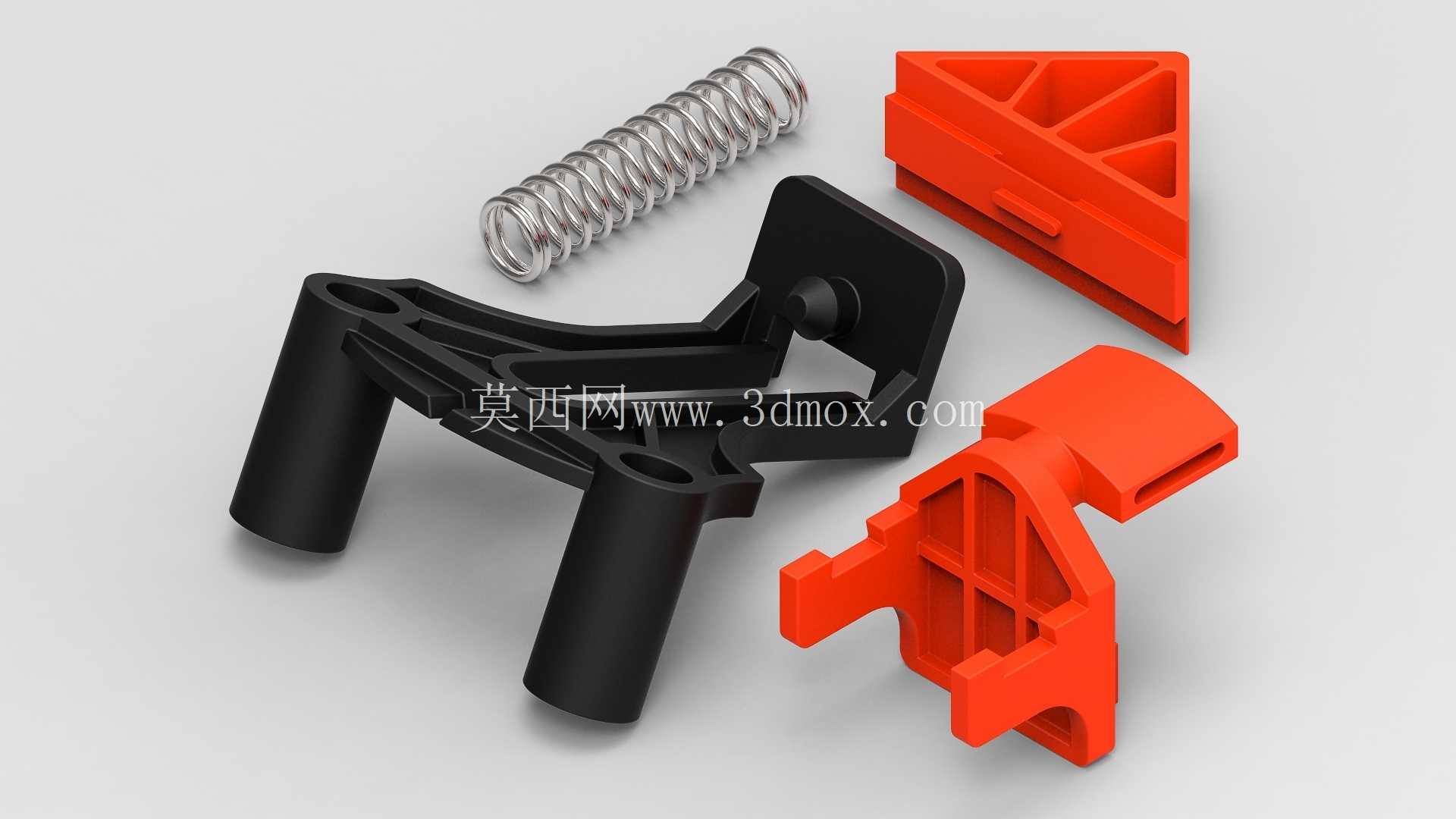

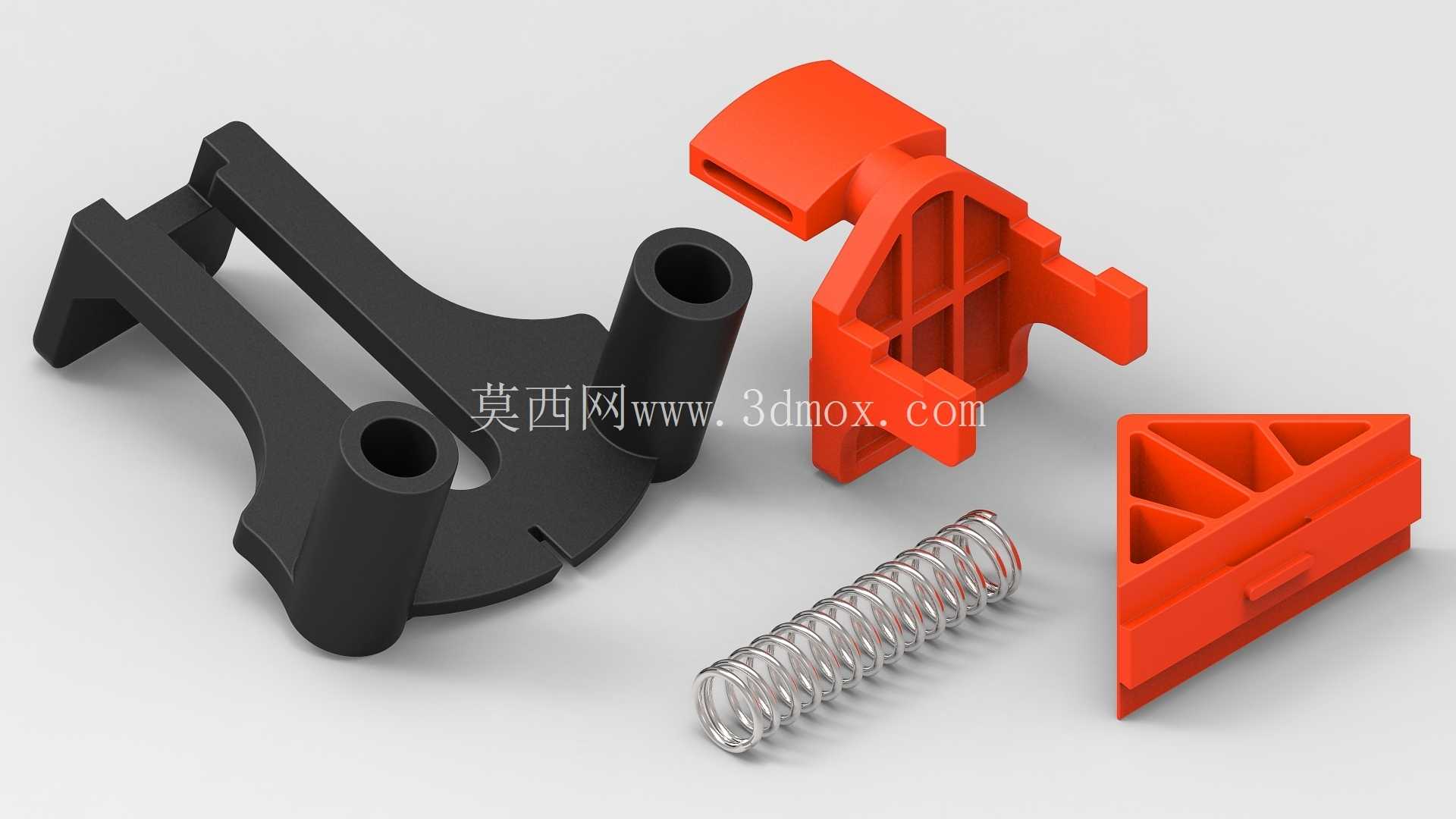

实际使用时需要注意，这类角夹属于安装辅助定位工具，主要作用是固定工件位置，不能作为承重夹具使用，夹紧后不要在夹装的工件上施加过大的侧向冲击力，避免弹簧过载失效或者夹体断裂。针对DIY爱好者的自制需求，所有塑料部件都可以通过3D打印制作，只需要搭配对应规格的压缩弹簧就能组装使用，不需要额外定制特殊零件，维护更换的成本很低。夹体的边角位置都做了圆角过渡处理，日常使用时不会划伤操作人员的手部，也不会刮花板材的装饰面，适合在成品安装的最后环节使用。

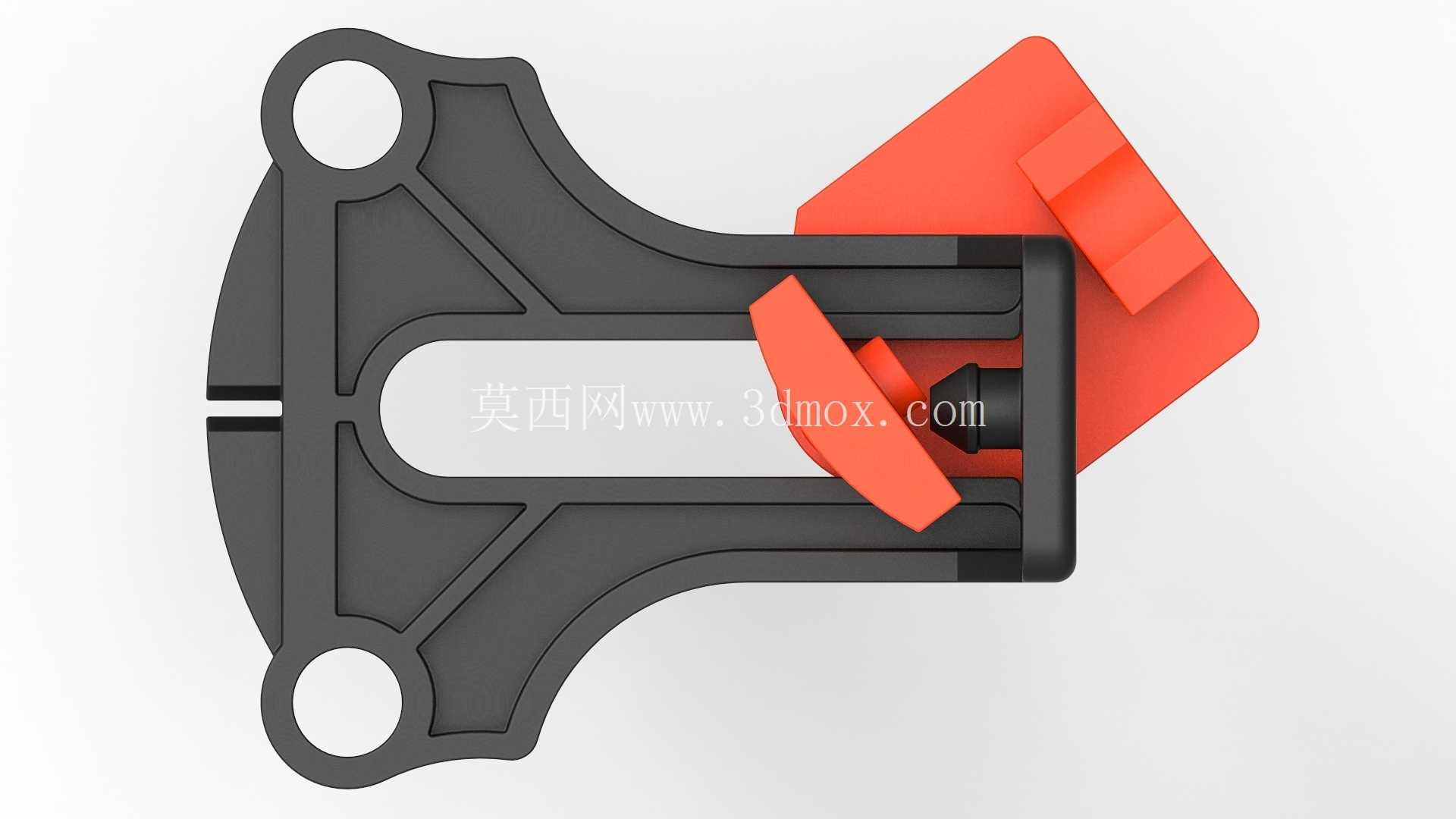

从结构设计的角度看，这款角夹没有采用复杂的连杆或者棘轮结构，全部依靠弹簧的预紧力和夹体的卡位结构实现夹紧和角度固定，零件数量少，组装流程简单，日常使用中如果出现弹簧疲劳的问题，只需要更换对应规格的弹簧就能继续使用，整体的耐用性和维护便捷性都优于结构复杂的同类夹具。针对不同厚度板材的夹紧行程，设计时预留了足够的伸缩余量，即使板材表面有轻微的不平整，也能通过弹簧的自适应补偿保证夹紧力均匀分布，不会出现局部夹空的问题。
