便携可调式手机与轻型相机支撑支架

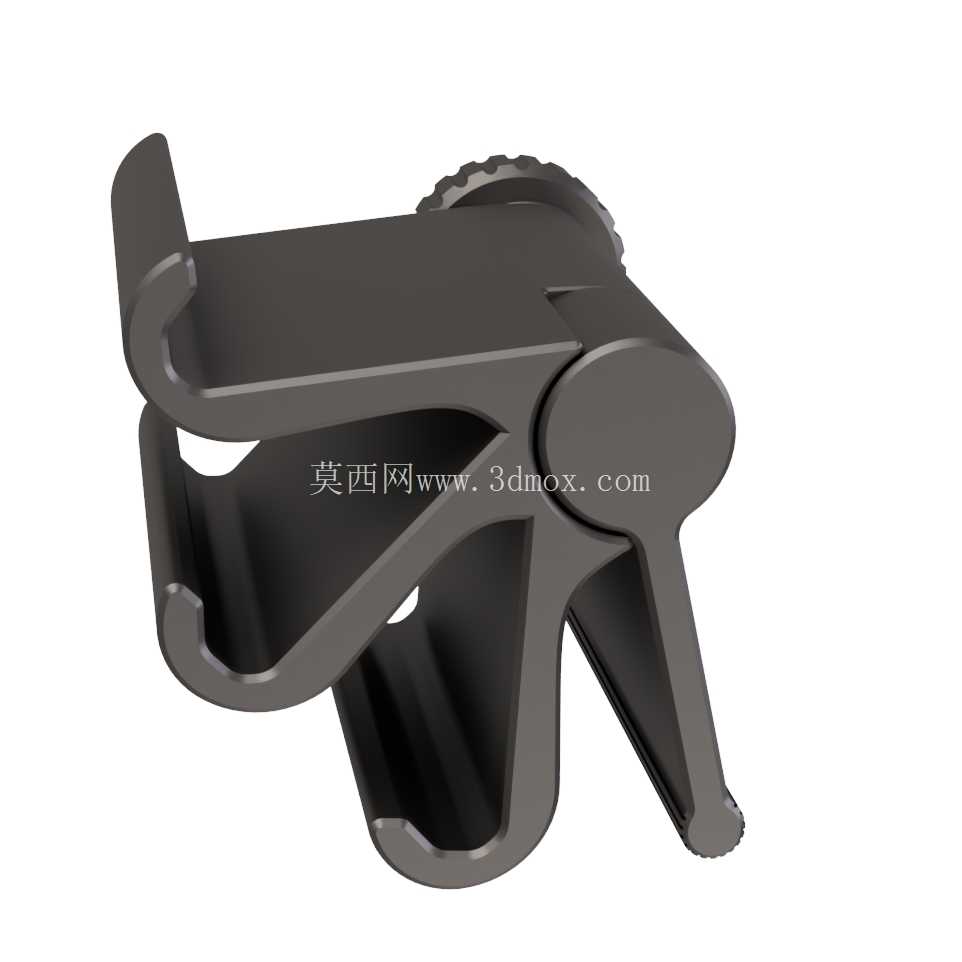

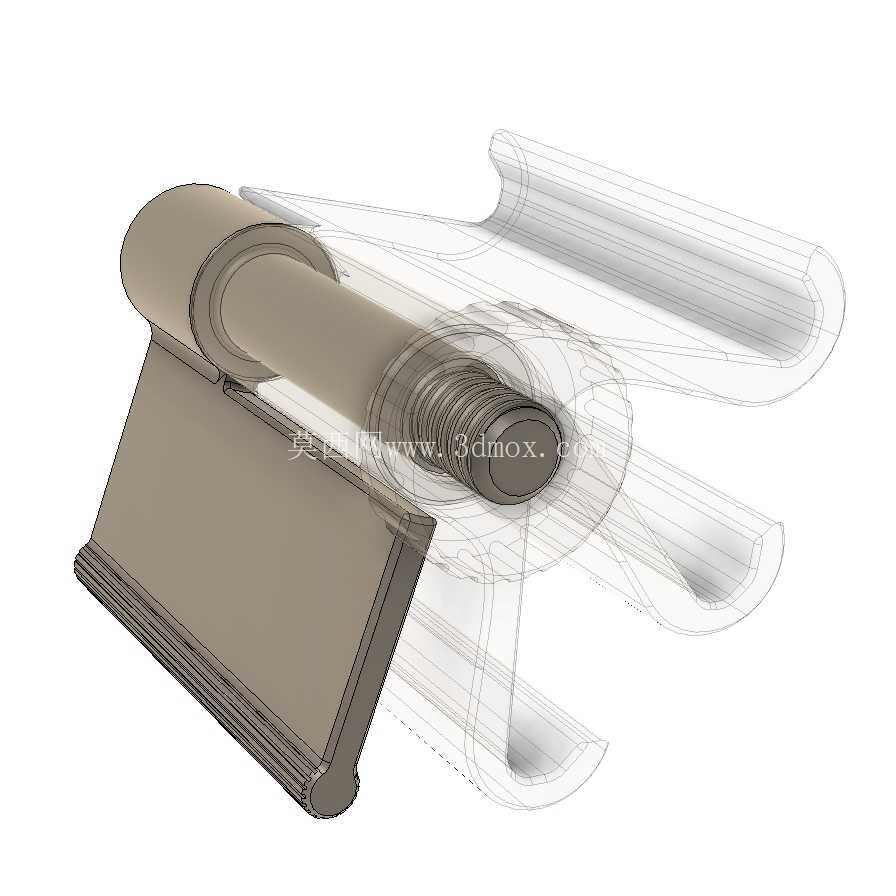

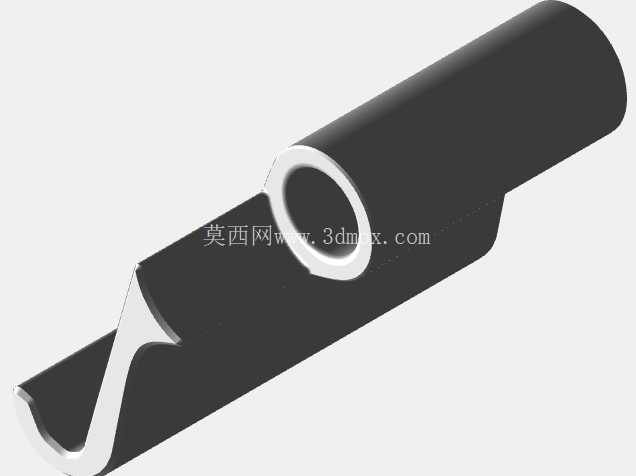

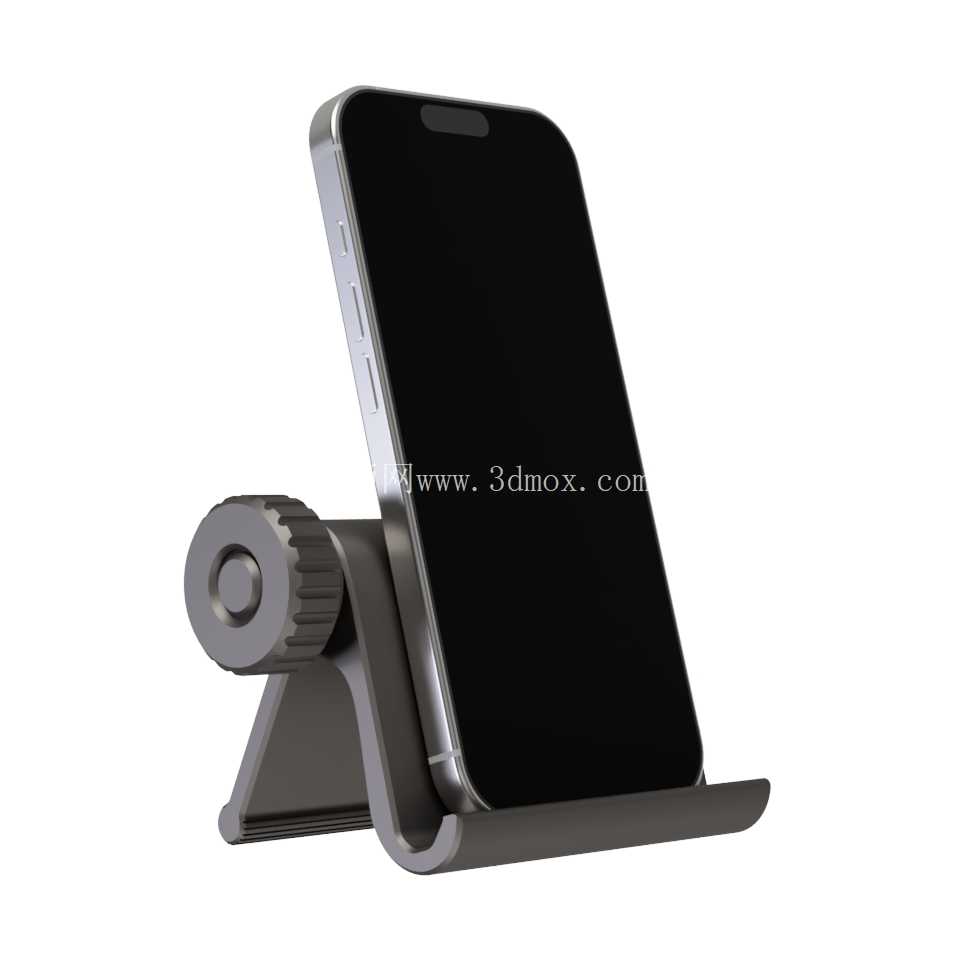

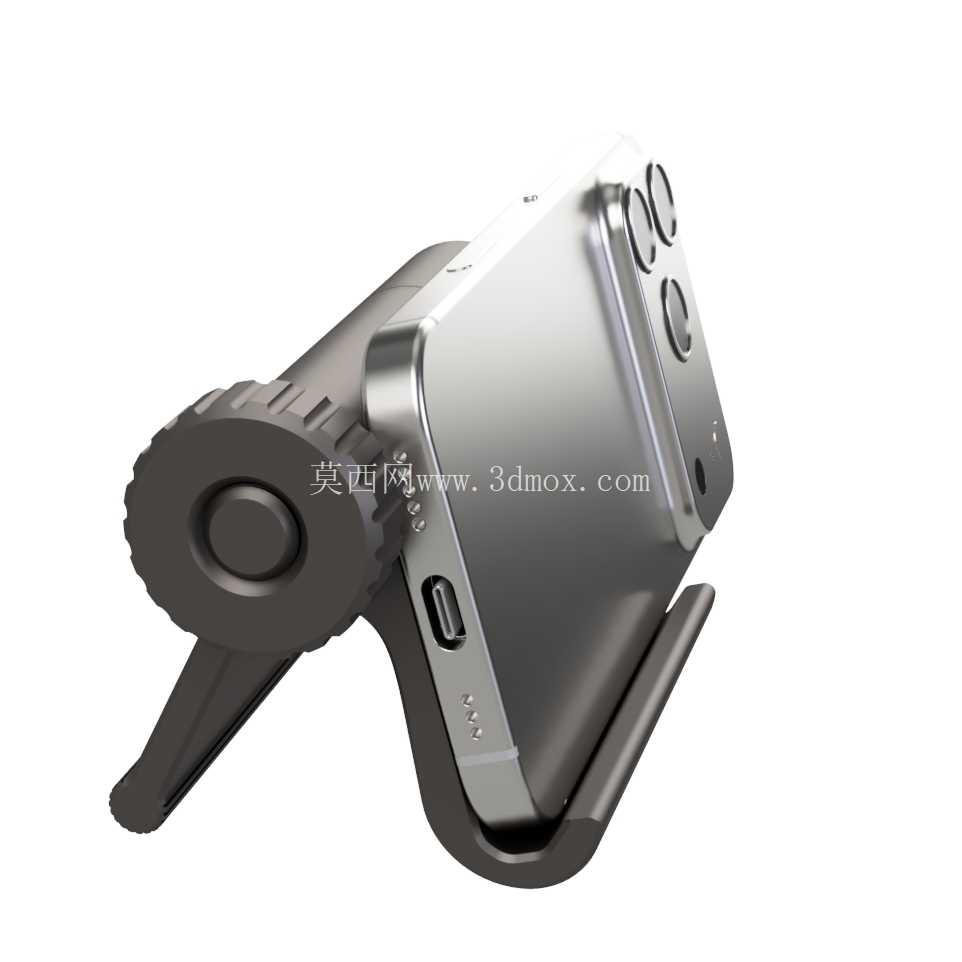

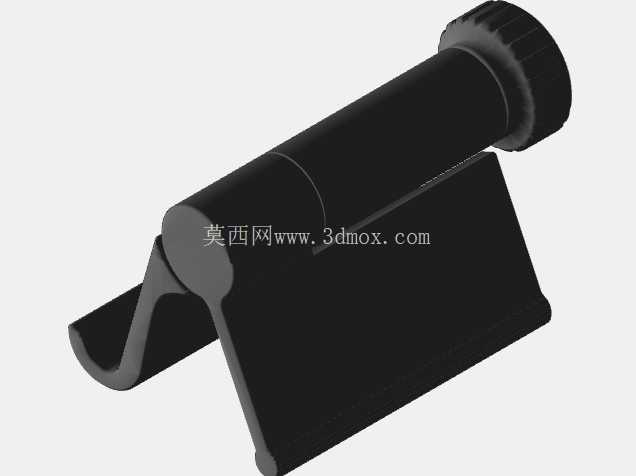

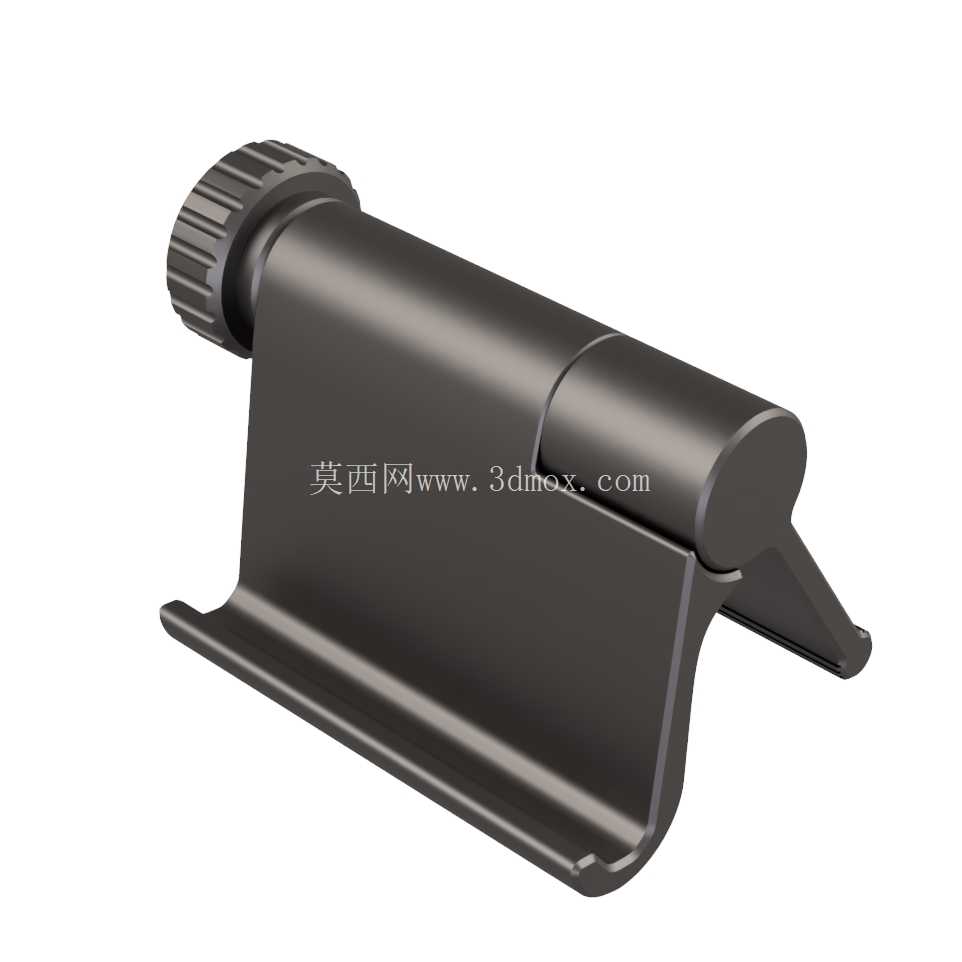

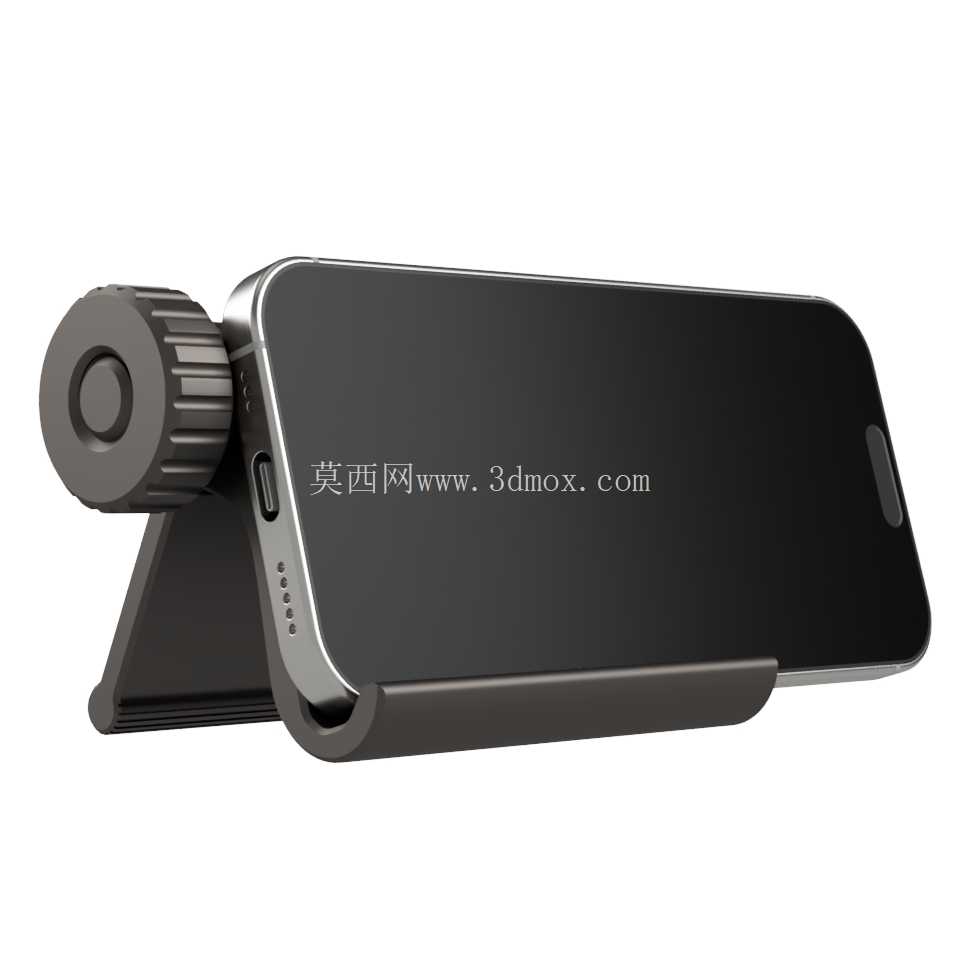

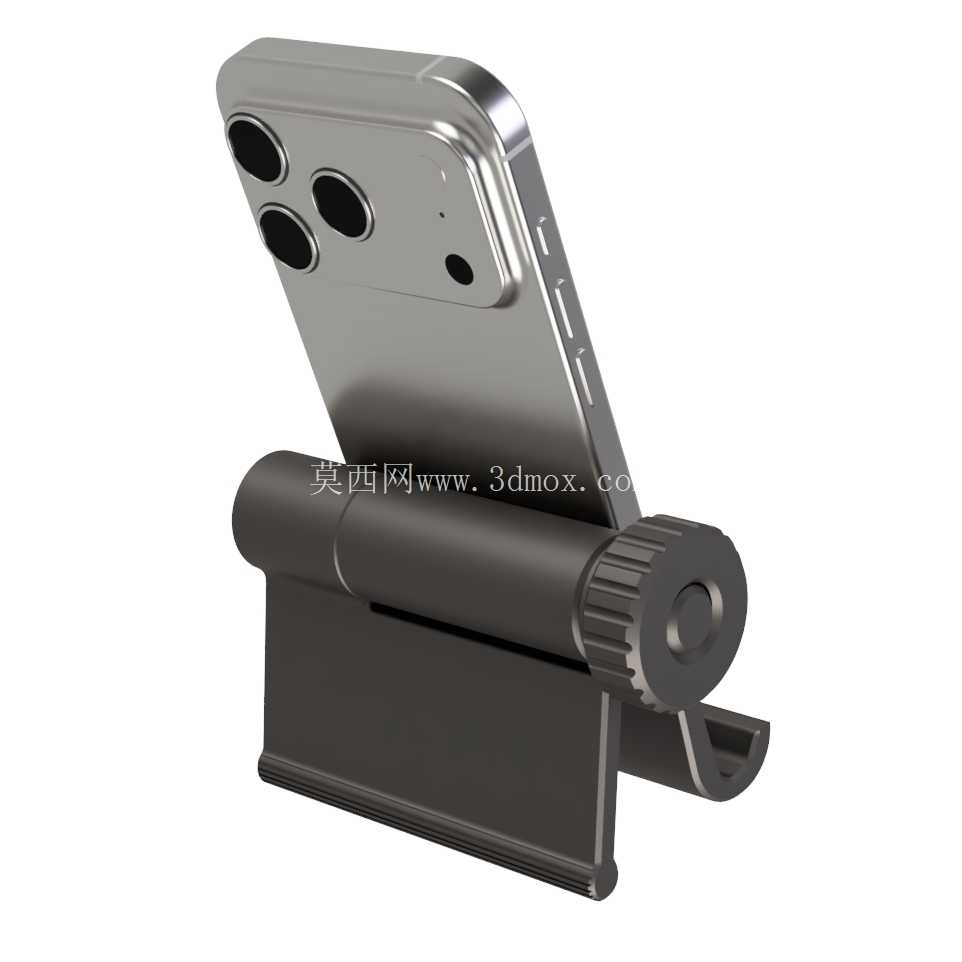

　　日常外出拍摄、桌面办公场景里，经常会遇到需要临时固定手机或轻型运动相机的需求，这款便携支撑支架正是针对这类零散场景做的结构优化，整体采用分体式组件设计，没有多余的冗余结构，完全适配轻量化携带的使用需求。从结构组成来看，整套支架分为带弯曲支撑面的底座与带螺纹调节柱的活动夹装部分两大模块，底座的弯曲支撑面做了贴合设备背部的弧度处理，接触边缘做了0.8mm的圆角过渡，避免刮伤设备外壳的漆面或玻璃背板，底座底部做了1.2mm厚度的平面支撑边，放置在木质桌面、玻璃台面、金属工作台甚至是不太平整的户外岩石表面时，都能依靠自身重力保持稳定，不会出现轻易侧翻的情况。

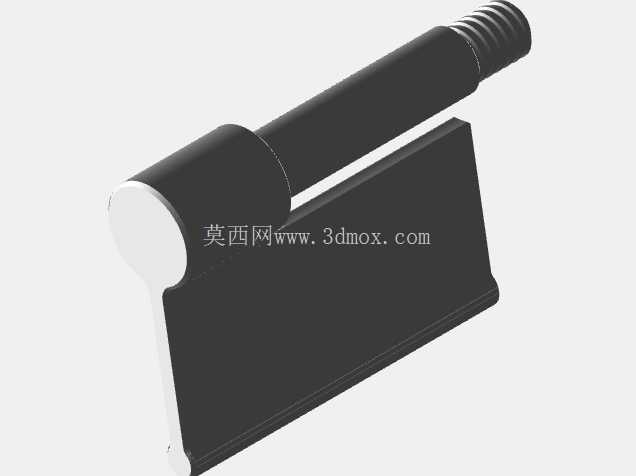

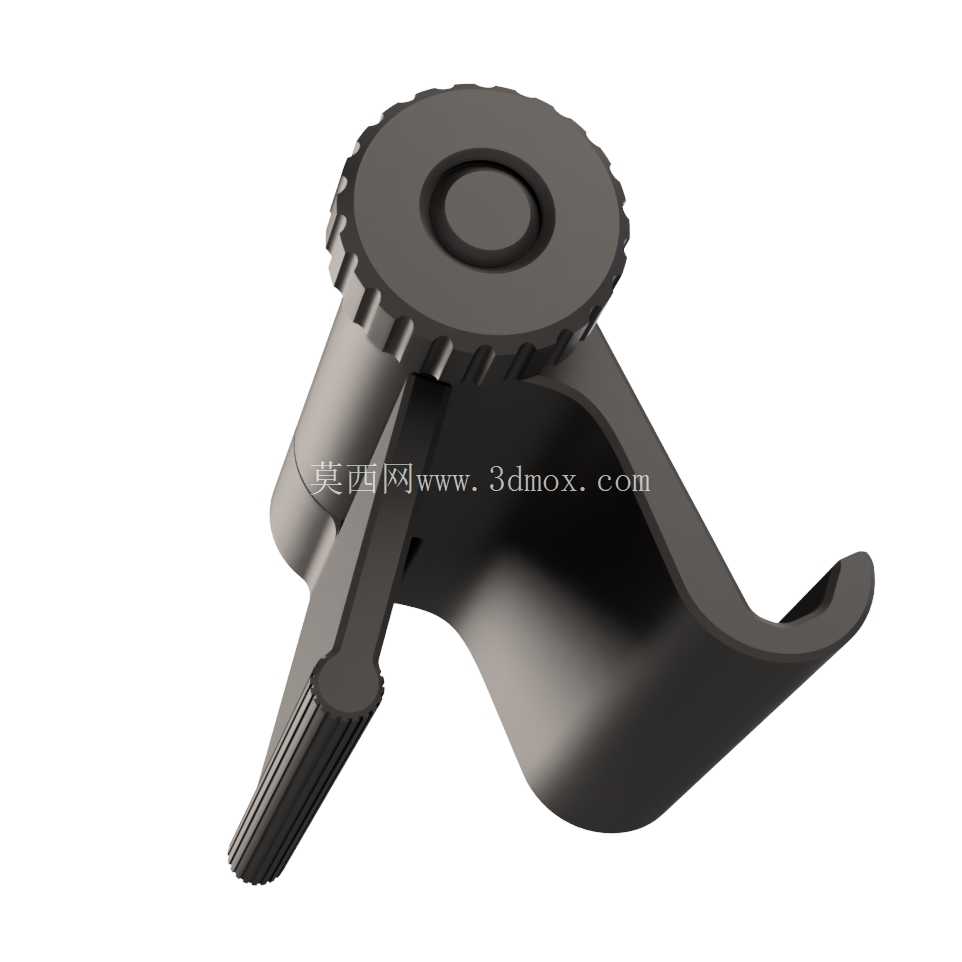

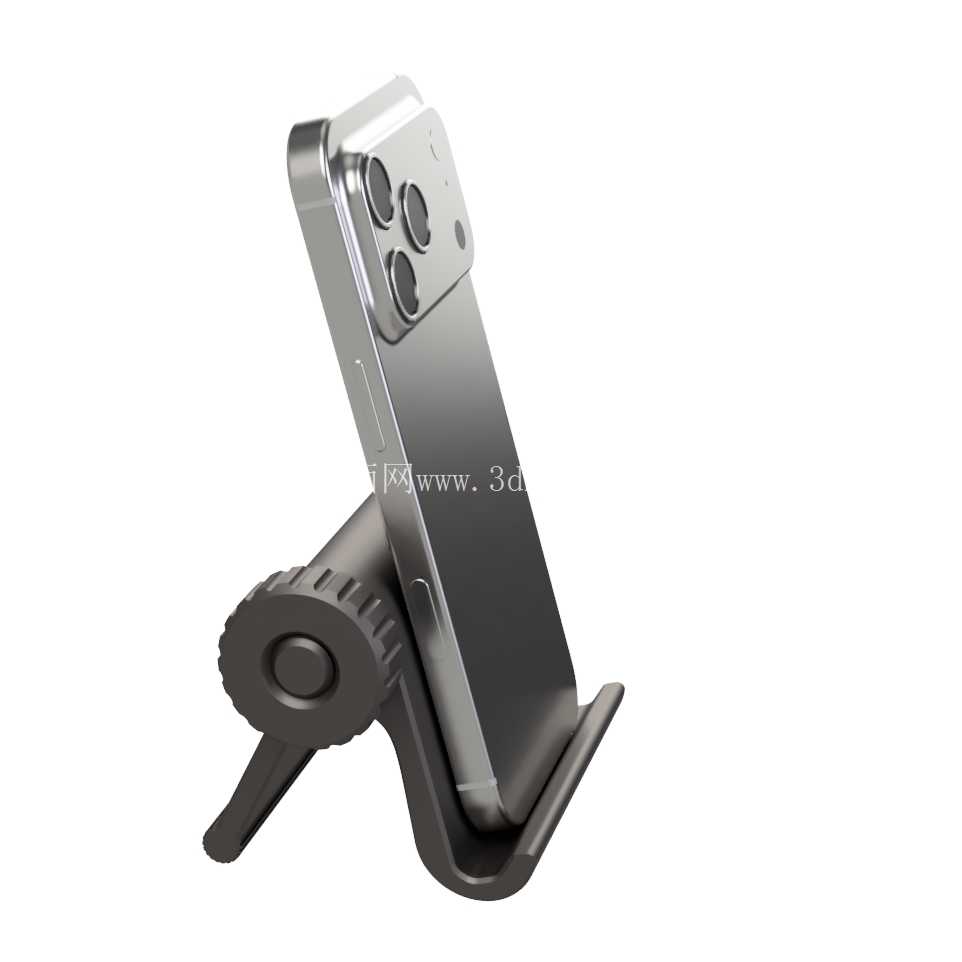

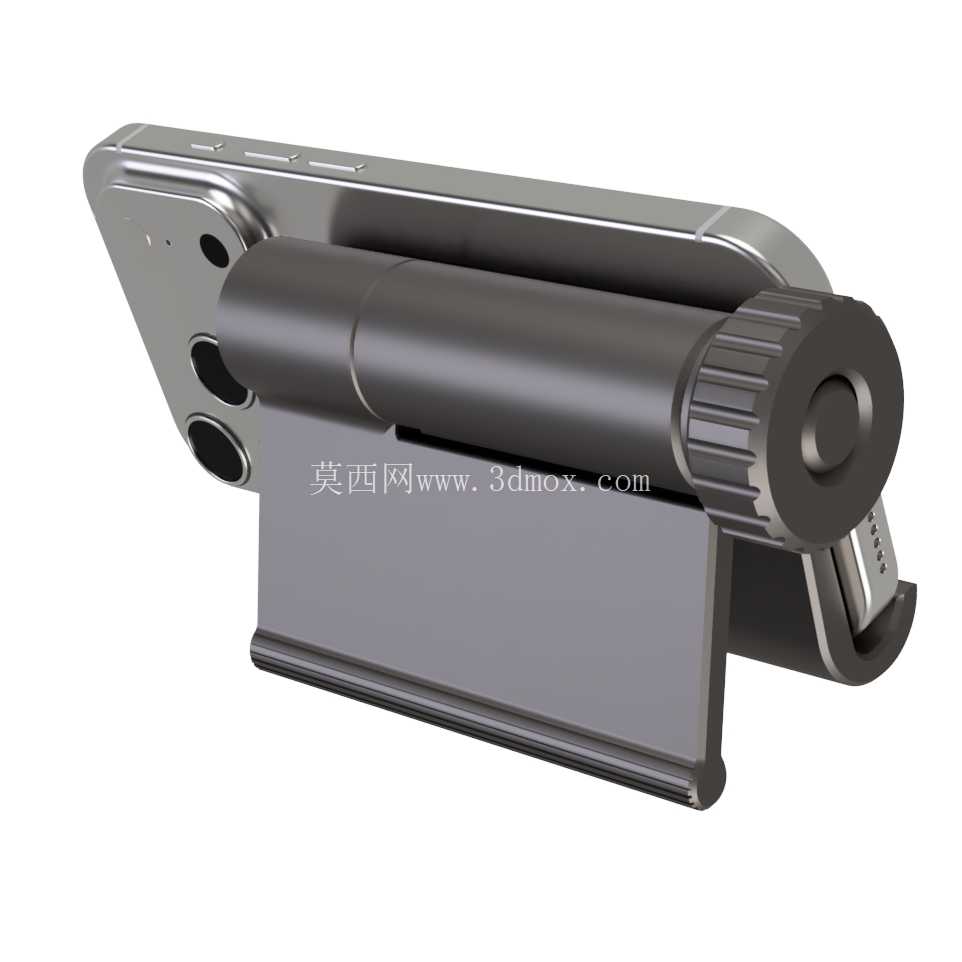

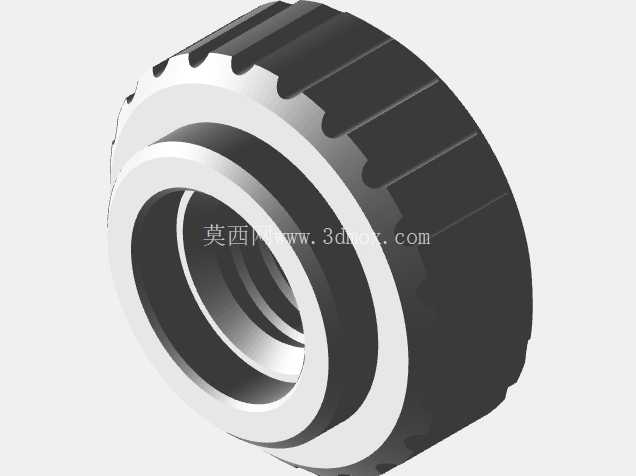

　　夹装部分的调节结构采用了滚花旋钮配合螺纹柱的锁紧方案，滚花旋钮的表面做了间距1mm的竖向防滑纹路，戴薄款劳保手套操作时也能获得足够的摩擦力，不需要额外借助工具就能完成角度锁紧，螺纹柱的螺距设置为0.75mm，调节时可以实现角度的微调整，锁紧后不会出现角度自行下滑的情况，能够满足视频通话、固定机位拍摄延时素材、观看线上教程视频等不同场景的角度需求。夹装臂的内侧做了软胶垫层，垫层厚度为1.5mm，既可以增加夹装时的摩擦力，避免设备滑落，也能避免硬接触对设备中框造成压痕，夹装的开合范围覆盖了常规4.7英寸到6.7英寸的手机，以及重量在200g以内的轻型运动相机、卡片相机，不需要额外更换夹装配件就能适配多数常用的便携拍摄设备。

　　整体结构做了紧凑化设计，收拢状态下的整体厚度不超过22mm，可以轻松放进牛仔裤口袋、通勤包的侧袋甚至是小型摄影包的隔层里，不会占用过多的携带空间，整体重量控制在85g左右，长时间携带不会产生明显的负重感。结构设计上充分考虑了3D打印的成型特性，所有部件的壁厚都设置在2mm到2.5mm之间，没有小于45度的悬空面，不需要额外添加大量支撑结构就能完成打印成型，打印完成后只需要简单去除毛边就能完成组装，不需要额外的金属紧固件，依靠结构本身的卡扣配合就能完成组装，后期如果出现部件磨损，单独打印对应部件更换即可，维护成本极低。实际使用场景中，除了常规的桌面放置使用，还可以依靠夹装部分的夹持力，临时固定在厚度不超过15mm的桌板边缘、书架隔板、车窗边框等位置，拓展更多的拍摄机位，比如在车间做操作记录时，可以临时夹在设备护栏上固定拍摄设备，不需要额外携带大型三脚架；在差旅途中住酒店时，可以夹在床头柜边缘作为视频观看支架，不需要额外寻找支撑物；在户外拍摄vlog素材时，可以放在平整的石块、台阶上作为固定机位，完成延时摄影、合影自拍等拍摄需求。

　　结构的受力做了针对性优化，当夹装最大尺寸的手机并调整到最大倾斜角度时，整体重心依然落在底座的支撑面范围内，不会出现重心偏移导致的倾倒，夹装臂的开合处做了限位结构，避免张开角度过大导致的结构断裂，螺纹调节柱的根部做了R2的圆角过渡，减少应力集中，反复调节角度也不会出现根部断裂的问题。整体外形没有多余的装饰性结构，所有曲面和棱角都服务于功能需求，握持携带时不会有突兀的棱角硌手，表面可以根据使用需求做磨砂或者光面处理，适配不同的使用审美。
