高细节弹簧式绘图分规金属结构

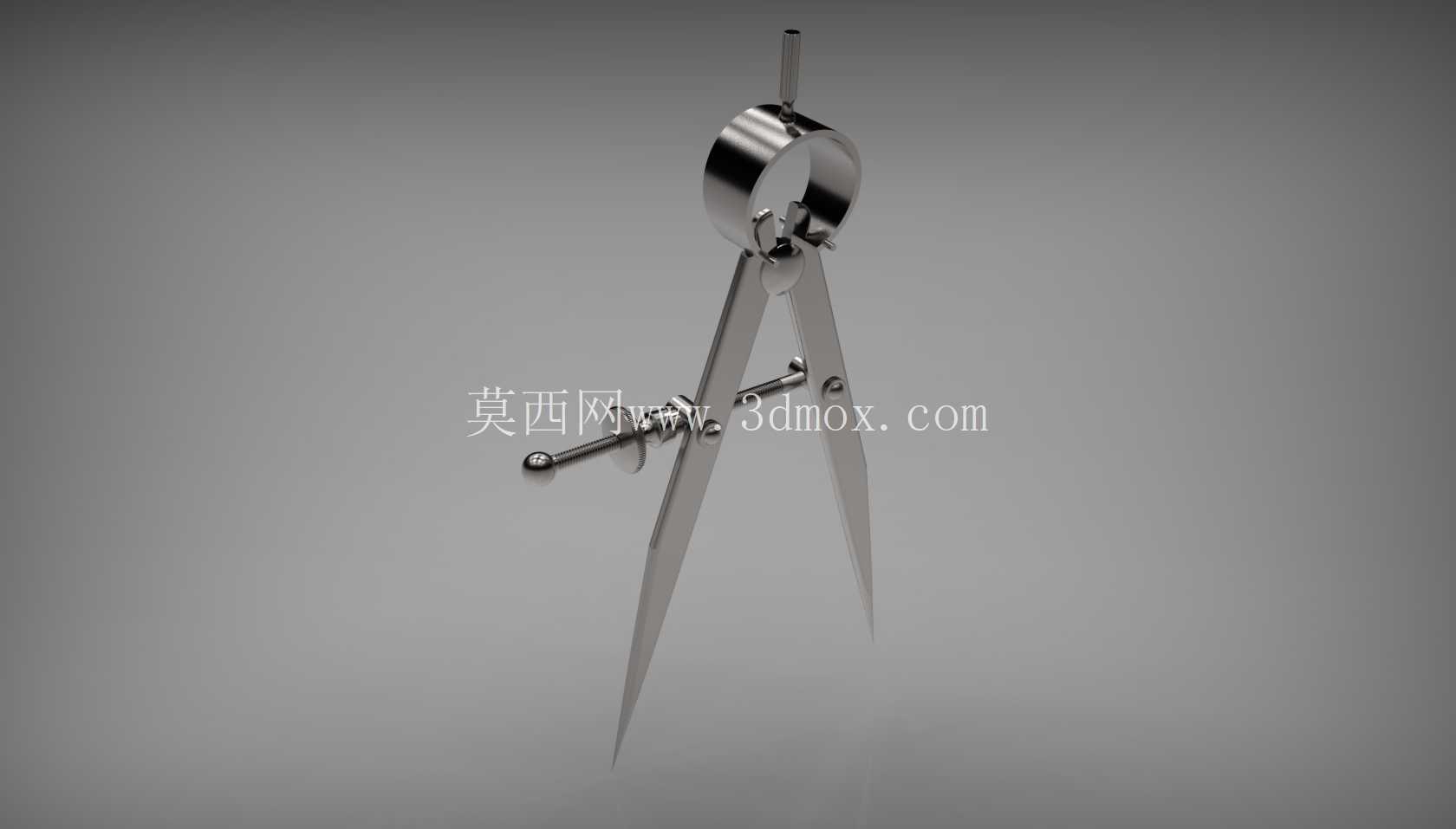

这款弹簧式分规是机械加工划线、工程绘图放样、钣金展开下料场景中常用的手动量具类工具，整体采用全金属结构设计，核心功能是实现等距线段量取、圆弧等分绘制、圆周分度标记以及板材划线定位，在钳工划线作业、机械制图手工绘图、五金件加工放样环节中，相比普通圆规具备更好的刚性与尺寸锁定稳定性，不会因为手部施力偏差导致两脚开度变化，影响划线或量取精度。

从结构设计逻辑来看，这款分规的核心受力部件是顶部的环形弹簧箍，弹簧箍采用开口环形结构，依靠自身的弹性抱紧两侧的规腿铰接端，在规腿绕顶部铰接轴转动调整开度时，弹簧箍会持续提供向内的抱紧力，抵消规腿向外张开的趋势，保证调整好的开度在使用过程中不会发生位移。设计时需要重点考虑铰接处的配合间隙，弹簧箍在铰接组件装配完成后需要重新调整预紧力，不能过紧导致规腿调整阻尼过大操作费力，也不能过松导致规腿锁止失效，在使用中出现开度滑移。规腿中部设置的微调螺杆组件，是实现小尺寸精度调整的关键结构，当需要量取毫米级的小尺寸间距时，不需要直接掰动规腿，只需要旋转中部的调节螺母，就可以带动两根规腿做微小的开度变化，避免手动掰动规腿导致的调整过量问题，适配高精度划线作业的需求。

规腿的针尖部分采用锥形收窄设计，针尖角度控制在合理范围内，既保证针尖有足够的强度，不会在划线扎点时出现弯折崩尖的问题，也能保证扎点定位的精度，不会因为针尖过粗导致定位点偏差过大。两根规腿的长度保持严格一致，铰接轴的回转中心与两个针尖的连线构成等腰三角形结构，保证在旋转分规划圆弧时，两个针尖的回转半径一致，不会出现划出来的圆弧椭圆度超差的问题。

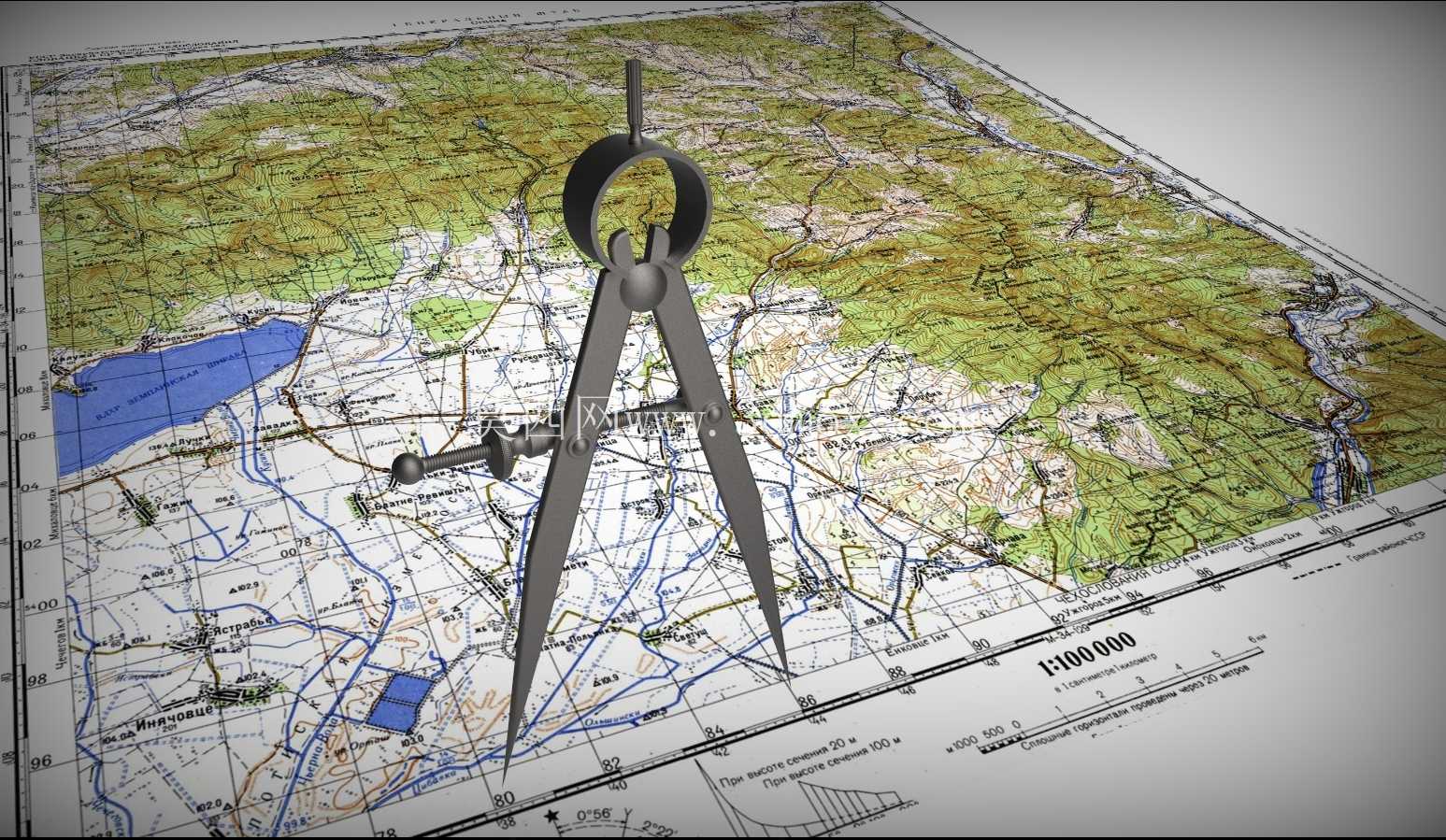

从安装与使用边界来看，这款分规属于手持手动工具，不需要额外的安装固定，使用时一只手捏住顶部的弹簧箍位置，将其中一个针尖固定在基准点位上，另一个针尖接触待划线的工件表面，绕基准点旋转即可完成圆弧绘制，或者调整好开度后直接在工件表面量取等距尺寸。其最大开度可以覆盖常规机械加工划线的常用尺寸范围，最小开度可以通过微调螺杆调整到零点几毫米的量级，满足小尺寸分度的需求。在实际使用中，弹簧箍的预紧力会随着使用时间出现衰减，当发现规腿锁止力度不足时，可以适当调整弹簧箍的开口间隙，恢复其抱紧力，不需要整体更换工具，维护成本较低。

在建模过程中，需要重点还原铰接处的配合关系，弹簧箍的弹性形变特征要符合金属弹簧的力学特性，微调螺杆的螺纹配合要符合标准螺纹参数，规腿的流线型外形要兼顾握持手感与结构强度，针尖部分的细节要做细化处理，还原金属加工后的表面质感，整体结构的装配关系要符合实际产品的装配逻辑，保证各个活动部件的运动范围与实际产品一致，不会出现运动干涉的问题。
