转筒笔架

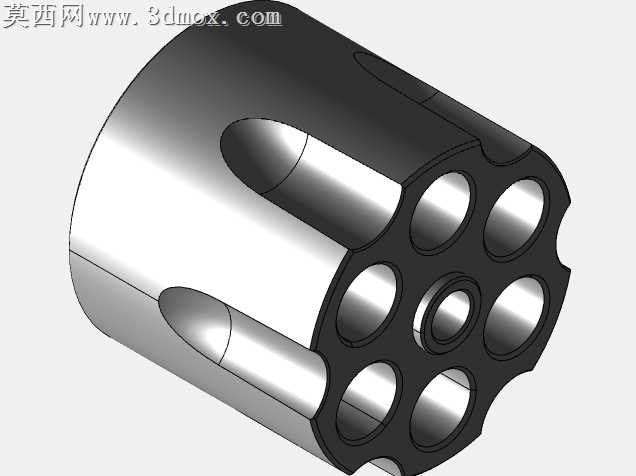

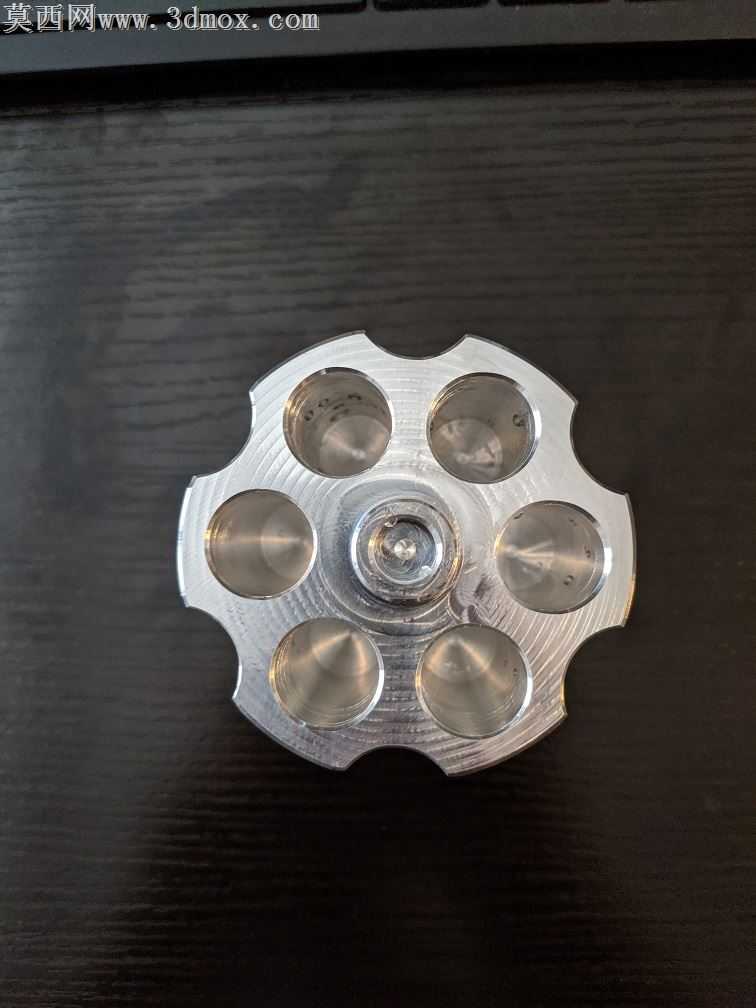

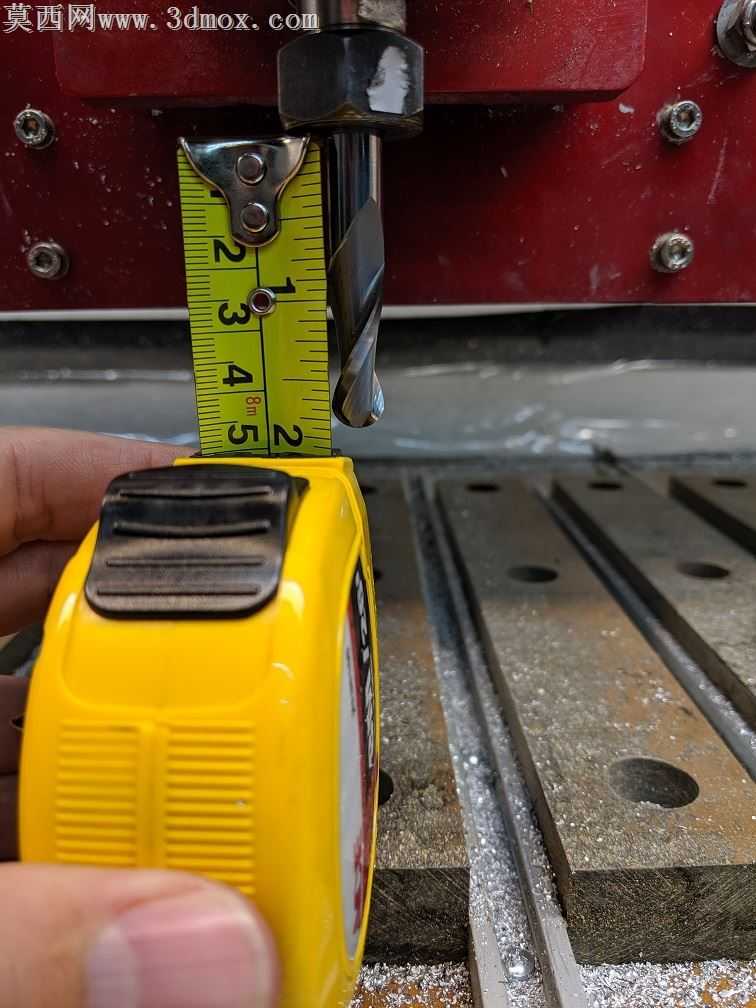

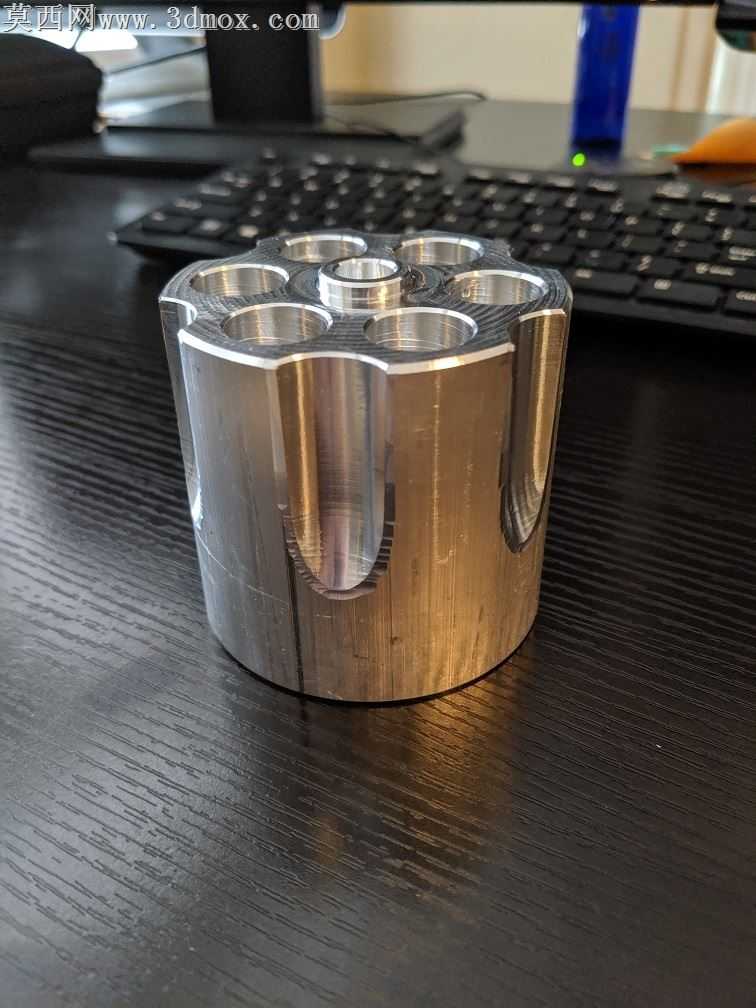

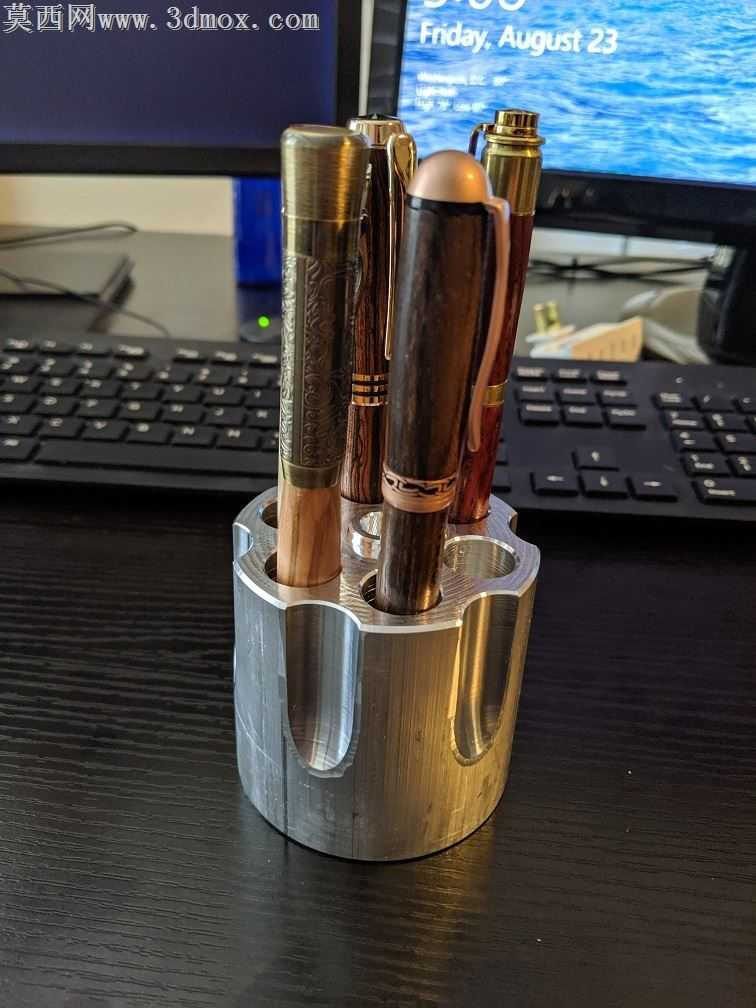

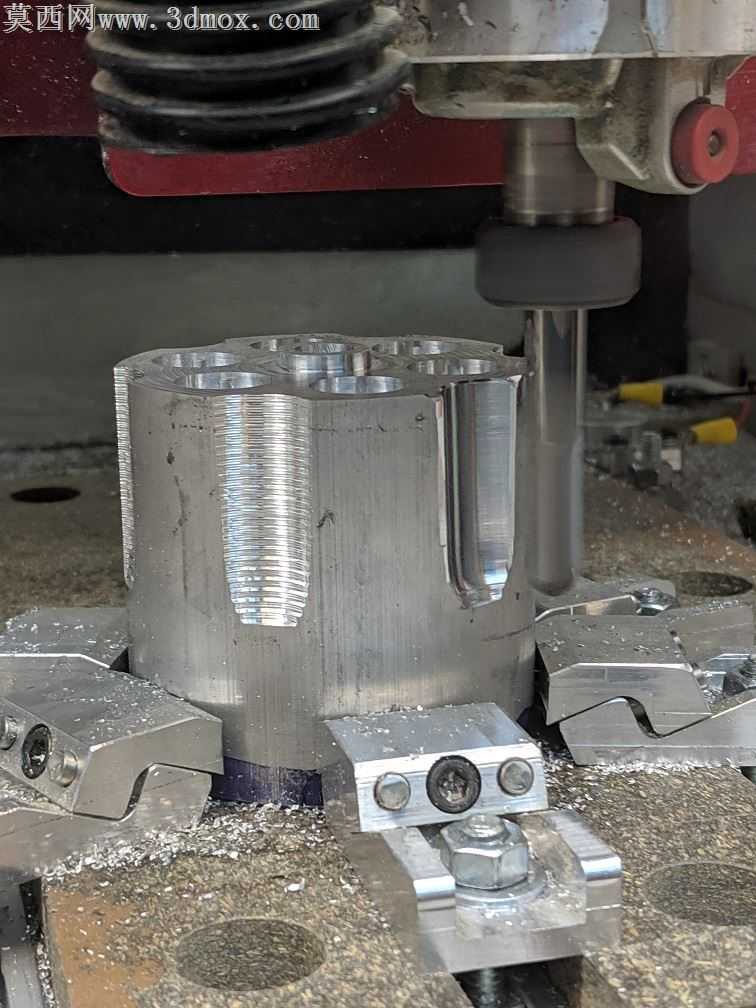

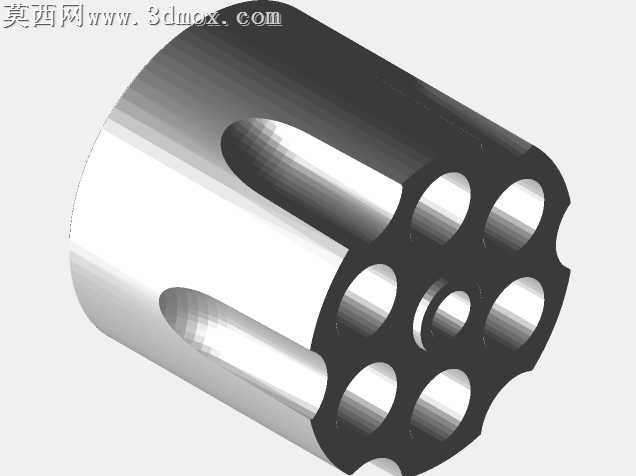

笔筒，看起来像左轮手枪的圆筒。我在Fusion360中设计的是数控的，但当然也可以是3D打印的。我还包括STP、STL和SketchUp文件.模型是2.6英寸。高x 2.75英寸。直径。笔孔（腔孔）为5/8英寸（0.625）。它们相当宽，是用来做肥木的钢笔如果您选择使用熔合刀轨，则将其设置为从直径为2.75“的圆形刀具开始。外侧凹槽需要1.75英寸的刀具刺，这些凹槽有意具有拔模角度，以使它们可以使用长度约为0.75英寸的普通刀具进行加工。因为我是在路由器上做的，而不是在膝盖磨床上做的，所以它被设置成只在较浅的深度上加工腔室孔。它们应该用5/8“（.625）钻头在钻床上完成比特，求你了检查路由器以确保它有足够的Z旅行。如果你像我一样从圆钢开始，零件的外径没有被加工，而且有“磨光”的外观，这不是很漂亮。这在图片中显示。我打算把我的喷砂处理成哑光，然后阳极氧化它。完成了6061年的零件刚超过1磅铝制工具用途：湖岸硬质合金1/4“3-笛子旋转ugherhttp://www.lakeshorecarbide.com/tas14thealumscredservariablefultecarbideroughingendmill.aspxLakeshore硬质合金1/4“3槽ZrN涂层端millhttp://www.lakeshorecarbide.com/14variablefulutendmilloforluminumzrn.aspxLakeshore硬质合金3/8“2槽球端铣刀，未涂层的，你可以用1/4”的球，但你仍然需要1.75”的stickouthttp://www.lakeshorecarbide.com/38carbideballendmill2flute.aspxLakeshore硬质合金1/4“90度倒角工具http://www.lakeshorecarbide.com/1490degreeincludedanglechamfertool.aspx1/8“点钻（用于标记孔的中心我只是用了一个标准的1/8“钻头
