手动外螺纹切削板牙架结构设计

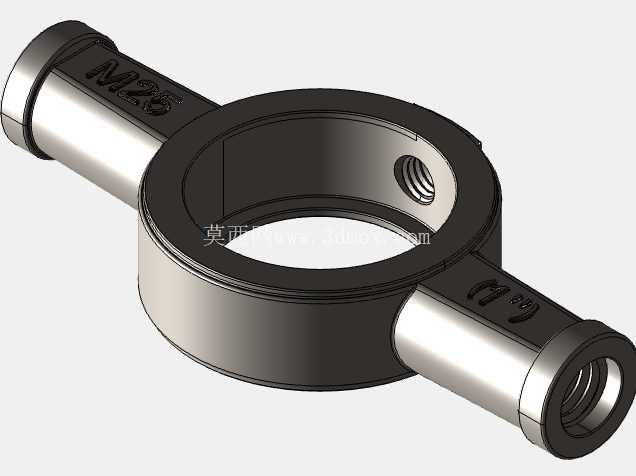

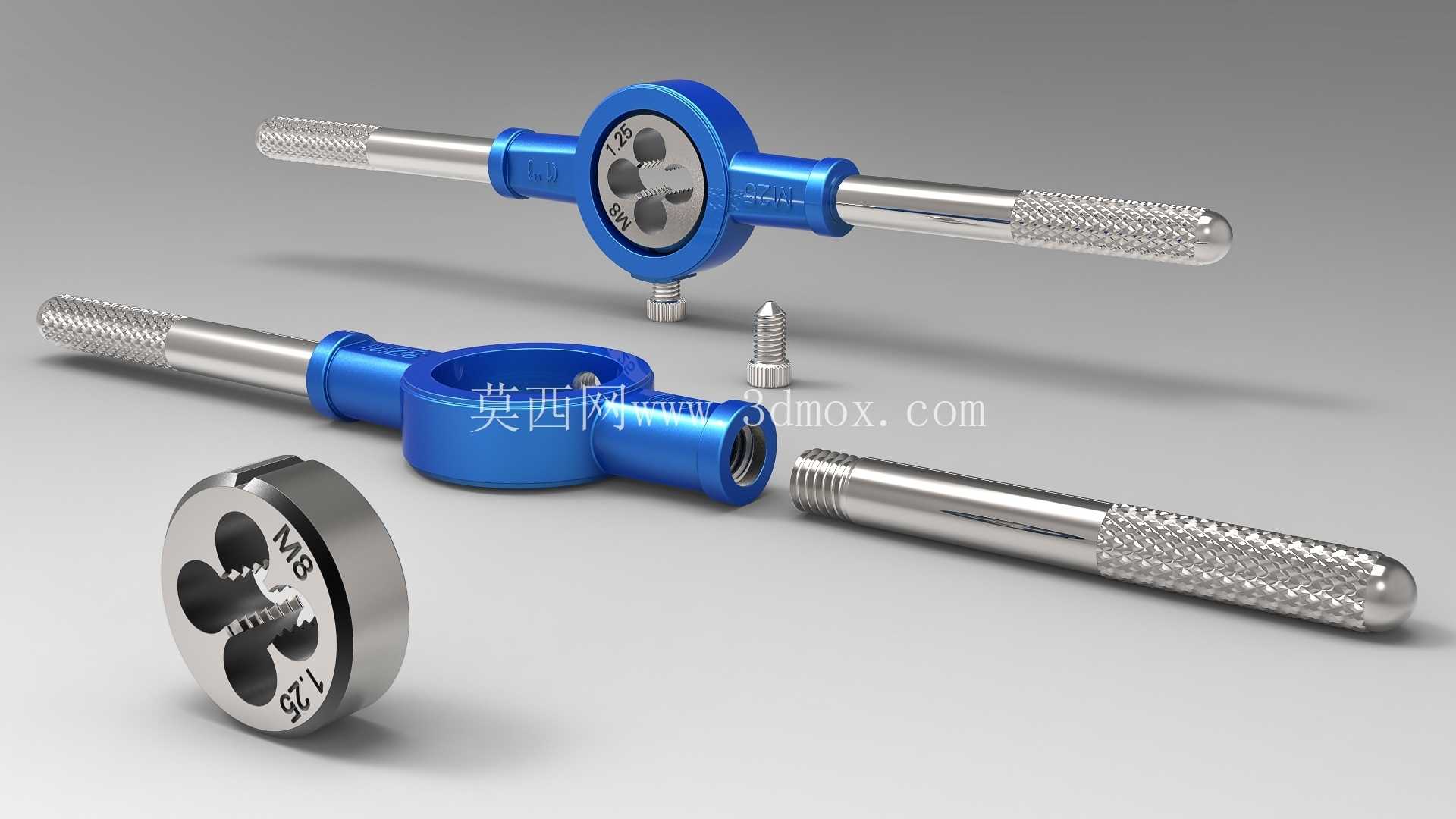

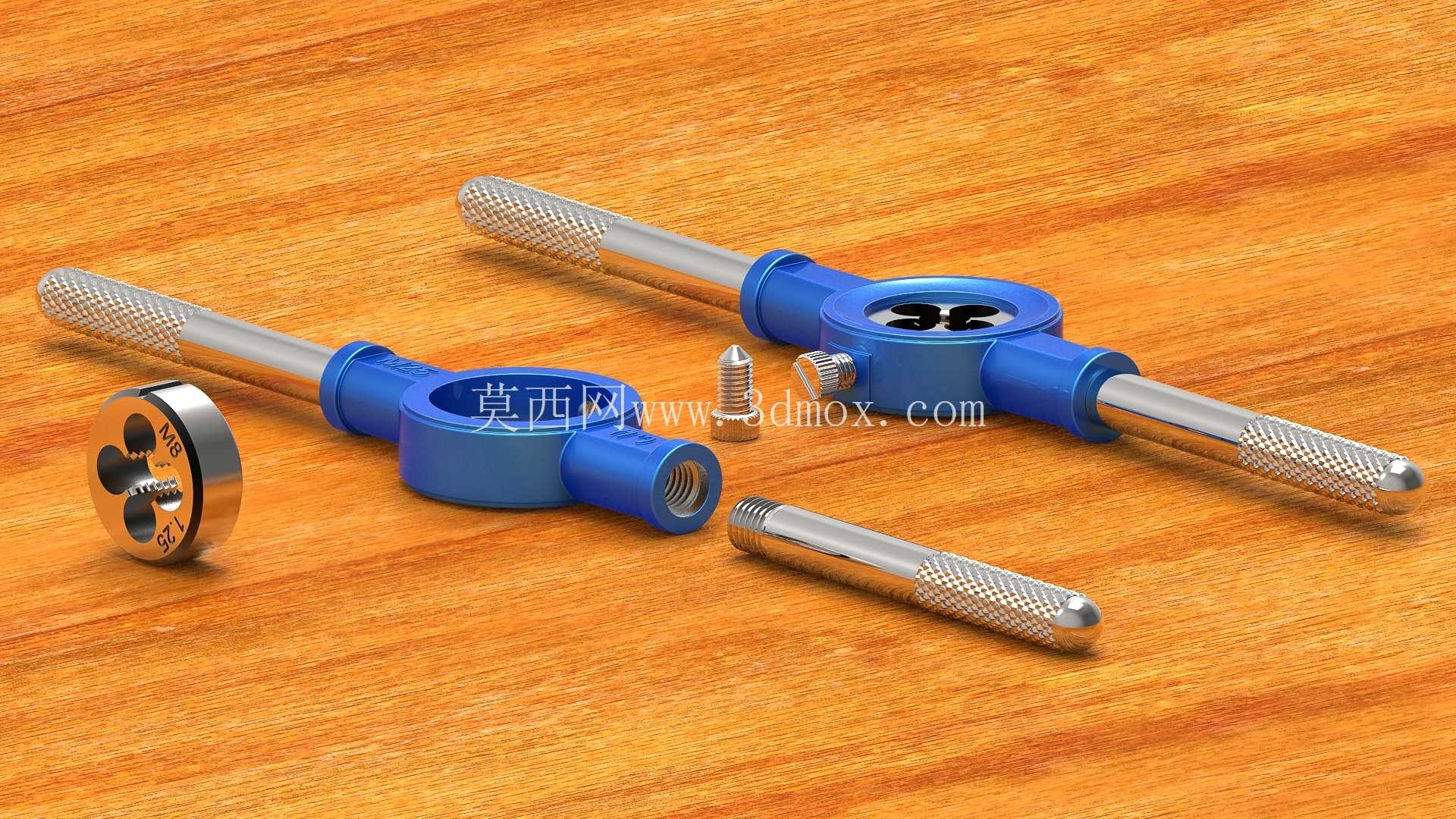

　　在机加工、设备维保、五金装配的现场作业场景里，小批量外螺纹加工、破损外螺纹修复是极为常见的工序，这类作业往往不需要动用大型车床套丝设备，手动螺纹切削板牙架就是适配这类场景的核心工装。这套板牙架结构围绕手动套丝作业的实际受力需求设计，主体采用环形板牙座搭配对称延伸的握持手柄结构，环形座的内孔设置标准板牙定位卡槽与锁紧螺钉位，可适配对应规格的圆板牙安装，锁紧螺钉采用细牙螺纹设计，拧紧后可牢牢限制板牙在切削过程中的周向转动与轴向窜动，避免套丝过程中板牙移位导致的螺纹乱牙、螺距偏差问题。

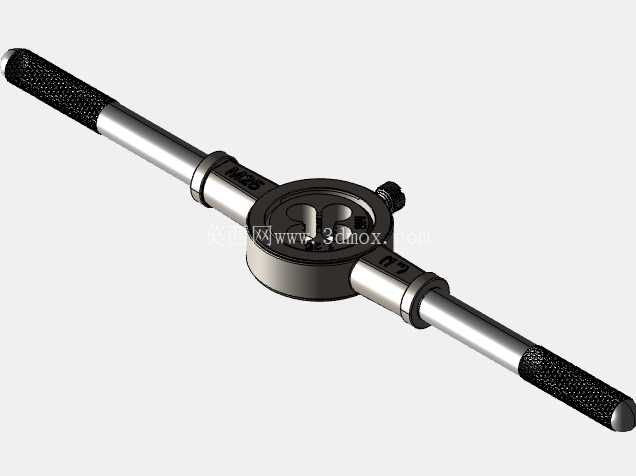

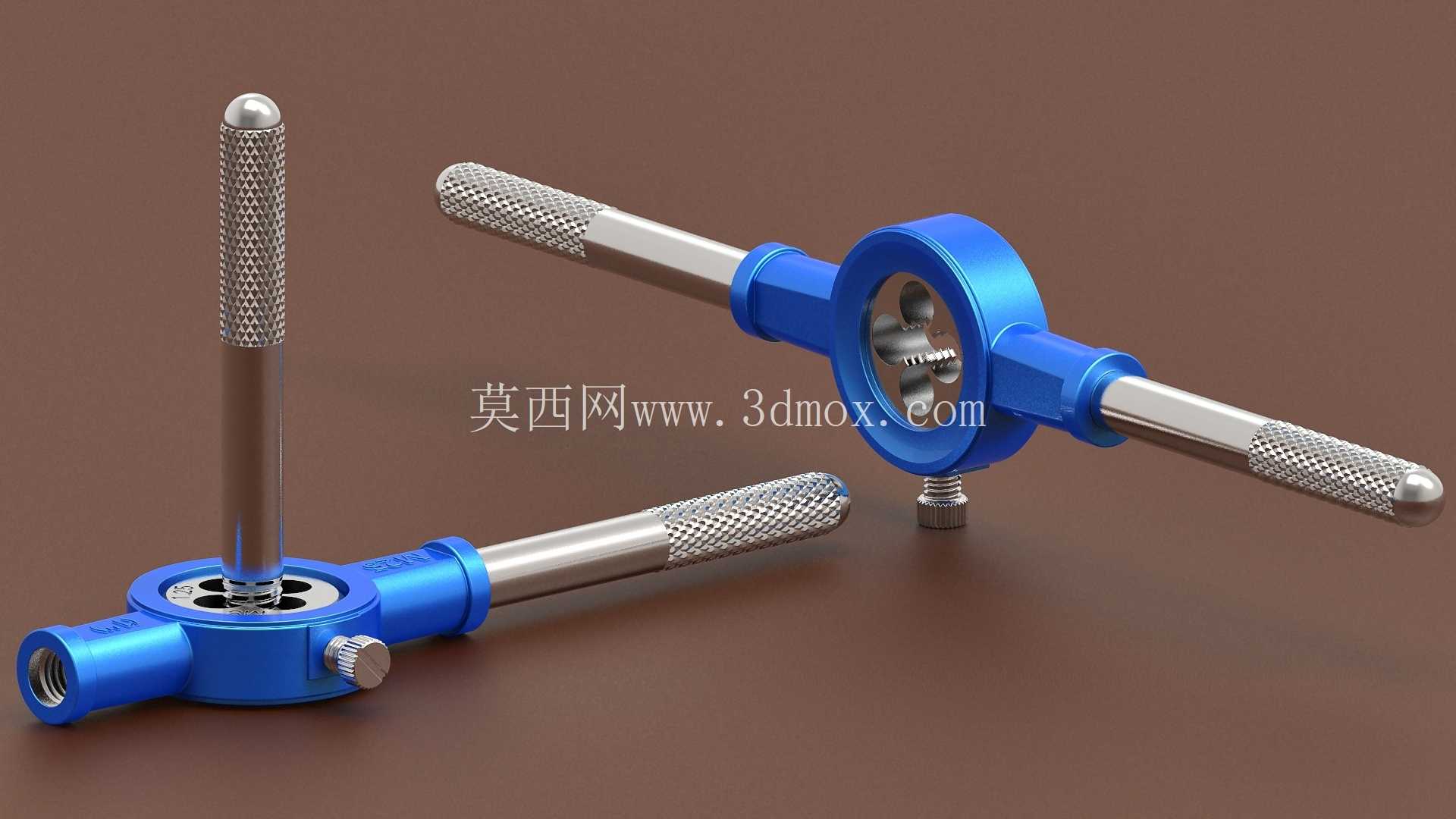

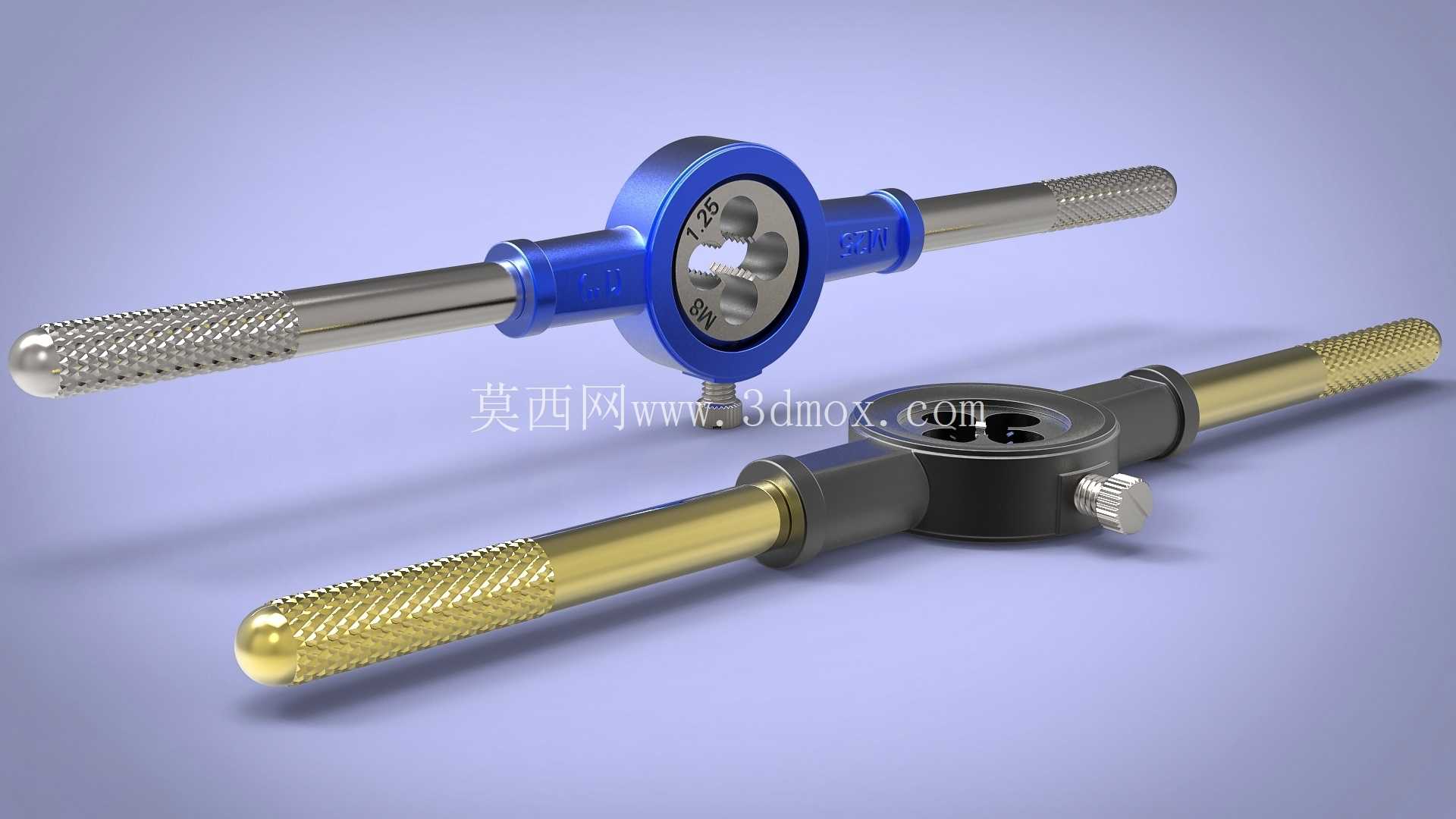

　　手柄部分采用对称双杆设计，杆身靠近握持端做滚花防滑处理，作业时双手握持两端手柄同步施加周向扭矩，可保证板牙转动过程中受力均匀，不会因为单侧施力导致板牙偏斜，进而避免加工出的螺纹出现锥度、牙型破损等缺陷。从设计逻辑来看，这套结构优先考虑了手动作业的力传递效率，手柄长度经过受力核算，既保证操作人员施加较小的握力就能获得足够的套丝扭矩，又不会因为力臂过长导致板牙进给量过大崩损牙型；板牙座与手柄的连接部位做了加厚过渡处理，可承受套丝过程中硬质金属切削产生的径向反作用力，避免长期使用后连接部位出现变形、断裂。

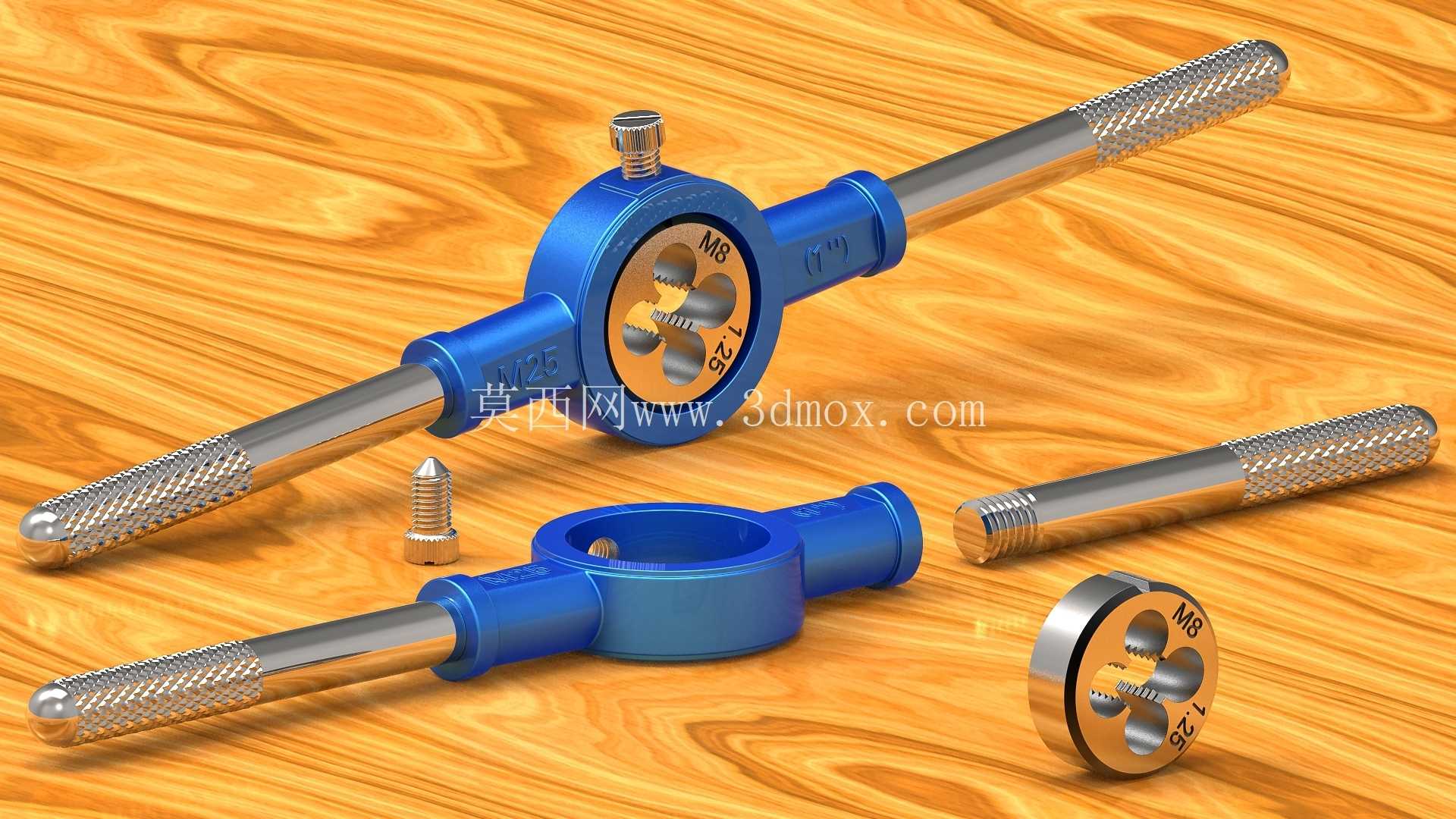

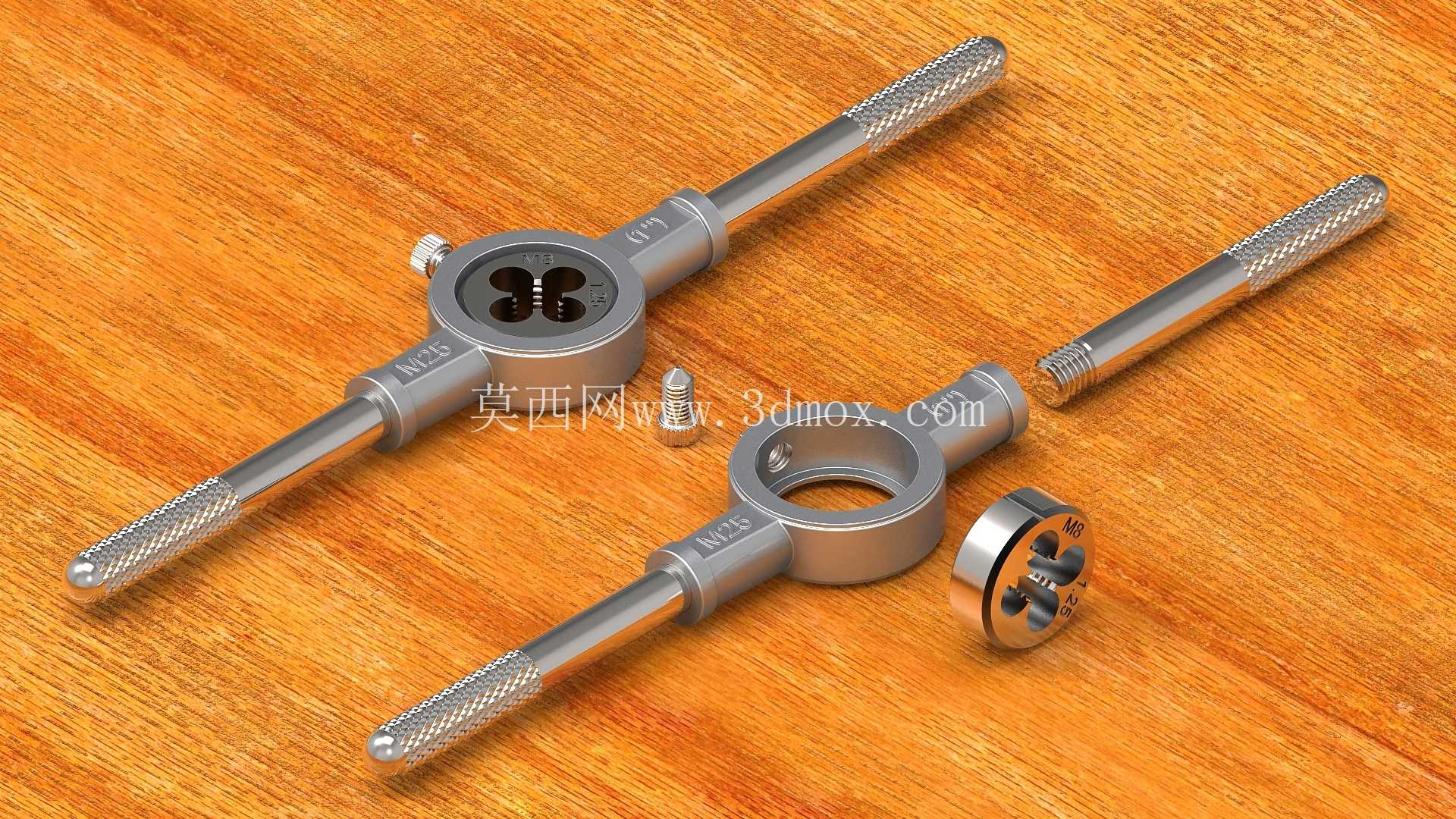

　　板牙座的锁紧螺钉位置设置在环形座的径向侧方，更换板牙时无需完全拆下螺钉，只需松开至板牙可卡入卡槽的位置即可快速完成板牙更换，适配不同规格外螺纹的加工需求，大幅减少现场作业的工装更换时间。从安装边界来看，环形座的内孔尺寸适配标准规格圆板牙，安装时板牙的定位槽需对准座体上的锁紧螺钉位置，保证板牙端面与座体端面齐平，避免套丝时板牙偏斜；手柄的总长度适配单人双手操作的作业半径，无需额外加装加长杆即可完成常规硬度金属材料的外螺纹切削，若加工大规格、高硬度材质的外螺纹，也可在手柄端加装套管增大力臂，但需控制进给力度避免板牙崩齿。在实际使用场景中，这类板牙架可用于现场管路安装时的外螺纹现场加工、设备维修时的锈蚀螺纹修复、小批量非标零件的外螺纹加工作业，相比固定式机加工套丝设备，它不受作业场地、电源条件的限制，可在设备安装现场、野外作业场景下灵活使用。设计过程中所有螺纹特征均采用标准理论牙型建模，板牙座的卡槽尺寸严格遵循圆板牙的安装尺寸公差，保证市面上采购的标准圆板牙可直接装入使用，无需额外修配；手柄的滚花纹理参数符合手动握持的防滑需求，即使手上沾有切削液、油污也能保证握持稳定，不会出现打滑脱手的情况。

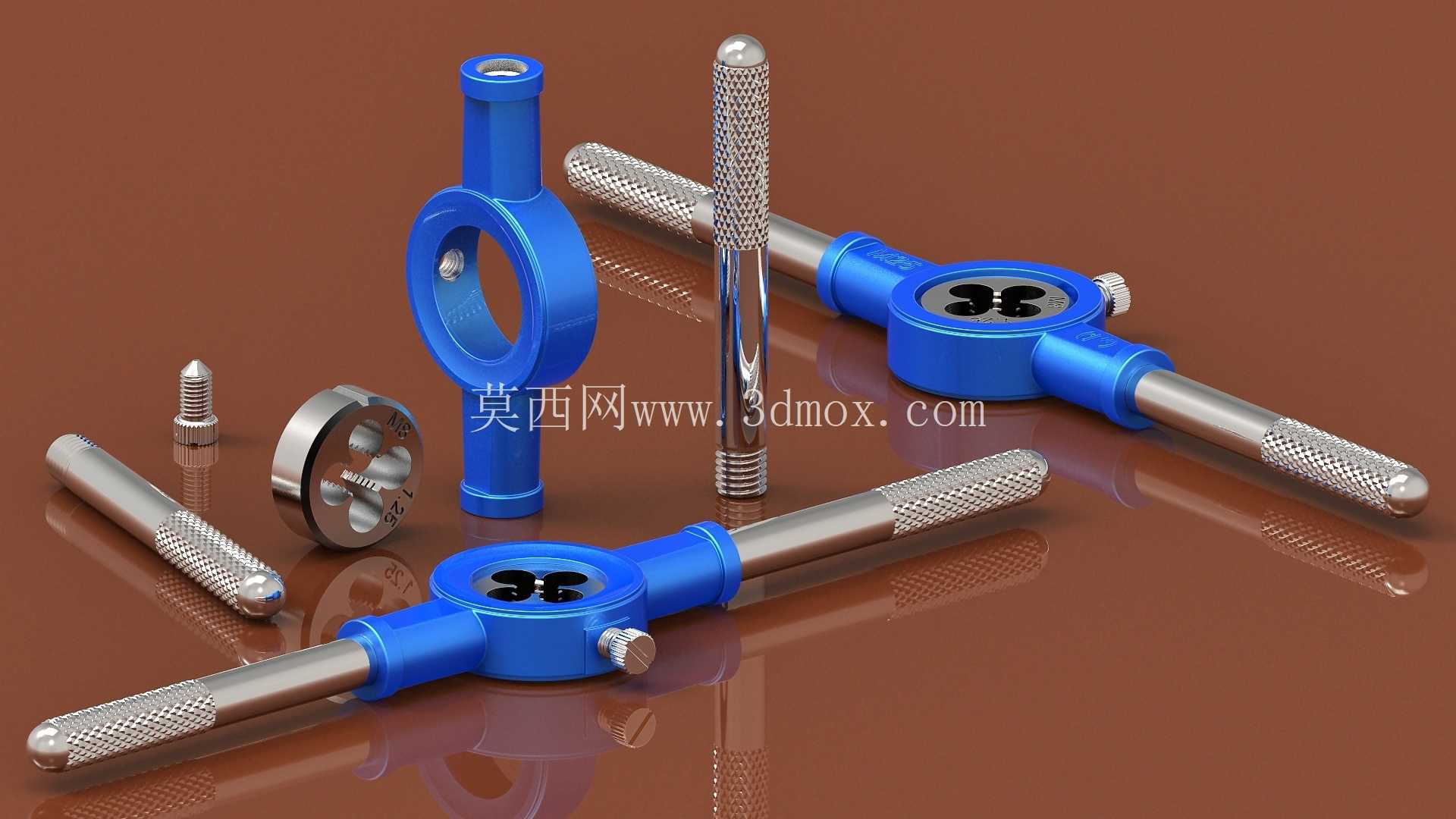

　　板牙架的整体结构无复杂异形零件，所有部件均可采用常规机械加工工艺制作，板牙座可采用铸造成型后做机加工处理，手柄采用圆钢车削后滚花加工，锁紧螺钉采用标准紧固件，整体加工成本低，维护更换方便，适合作为车间、维保班组的常备工装。在套丝作业过程中，板牙架的对称受力结构可保证板牙始终与待加工杆件保持同轴，操作人员只需在转动板牙架的同时施加均匀的轴向进给力，即可加工出牙型完整、螺距标准的外螺纹，配合切削液使用可有效降低板牙磨损，延长板牙使用寿命；针对不同材质的加工件，可通过调整手柄转动的进给速度适配材质的切削特性，加工低碳钢、铜、铝等软质金属时可适当加快进给速度，加工合金钢、不锈钢等硬质金属时则需放缓进给速度并及时清理板牙槽内的切屑，避免切屑挤压损坏牙型。
