Nanuk935防护箱内部腔体三维扫描结构

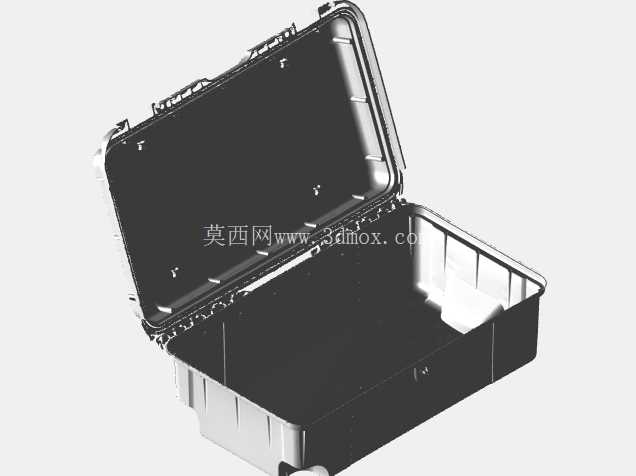

　　在户外作业、精密仪器转运、工业现场工具收纳等场景中，高强度防护箱的内部适配设计一直是结构工程师需要重点攻克的环节，Nanuk935作为市面上应用广泛的中型重载防护箱型号，其内部腔体的精准尺寸数据，是定制适配内衬、开发专用挂载配件、设计兼容内嵌功能模块的核心依据。本次完成的三维扫描结构，完整还原了箱体开盖状态下的全部内部轮廓，包括箱盖内侧的加强筋排布、箱体侧壁的增厚支撑结构、底部的定位凸台、合页侧的限位凸起以及锁扣侧的内凹避让空间，所有曲面过渡、圆角尺寸、壁厚变化都通过扫描数据完整复现，没有做主观的简化处理，能够直接用于后续的配套结构设计。

　　从实际工程应用角度看，很多工程师在做防护箱内衬定制时，往往只测量箱体的内部长宽高外轮廓，忽略了箱盖闭合后与箱体的配合间隙、侧壁加强筋占用的内部空间、合页转动时的运动干涉边界，最终做出来的EVA内衬或者定制支架要么出现盖合不严的问题，要么在转运过程中因为预留间隙不足挤压内部装载的设备，甚至会因为没有避让锁扣的内部凸起，导致锁扣机构卡滞无法正常锁紧。这份扫描结构完全规避了这类问题，扫描过程中保持箱体处于完全开盖的工作状态，同步采集了箱盖开启到最大角度时的空间边界，不仅能用于静态的内衬填充设计，还能支撑需要在箱盖内侧加装工具挂板、文件袋、显示屏支架这类拓展结构的设计需求，设计时可以直接在扫描模型上做装配干涉检查，不需要反复拿实物箱体做试装验证。

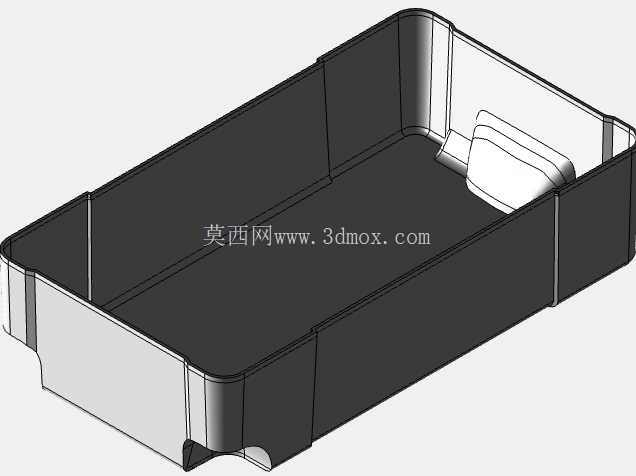

　　从箱体本身的功能特性来看，Nanuk935的内部结构设计充分考虑了重载工况下的强度需求，箱体侧壁的加强筋并不是均匀排布的，在提手安装位、锁扣固定位、合页连接位对应的内壁位置，都做了局部的加厚和筋位加密，扫描数据里完整呈现了这些局部结构的尺寸变化，在做内部配件安装时，可以直接利用这些原生的加强结构做固定点，不需要额外在箱体上打孔破坏整体的密封性能。箱盖内侧的一圈密封槽结构也在扫描数据中完整还原，密封槽的深度、宽度、圆角尺寸都和实物完全一致，在设计需要跨箱盖和箱体安装的配件时，可以精准避开密封槽的位置，保证箱体原有的IP防护等级不会因为加装配件被破坏。在设计配套的内嵌刀片收纳结构时，首先要考虑的就是刀片的放置位置不能和箱盖的加强筋产生干涉，同时要保证刀片收纳后重心尽量靠近箱体的几何中心，避免搬运时箱体出现偏载，利用扫描得到的腔体数据，可以直接在三维环境中模拟不同排布方案下的空间占用情况，调整收纳槽的深度和角度，确保每个刀片的固定位都不会超出箱体的可用内部空间，同时预留出缓冲材料的安装厚度。另外，扫描数据也完整呈现了箱体底部的四个堆叠定位凸台的尺寸和位置，在设计多层收纳结构时，可以让上层收纳架的底部凹槽和箱体原生的凸台配合，不需要额外做定位结构就能保证收纳架在箱体内不会出现滑移。

　　很多现场作业人员会在这类防护箱内同时装载工具、耗材、小型检测设备，不同物品的外形尺寸差异很大，有了精准的内部腔体扫描模型，就可以根据实际携带的物品清单做模块化的内衬分区设计，每个分区的边界都贴合腔体的内部轮廓，最大化利用箱体的内部容积，不会出现空间浪费的情况。对于需要在防护箱内加装电子设备比如温湿度传感器、定位模块的设计场景，扫描模型也能帮助工程师快速找到合适的安装位置，避开箱体的金属加强结构，保证无线信号的传输不受遮挡，同时预留出电池和线路的走线空间，不会影响箱盖的正常开合。需要注意的是，扫描得到的是箱体空载状态下的内部轮廓，在做带缓冲材料的设计时，需要根据装载物品的重量预留合适的压缩量，这部分可以直接在扫描模型的基础上偏移对应厚度的缓冲层，快速得到缓冲材料的加工轮廓，不需要反复测量实物调整尺寸。
