内丝外插式液压软管连接接头结构

在液压系统的管路布设场景里，这类内丝外插式的软管接头是管路衔接环节里用量极大的基础零件，从车间小型液压站的动力输出回路，到工程机械液压支腿的供油管路，再到注塑机锁模油缸的压力输送管线，但凡涉及硬管端与柔性软管过渡连接的位置，都能见到这类结构的身影。它的核心作用是在刚性内螺纹接口与柔性橡胶液压软管之间建立可靠的密封连接，既保证压力油输送过程中无渗漏，也能通过软管的柔性特性抵消设备运行产生的振动、管路安装的同轴度偏差，避免硬接状态下应力集中导致的接口开裂、管路断裂问题。

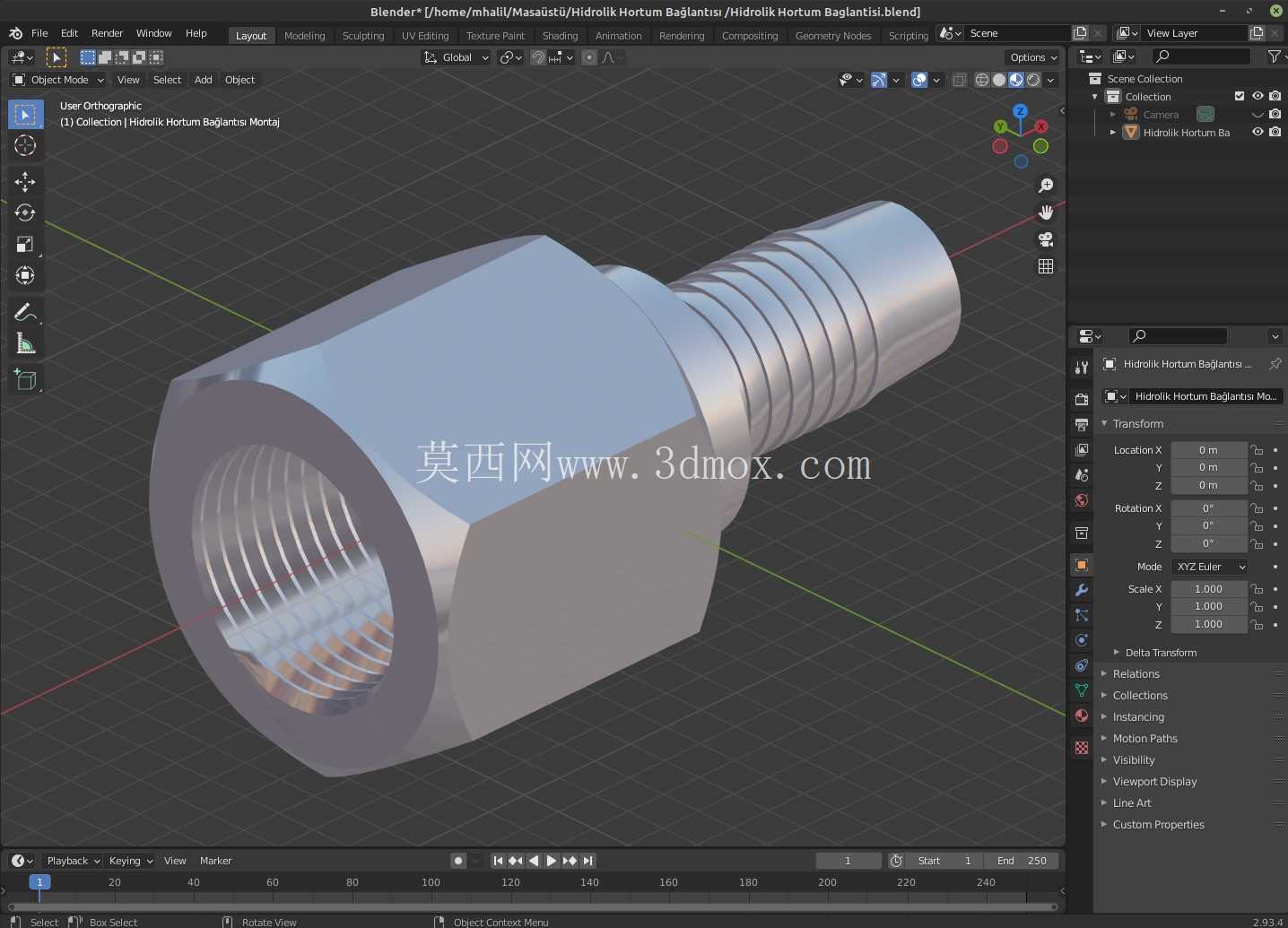

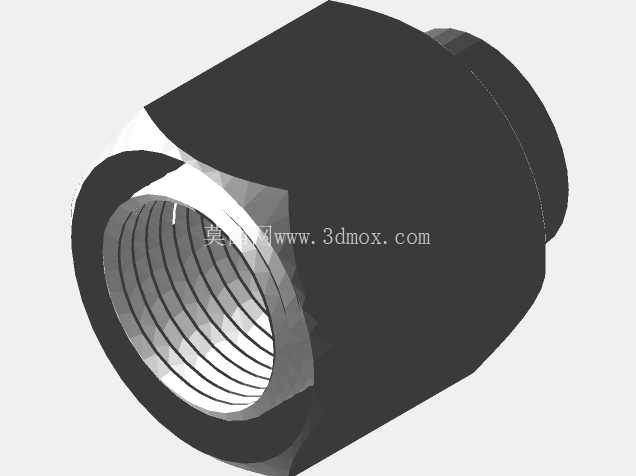

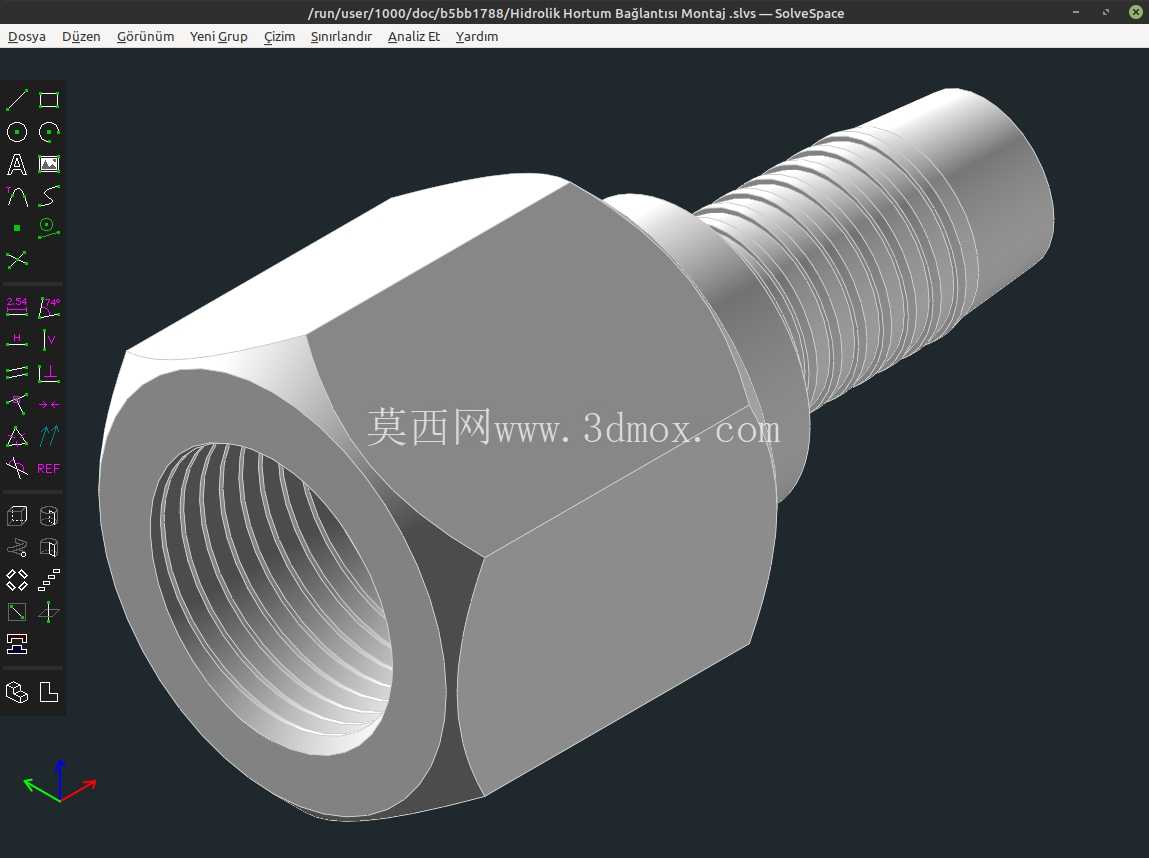

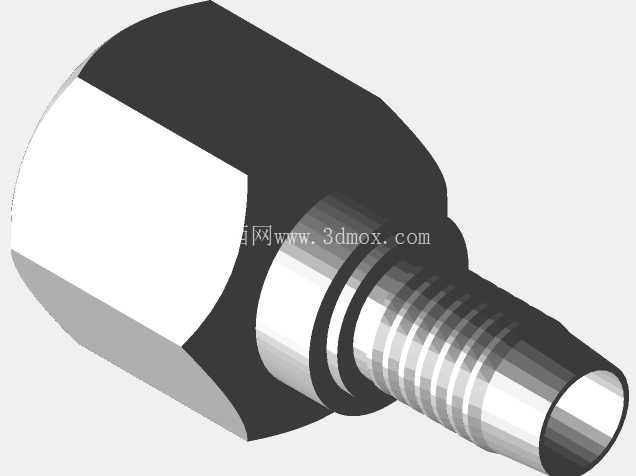

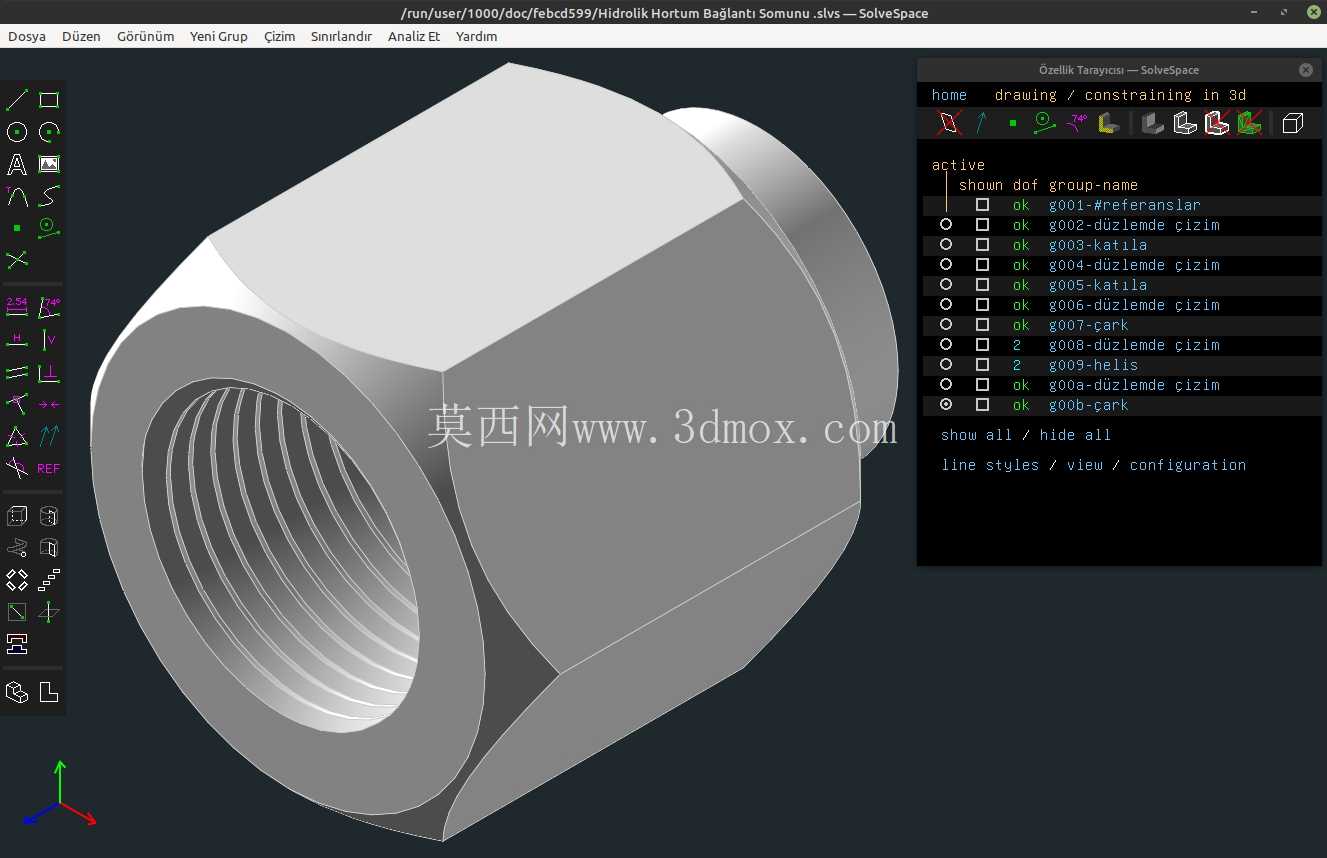

从结构设计逻辑来看，这个接头采用了一端内螺纹、一端竹节式倒刺插杆的组合形式，内螺纹端采用六角外形设计，完全匹配标准开口扳手的夹持尺寸，安装时可以直接用普通扳手施加扭矩，不需要定制专用工装，现场装配的适配性极强。内螺纹的牙型采用通用液压管螺纹标准，牙距和牙深都经过适配性设计，拧紧后配合生料带或者组合密封垫圈，就能在额定工作压力范围内实现静态密封，不会因为系统压力波动出现渗油问题。六角段的长度经过尺寸校核，既保证扳手夹持时有足够的受力面，不会因为夹持长度过短出现打滑拧圆的问题，也不会因为长度过大造成材料浪费、安装空间占用过多的问题。

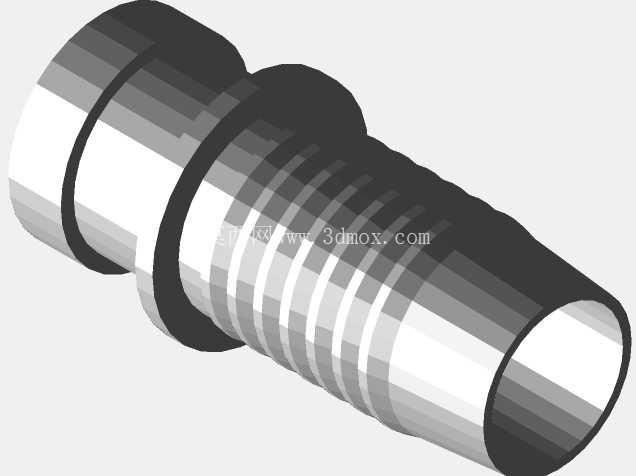

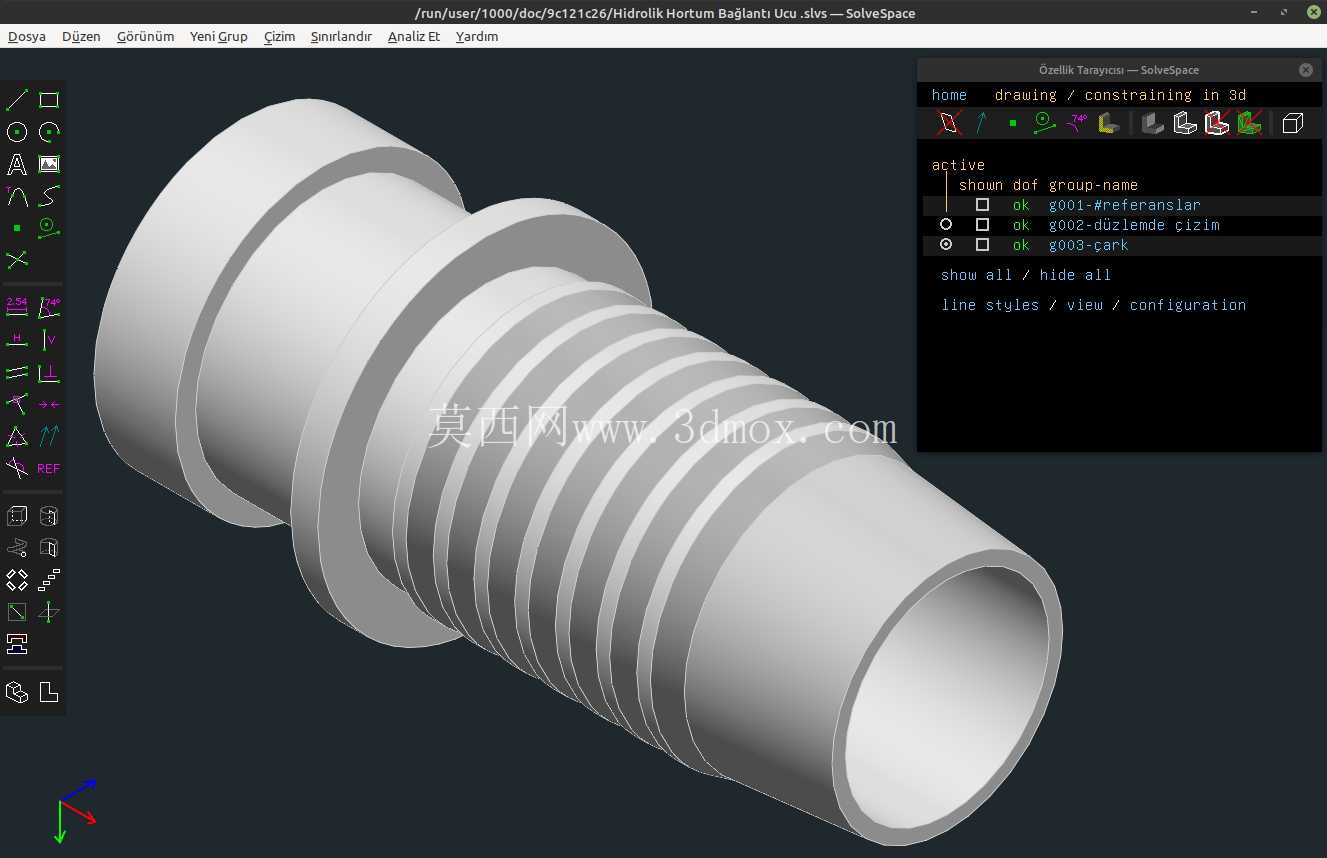

另一端的插杆部分采用了多道环形倒刺的竹节结构，每一道倒刺的外径都略大于适配软管的内径，安装时将软管套入插杆后，倒刺会嵌入软管的内壁橡胶层，再配合外部的喉箍锁紧，就能形成足够的拉脱阻力，即便系统出现瞬时压力冲击，软管也不会从接头上脱开。插杆的最前端做了小角度的倒角导向，现场装配时不需要额外扩口就能顺利把软管套入，降低一线装配的操作难度。插杆部分的长度经过匹配设计，套入软管后有足够的接触长度保证密封和拉脱强度，同时不会因为插杆过长导致软管弯折时出现通径缩窄的问题，保证液压油的过流面积不受影响，避免管路局部压损过大造成功耗浪费。

从安装边界来看，这类接头的六角对边尺寸、内螺纹深度、插杆长度、插杆各段直径都遵循通用液压配件的尺寸规范，不需要针对特定设备做定制化修改就能直接替换同规格的现有接头。安装时内螺纹端对接设备或者阀块的外螺纹接口，拧紧扭矩控制在管螺纹推荐的扭矩区间即可，避免扭矩过大导致螺纹滑牙或者六角段开裂；插杆端套入软管时要保证软管端面完全抵到六角段的定位台阶，再在靠近台阶的第一道倒刺位置安装喉箍锁紧，保证密封可靠性。在实际工况使用中，这类接头可以适配一定范围内的安装角度偏差，因为连接的软管本身具备柔性，不需要硬管连接那样严苛的同轴度要求，对于现场改造、设备维修的场景适配性极强，哪怕管路布设时存在几毫米的位置偏差，也能通过软管的形变完成装配，不会产生额外的装配应力。

从功能特性上看，这种一体加工的接头结构没有多余的拼接零件，不存在拼接缝隙带来的渗漏风险，整体金属结构可以承受液压系统常规的工作压力，也能适配常规液压油的介质特性，不会因为长期浸泡在液压油里出现腐蚀、强度下降的问题。接头的流道内部做了平滑过渡处理，内螺纹端和插杆端的通径保持一致，没有突然的通径变化，液压油流经时不会产生明显的紊流和噪音，也能减少局部压力损失，保证液压系统的动力传输效率。在日常维护中，这类接头拆卸也十分方便，只需要松开喉拔下软管，再拧下螺纹端就能完成更换，不需要对周边管路做大面积拆解，能大幅缩短设备维修的停机时间。
