禧玛诺中空二代曲柄拆装专用工具

在自行车门店维修、骑行爱好者自主保养的场景里，中空一体曲柄的拆卸一直是容易出问题的环节——不少维修人员用通用撬具硬拆，很容易刮花曲柄端面的阳极氧化层，甚至顶坏中轴轴心的螺纹段，造成整套传动部件报废。这款专用拆装工具，就是针对禧玛诺Hollowtech II规格曲柄的拆卸需求设计，完全匹配该系列曲柄的锁紧端盖卡槽结构，能把拆卸时的顶出力均匀分散到曲柄端盖的整个受力环面，避免局部应力集中造成的零件损伤。

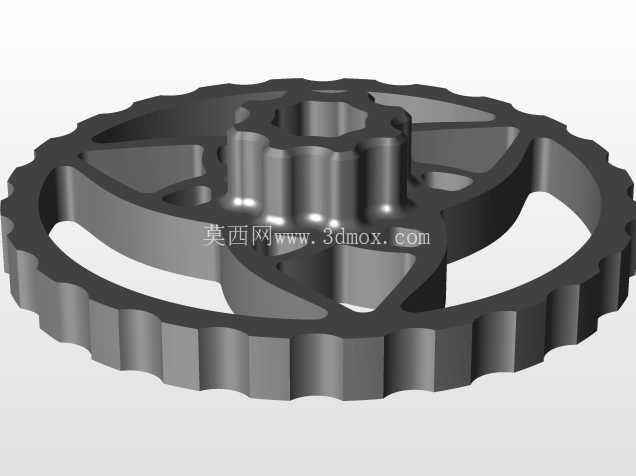

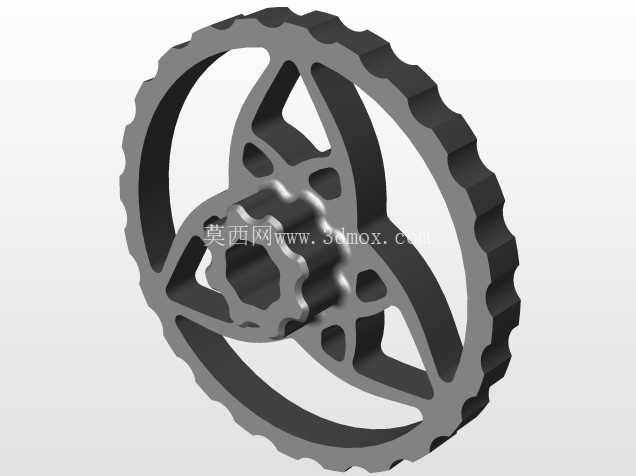

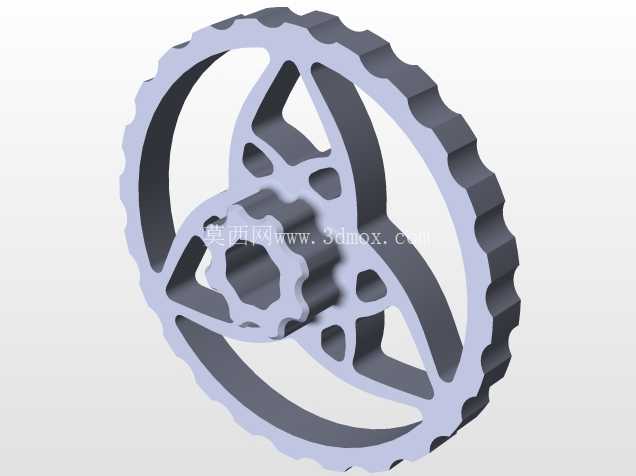

从结构设计逻辑来看，这款工具没有采用传统实心钢件的加工思路，而是做了环形辐条式的镂空结构，外圈是带防滑齿纹的握持环，内侧通过三根均匀分布的支撑辐条连接中心的顶推座，中心顶推座的端面做了内凹的避空槽，刚好能容纳曲柄端盖中心突出的锁紧螺栓头，保证顶推时整个工具端面和曲柄端盖完全贴合，不会出现偏载打滑的情况。外圈的齿纹做了0.8mm的凸起深度，即使手上沾有链条油污，也能稳稳施力转动工具，不会出现滑脱的问题。

实际使用时，工具的安装边界完全适配禧玛诺Hollowtech II系列曲柄的端盖尺寸，外圈直径刚好卡在曲柄端盖的环形卡槽内，不会和曲柄的碳纤维摇臂产生干涉，不管是公路车的压缩盘曲柄还是山地车的正负齿盘片曲柄，只要是该规格的中空二代结构，都能直接适配。拆卸过程中，工具的中心顶推座会均匀顶在中轴轴心的端面上，转动外圈时力量通过辐条传递到中心座，平稳把曲柄从中轴上顶出，全程不会对曲柄的碳纤维材质或者铝合金安装面造成挤压损伤，相比通用的三爪拉马，不需要反复调整卡爪位置，也不会因为卡爪滑脱刮伤车架的后下叉漆面。

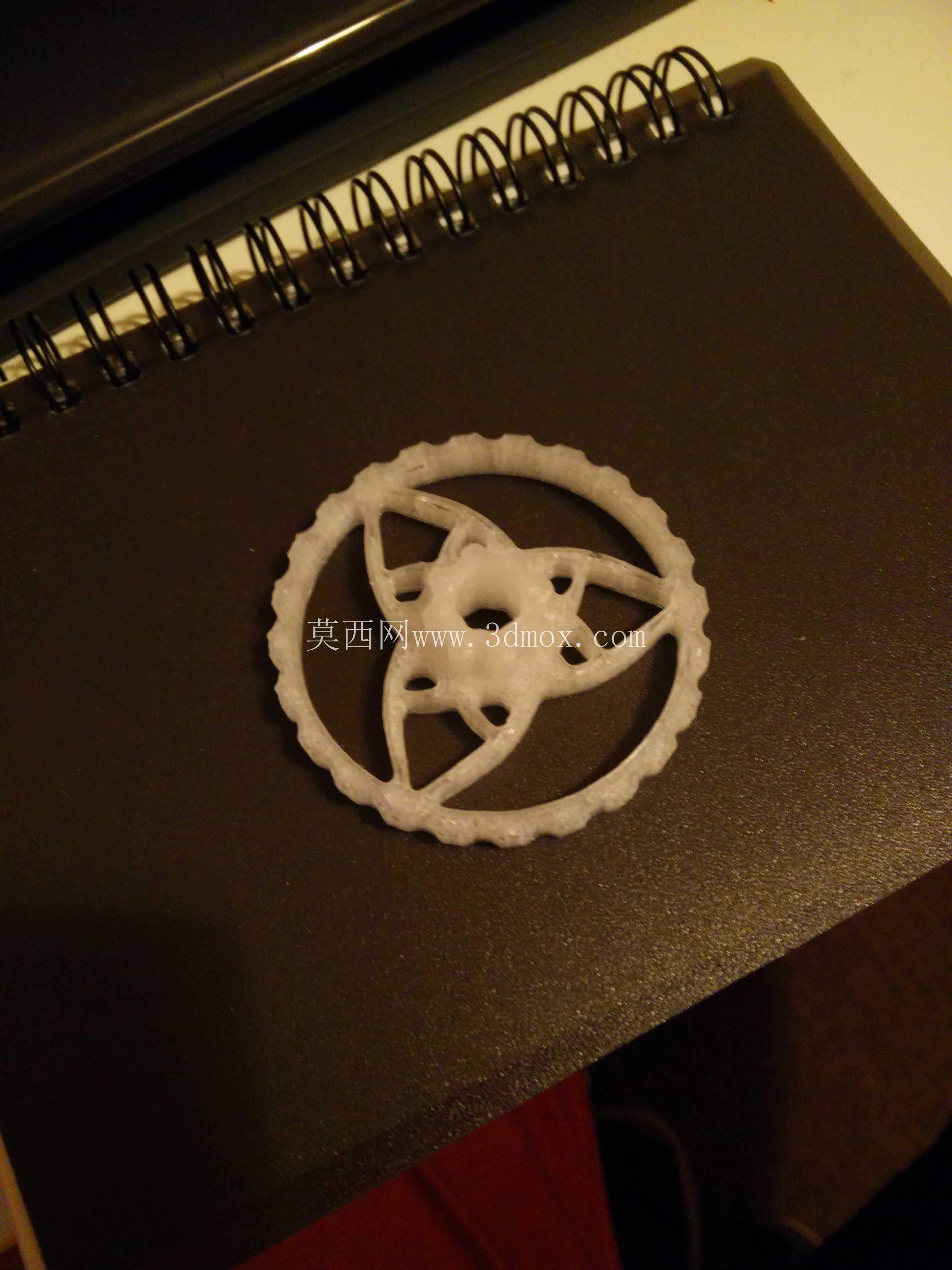

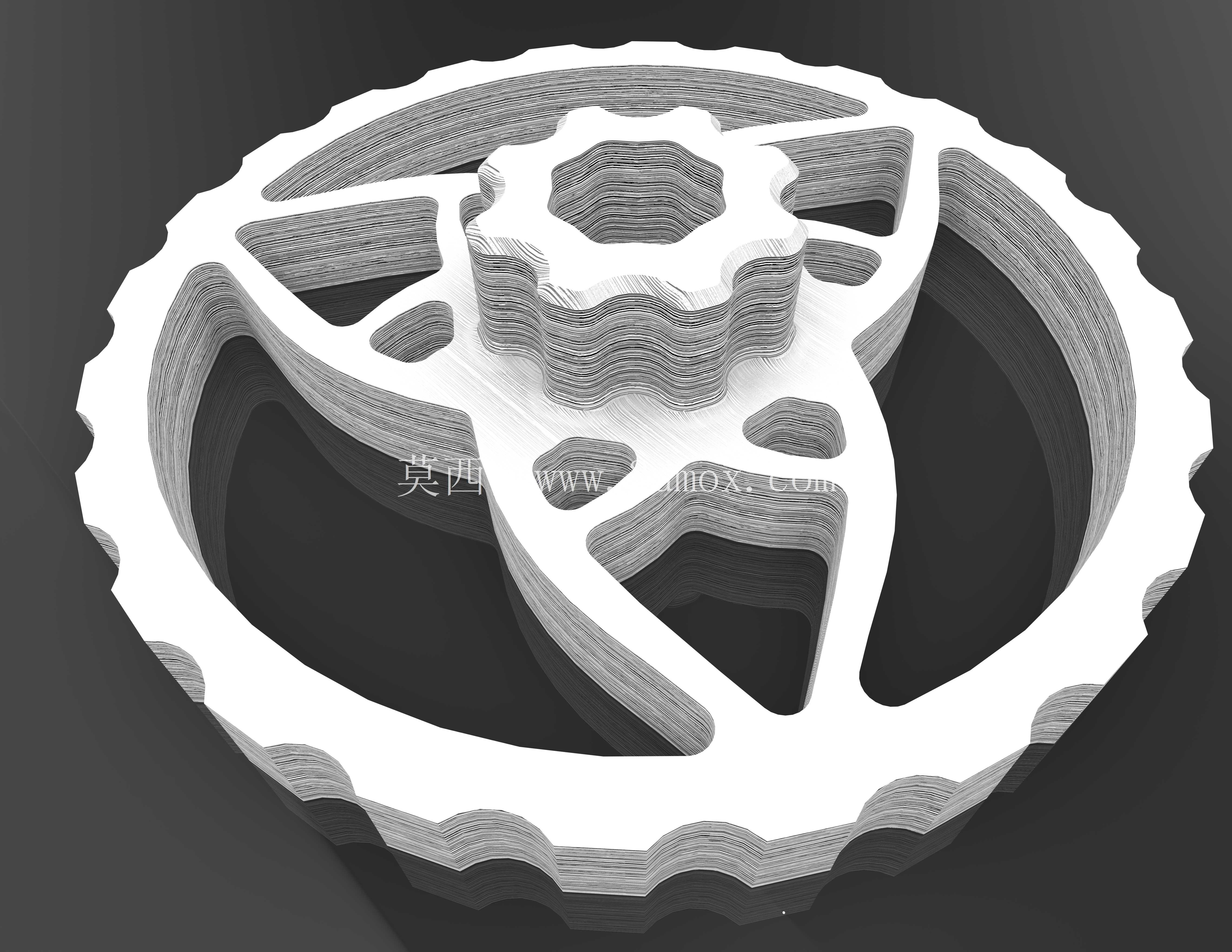

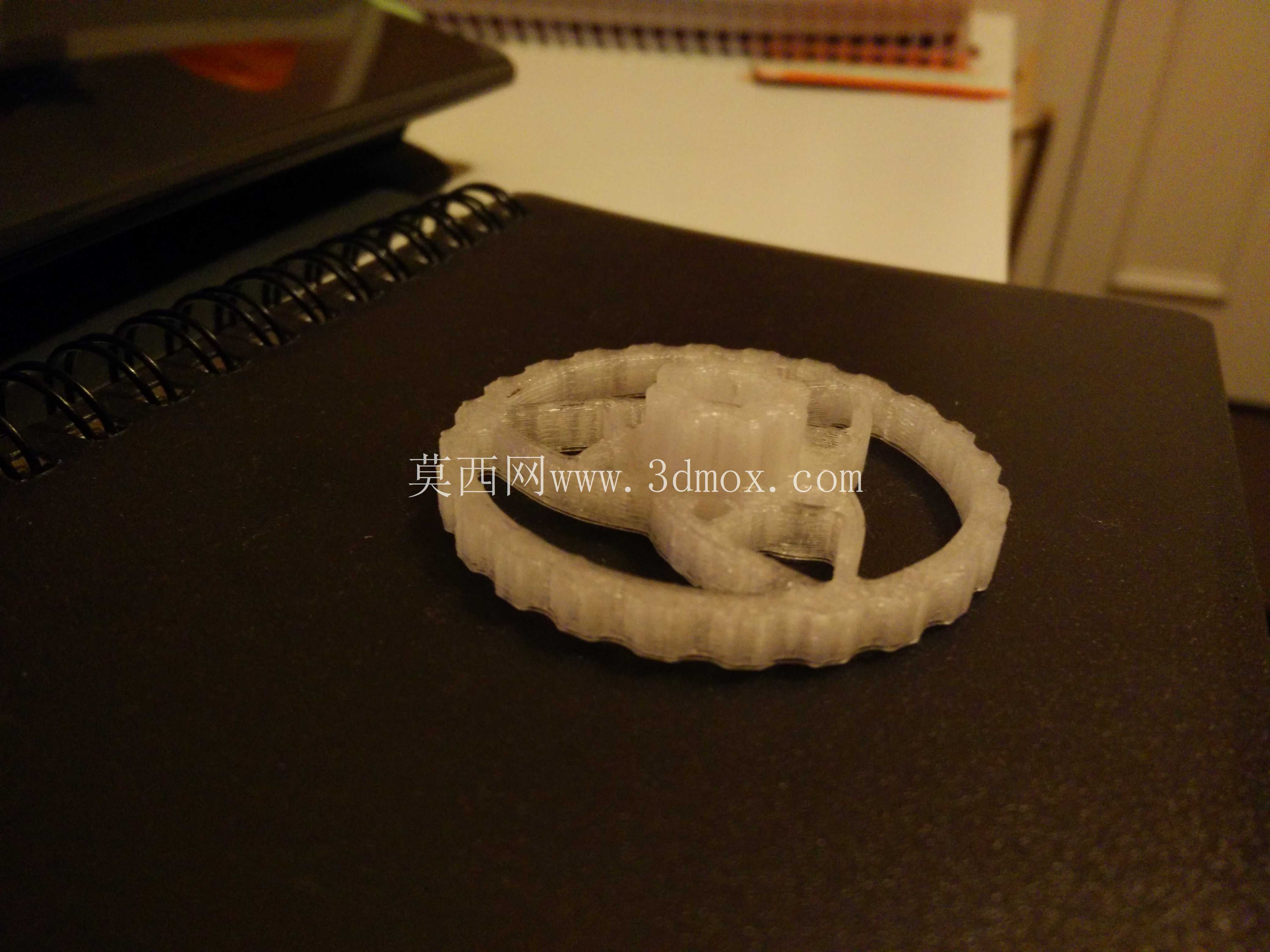

结构优化过程中，针对3D打印成型的工艺特性做了专门的受力强化，每根辐条和外圈、中心座的连接位置都做了R2的圆角过渡，避免打印层间应力集中造成的断裂问题，整个工具的壁厚做了梯度设计，握持外圈的壁厚达到3mm，保证施力时的结构强度，辐条位置采用变截面设计，靠近中心座的位置厚度更大，向外圈逐渐过渡减薄，在保证整体强度的前提下尽可能减少材料用量。整个工具的总重量控制在5g以内，即使是随身携带的骑行维修包，也不会增加额外的负重，日常门店维修时，这款工具可以完全替代原厂的钢制专用工具，拆卸效率和原厂工具没有差异，而且因为采用非金属材质，即使不小心磕碰车架漆面也不会造成掉漆问题。

从实际使用的场景覆盖来看，不管是车店日常的保养作业，还是骑行爱好者外出长途骑行的应急维修，这款工具都能满足使用需求，针对该规格曲柄的安装作业，工具的外圈平面也可以作为敲击垫块，在安装曲柄时轻轻敲击外圈就能把曲柄平稳压入中轴，不会直接敲击曲柄的碳纤维本体造成结构暗伤。工具的整体尺寸控制在直径48mm、厚度12mm的范围内，和普通的易拉罐瓶盖尺寸接近，放在维修台的工具格或者骑行包的侧袋里都不会占用过多空间，日常收纳非常方便。

在受力验证层面，针对拆卸时的最大施力场景做了结构校核，当施加最大200N的轴向顶推力时，整个工具的最大变形量不到0.1mm，完全在工程塑料的弹性变形范围内，不会出现永久变形或者断裂的问题，辐条的受力分布经过优化，每根辐条承受的载荷偏差不超过5%，避免单根辐条过载断裂。相比市面上销售的金属材质同规格工具，这款非金属结构的工具不会和曲柄的铝合金材质产生电化学腐蚀，长期接触也不会在曲柄端盖上留下锈迹，对于追求外观完好的高端自行车用户来说，这一点是非常实用的设计细节。
