LowriderCNC履带轮导向行走模组

　　这款行走导向模组主要适配桌面级CNC切割设备的Y轴运动场景，针对中密度纤维板加工过程中常见的Y型侧板形变、车轮偏摆引发的切割振纹问题做了定向结构优化，日常可覆盖亚克力、薄木板、软金属板材的轮廓切割、开槽加工需求，是小型台式数控切割设备的核心运动支撑部件。从实际加工反馈来看，原结构中1/2英寸MDF材质的Y型侧板受长期侧向力作用易出现向内弯曲变形，直接带动车轮组件向内偏斜，切割头沿Y轴进给时会出现周期性晃动，直接表现为加工面出现锯齿状振纹、轮廓尺寸超差，尤其是加工长尺寸工件时，累积误差会超出板材加工的公差要求。

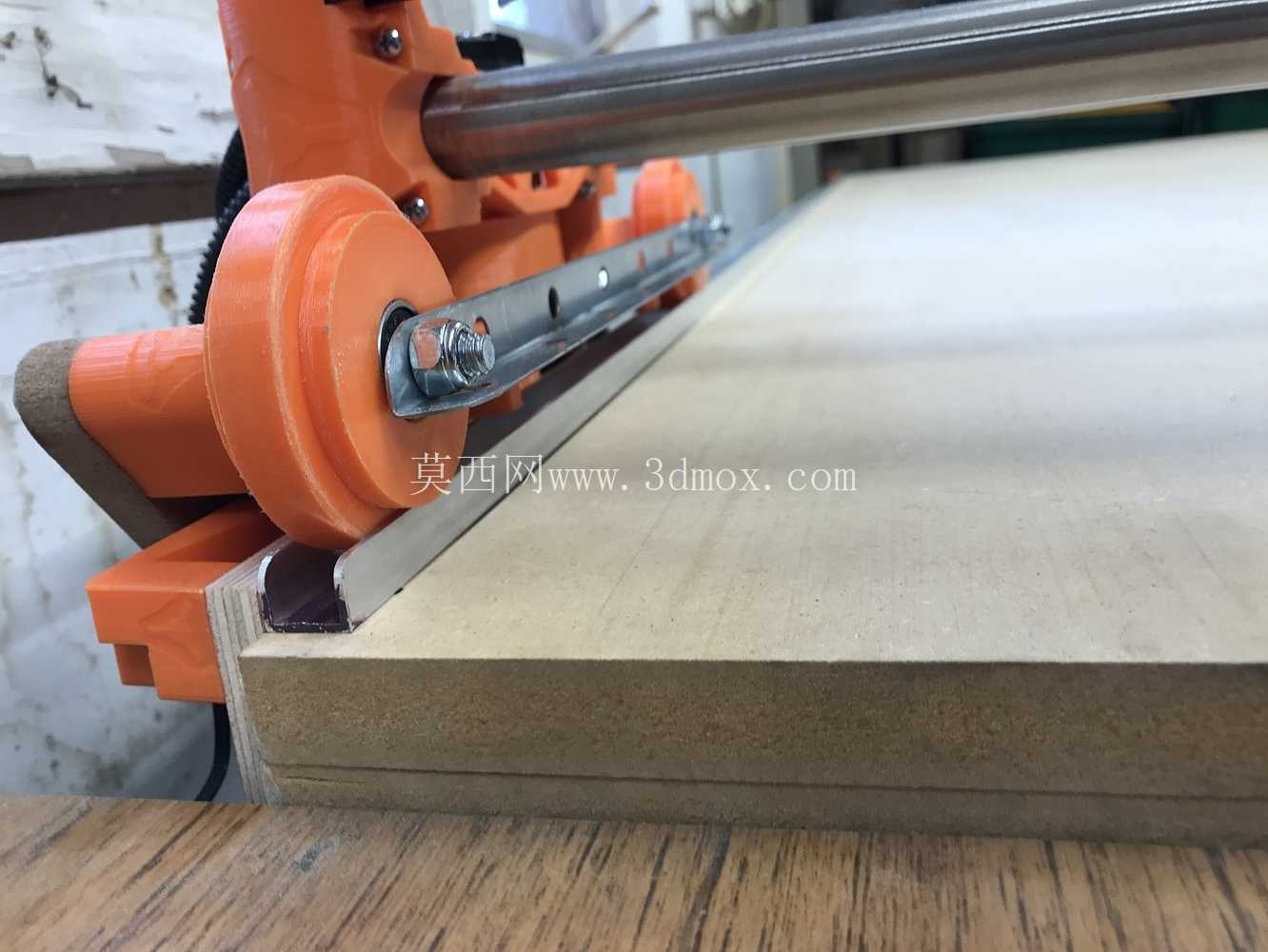

　　设计过程中首先针对车轮安装位的刚性不足问题做了补强，在Y型板内侧对应车轮螺栓的位置加装金属支撑支架，直接顶住车轮螺栓安装位的板材内侧，抵消侧板受侧向力产生的内弯形变，让车轮螺栓始终保持垂直于安装面的状态，避免车轮出现外倾或内倾。原结构上车轮螺栓孔的中心间距为308.2毫米，加工安装孔时选用5/16英寸钻头在备用薄角钢件上加工对应孔位，安装前在车轮螺栓上叠加适配厚度的垫圈，调整车轮的轴向间隙，避免车轮转动时与侧板产生滑动摩擦，这里需要注意调整垫圈厚度时不要选用带角度的楔形垫片，楔形垫片会让车轮轴产生倾斜，干扰X轴方向的运动精度，反而会导致靠近设备边缘的加工区域出现切割偏差，得不偿失。

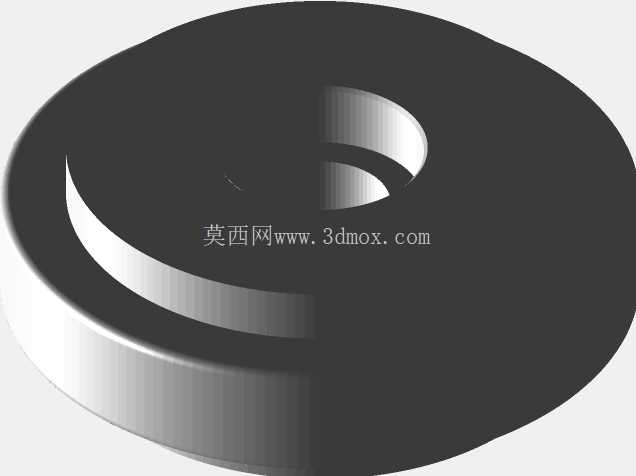

　　针对原滑轮轮组在导轨上运行易脱轨、行走阻力不均的问题，重新设计了适配1/2英寸铝制U型槽的行走轮结构，替换原有的普通滑轮，新的轮组轮廓完全贴合U型槽的内槽型面，行走时轮面与槽壁全程贴合，不会出现侧向窜动。轮组安装时需要先将U型槽导轨通过夹钳牢固固定在废板基准面上，调整导轨的直线度，保证两根导轨的平行度误差控制在允许范围内，再用螺钉将导轨永久固定，导轨的平行度是保证轮组顺畅行走的核心前提，一旦导轨出现扭曲或平行度超差，轮组行走时会出现卡滞、爬行，直接影响切割面的加工质量。

　　从安装边界来看，整套轮组模组适配的导轨间距与原结构308.2毫米的孔位完全兼容，不需要对原有设备的侧板做大规模改动，仅需要在对应位置加装支撑支架、更换轮组即可完成升级，轮体的径向尺寸经过核算，不会与原有设备的龙门架、切割头安装位产生运动干涉，升级后Y轴运动的刚性明显提升，长距离行走时的偏摆量大幅降低，加工长板材时的轮廓精度可以稳定控制在板材加工的公差范围内。日常维护时只需要定期清理U型槽内的加工碎屑，避免碎屑卡入轮组与槽的配合面，就可以保证轮组长时间稳定运行，不需要频繁调整间隙或更换易损件，对于小型桌面CNC设备的用户来说，这套升级结构不需要复杂的加工设备，仅需要普通的钻孔、紧固工具就可以完成安装，实用性较强。
