冲压级进模用螺丝刀成型工装结构设计

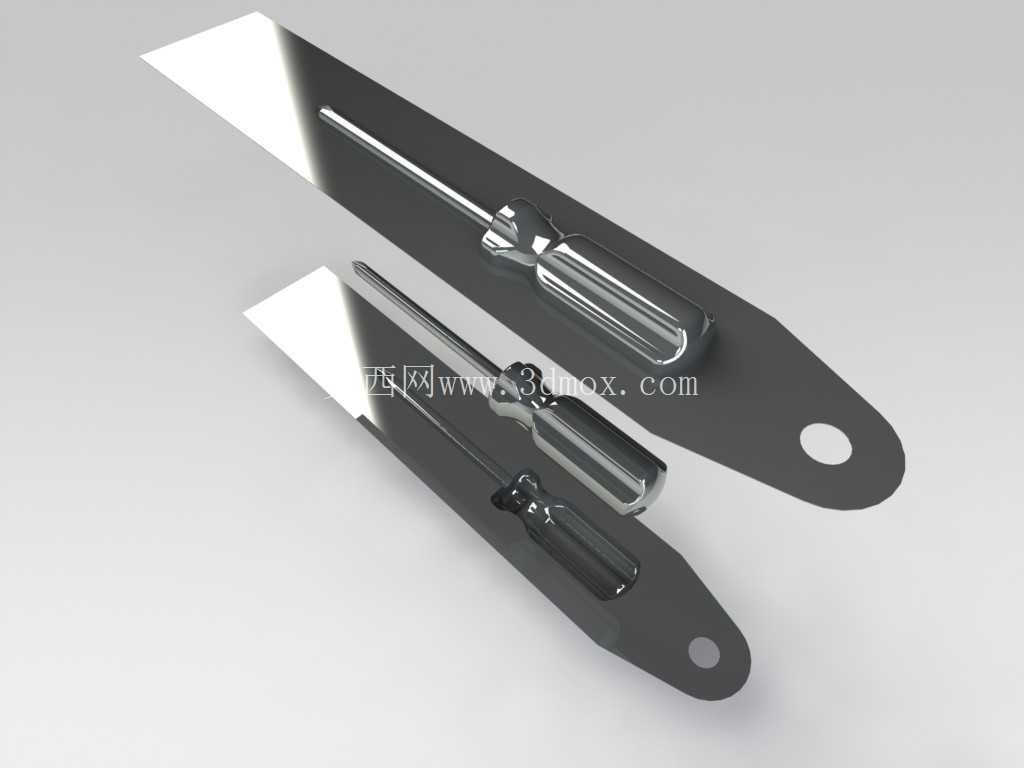

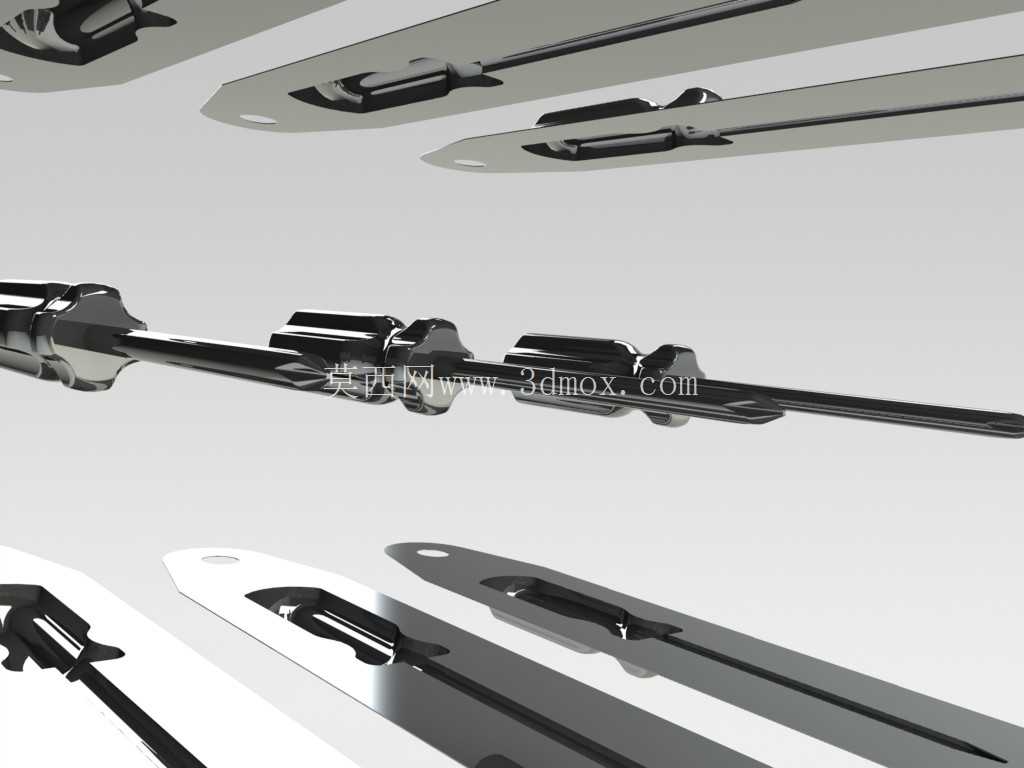

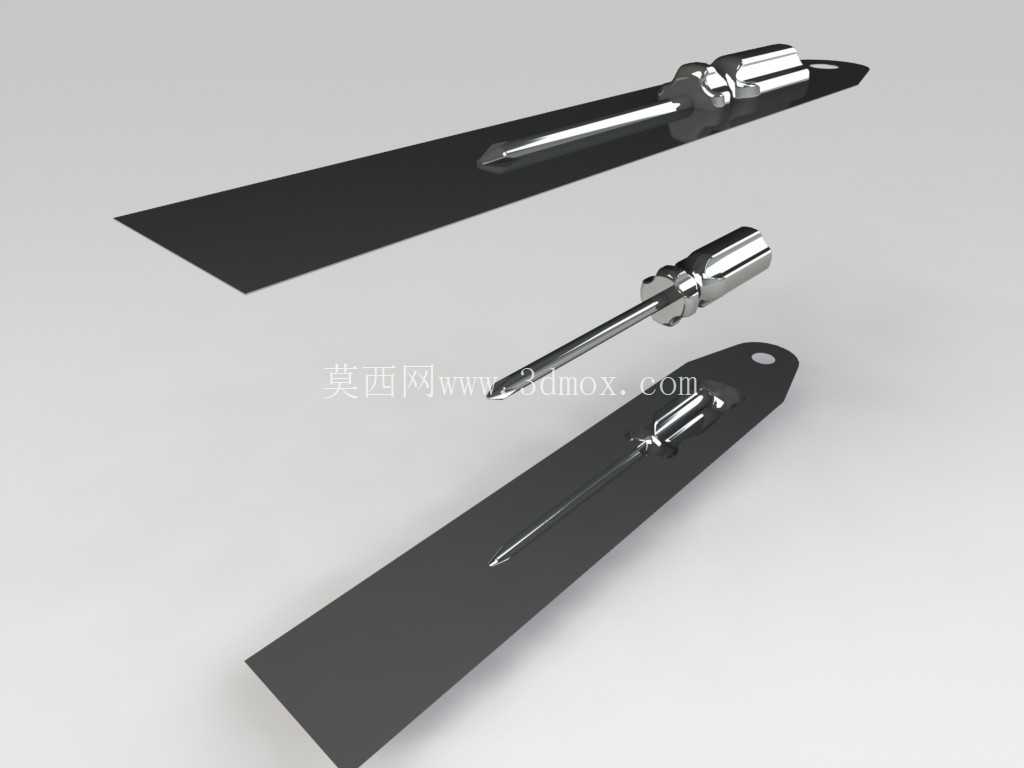

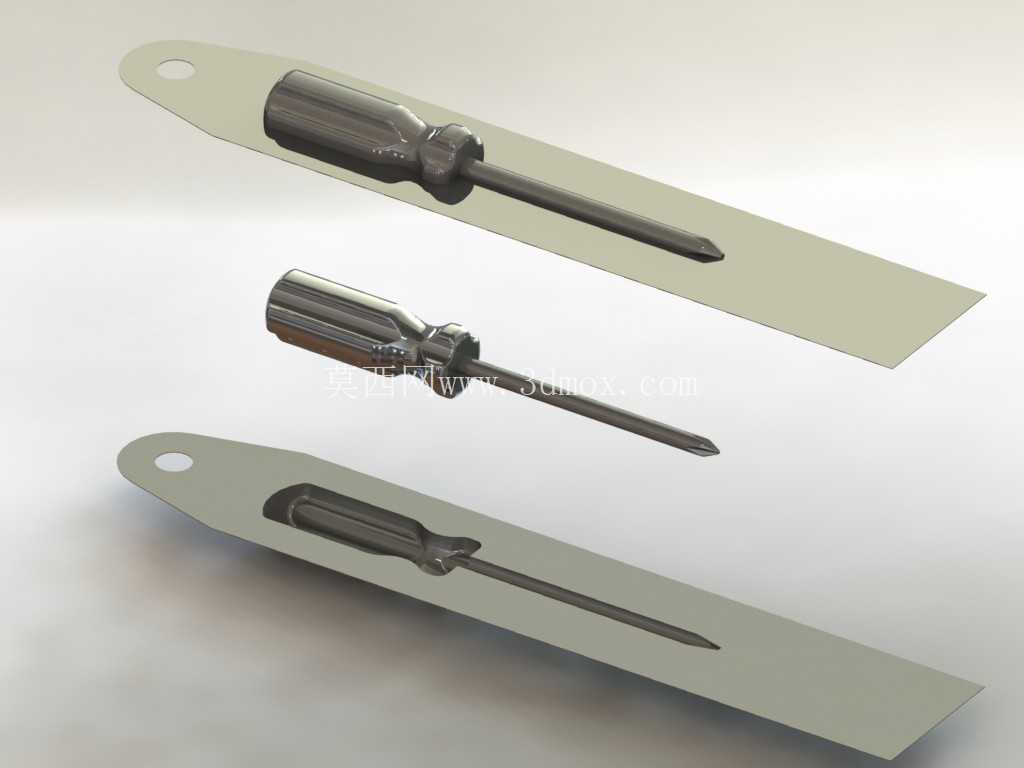

这套结构针对小型一字螺丝刀的批量冲压生产设计，适配家电组装、电子设备维修、日常家用场景下的小型螺丝刀量产需求，这类螺丝刀因批头与手柄衔接处的异形结构，传统机加工方式生产效率低、同轴度误差难控制，采用冲压连续模结构能在带料上一次性完成冲裁、成型、落料全工序，单冲次节拍可适配120次/分钟的高速冲床运行，大幅降低小规格五金工具的量产成本。

从实际生产适配来看，该结构优先考虑带料送料的定位精度，带料采用0.8mm厚度的45号冷轧钢带，料宽控制在28mm，送料步距设定为72mm，刚好匹配单支螺丝刀的展开长度，带料侧边设置导正销孔位，每三个步距设置一个导正钉，避免高速送料过程中料带偏移导致的成型错位。批头的一字刃口部位采用精冲工位设计，冲裁间隙控制在料厚的5%，保证刃口切面无塌边、毛刺高度控制在0.02mm以内，无需后续额外的刃口磨削工序，直接满足螺丝刀的作业硬度与锋利度要求。

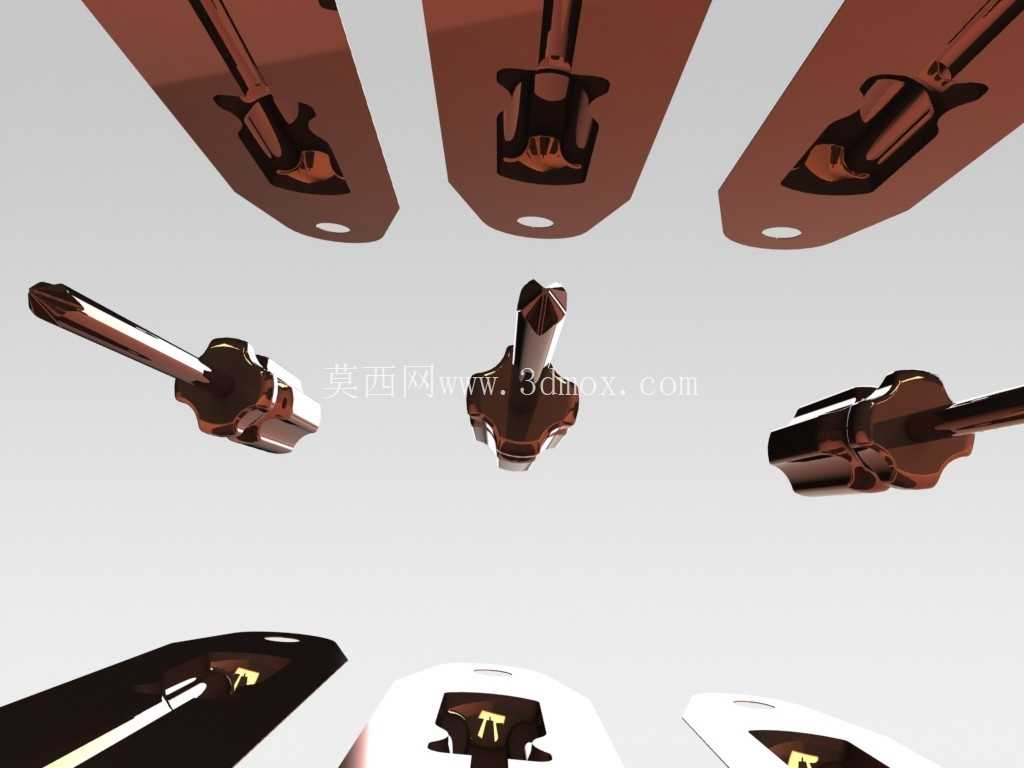

手柄部位的成型采用分步拉深+压印结构，考虑到冲压后手柄需要具备一定的握持摩擦力，同时保证与批头的同轴度，第一次拉深将手柄部位的带料拉伸成深度3.2mm的浅槽，第二次拉深完成手柄的圆弧过渡成型，避免一次拉深导致的料带开裂问题，最后在手柄表面压出防滑网格纹路，纹路深度0.15mm，既不会破坏料带的结构强度，又能提升成品螺丝刀的握持防滑性能。批头与手柄的衔接部位采用压合包边结构，在带料上预先冲出定位卡槽，成型过程中手柄部位的材料向内翻边包裹批头的连接端，保证连接扭矩达到1.2N·m以上，满足日常拧动M2-M4规格螺丝的扭矩要求，不会出现批头与手柄松脱的问题。

安装边界方面，整套模具的闭合高度设定为180mm，适配市面上多数16T-25T规格的开式可倾压力机安装，上模座采用45号钢调质处理，厚度35mm，下模座厚度40mm，导柱导套采用滑动式配合，配合间隙0.01mm，保证上下模的合模精度。落料工位的凹模采用镶件结构，刃口磨损后可单独更换镶件，无需整体修磨凹模，降低模具的维护成本。带料的末端设置吹气出料结构，成型后的螺丝刀成品被压缩空气吹入成品收集盒，避免成品卡在模腔内导致的叠料损坏问题。

从实际生产验证来看，该结构生产的螺丝刀成品直线度误差控制在0.03mm以内，批头的硬度经过后续热处理后可达到HRC48-52，满足五金工具的行业使用标准，料带的材料利用率达到68%，相比传统的单工序冲压生产方式，材料利用率提升12%，生产效率提升3倍以上，同时减少了工序间的工件转运成本，适合年产百万支级别的小型螺丝刀量产需求。设计过程中特意在成型工位预留了0.05mm的回弹补偿量，针对45号钢冲压后的回弹特性，将批头的成型角度预先偏移0.05mm，保证成品批头的直线度符合要求，不会出现批头弯曲导致的无法正常使用问题。另外在模具的卸料板上设置了弹性卸料装置，采用矩形弹簧提供卸料力，卸料力大小根据料厚与成型深度计算设定为1200N，保证成型后料带能顺利脱离凸模，不会带料上翘影响后续送料。
