柔光箱配套Bowens接口安装连接支架

在商业影棚、户外摄影作业场景里，柔光箱作为光线柔化核心附件，其与影室灯、外拍闪光灯的连接可靠性直接影响拍摄效率与布光安全性，这款适配Bowens接口的安装支架，正是为解决柔光箱与标准卡口灯具的快速对接、承重承载需求设计的专用连接构件。从实际使用场景来看，不管是固定在天花路轨上的常亮补光灯，还是手持外拍的高速闪光灯，只要搭载通用Bowens卡口，都能通过该支架完成柔光箱的挂载，避免了不同品牌柔光箱与灯具接口不匹配需要额外转接的麻烦，尤其适合多灯具混用的中小型工作室，能减少转接件堆叠带来的光轴偏移、连接松动问题。

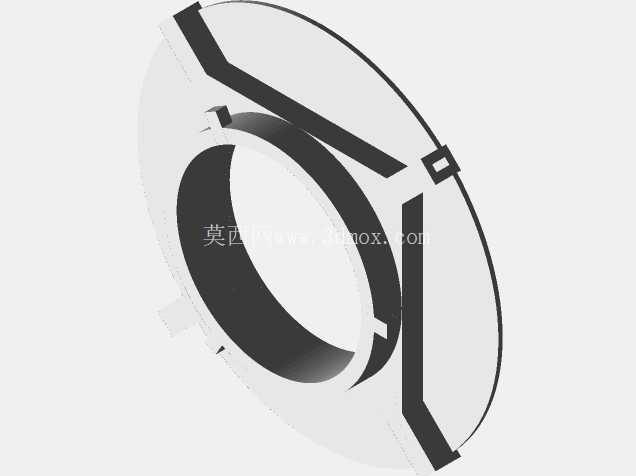

从功能特性上拆解，该支架采用环形主体加径向支撑筋的结构，环形内圈完全匹配Bowens卡口的标准锁止尺寸，卡入灯具卡口后可通过自带的三个定位凸台完成周向限位，配合灯具上的弹簧锁销能实现快速卡紧，不需要额外拧动螺丝固定，单人操作即可在数秒内完成柔光箱的拆装，赶拍摄进度时能大幅缩短布光调整时间。径向分布的三根支撑筋并非等宽设计，其中两根宽筋承担主要承重，对应柔光箱的金属撑杆挂载点，窄筋则用于周向防转，避免柔光箱安装后出现绕光轴转动的问题，支撑筋末端的方形凸台是柔光箱撑杆的卡接位，凸台上预留的卡槽尺寸刚好适配市面上主流柔光箱的8mm直径金属撑杆，卡入后不会出现撑杆滑脱的情况。

设计思路上完全围绕摄影作业的实际痛点展开，首先考虑到影棚内设备频繁拆装的需求，整个支架没有易丢的小零件，所有定位、锁止结构都集成在支架本体上，不会出现拆装时螺丝、卡簧掉落遗失的问题；其次做了轻量化处理，环形主体采用薄壁结构，在保证结构强度的前提下尽可能降低自重，避免挂载大尺寸柔光箱时给灯具卡口带来过大的额外负载，长期使用也不会导致灯具卡口变形。支撑筋的排布角度经过反复调整，避开了灯具散热孔的对应位置，不会遮挡灯具的散热风道，长时间使用高功率常亮灯时也不会因为散热受阻导致支架过热变形。

安装边界与尺寸方面，支架的环形内圈直径严格匹配Bowens卡口的98mm标准内径，内圈上的三个定位凸台高度为3mm，刚好卡入卡口的定位槽内，不会因为凸台过高导致卡接过紧拆装困难，也不会因为凸台过低出现连接旷量。支架整体最大外径为165mm，适配直径120cm以内的常规方形、八角柔光箱，支撑筋末端的卡接凸台距离安装基准面的高度为22mm，刚好留出柔光箱布料的折叠空间，安装后柔光箱的贴合面能完全贴紧灯具出光面，不会出现漏光导致的光线边缘生硬问题。支架的安装基准面做了0.2mm的平面度处理，和灯具卡口端面贴合后缝隙小于0.1mm，能避免光线从连接缝隙漏出形成杂光，影响布光效果。

从结构强度验证角度，该支架的支撑筋厚度设置为4mm，采用均匀壁厚设计，注塑或金属冲压成型时不会出现缩痕、变形问题，单根支撑筋的垂直承重可达5kg，完全能覆盖常规柔光箱加上柔光布、格栅的总重量，即使挂载带双层柔光布的120cm八角柔光箱，也不会出现支撑筋弯曲变形的情况。支架的边缘全部做了R2的圆角处理，安装时不会刮破柔光箱的布料，也不会划伤操作人员的手，符合摄影器材频繁移动拆装的使用需求。另外支架上没有突出的尖锐结构，收纳时可以和柔光箱撑杆一起放入柔光箱的收纳包内，不会刮坏包内的其他配件。
