带捕捉结构的防松弹簧垫圈结构设计

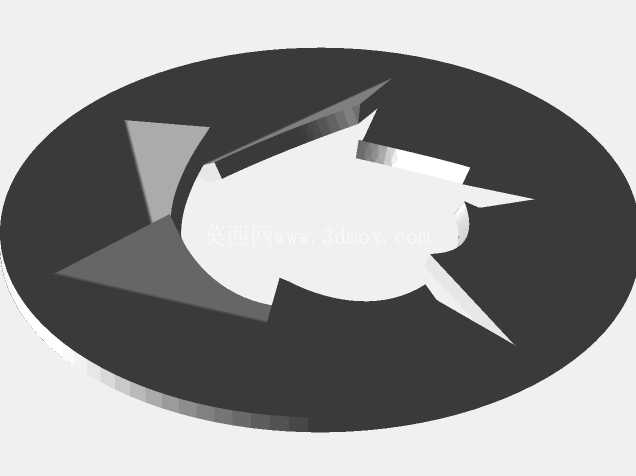

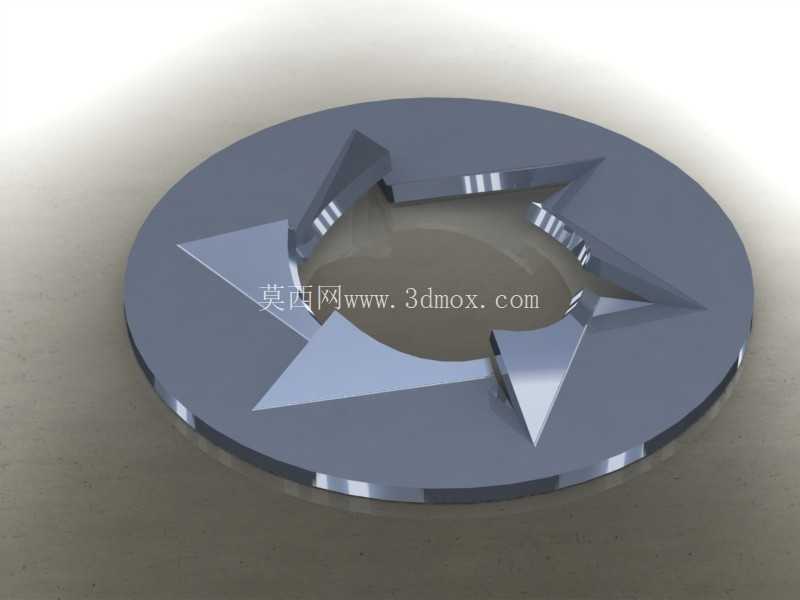

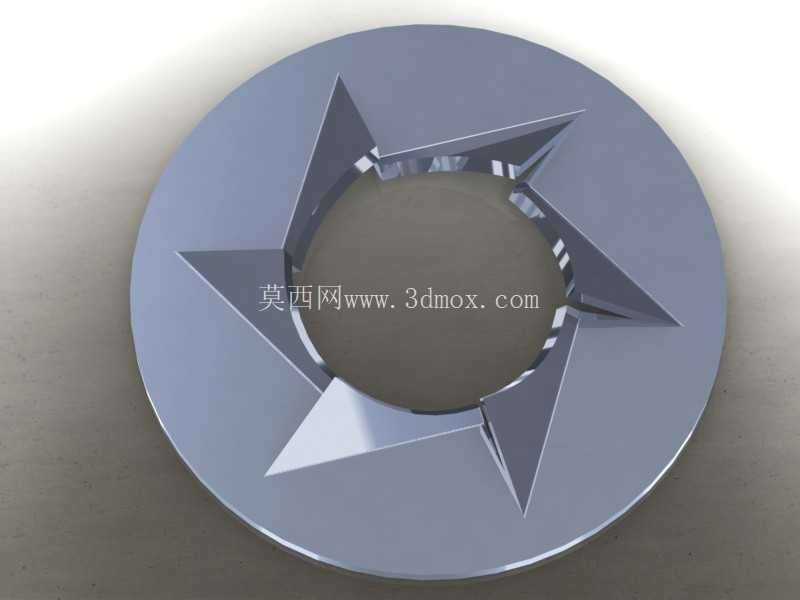

　　从结构设计逻辑来看，这款垫圈没有沿用传统开口弹簧垫圈依靠开口刃口刮擦螺母与被连接件表面实现防松的思路，而是在环形垫圈本体的内圈设置了多组沿圆周均布的斜向捕捉齿结构，齿形朝向与螺纹旋紧方向呈反向夹角，当螺母完成拧紧后，内圈的斜齿会自然嵌入螺栓螺纹的牙底间隙中，一旦螺母出现回转松脱的趋势，斜齿会与螺纹牙侧形成机械咬合锁止，从根源上阻止螺母相对螺栓发生周向转动，相比传统开口垫圈的摩擦力防松，这种机械锁止结构的抗振防松能力提升明显，即使在持续交变载荷作用下，也能长期保持稳定的预紧力留存率。在各类机械装配场景中，螺纹连接的防松可靠性直接决定整机运行的稳定性，尤其是存在持续振动、交变载荷的工况下，普通平垫配合螺纹的连接方式极易出现预紧力衰减、螺母回转松脱的问题，严重时会引发连接件脱落、设备停机甚至安全事故。这款带内齿捕捉结构的弹簧垫圈，正是针对常规防松垫圈在高频振动工况下咬合不足、防松失效的痛点优化设计，可广泛应用于工程机械底盘连接、动力总成部件固定、自动化设备机架装配、冲压模具紧固件锁止等对螺纹连接可靠性要求较高的场景。

　　在外形尺寸与安装边界设计上，垫圈的外圈直径与同规格标准平垫保持一致，厚度参数匹配对应螺纹规格的标准弹簧垫圈厚度区间，安装时不需要额外扩大被连接件的沉孔或过孔尺寸，可直接替换同规格的常规弹簧垫圈使用，不需要对原有连接结构做任何改动，具备极强的互换性；内圈齿形的凸起高度经过反复校核，既保证齿形能够有效卡入螺纹牙底，又不会因为齿高过大导致螺栓装配时出现卡滞、螺纹刮伤的问题，齿根位置做了圆弧过渡处理，避免长期受载时出现应力集中导致齿根断裂的问题。

　　垫圈本体采用环形整体式结构，没有传统开口垫圈的断开缺口，安装时不会因为开口处的应力集中导致垫圈在过度拧紧时出现断裂失效的问题，整体受力更加均匀，在承受较大预紧力时，垫圈的弹性变形量处于线性区间，能够持续提供稳定的轴向张紧力，补偿螺纹连接副在温度变化、载荷波动下出现的预紧力损失。在实际装配使用中，这款垫圈不需要配合额外的防松胶、止动垫片等辅助防松零件，仅需按照标准扭矩拧紧螺母即可完成可靠锁止，能够有效减少装配工序的零件数量，提升装配效率，同时也避免了防松胶在高温工况下老化失效、残胶堵塞螺纹孔的问题。

　　针对不同强度等级的螺纹连接需求，垫圈的齿形角度、本体硬度都可以根据应用场景做适配调整，比如用于8.8级及以上高强度螺栓连接时，可适当提升垫圈本体的热处理硬度，保证齿形在较大预紧力下不会发生塑性变形，确保锁止效果稳定；用于有色金属、塑料等低强度被连接件的装配场景时，可适当降低齿形的尖锐度，避免齿形压伤被连接件表面，影响连接面的贴合精度。从建模细节来看，这款垫圈的所有齿形特征都做了等距圆周阵列处理，每个齿的角度、高度、倾斜方向完全一致，保证拧紧时各个齿的受力均匀，不会出现个别齿提前受力变形导致整体防松性能下降的问题；垫圈的上下两个端面都做了精密的平面度处理，安装后与螺母、被连接件表面的贴合面积可达90%以上，避免因为贴合面间隙导致预紧力分布不均的问题。在日常设备维护场景中，这款垫圈可重复拆装使用，不会像一次性防松垫片那样拆装后就出现结构变形失效，能够有效降低设备运维的配件成本，尤其适合需要定期拆解维护的设备连接部位使用。
