FDM3D打印机悬垂性能校准测试件

做FDM设备调试快八年，经手的桌面级、工业级FDM设备不下四十台，最常用的校准件反而不是那些花里胡哨的精度测试方块，反而是这种集成多维度悬垂角度的测试结构，每次换耗材、调热床、改挤出参数后打一块，比反复打十次小零件省料省时间，还能把设备的成型边界摸得清清楚楚。

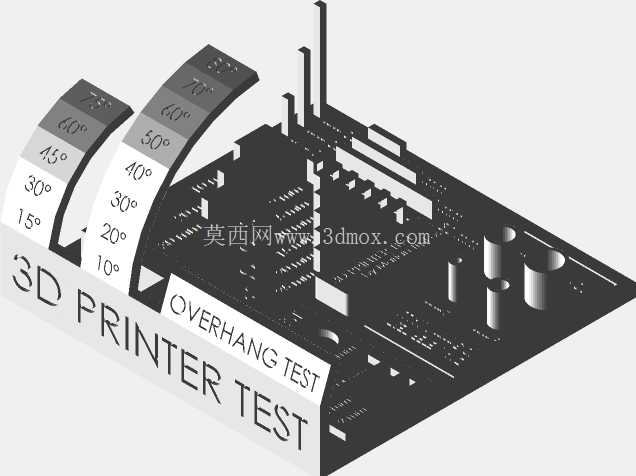

很多刚入行的结构工程师调试3D打印机，总盯着首层附着力、尺寸公差不放，往往忽略了悬垂成型能力才是日常打印中最容易出问题的环节——日常打结构件、工装夹具、功能样件，不可能所有面都能加支撑，尤其是做薄壁结构、倒扣特征、内部流道的时候，悬垂角度的成型极限直接决定了零件能不能无支撑打印，要不要额外做支撑拆分，后续去支撑的工作量有多大。这个测试件的设计逻辑很务实，没有搞复杂的曲面或者微小特征，就是把10度到70度的悬垂角度做成连续的阶梯刻度，每10度一个标识位，打印完成后直接观察不同角度下的层间粘结情况、拉丝程度、下垂变形量，就能快速判断当前参数下设备的无支撑悬垂极限，不用反复试错。

从结构布局来看，测试件的基座做了加厚的平整底面，打印时不需要额外加裙边或者brim就能牢牢贴在热床上，避免测试过程中因为翘边导致角度测试失准。基座上集成的刻度标识是浅浮雕结构，层厚0.2mm的时候就能清晰辨认，不会因为标识太浅看不清，也不会因为标识太深影响角度面的成型效果。两侧的悬垂测试臂是对称布局，一方面可以同时测试X轴和Y轴方向的悬垂成型差异——很多人不知道，皮带张力不一致、导轨平行度有偏差的时候，不同轴向的悬垂成型效果差得很远，对称结构刚好能把这个问题暴露出来；另一方面对称结构打印时的热变形更均匀，不会因为单侧应力导致测试件翘曲变形。

除了悬垂角度测试，基座上还集成了不同直径的圆柱凸台、方形凹槽、窄缝特征，打一次就能同时验证水平方向的圆孔成型精度、小特征的分辨率、层间结合强度，不用单独再打别的测试件。比如那些直径从2mm到10mm的圆柱，打完量一下实际直径和设计值的偏差，就能知道当前的挤出倍率是不是合适，水平收缩率有多少；那些1mm到5mm的窄缝，能测试挤出头的最小走刀间隙，判断能不能打出细小的装配间隙。

日常使用的时候，不管是换了新牌号的PLA、ABS、PETG耗材，还是调整了打印温度、冷却风扇转速、打印速度，打一块这个测试件，就能快速把参数校准到合适的区间。比如打PETG的时候，如果40度悬垂面已经出现严重的拉丝下垂，就说明冷却风量不够，或者打印温度偏高，需要针对性调整；如果10度到30度的悬垂面都出现层间错位，就要检查皮带张力是不是松了，导轨有没有卡顿。很多新手打印零件时总出现局部塌陷、支撑难去除的问题，本质上就是没摸清楚自己设备的悬垂极限，设计零件的时候做了超出设备能力的悬垂结构，最后要么打废，要么要加大量支撑，浪费材料还增加后处理工作量。

这个测试件的安装边界也很友好，整体尺寸控制在100mm见方以内，哪怕是最小幅面的桌面级3D打印机，打印平台尺寸120*120mm的也能轻松放下，打印时间控制在40分钟以内，耗材用量不到20g，调试成本极低。测试件上的角度标识是顺着打印方向排布的，不会因为打印方向的问题导致标识模糊，哪怕是用0.3mm的大层厚快速打印，也能清晰分辨每个角度的成型效果。

做三维结构设计的时候，尤其是做需要3D打印验证的功能件，提前用这个测试件校准好设备的成型极限，在设计阶段就把悬垂角度控制在设备可无支撑成型的范围内，能大幅减少打印失败率，降低后处理的工作量。比如做设备的小型工装夹具的时候，很多安装座的倒扣、走线槽的斜边，只要角度控制在40度以内，大部分FDM设备都能无支撑打印，不用拆分结构，也不用加支撑，打出来就能直接用，省下来的时间成本远比省那点耗材有价值。

另外这个测试件还能用来测试不同耗材的成型特性，比如同样的打印参数下，PLA可能能做到60度悬垂无明显下垂，ABS可能到45度就开始变形，PETG介于两者之间，打一次就能把不同耗材的成型边界摸清楚，后续做零件选材的时候也能更有针对性，不会出现选了耗材打不出设计结构的问题。很多做3D打印服务的加工厂，每次进新批次的耗材，都会先打一块这个测试件，把参数校准好再接单，就是因为这个测试件能快速暴露设备和耗材的匹配问题，避免批量打印的时候出现批量报废。
