3mm轴用内联直列联轴器结构设计

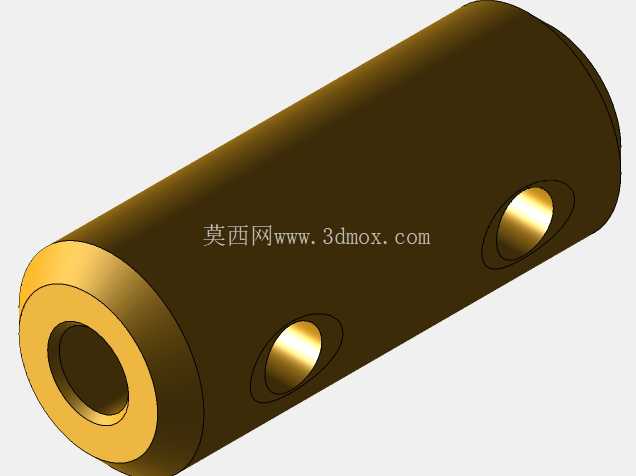

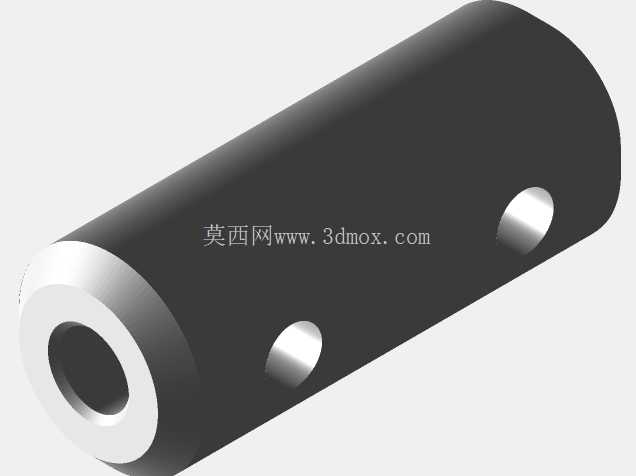

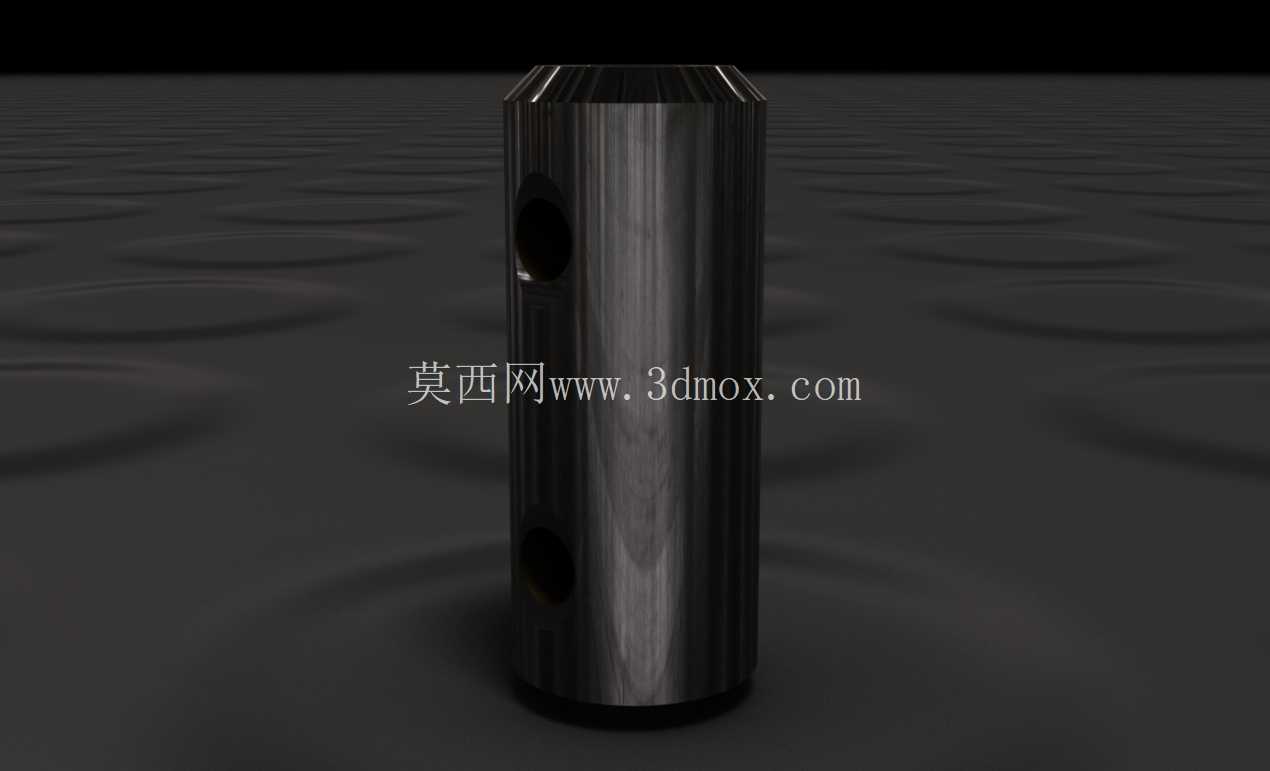

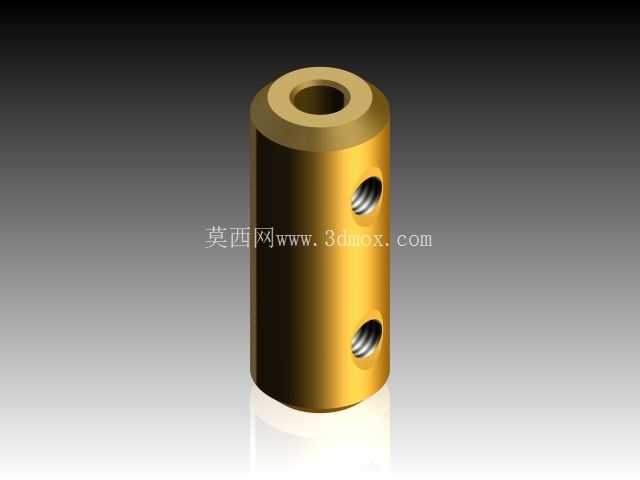

　　在小型精密传动系统的搭建过程中，轴与轴之间的同轴连接一直是容易被忽略却直接影响整机运行精度的环节，尤其是针对3mm直径的微型轴系，常规的大尺寸联轴器不仅安装空间受限，还会因为自身惯量过大给微型驱动端带来额外负载，这款适配3mm轴的内联直列接头，正是针对这类微型传动场景开发的连接构件。从实际应用场景来看，这类构件常出现在小型桌面级加工设备的动力传输路径上，比如微型台钻的主轴与动力输出端连接、小型精密进给机构的轴系对接、甚至是桌面级3D打印机的挤出端传动、小型实验台的动力传递环节，只要涉及两根同直径3mm轴需要同轴刚性连接，同时需要在连接段预留径向定位孔的场景，都能看到这类构件的身影。不同于常见的抱紧式联轴器，这款构件采用整体套筒式结构，主体为圆柱形中空结构，内孔直径严格匹配3mm轴的公差带，安装时两根待连接的轴分别从套筒两端插入，通过套筒侧壁开设的径向通孔穿入紧定螺钉，即可实现轴与套筒的周向和轴向固定，这种结构相比拼接式联轴器，同轴度更容易保证，因为整体加工的内孔不存在拼接错位的问题，在高速运转时的动平衡表现更优，不会因为连接偏心带来额外的振动。

　　从设计思路上看，这款构件在做结构规划时首先考虑的是微型轴系的安装边界，整体外径控制在较小尺寸，不会占用过多的径向安装空间，适合安装空间局促的微型设备内部；套筒的长度经过匹配计算，既保证两端轴插入后有足够的接触长度来传递扭矩，避免轴在套筒内出现打滑或晃动，又不会因为长度过长导致轴系悬臂增加，影响整体刚性。侧壁的径向固定孔采用对称分布设计，两个固定孔分别对应两端插入的轴，每根轴都有独立的紧定螺钉锁紧，相比单螺钉固定的结构，锁紧可靠性更高，能传递的扭矩范围更大，即使在频繁正反转的传动场景下，也不容易出现轴与套筒之间的相对转动。

　　在实际选型使用时，需要注意安装边界的匹配：首先要确认待连接的两根轴的直径均为3mm，轴端插入套筒的深度要达到设计要求，不能仅插入很浅的一段就锁紧，否则会因为接触面积不足导致锁紧失效；其次紧定螺钉的锁紧力矩要控制在合理范围，因为3mm轴本身直径较小，过大的锁紧力矩容易导致轴表面被顶出凹痕，甚至造成轴的弯曲变形，反而影响传动精度；另外在安装时要保证两根轴的同轴度，虽然套筒式联轴器本身有一定的容错能力，但如果两轴偏心过大，运转时仍然会产生附加载荷，加速轴承和构件本身的磨损。从功能特性来看，这种内联直列接头属于刚性联轴器的一种，不具备补偿两轴相对偏移的能力，因此更适合用在两轴能保证严格对中的传动场合，比如安装底板经过精密加工、轴承座定位精度足够的小型设备上，它的优势在于结构简单、零件数量少、整体刚性好，传动过程中没有回程间隙，能准确传递扭矩和运动，对于需要精确传动比的场合非常适用，比如小型钻头的动力传输，动力从电机输出后通过这个联轴器直接传递到钻头上，不会因为联轴器的间隙导致钻孔时出现进给偏差，能保证钻孔的位置精度和加工稳定性。

　　很多人在做微型设备传动设计时，容易在连接构件上选型不当，要么选用了尺寸过大的联轴器导致安装空间不足，要么选用了间隙过大的柔性联轴器导致传动精度不足，这款针对3mm轴设计的内联接头，刚好填补了微型刚性轴连接的空白，整体结构没有多余的设计，所有尺寸都围绕3mm轴的连接需求展开，外壁做了光滑的圆柱面处理，没有突出的结构，安装时不会和周边的其他构件产生干涉，径向的固定孔采用标准螺纹规格，配套的紧定螺钉属于通用标准件，后期维护更换也非常方便，不需要定制特殊的紧固件。在三维建模过程中，这类构件的建模重点在于内孔与外圆的同轴度保证，以及径向固定孔的位置精度，建模时要注意内孔的公差配合，因为要和3mm轴形成间隙配合方便安装，同时间隙不能过大否则会影响传动精度，侧壁的固定孔位置要距离套筒端面有足够的距离，保证紧定螺钉锁紧时能压在轴的有效接触面上，不会压到轴端的倒角位置导致锁紧失效。
