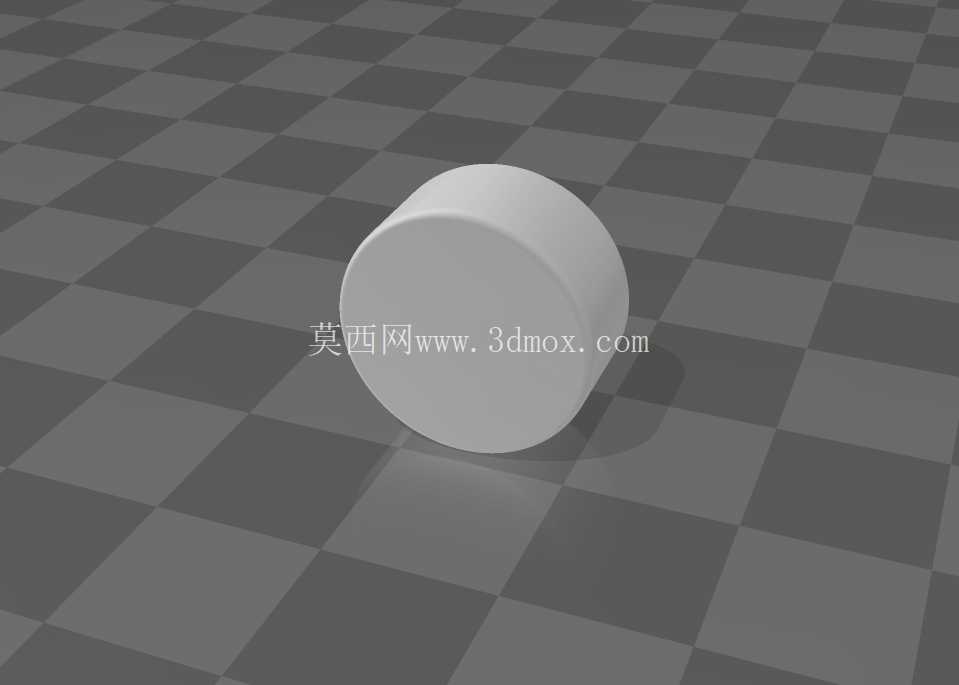

直径6mm厚度3mm圆形磁吸固定件结构

　　日常做设备结构排布时，这类小尺寸圆形磁块的使用场景其实覆盖得非常广，从工装夹具的快速定位，到小型电控盒的盖板免螺丝固定，再到桌面治具的可拆卸模块拼接，都能看到这类标准圆形磁件的身影。很多刚入行的结构工程师在做磁吸固定方案时，容易忽略磁件的安装边界预留，要么把安装槽开得过深导致磁吸力被厚壁削弱，要么槽位公差放得太大导致磁块装配后出现歪斜，最终影响贴合面的磁吸效果。这款直径6mm厚度3mm的圆形磁块，本身采用轴向充磁的结构设计，两个圆形端面分别为N极与S极，磁通量集中在两个平行端面，侧面的漏磁控制在较低水平，在密集排布多个磁块的场景下，相邻磁件之间的侧向磁干扰会被控制在可接受范围内，不会出现相邻磁块互相吸偏导致装配错位的问题。从实际安装的角度来说，这类磁块的常规安装方式分为两种，一种是直接在安装基体上开出直径6.1-6.2mm、深度2.9-3.0mm的沉槽，将磁块压入槽内后使用结构胶点胶固定，这种安装方式适合基体为非金属材质比如亚克力、电木、3D打印件的场景，沉槽的深度略小于磁块厚度，可以保证磁块的工作面略高于安装基面0.1mm左右，确保磁吸时两个贴合面能完全接触，避免因为安装基面的平面度误差导致磁吸力打折扣。另一种安装方式是针对金属基体的场景，可以在基体上攻出细牙螺纹或者加装金属衬套，不过这种方式用在6mm直径的小磁块上比较少，更多是用在直径10mm以上的大规格磁块上。

　　在做治具设计的时候，这类小磁块特别适合用来固定轻薄的钣金件、塑料片或者PCB板，相比弹簧卡扣的固定方式，磁吸固定不会在工件表面留下压痕，而且拆装的时候不需要额外的解锁动作，取放工件的效率会高很多，尤其是在需要频繁更换工件的测试工位、组装工位上，用这类小磁块做快速固定，能大幅降低操作的动作复杂度。需要注意的是，在排布这类磁块的时候，要提前计算好固定所需的总吸力，单个6x3mm的圆形磁块垂直吸附面的静吸力大概在几百克级别，具体数值会根据吸附材质的导磁率、贴合面的表面粗糙度变化，如果需要固定重量更大的工件，可以按照对称排布的方式增加磁块数量，不要把所有磁块都集中在工件的单侧，不然会出现工件单侧翘起、固定不稳的问题。

　　另外在建模的时候，要注意磁块和被吸附工件之间不要预留过大的间隙，哪怕是0.2mm的空气间隙，都会让磁吸力出现明显的衰减，所以如果设计中需要在磁块和工件之间加一层隔离膜或者装饰面，要尽量把隔离层的厚度控制在0.1mm以内，同时保证隔离层的材质为非导磁材料，避免出现磁短路的问题。很多工程师在做装配验证的时候，会发现磁块的实际吸力达不到预期，除了间隙的问题之外，还有可能是吸附面的材质不是纯铁或者低碳钢，比如用了不锈钢、铝合金这类不导磁或者弱导磁的材料做吸附板，这种情况下哪怕磁块本身的磁性能再好，也没法产生足够的吸附力，所以在方案设计初期就要确认吸附配对件的材质，避免后期出现方案失效的问题。还有一个容易被忽略的细节，就是这类烧结钕铁硼材质的磁块本身质地偏脆，在压入安装槽的时候不能用硬质锤子直接敲击端面，不然很容易出现磁块崩边、开裂的问题，正确的装配方式是用塑料或者铜质的压头，缓慢均匀施压把磁块压入槽内，如果是过盈量较大的配合，可以在槽壁涂少量润滑脂降低装配阻力，避免磁块在压入过程中因为受力不均碎裂。在做整机的可靠性设计时，还要考虑磁块的工作环境温度，如果设备的工作环境温度超过磁块的最高工作温度，会出现不可逆的退磁问题，所以如果是用在靠近热源的工位，要提前确认磁块的耐温等级，不要用普通的N系列牌号磁块去适配高温工况。

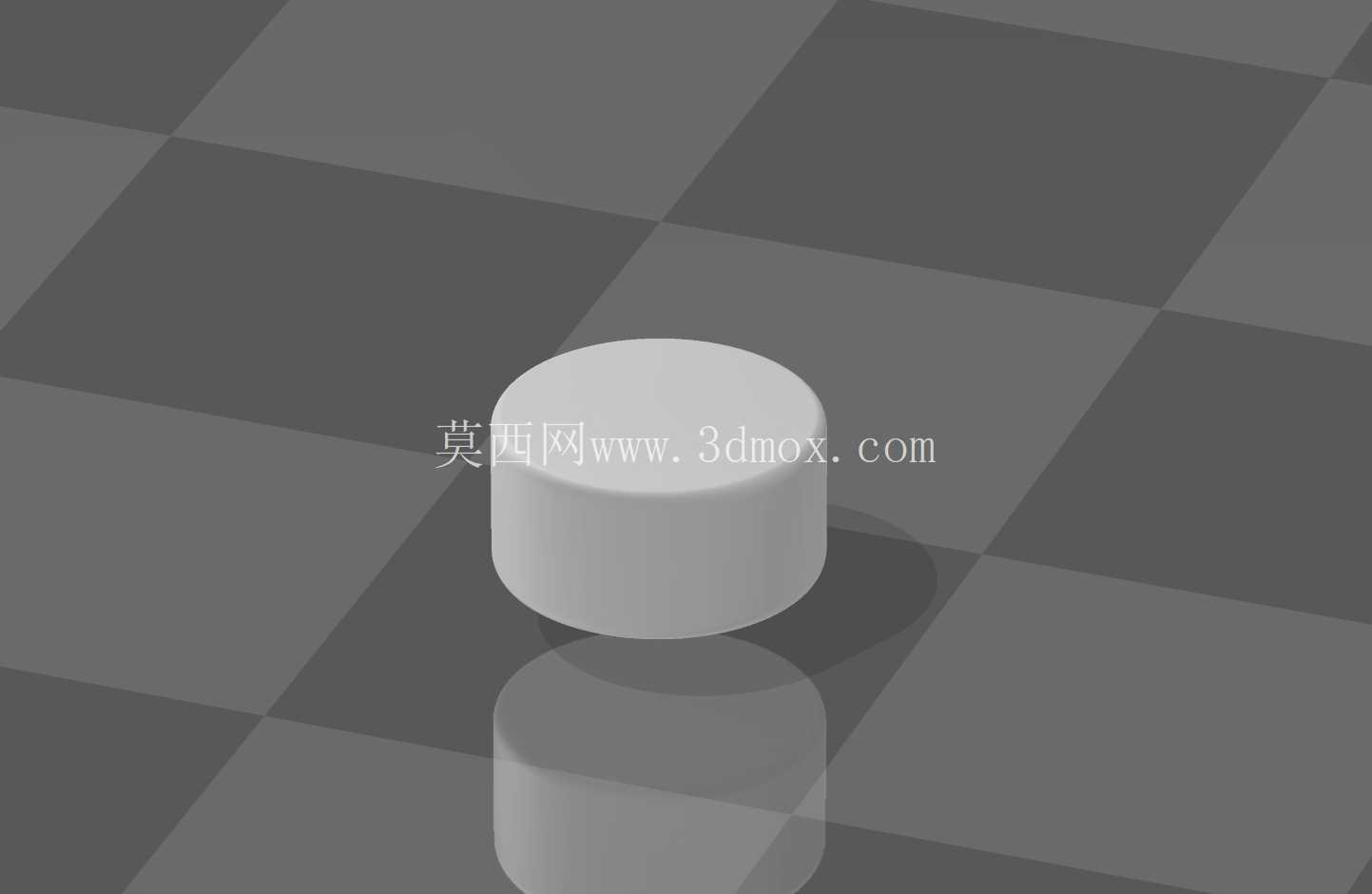

　　另外在长期有振动的设备上使用这类磁块做固定时，一定要配合结构胶做辅助固定，不然长期的振动可能会导致磁块从安装槽内脱落，造成设备故障。从建模的细节来看，这个圆形磁块的边缘做了极小的倒角处理，既可以避免装配时锐边刮伤操作人员，也能在压入安装槽的时候起到导向作用，不会因为边缘的毛刺导致卡滞。整个磁块的圆柱面和两个端面的垂直度控制在常规五金件的公差范围内，装配后不会出现端面倾斜的问题，能保证磁吸时整个端面完全贴合吸附面，不会出现局部间隙导致吸力损失。在做模块化设备的拼接设计时，这类小磁块也可以用来做模块之间的预定位，先靠磁吸力把两个模块吸合对齐，再拧上紧固螺丝，能大幅降低组装时的对位难度，尤其是在空间狭小、没法用手扶着对位的装配场景下，这种磁吸预定位的设计能节省不少组装时间。
