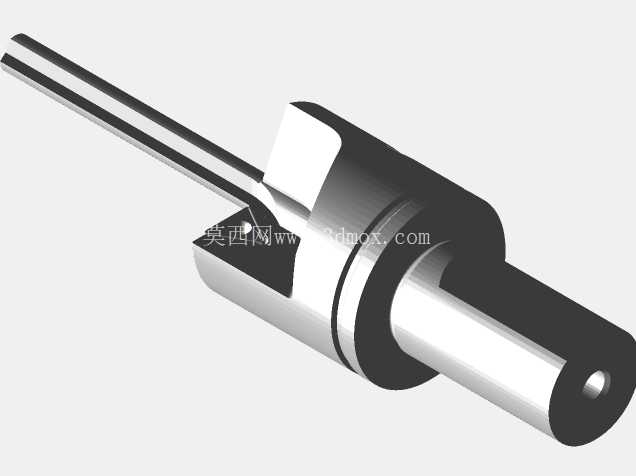

Viper发动机缸体加工组合钻锪修边刀具

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1154255
  • Viper发动机缸体加工组合钻锪修边刀具
  • Viper发动机缸体加工组合钻锪修边刀具
  • Viper发动机缸体加工组合钻锪修边刀具

  在高性能发动机缸体的机加工产线环节,缸体上各类安装孔、油路孔的复合加工一直是影响加工节拍与孔位精度的核心工序,这款适配Viper系列发动机缸体加工的组合钻环刀具,正是针对缸体加工中钻孔、孔口锪平、修边三道工序合并的需求开发的专用机加工刀具。从实际加工场景来看,Viper发动机缸体采用高硅铝合金压铸成型,部分孔位周边存在铸造飞边、分型面错位的问题,传统单工序刀具需要依次完成钻孔、换刀锪平、换刀修边,多次换刀带来的定位误差会直接导致孔位同轴度超差,孔口倒角不均的问题,在高转速加工工况下还容易出现振纹,影响后续螺栓装配的密封性与连接强度。

  这款组合刀具在设计时将钻削切削部、锪削成型面、修边切削刃集成在同一刀体上,刀体采用莫氏锥柄作为安装接口,能够直接适配加工中心的标准刀柄,安装时的径向跳动控制在0.02mm以内,不需要额外定制非标刀柄,降低了产线的刀具适配成本。刀具的钻削部分采用硬质合金直槽钻结构,排屑槽经过抛光处理,加工铝合金时切屑能够顺利沿槽排出,不会出现切屑缠绕刀体刮伤已加工孔壁的问题;锪削部分的成型刃口与钻削部保持固定的轴向尺寸差,当钻削进给至设定深度时,锪削刃刚好接触孔口端面,一次进给即可完成孔口端面的锪平加工,保证孔口端面与孔轴线的垂直度在0.015mm以内,满足发动机缸体螺栓安装面的平面度要求;修边刃口设置在锪削刃的外侧,带有15度的导入角,在锪平进给的过程中能够顺带刮除孔口周边的铸造飞边与分型错位残留,不需要后续安排人工去毛刺工序,单孔加工节拍相比传统分序加工缩短40%以上。

  从安装边界来看,刀具的柄部直径适配常规BT40、BT50刀柄的夹持范围,刀体最大回转直径根据加工孔位的周边避让空间设计,在缸体狭窄的型腔内部加工时不会与缸壁、加强筋发生干涉,刀具的轴向总长经过精确核算,在加工中心Z轴行程范围内能够覆盖所有待加工孔位的深度要求,不需要调整机床的软限位参数。在实际切削参数匹配上,针对高硅铝合金的加工特性,这款刀具推荐的切削线速度控制在200-300m/min,每转进给量0.1-0.15mm/r,加工过程中采用乳化液冷却,能够保证刃口的使用寿命,单刃可连续加工800件以上的缸体孔位,刃口磨损后只需要更换前端的可转位刀片,不需要整体报废刀体,进一步降低了批量加工的刀具损耗成本。

  刀具的切削刃角度经过反复优化,钻削部分的顶角采用135度的双顶角结构,钻入缸体铸造表面时不会出现滑移偏斜,即使是在带有铸造斜度的毛坯表面钻孔,也能保证孔位的位置度在0.05mm以内,满足发动机缸体孔系的位置精度要求;锪削刃的后角设置为8度,既保证了刃口的锋利度,又有足够的支撑强度,锪削加工时不会出现让刀现象,保证孔口平面的平面度;修边刃口带有微小的圆弧过渡,刮除飞边后不会在孔口留下尖锐的毛刺,加工完成的孔口可以直接进入下一装配工序,不需要额外的孔口打磨处理。在产线的实际应用中,这款组合刀具还适配带内冷通道的刀柄,切削液可以通过刀体内部的通孔直接输送到钻削刃口位置,及时带走切削产生的热量,同时辅助冲排切屑,避免切屑在孔底堆积造成的孔径扩大、孔壁划伤问题,在长时间的批量连续加工过程中,孔径的尺寸稳定性能够控制在IT7级精度范围内,完全满足发动机缸体孔系的加工精度要求。
