复古单座滑翔机精细三维造型设计

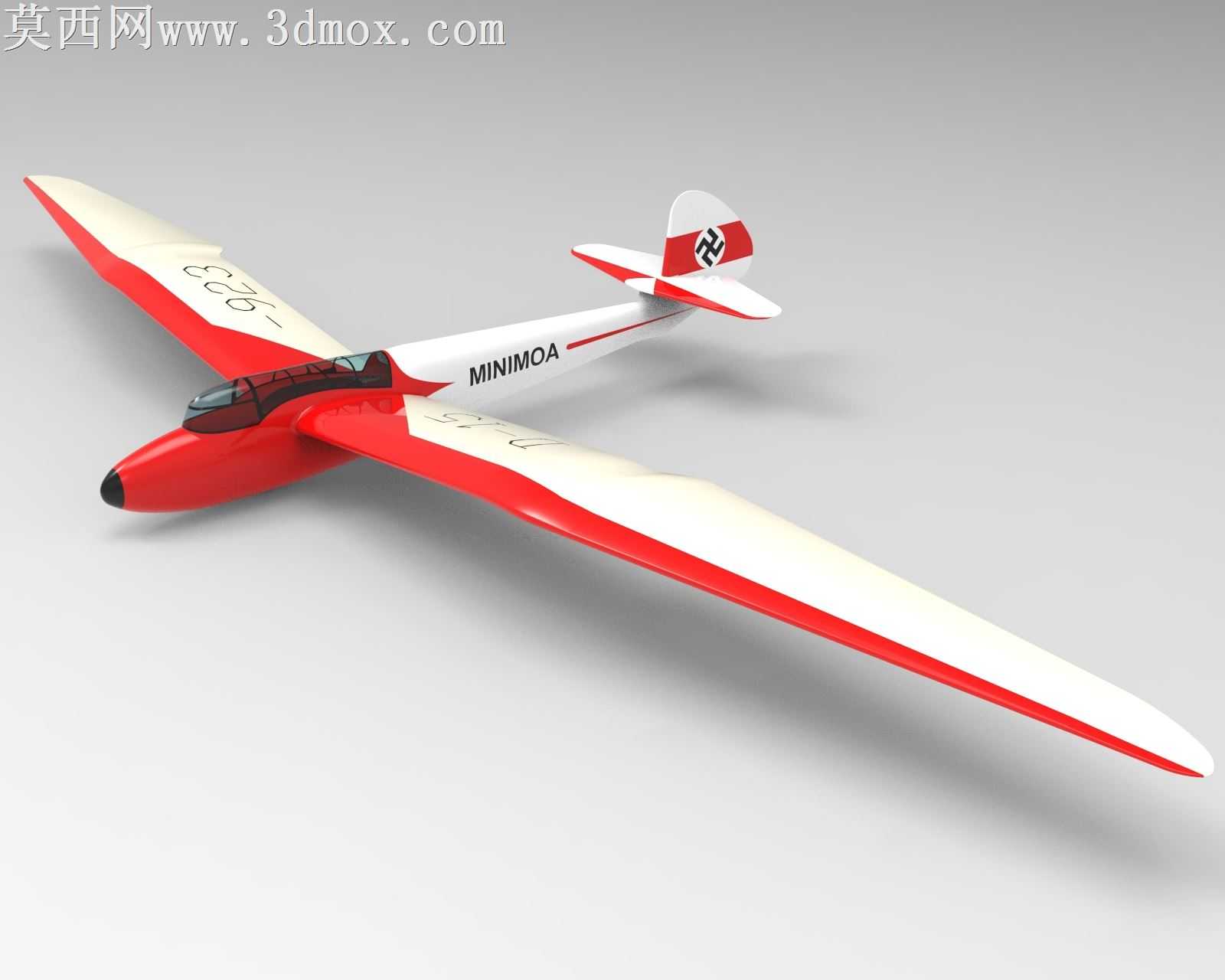

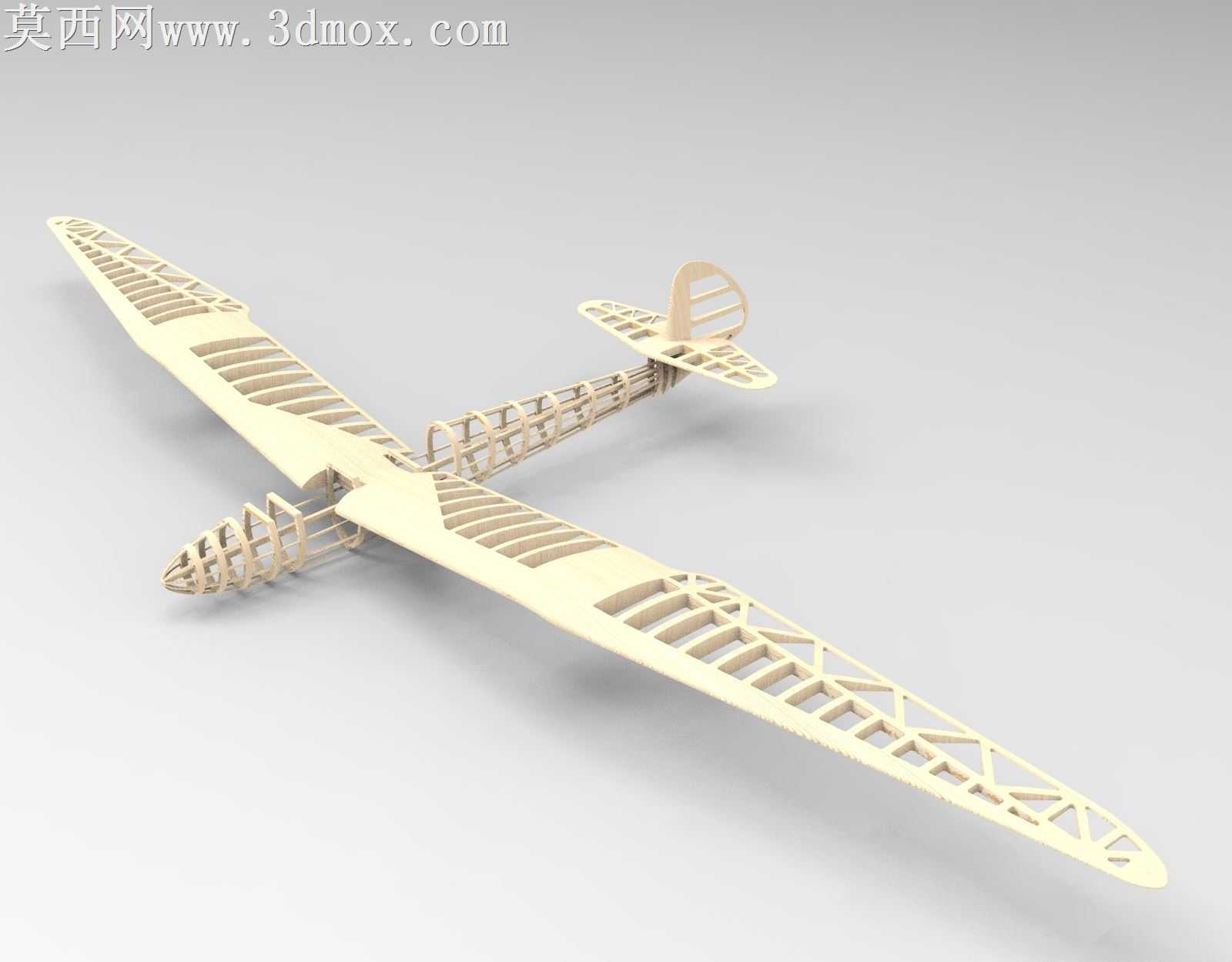

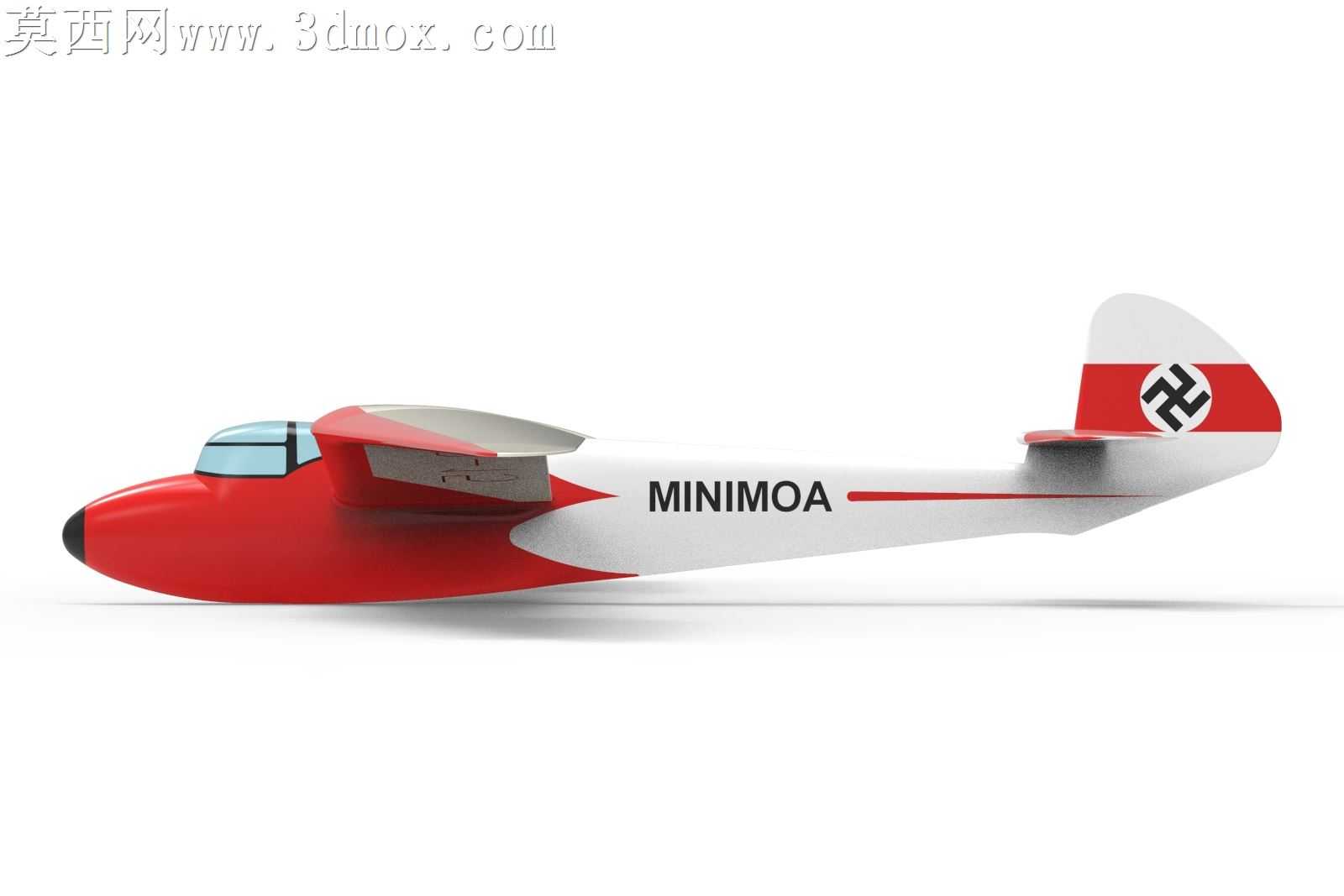

木质骨架加蒙皮的老式滑翔机结构，最容易在曲面衔接处出现装配应力集中的问题，尤其是翼身融合段，早年实机制造时经常因为翼根处曲面过渡不连续，飞行中蒙皮受气流撕扯出现开胶撕裂的故障。这款模型在处理翼根与机身的衔接曲面时，没有直接用简单的放样命令硬接，而是沿着翼梁延伸方向做了12度的渐消曲面过渡，把机翼根部的受力面顺着机身纵梁方向分散开，对应实机制造时的层板加强区做了0.3mm的内嵌凸台，既还原了老式滑翔机的蒙皮张紧质感，也能在后续做3D打印验证时避免翼根处出现层间断裂。尾翼部分的支撑结构没有做简化的一体成型，而是还原了细钢索张紧的连接逻辑，垂尾与平尾的连接座预留了0.12mm的装配公差，对应实际组装时的张紧调节余量，不会出现钢索建模长度固定、装配后尾翼角度偏移的问题。机身侧面的标识线条没有直接做贴图贴合，而是沿着曲面曲率做了0.05mm的浅凹槽蚀刻效果，就算做实体喷涂加工，也能顺着凹槽精准定位涂装边界，不会出现曲面处标识扭曲错位的情况。座舱盖的曲面做了双层结构处理，外层是透明的流线型外罩，内层还原了老式座舱的框架结构，两层之间预留了0.2mm的间隙，对应真实亚克力座舱盖的安装厚度，做透明件打印时不会因为壁厚不均出现透光发雾的问题。机翼前缘的红色涂装区，顺着翼型的最大厚度线做了边界分割，刚好对应实机上的前缘防磨层覆盖范围，没有为了视觉效果随意调整涂装边界，还原了1930年代滑翔机的设计细节。尾翼上的标识位置也严格对应实机的垂尾重心配平区，没有随意挪动位置破坏整机的视觉平衡。整机的曲面拆分完全适配小尺寸FDM打印的加工逻辑，所有曲面的最小曲率半径都大于1.2mm，不需要额外加支撑就能打印出光滑的翼面效果，机翼与机身的连接采用了隐藏式的榫卯定位结构，组装时不需要额外打胶定位，对准榫槽就能保证机翼的安装角误差控制在0.5度以内，完全符合小比例航模的飞行调试精度要求。机身内部预留了微型接收机和电池的安装空腔，空腔的位置刚好落在整机的重心点附近，不需要额外加配重就能满足滑翔飞行的重心要求，不会出现为了容纳电子设备随意挖空结构、破坏机身纵梁强度的问题。
