工业重载型钢制焊接托盘结构设计

这款钢制焊接托盘的设计初衷，是解决车间内重型工件周转、铸造工序间物料暂存的承载需求，区别于常规仓储用的塑料或轻型冲压托盘，整体采用型钢焊接成型，适配铸造车间、机加工车间的重载物料流转场景，可配合叉车完成跨工位转运，也可作为生产线旁的固定物料托架使用，承载面的框架布局充分考虑了异形铸件的支撑需求，避免工件放置时出现局部应力集中导致的变形问题。

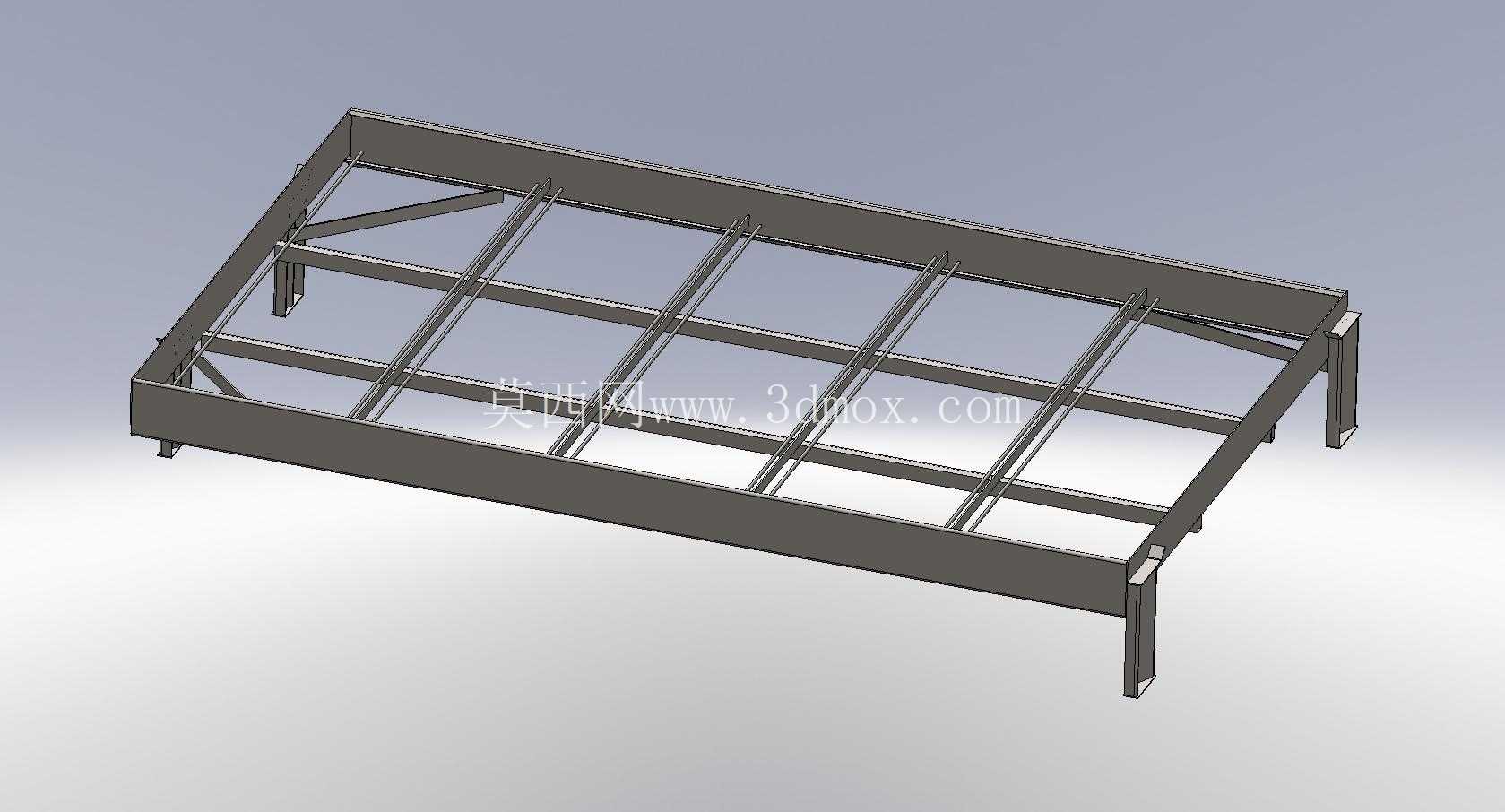

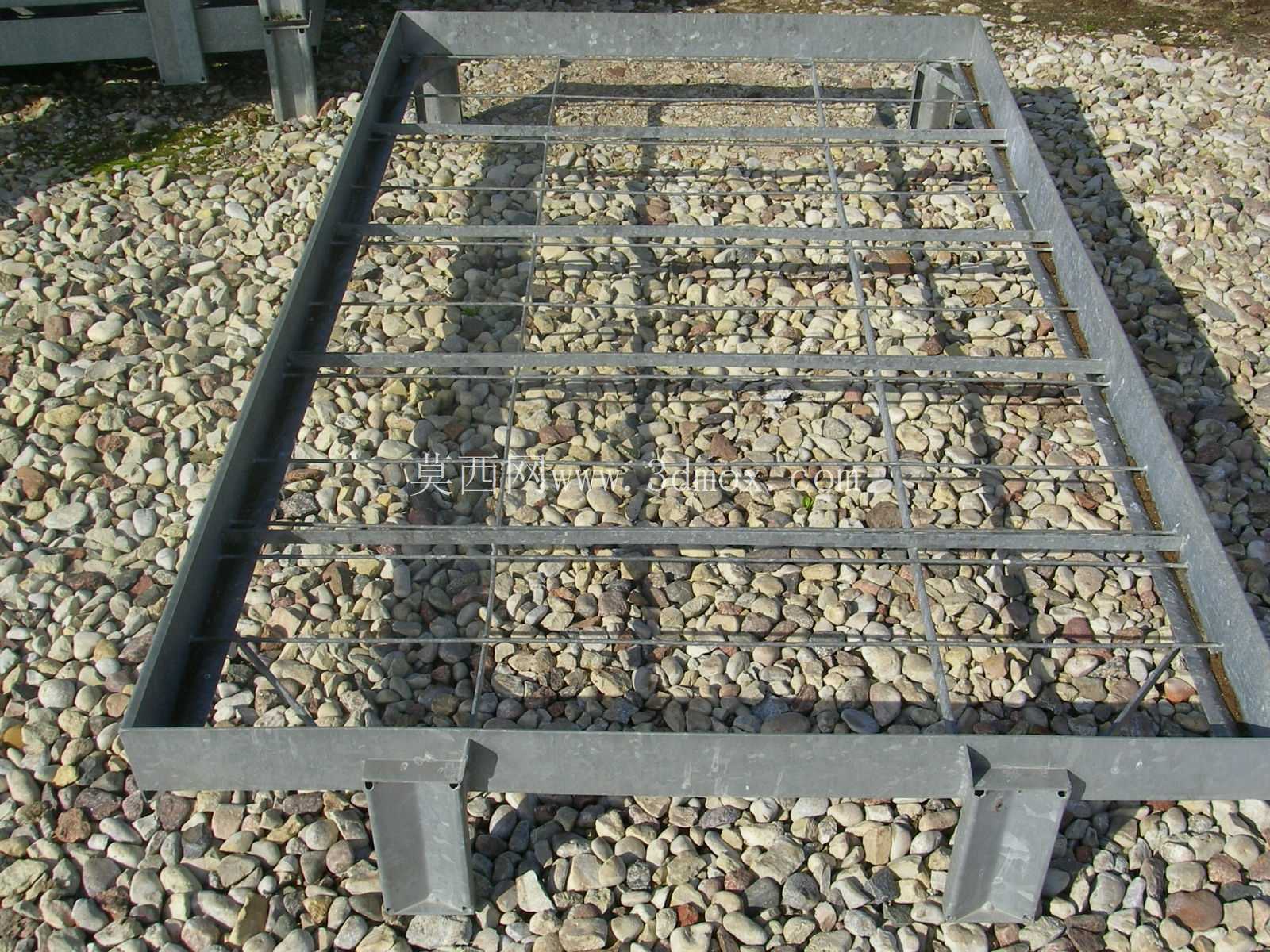

从结构设计逻辑来看，整体采用矩形外框作为主承载边界，内部沿长度方向均匀布置纵向承载梁，横向设置多道连接横梁形成网格状支撑面，这种布局既可以保证托盘整体的抗弯刚度，又能有效降低整体自重，减少不必要的材料损耗。支腿部分采用与外框同规格的型钢裁切后焊接固定，支腿底部预留了叉车作业的插齿空间，同时支腿的高度经过反复核算，既满足手动液压叉车、平衡重式叉车的插齿进入高度要求，也兼顾了托盘堆叠时的定位需求，堆叠时上层托盘的支腿可卡入下层托盘的横梁间隙，避免堆叠滑移。

在实际应用场景中，这类托盘主要用于铸造车间的砂型转运、铸件冷却后暂存、机加工工序间的半成品周转，相比木质托盘，其抗冲击性能更强，不会因为铸件的高温余温出现灼烧损坏，也不会因为金属工件的棱角磕碰出现结构破损，使用寿命是普通木托盘的8-10倍。支撑面的横梁间距经过针对性调整，可适配不同尺寸的铸件放置，对于底部带有凸起结构的异形铸件，网格状的支撑面可以避开凸起位置，保证工件放置平稳，不会出现倾斜滑落的风险。

设计过程中充分考虑了焊接工艺的可行性，所有型材的拼接位置均预留了足够的焊接操作空间，避免出现无法施焊的死角，焊缝采用连续角焊缝，焊后无需额外打磨外观，满足工业载具的实用需求即可。外框的边角位置做了小幅切角处理，避免转运过程中尖锐边角磕碰人员或其他设备。整体结构没有采用复杂的折弯件或定制型材，全部采用市场常规供应的矩形管、角钢等标准型材裁切焊接，加工门槛低，普通具备焊接能力的车间即可自行制作或维修，损坏后可直接更换局部变形的型材，维护成本极低。

安装与使用边界方面，托盘的整体外廓尺寸适配标准货运车厢的内部宽度，可直接装入厢式货车完成厂间转运，无需额外的适配工装。支腿的跨距设计保证了空载或满载状态下的放置稳定性，即使在略有不平整的车间地面上，也不会出现晃动侧翻的问题。承载面的水平度公差控制在每米2mm以内，保证高精度工件放置时不会因为支撑面倾斜出现测量误差。考虑到铸造车间的多尘、多切削液环境，整体结构没有封闭的腔体，不会积存铁屑、砂粒或切削液，清理时直接用压缩空气吹扫即可完成清洁，不会出现杂物残留导致的工件硌伤问题。

不同于常规的平面整板托盘，这种网格结构的通风性能更好，对于刚完成浇注的高温铸件，放置在该托盘上可实现底部空气流通，加快铸件的冷却速度，缩短工序等待时间。同时镂空结构也方便起吊作业时吊具的挂钩穿入，当需要配合行车吊运重型工件时，可直接将吊绳穿过托盘的横梁间隙，将托盘与工件整体起吊，无需额外捆绑固定，大幅提升吊装作业的效率。结构设计时也考虑了长期使用的疲劳强度，所有受力节点均做了加强处理，在额定承载范围内长期使用不会出现焊缝开裂或型材变形的问题，可满足车间连续三班倒的高频周转使用需求。
