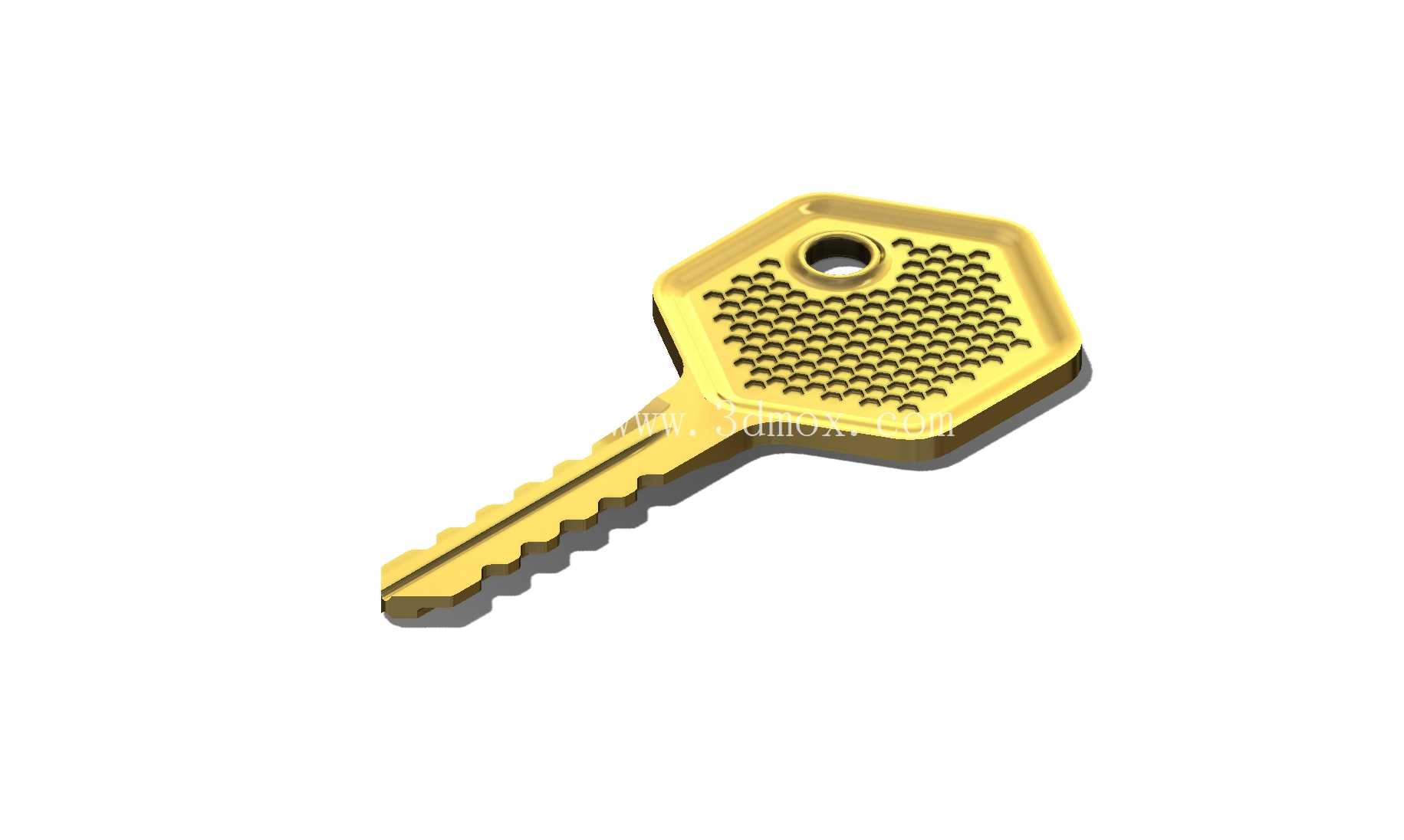

六边形防滑柄家用开锁金属钥匙结构设计

　　日常民用锁具配套的开锁构件，是锁具系统中直接与用户交互、传递开锁扭矩的核心执行部件，这款六边形柄钥匙的结构设计，完全围绕民用挂锁、室内木门弹子锁的实际使用场景展开，没有多余的装饰性冗余结构，每一处几何特征都服务于实际使用需求。先看齿形部分的设计，这是钥匙与锁芯弹子直接配合的核心区域，齿形的起伏高度、齿距公差直接决定了开锁的顺畅度与互开率，建模时齿部的每个台阶面都做了0.1mm的圆角过渡，避免长期插拔过程中锐角刮蹭锁芯弹子造成磨损，同时齿根位置的厚度控制在2.2mm，既保证了插入锁芯时的结构强度，不会因为施加扭矩出现齿部弯折断裂，又能适配市面上绝大多数常规民用弹子锁的锁芯插槽宽度，不会出现插不进或者旷量过大的问题。

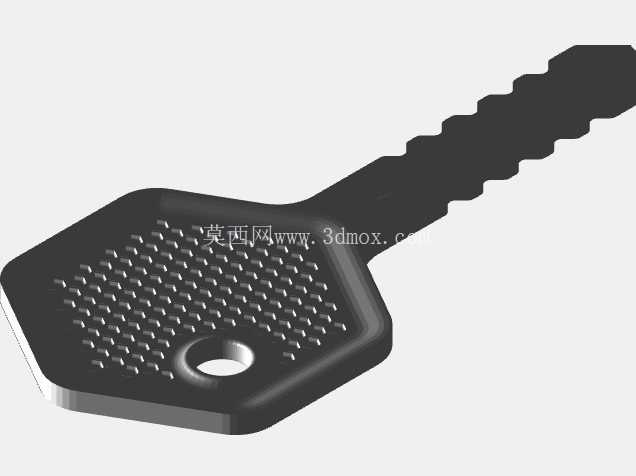

　　再看握持的柄部结构，采用正六边形的外轮廓设计，并非单纯的造型选择，实际使用中当锁芯出现卡顿、需要施加更大扭矩转动时，六边形的平面可以给手指提供足够的摩擦力，不会像圆形柄那样出现打滑的情况，同时六边形的每个边都做了15度的拔模斜度，不管是采用金属压铸还是粉末冶金工艺生产，都能顺利脱模，不需要额外做后期的结构修整。柄部表面的密集凹坑纹理，不是装饰性的网格，是专门设计的防滑结构，当手上沾有水或者油污的时候，这些均匀分布的凹坑可以增加手指与钥匙柄之间的接触摩擦力，避免拧动钥匙的时候出现滑脱，同时凹坑的深度控制在0.3mm，不会因为纹理过深积攒灰尘污垢，日常使用后很容易擦拭清洁。柄部顶端的悬挂孔，内径设计为6mm，这个尺寸是经过实际验证的，既可以穿入常规的钥匙圈金属丝，也能适配市面上绝大多数的钥匙扣挂环，孔的边缘做了整圈的R0.5mm圆角，避免长期悬挂使用时孔边的锐角切割钥匙圈的金属镀层，延长钥匙圈的使用寿命。从安装边界和适配性来看，钥匙整体的插入段长度控制在22mm，这个长度刚好覆盖常规民用弹子锁芯的弹子排布区域，不会因为插入过深顶到锁芯内部的防尘结构，也不会因为插入过浅导致弹子无法完全对齐出现卡滞。

　　钥匙整体的厚度均匀控制在2.5mm，柄部和齿部的过渡位置做了平滑的斜面衔接，没有出现台阶突变，一方面是减少插拔过程中与锁芯口的剐蹭，另一方面是避免应力集中，当用户施加较大扭矩拧动钥匙时，应力可以均匀分散到整个柄部，不会在过渡位置出现断裂。从生产工艺适配的角度来说，整个模型的所有壁厚都保持均匀，没有出现局部过厚或者过薄的区域，不管是采用锌合金压铸还是黄铜冲压工艺生产，都不会出现缩孔、充型不满的铸造缺陷，后续的抛光、电镀工序也不需要额外做大量的打磨修整，能有效降低批量生产的加工成本。实际使用场景中，这款钥匙除了常规的开锁功能，六边形的柄部还可以在应急情况下作为小型的拧动工具，比如拧动规格较小的六角螺母、撬开轻薄的包装封条，这也是六边形轮廓设计带来的附加实用价值，不需要额外增加结构就能拓展使用场景。齿部的末端做了30度的导向斜角，插入锁芯的时候不需要刻意对齐插槽角度，顺着导向斜角就能顺利滑入锁芯，尤其是在光线不好的夜间开门场景下，这个导向结构能大幅提升插拔的顺畅度，不需要反复调整钥匙角度。

　　整个模型的几何特征没有复杂的曲面结构，所有的特征都是规则的拉伸、切除成型，不管是做手板验证还是批量开模生产，加工难度都很低，尺寸公差容易控制，能保证批量生产时每一把钥匙的齿形精度都符合锁具的配合要求，不会出现同一批次钥匙有的能开有的不能开的品控问题。另外，柄部的防滑凹坑采用均匀的矩阵排布，每个凹坑之间的间距保持1.2mm，这个间距既保证了防滑效果，又不会因为凹坑过密导致压铸时模具的纹理部分容易损坏，提升模具的使用寿命，降低生产过程中的模具维护成本。从结构强度校核的角度，在齿部施加3N·m的扭矩时，整个钥匙的最大应力出现在齿根位置，数值远低于锌合金或者黄铜的屈服强度，正常使用情况下不会出现扭断、变形的问题，完全满足民用锁具钥匙的使用寿命要求。
