无人机底部挂载PS3摄像头固定支架结构

在小型多旋翼无人机的视觉改装作业中，外置视觉传感器的挂载可靠性一直是结构设计环节需要重点考量的内容，这套适配PS3系列摄像头的底部挂载支架，正是针对低空航拍、视觉定位、简易避障等场景的加装需求设计，解决了消费级无人机原厂无预留通用视觉安装位、第三方摄像头固定不稳、振动导致画面畸变的实际问题。

从实际使用场景出发，这类支架主要服务于DIY改装无人机、小型作业无人机的视觉模块加装，不少开发者会选用PS3摄像头作为低成本视觉输入硬件，这类摄像头体积小巧、成像帧率满足基础视觉算法需求，但本身没有配套的无人机安装结构，直接用扎带或者双面胶固定不仅容易在飞行中脱落，还会因为机身振动导致摄像头光轴偏移，直接影响视觉定位、光流测算的精度，这套支架就是为了填补这个安装空白，让摄像头和无人机机身形成刚性连接，同时预留足够的调节空间适配不同的安装需求。

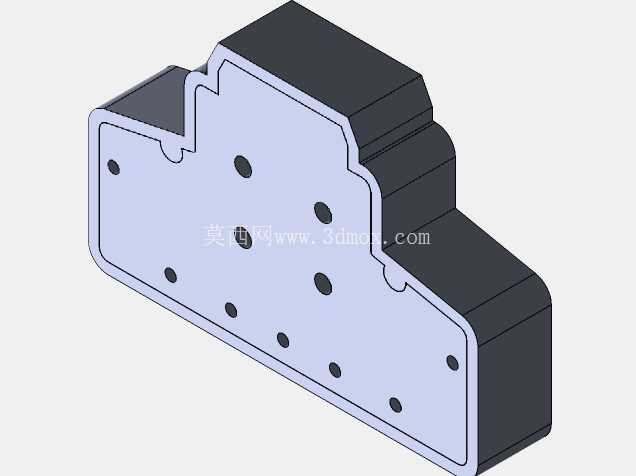

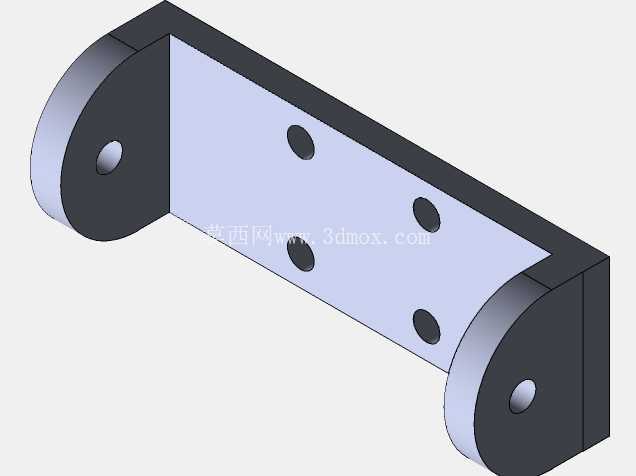

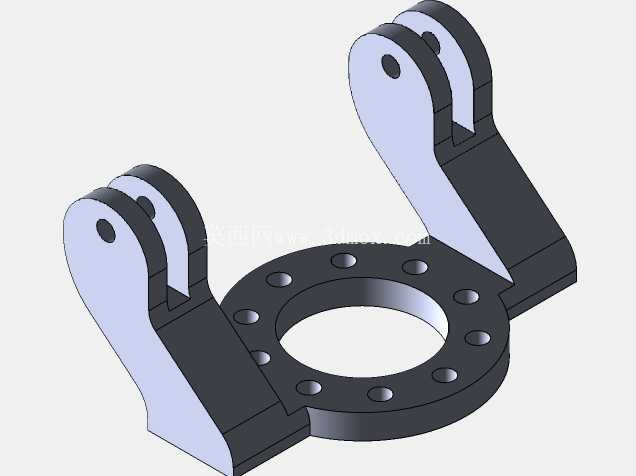

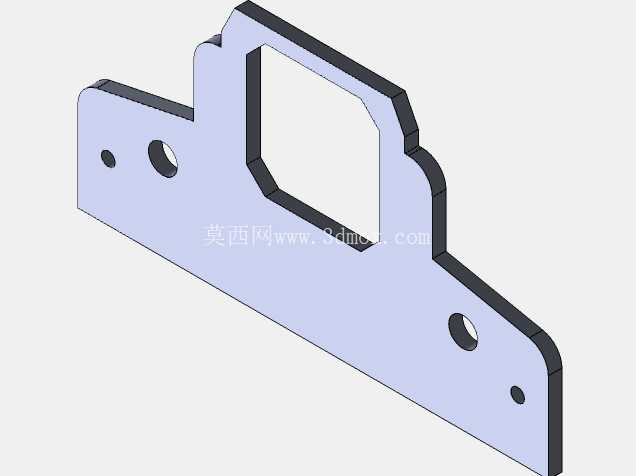

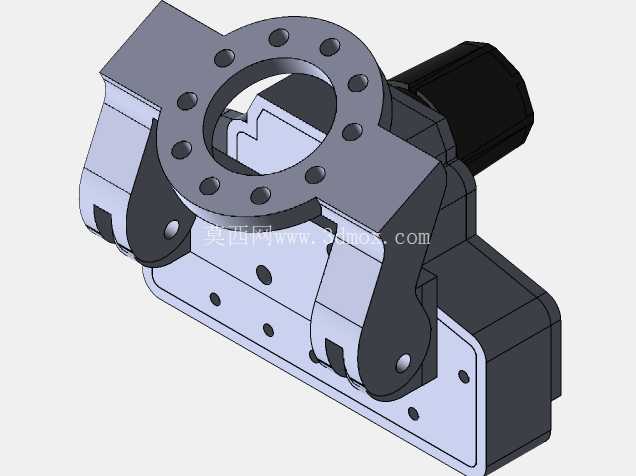

结构设计上，支架整体分为三个功能区段，最上方的法兰连接盘是和无人机机身底部的对接接口，盘面上均匀分布了10个安装孔，孔位采用环形等距排布，这种设计的好处是可以适配不同孔距的无人机底部安装座，不需要额外做转接板就能完成固定，法兰盘中心做了大尺寸镂空，一方面是为了减轻整体重量，对于无人机挂载件来说，每一克的重量节省都能提升有效续航，另一方面这个镂空位置可以避开摄像头的接线端，让USB线缆可以直接从中心穿过连接到飞控或者机载计算单元，不会出现线缆弯折、被旋翼气流吹动干扰飞行的问题。中间的铰接支撑段是连接法兰盘和摄像头固定座的核心结构，两侧采用对称的悬臂式支撑臂，臂上预留了铰接销轴孔，安装时可以根据实际拍摄需求调整摄像头的俯仰角度，调整到位后通过销轴处的紧固件锁死，既满足不同作业场景下的摄像头视角需求，比如向下垂直拍摄做地面影像采集，或者向前倾斜一定角度做前向视觉避障，又能保证锁紧后不会因为飞行中的气流冲击出现角度偏移。最下方的摄像头固定座采用和PS3摄像头外形匹配的卡槽式设计，座体上预留了多个定位孔，安装时摄像头可以直接嵌入卡槽内，通过螺丝从侧面和底部完成固定，完全贴合摄像头的外壳轮廓，不会出现松动旷量，固定座的边缘做了倒角处理，避免安装时刮伤摄像头外壳，也减少飞行过程中的风阻。

安装边界方面，这套支架的整体高度控制在较低范围内，不会让摄像头过度突出于无人机机身底部，避免起降过程中摄像头直接接触地面造成磕碰，法兰盘的外径尺寸适配多数中小型多旋翼无人机的底部安装间距，不需要对无人机机身做打孔、切削等破坏性改装，直接利用机身原有的安装孔位就能完成固定。固定座的内部卡槽尺寸完全匹配PS3摄像头的外形尺寸，安装后摄像头的镜头中心和法兰盘的中心保持同轴，不会出现偏心导致的视角偏移，两侧支撑臂的间距经过测算，既不会遮挡摄像头的侧面接线，也不会在镜头视角范围内出现结构件穿帮的问题，保证拍摄画面的完整性。

从结构强度角度考虑，支架的受力路径做了针对性优化，飞行过程中摄像头的重量通过固定座传递到两侧支撑臂，再通过支撑臂均匀分散到上方的法兰盘上，不会出现应力集中的薄弱点，即使在无人机做加速、急转弯、急停等机动动作时，支架也能保持足够的结构刚性，不会出现形变导致摄像头位置偏移。所有的安装孔位都做了沉头设计，紧固件安装后不会突出于支架表面，既减少风阻，也避免突出的螺丝头刮碰到机身或者线缆。铰接位置的接触面做了防滑处理，锁紧后依靠接触面的摩擦力保持角度稳定，长时间飞行也不会出现角度下滑的问题。

实际使用中，这套支架不需要搭配额外的转接配件，拿到后可以直接完成摄像头和无人机的组装，对于做无人机视觉开发的从业者来说，不需要额外花费时间设计制作安装结构，能够大幅缩短改装调试的周期，而且刚性连接的结构能够有效过滤机身传递到摄像头的高频振动，减少画面的果冻效应，提升视觉算法的运行稳定性。支架的整体重量控制在很轻的区间，不会给无人机带来过多的负载负担，对续航的影响几乎可以忽略，同时结构件的壁厚经过优化，在保证强度的前提下尽可能做薄，进一步降低整体重量。考虑到户外作业的使用环境，支架的结构没有多余的凹槽和缝隙，不容易积累灰尘和雨水，日常维护只需要简单擦拭即可，铰接位置的紧固件采用标准件，后期如果出现松动可以直接用常规工具锁紧，维护成本很低。
