长条形压铸成型模结构设计

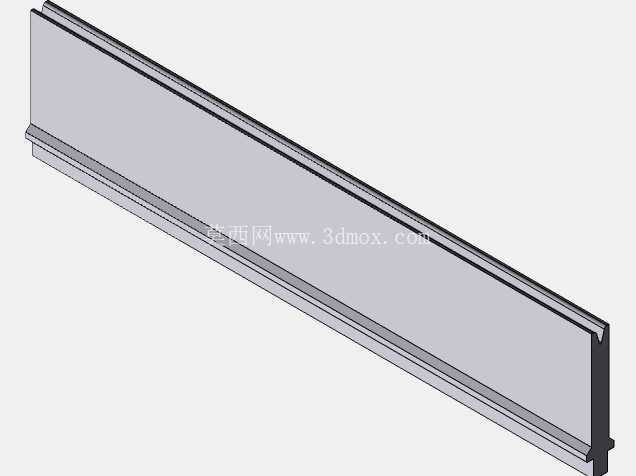

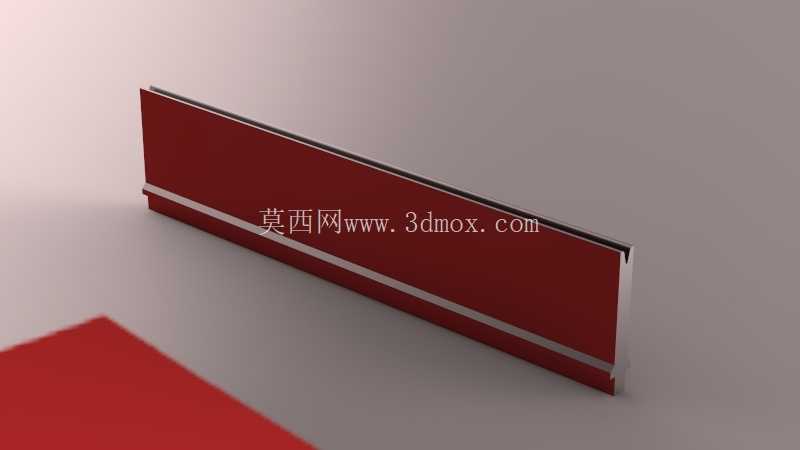

这套长条形构件的压铸成型模，主要面向狭长型薄壁金属构件的批量压铸生产场景，常见于装饰条、设备侧封边条、线性安装基座这类截面统一、长度方向尺寸远大于截面尺寸的压铸件生产。在实际生产线上，这类模具通常配套卧式冷室压铸机使用，针对锌合金、铝合金这类流动性较好的有色金属压铸工况设计，模架整体采用长条式布局，适配压铸机的哥林柱间距安装边界，安装时需保证模具长度方向与压铸机料管送料方向垂直，避免长模架偏载导致的锁模力不均问题。

从功能特性来看，模具的成型型腔沿长度方向做了等截面延伸设计，进料口设置在型腔长度方向的一端，配合多段式排气槽布置在型腔另一端以及分型面的长侧边，解决长条形型腔填充时末端容易卷气、产生气孔缺陷的问题。模具的动定模镶块采用分段拼接结构，因为整体长度较长，整体式镶块加工时平面度难以保证，分段拼接后每段镶块可单独做热处理变形校正，后续维护时若局部出现拉伤、冲蚀缺陷，只需更换对应段的镶块即可，无需整体报废模仁，能大幅降低生产维护成本。

设计过程中，首先要核算压铸件的投影面积，结合选用压铸机的额定锁模力确定模架的宽度尺寸，避免锁模力不足导致的飞边问题。因为构件是薄壁长条形，填充时金属液沿长度方向流动距离长，容易出现冷隔缺陷，所以在浇道设计上采用了变截面横浇道，从进料口开始沿料流方向逐步减小浇道截面积，保证金属液在填充全程保持足够的充型速度，同时在型腔侧壁每隔一段距离设置集渣包，收集填充前端的冷金属与氧化夹杂，避免这些杂质进入铸件本体影响构件强度。

外形尺寸方面，模架整体长度适配500吨级卧式压铸机的最大安装模厚范围，宽度方向预留了足够的冷却水路布置空间，沿模仁长度方向布置了多组独立冷却回路，靠近进料口的位置冷却水流速更高，远离进料口的位置适当降低冷却强度，保证整个长型腔内的金属液冷却速率基本一致，避免铸件因冷却不均产生长度方向的翘曲变形。模具的顶出机构采用多顶针均匀排布设计，顶针间距控制在合理范围内，顶出时保证长条形铸件受力均匀，不会因为局部顶出力过大导致铸件变形、顶白缺陷。

在安装边界上，模具的定位圈尺寸适配标准压铸机料管规格，浇口套与料管的同轴度公差控制在0.02mm以内，避免射料时金属液飞溅。模架的四个角设置了标准零度精定位结构，合模时保证动定模的长型腔对齐精度，避免长方向上的错模导致的铸件壁厚不均问题。另外针对长模具容易出现的分型面贴合不严问题，在模架长度方向的两侧额外设置了多个锁模块，合模后提供额外的锁模力补偿，避免长模架中部因为锁模力不足产生飞边。

实际生产验证中，这套模具的冷却系统设计能将铸件的成型周期控制在合理区间，分段式镶块的结构也让模具的使用寿命比整体式镶块结构提升近三成，生产出的长条形压铸件直线度能满足后续装配的公差要求，不需要额外的校形工序，适配装饰条、线性安装件等产品的批量生产需求，在五金建材、通用设备配件生产领域都有对应的应用空间。
