M20x1.5外螺纹六角快插式气液管路接头

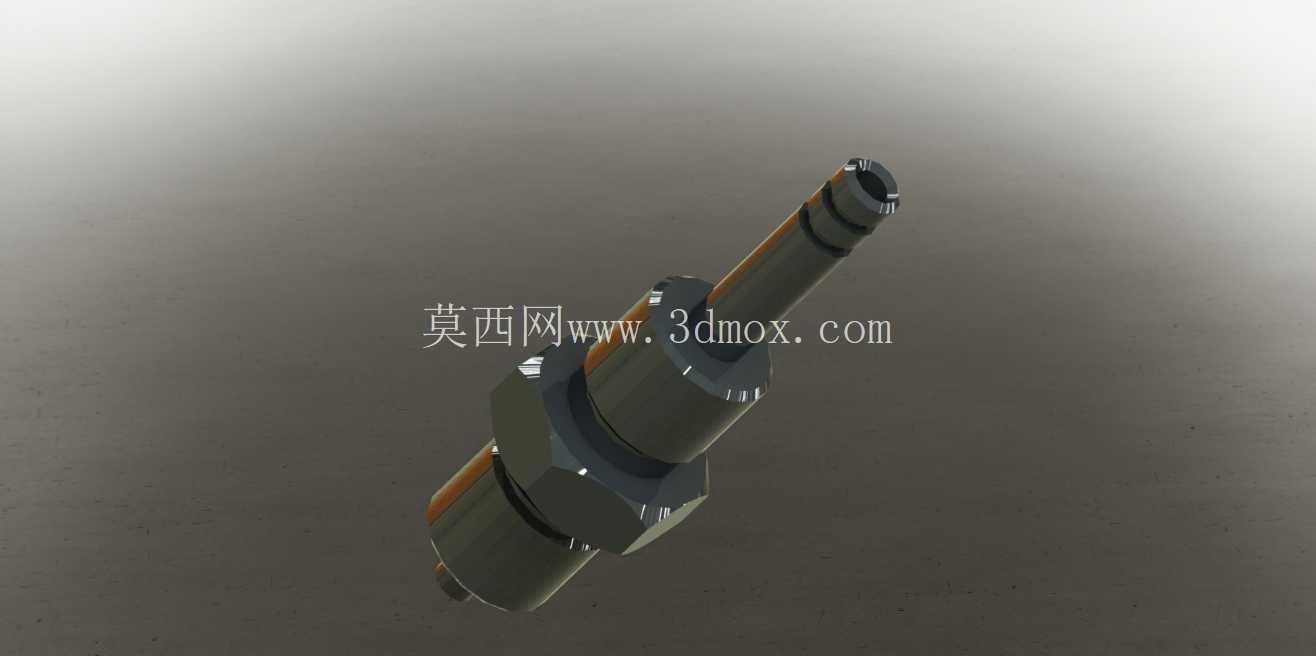

　　这款M20x1.5规格的管路接头，是气液输送系统里用量极大的基础连接件，日常在液压站油路排布、气动控制回路搭建、小型设备冷却管路布设场景里随处可见，但凡涉及压力流体的硬管转软管接驳工位，基本都能看到同结构接头的应用。从结构设计来看，接头采用三段式同轴布局，中间的六角台是核心受力部位，对边尺寸严格适配常规开口扳手的夹持范围，安装时可以直接施加标准扭矩，不会出现打滑啃伤外表面的问题，六角台两侧分别设置密封贴合面，靠端面压紧配合密封垫片就能实现螺纹端的静密封，不需要额外在螺纹上缠绕生料带，后期拆装维护的效率能提升不少。螺纹端采用M20x1.5的细牙螺纹设计，相比同公称直径的粗牙螺纹，细牙的螺距更小，螺纹啮合的牙数更多，密封性能和抗振防松能力更优，适配1.5MPa以内的常规油压、气压工况，不会因为设备运行的持续振动出现螺纹松脱漏液的问题，螺纹段的长度经过精准核算，拧入对应内螺纹接口后，端面刚好能压合密封垫片，不会出现螺纹拧入过深顶坏内部流道、或是拧入深度不足导致密封失效的问题。

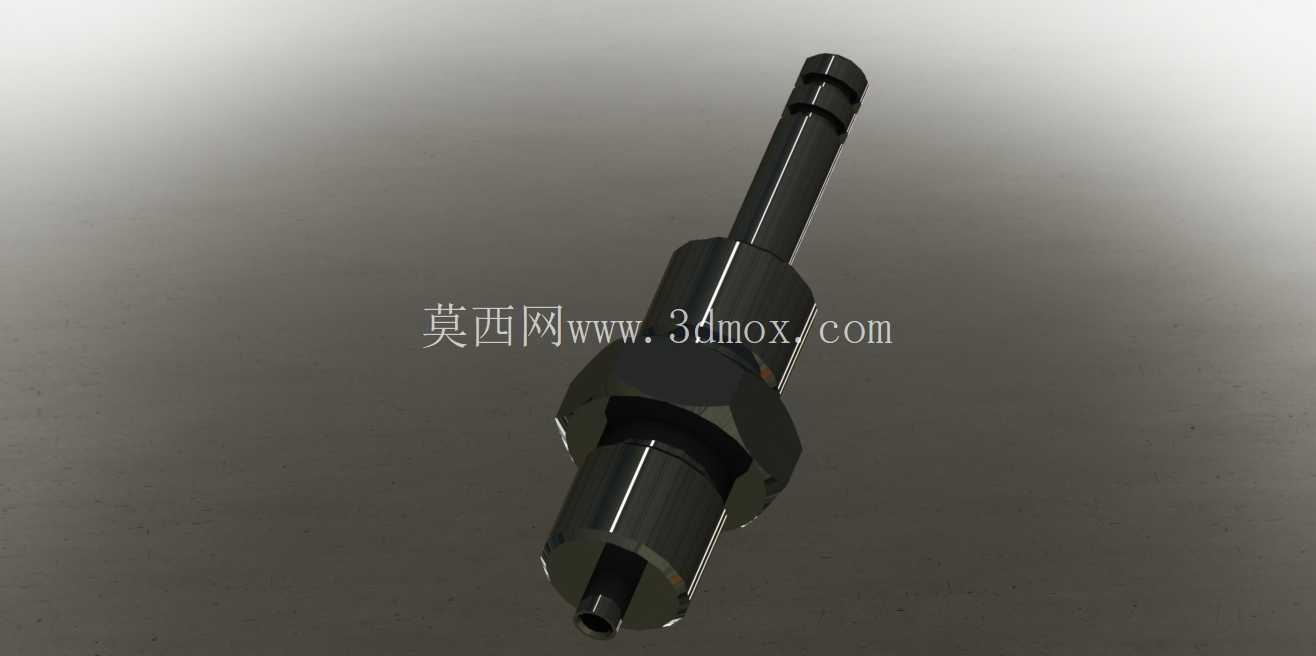

　　另一端的竹节式快插结构，是针对柔性软管接驳设计的，多道环形倒刺的外径比适配软管的内径略大，软管套入后倒刺会牢牢嵌入软管内壁，配合外部喉箍锁紧之后，能承受管路内的脉冲压力冲击，不会出现软管脱开、流体泄漏的问题，竹节段的端部做了圆弧导向处理，套软管的时候不需要反复扩口，徒手就能把软管推到竹节根部，现场装配的操作门槛很低。从安装边界来看，接头整体同轴度控制在0.1mm以内，安装后不会出现管路偏斜的问题，六角台的最大外径控制在合理范围，相邻两个接头的安装孔中心距只要留够扳手操作空间，就能顺利完成拆装，不会出现相邻接头互相干涉、扳手卡不进去的问题。

　　内部流道采用等径通孔设计，没有突然的变径或者直角转折，流体经过的时候阻力损失很小，不会因为接头本身的结构产生紊流、压降过大的问题，不管是输送液压油、压缩空气还是低压冷却水，都能保证管路的输送效率。在实际选型使用的时候，这款接头可以直接适配所有带M20x1.5内螺纹接口的阀块、泵体、气缸、油路板，不需要额外做转接头，能大幅减少管路连接的节点数量，节点越少意味着潜在的泄漏点越少，整个流体回路的可靠性就越高。

　　建模的时候对所有倒角、退刀槽、螺纹收尾的细节都做了还原，六角台的棱角做了极小的倒钝处理，既符合实际机加工的工艺要求，也能避免安装的时候划伤操作人员的手部，竹节段的倒刺角度经过反复校核，既保证足够的抓持力，也不会因为棱角太尖锐割伤软管内壁，延长软管的使用寿命。这类接头虽然是流体系统里的小零件，但设计细节直接影响整套设备的运行稳定性，很多现场出现的跑冒滴漏问题，追根溯源都是接头的结构尺寸设计不合理、安装边界考虑不周导致的，这款接头的所有尺寸都经过实际装机验证，不管是做新设备的管路设计，还是做旧设备的备件替换，都能直接匹配安装，不需要二次修改。
