牧田DRT50修边机30mm夹具导板及插入件

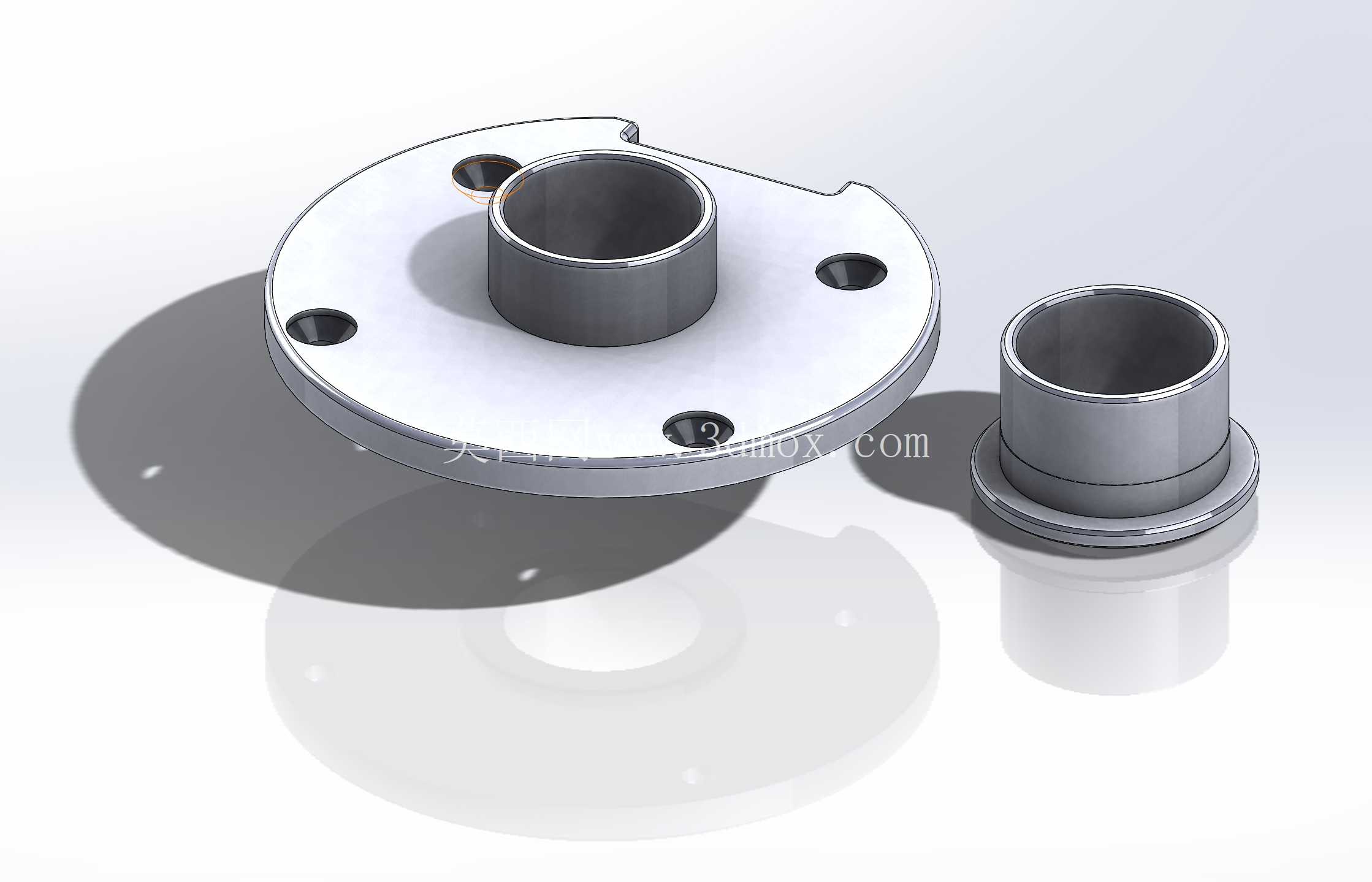

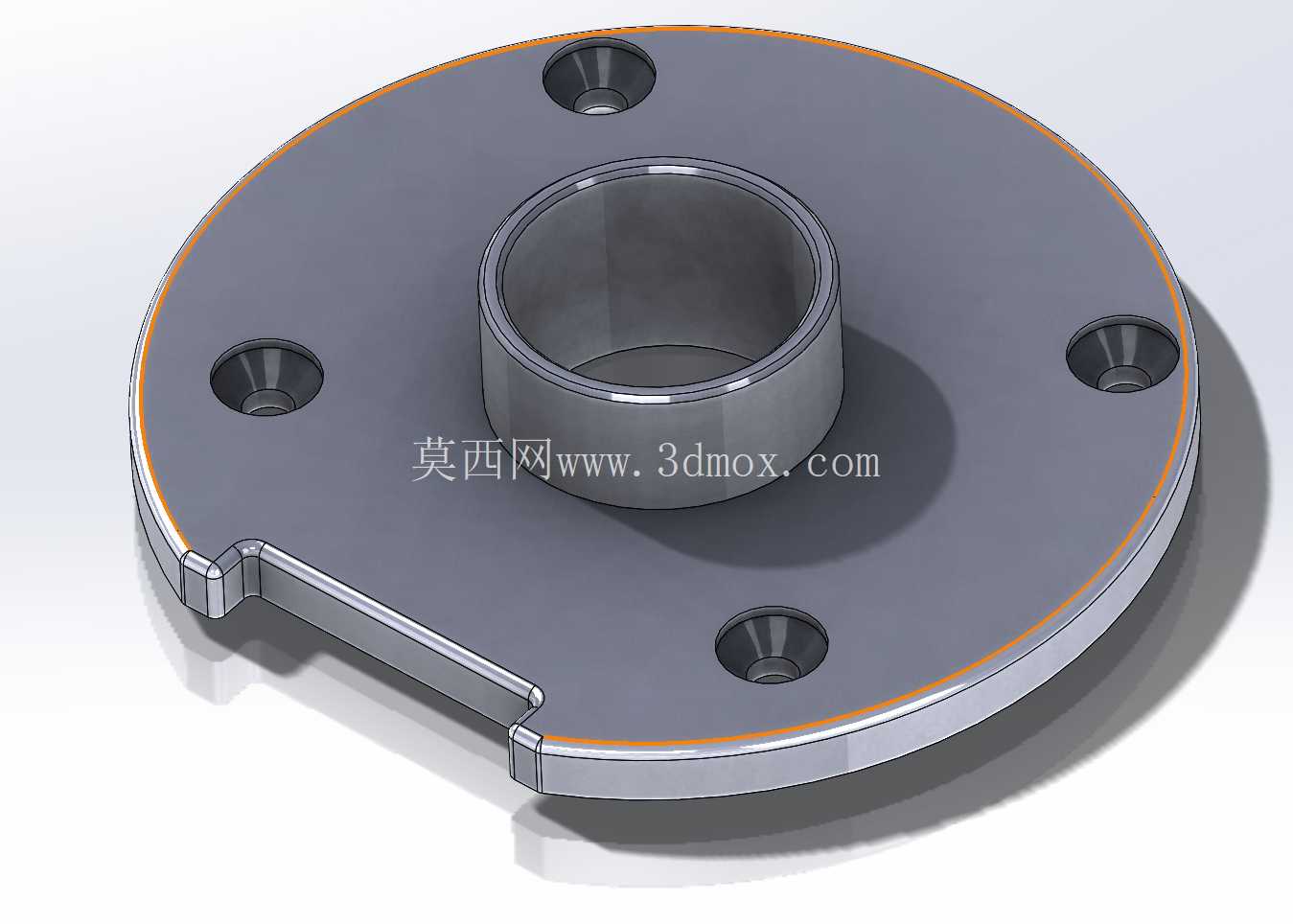

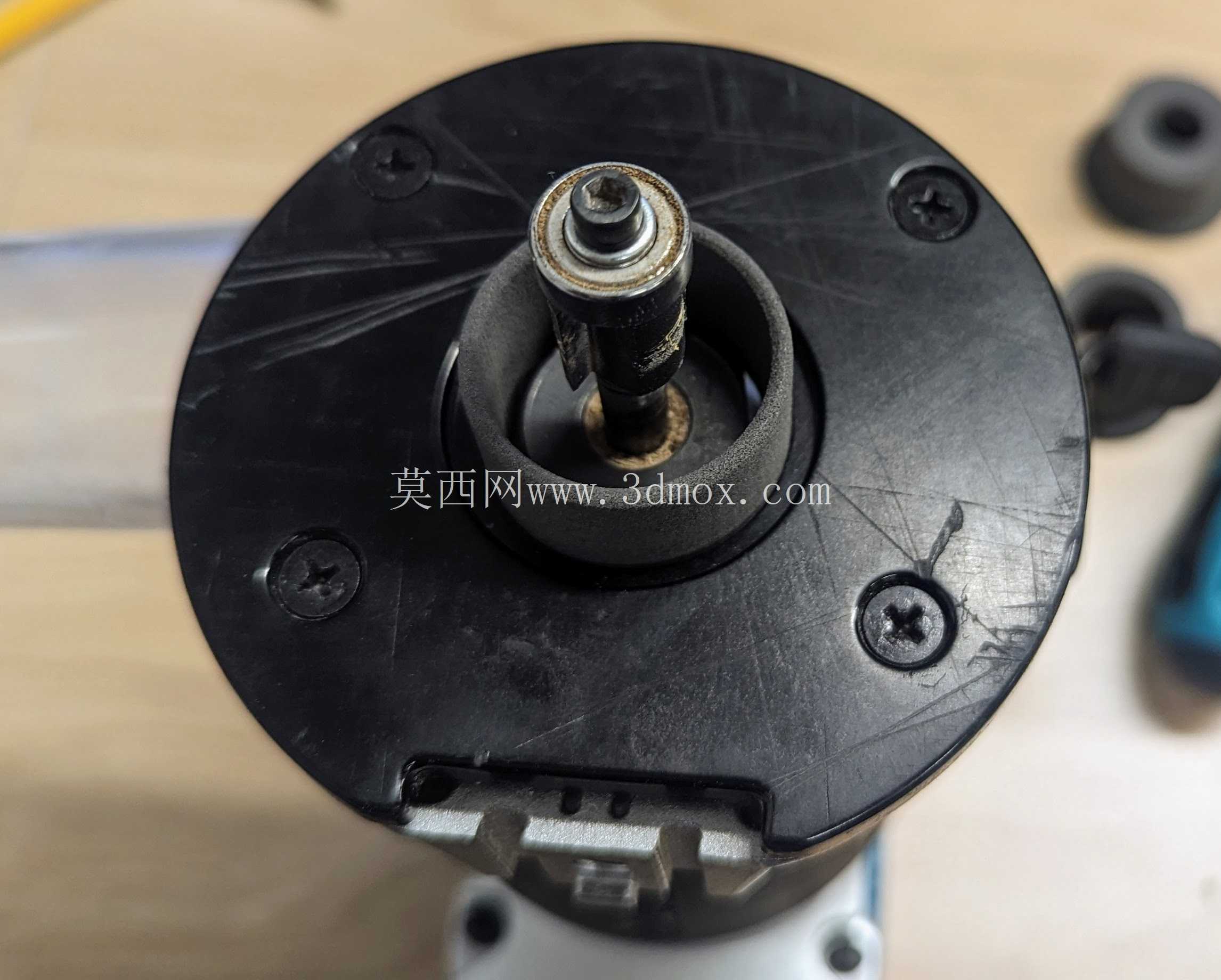

　　在现场木工修边作业场景里，手持修边机的导正精度直接决定了封边修型、开槽靠模的加工质量，尤其是批量做板式家具异形修边、亚克力边缘倒角作业时，常规标配导板的适配局限性很容易出现走刀偏移、靠模间隙过大的问题，这套适配牧田DRT50修边机的30mm规格夹具导板与插入件，就是针对现场高频作业痛点做的适配结构设计。先看实际作业中的用途，日常用修边机做内嵌式铰链孔位修边、板材侧边圆弧倒角、模板仿型铣削时，刀具伸出长度的匹配、靠模接触面的贴合度直接影响加工稳定性，这套组件提供了两种适配方案，一种是可直接装在原有底板下方的插入件，不需要更换整机底板就能快速实现30mm导正行程的适配，适合临时切换加工规格、不需要大幅调整设备原有配置的快速作业场景；另一种是集成导轨结构的替换导板，直接替换原有设备底板，导轨与设备主轴的同轴度做了公差匹配，适合长时间连续做仿型加工、靠模铣削的作业场景，能减少反复拆装调整的对位误差。从设计思路上看，整套结构没有做多余的异形造型，所有轮廓都围绕安装适配、作业稳定性两个核心需求展开：带法兰边的导板主体上预留的三个安装孔位，完全匹配DRT50修边机原有底板的安装孔距，不需要对设备做任何打孔、打磨改造就能直接对位安装，孔位周边做了沉台设计，安装螺丝拧入后端面完全沉在沉台内，不会突出导板接触面，避免作业时螺丝刮花工件表面、或者靠模滑动时出现卡顿。

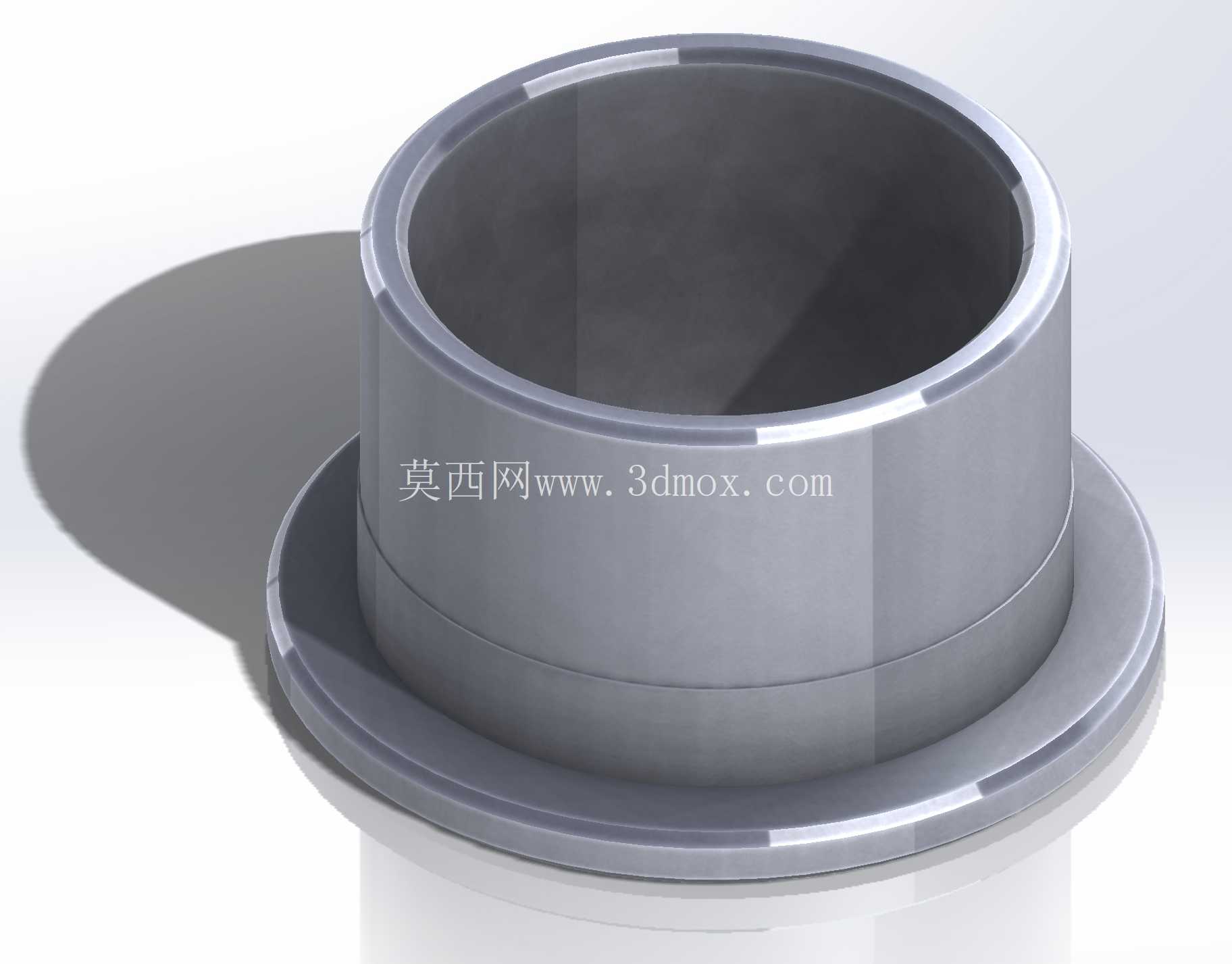

　　导板中心的导套凸台高度做了精准控制，既保证靠模作业时导套能完全嵌入模板导向槽内，不会因为凸台过短出现脱轨跳刀，也不会因为凸台过长导致刀具伸出长度被过度限制，适配30mm加工行程下的常用铣刀长度范围，不管是用双刃直刀做开槽，还是用圆角刀做边缘倒角，都能保证刀具有效切削长度完全覆盖常规板材加工厚度。单独的插入件结构做了阶梯轴式设计，下端的法兰边刚好卡在原有底板的中心孔台阶上，上端的圆柱段与导套中心孔做间隙配合，拆装时不需要额外工具，对准孔位压入就能定位，适合现场快速切换不同导套规格时使用，插入件的内孔直径与替换导板的导套内孔直径完全一致，两种安装方式下的刀具同轴度保持统一，不会因为更换安装方式出现加工尺寸偏差。

　　从安装边界尺寸来看，导板主体的外轮廓做了切边设计，不是完整的圆形结构，其中一侧的切边平面刚好对应修边机的排屑口方向，作业时产生的木屑不会被导板边缘挡住，能顺着排屑口顺畅排出，避免木屑堆积在导板和工件之间造成垫渣、加工面不平整的问题；导板整体厚度控制在6mm以内，安装后不会过多增加设备底板与工件之间的距离，操作人员手持设备作业时的握持手感和原有设备几乎一致，不会因为加装配件导致重心偏移、操作疲劳。

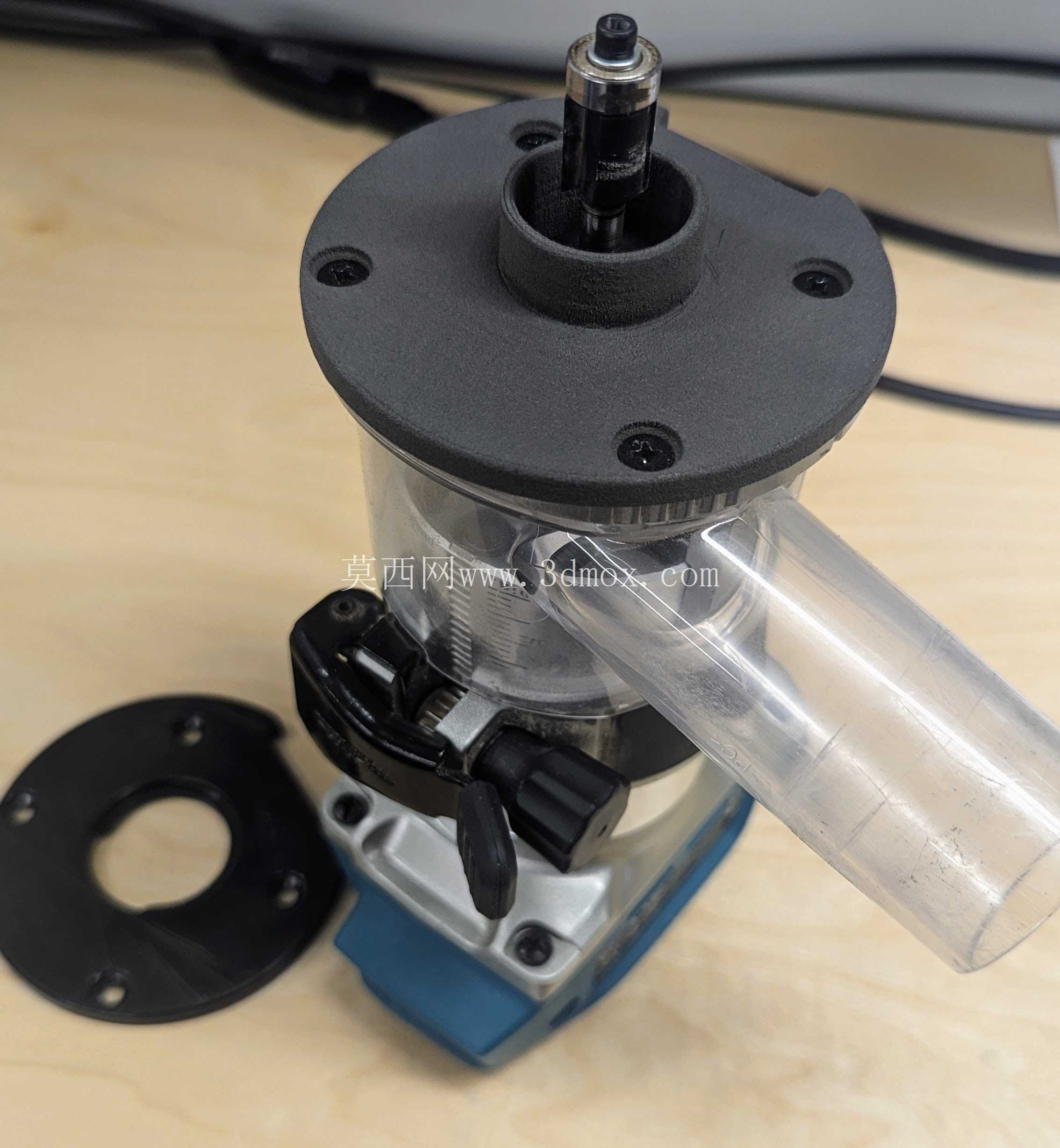

　　导板与工件接触的底面做了精磨处理，表面粗糙度控制在Ra1.6以内，靠模滑动时摩擦力小，不会在亚克力、实木贴面这类易刮花的工件表面留下滑痕，三个安装孔的位置度公差控制在0.05mm以内，安装后导套中心与设备主轴中心的同轴度误差不超过0.03mm，铣削加工时不会出现偏心导致的刀纹不均、尺寸超差问题。在实际应用中，做橱柜门板的造型仿型铣时，替换集成导轨的导板后，导套沿着模板边缘滑动的行程非常顺畅，连续加工几十块门板也不会出现导板卡顿、偏移的问题；如果只是临时给少量板材做30mm深度的开槽作业，直接装插入件就能使用，不用整体更换底板，切换时间不到十秒，能大幅提升现场作业的灵活度。整套结构的所有棱角都做了R0.5的倒角处理，没有尖锐的边角，安装和拆卸时不会划伤操作人员的手，导板上的安装孔沉台深度刚好匹配标配安装螺丝的头部高度，安装后螺丝头部低于导板底面0.1mm左右，既不会突出刮蹭工件，也不会因为沉台过深导致螺丝拧入长度不足、安装松动。
