适配FDM设备改造的MIG焊接喷嘴结构

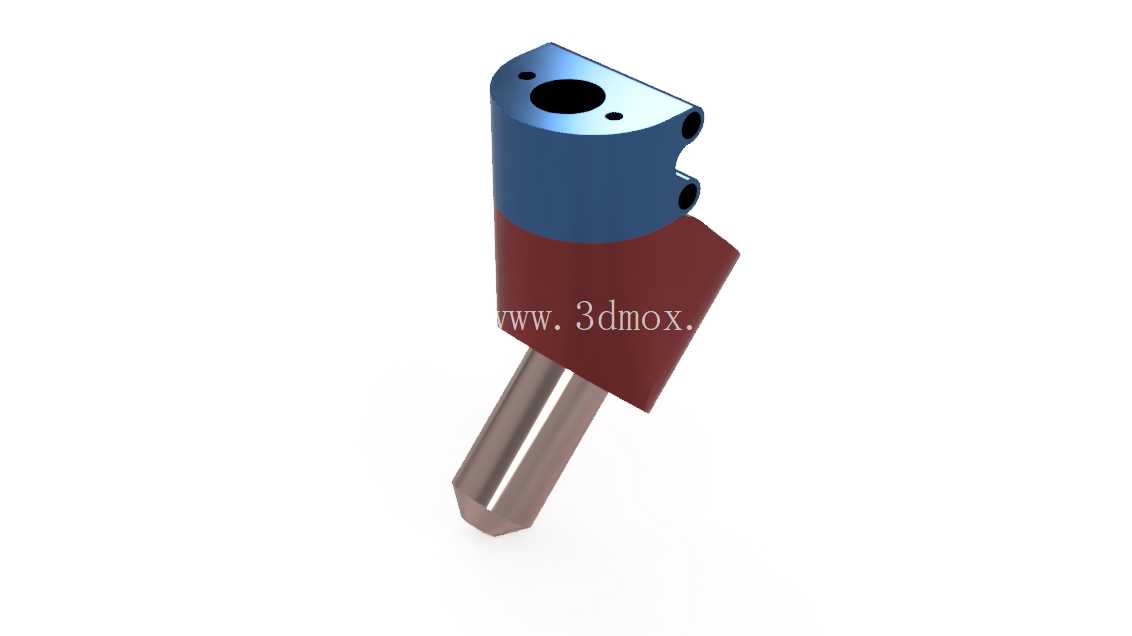

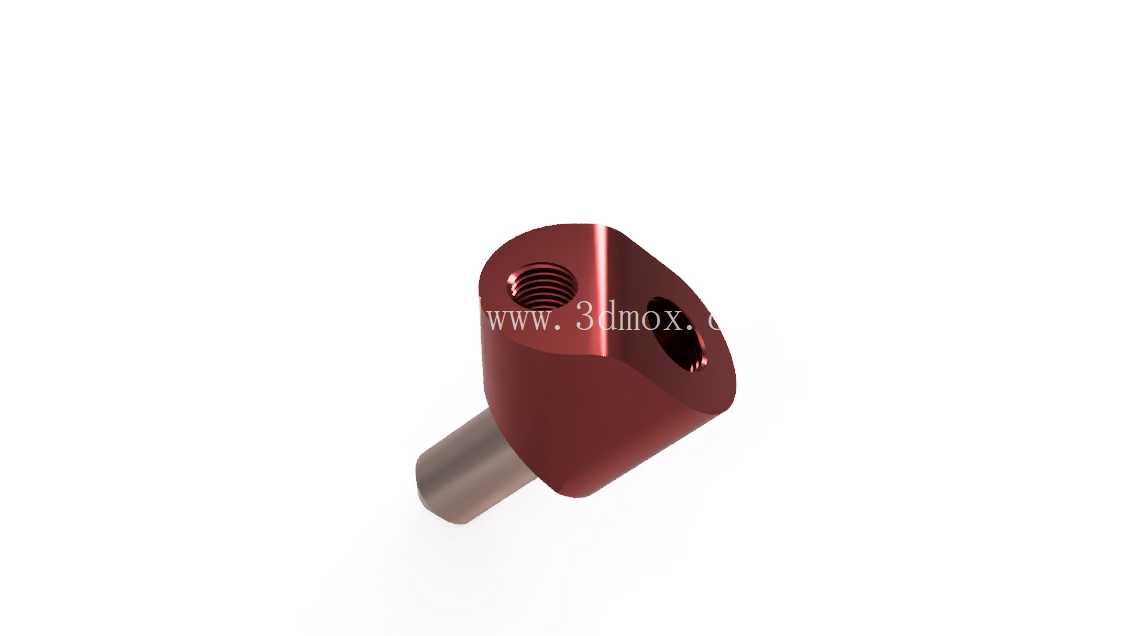

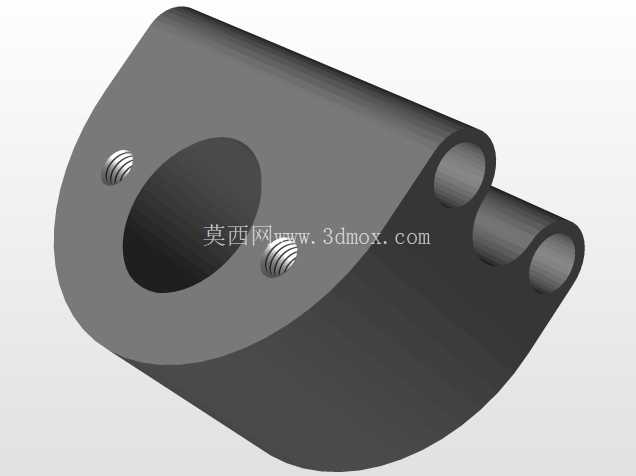

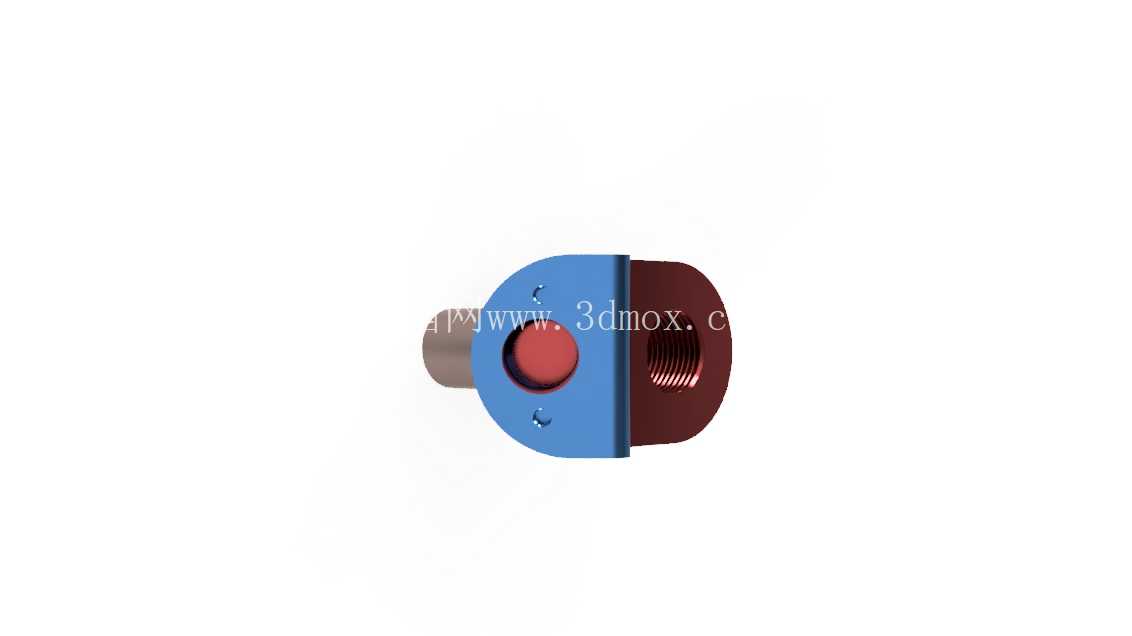

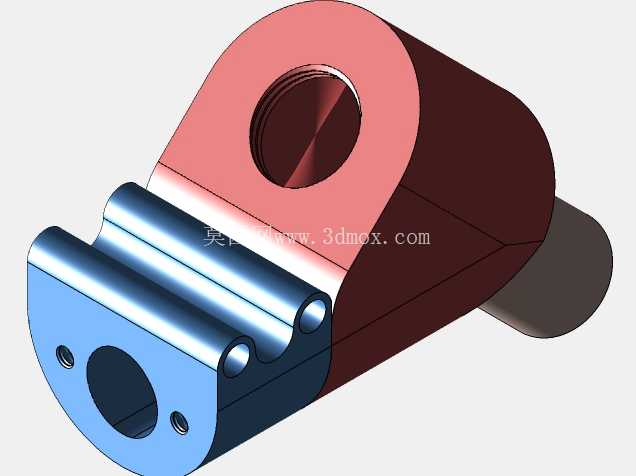

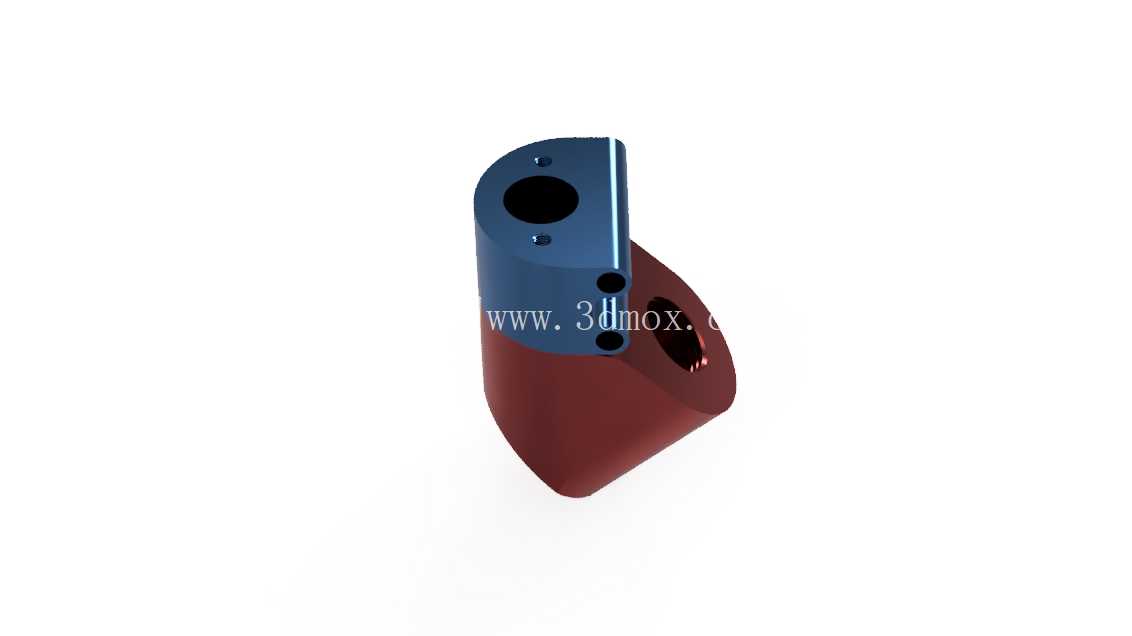

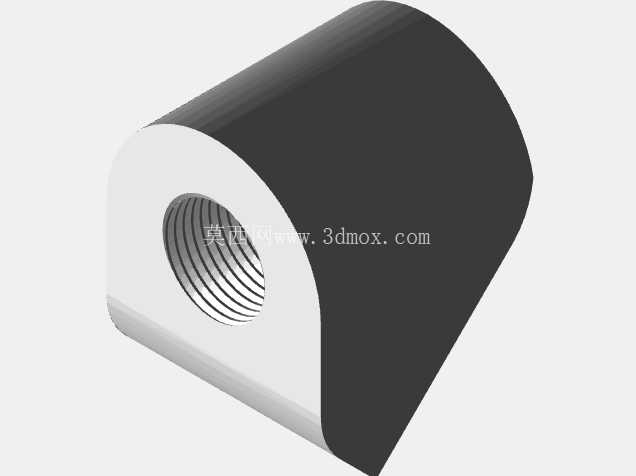

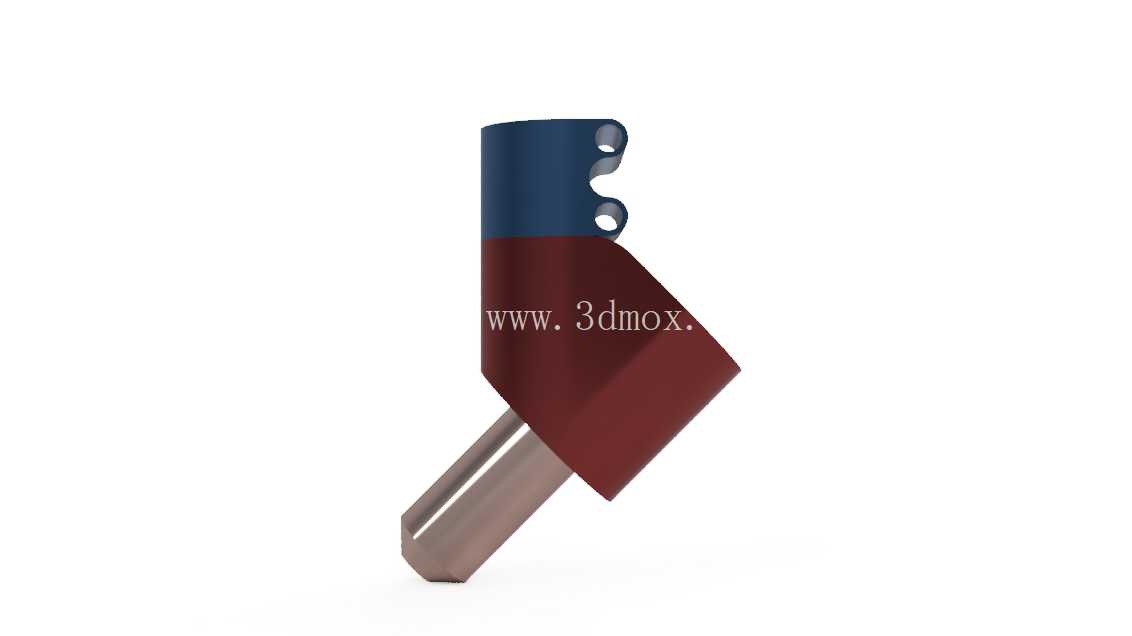

　　在常规FDM熔融沉积3D打印设备的功能改造场景中，不少从业者会尝试将挤出模块替换为焊接执行端，以此实现金属构件的增材堆焊作业，但实际调试阶段最容易被忽略的痛点，就是传统固定式MIG焊嘴无法跟随堆焊路径的走向动态调整攻角，当焊枪沿着曲面、折角或者变截面轮廓移动时，焊丝伸出端的轴线与焊接行进方向会形成夹角偏差，轻则导致焊缝熔敷不均、出现未熔合或者焊瘤缺陷，重则会因为焊丝指向偏移刮蹭已成型面，破坏堆焊层的成型精度。这款针对改造场景设计的焊接喷嘴，核心就是解决动态堆焊过程中的焊嘴角度随动问题，整体结构采用三段式分体设计，上部为安装连接段，做了扁平化切边处理，预留两个同轴定位销孔与一个中心过丝孔，能够直接适配改造后挤出机位置的安装法兰，安装时不需要额外加工过渡转接件，两个定位销孔的中心距与常规42步进电机的安装孔位保持一致，可直接将驱动步进电机集成在连接段侧方，省去额外的传动支架设计。中部为旋转承载段，采用耐磨铜合金基材做内衬，外部做了防滑平面处理，侧方预留的传动卡槽可直接与步进电机的输出轴啮合，当设备控制系统读取到打印路径的转角参数时，会同步给驱动电机发送脉冲信号，带动整个喷嘴本体绕焊丝送出轴线做±45度范围的回转调整，保证无论焊枪沿着X/Y平面哪个方向行进，喷嘴端部的出气口、焊丝导向孔都能始终与行进方向保持正对，让保护气的覆盖范围始终对准熔池区域，避免侧向风或者角度偏差导致的保护气紊流，减少焊接气孔的产生概率。

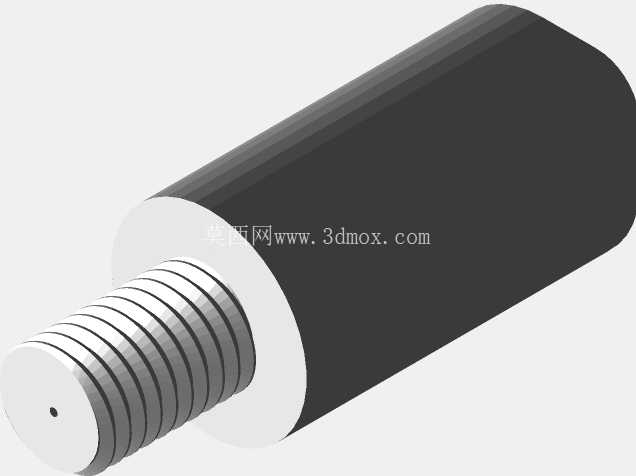

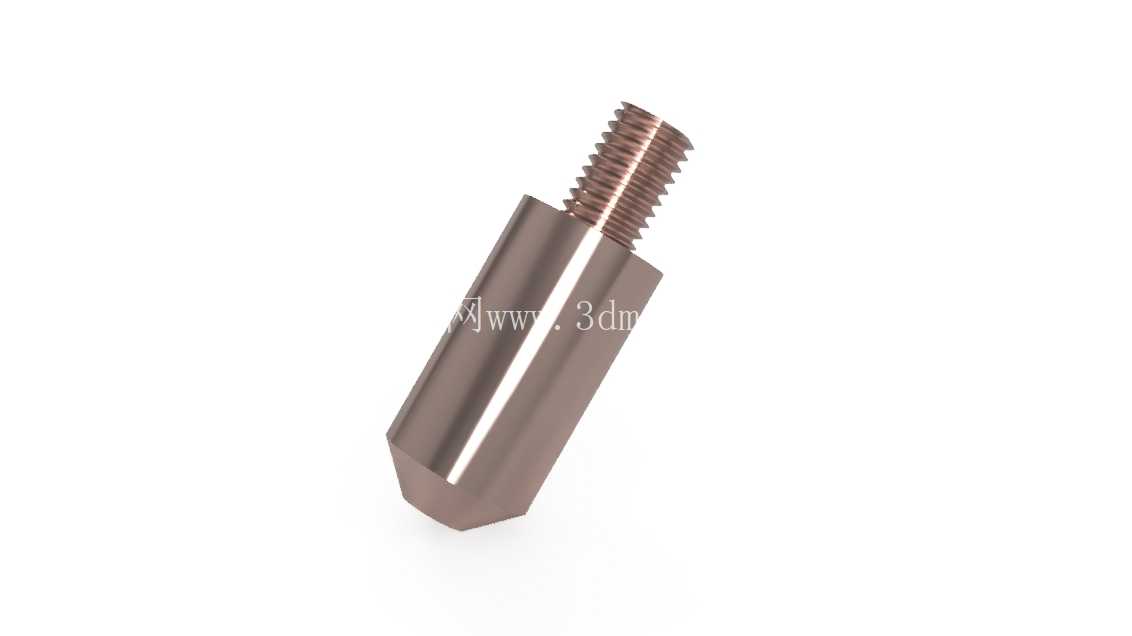

　　下部为导向工作段，采用高导热的铬锆铜材质加工成细长圆柱状，端部做了15度的内倒角收窄，既能够缩小喷嘴端部的外径，让堆焊作业时可以深入狭窄的型腔位置作业，也能让焊丝送出时的指向精度控制在0.1mm以内，避免焊丝打弯蹭到喷嘴内壁造成送丝卡顿。从安装边界来看，整个喷嘴的总长度控制在72mm，上部安装段的最大宽度为22mm，厚度为12mm，安装后不会与3D打印机原有X轴的行程限位块产生干涉，下部导向段的外径为8mm，可适配常规0.8mm、1.0mm、1.2mm三种常用规格的MIG焊丝，内部的导丝通道做了抛光处理，送丝阻力比传统固定式焊嘴降低30%左右，长时间连续堆焊作业也不会出现送丝卡顿的问题。

　　在实际应用场景中，这款喷嘴不仅可以用于FDM设备改造的金属堆焊作业，也可以直接替换常规自动焊接专机上的固定式焊嘴，针对小批量复杂曲面金属零件的自动焊接场景，搭配两轴变位机使用时，能够通过喷嘴自身的回转补偿，减少变位机的联动轴数需求，降低整套自动焊接设备的改造成本。设计过程中特意规避了传统焊嘴一体化的结构，将易损耗的下部导向段做了可拆分设计，当端部因为长时间受高温电弧烧损出现变形、导丝孔磨损变大时，只需要更换下部的导向段即可，不需要拆卸上部的安装与传动结构，日常维护的拆装时间比传统一体化焊嘴缩短60%以上。

　　上部连接段的中心过丝孔做了密封槽设计，安装时搭配耐高温O型密封圈，能够保证保护气从气路进入喷嘴后不会出现侧漏，保护气的出气均匀性比传统侧进气焊嘴提升40%，在堆焊不锈钢、铝合金等对保护气要求较高的材料时，能够有效减少焊缝氧化的问题。另外在旋转配合面的位置，设计了耐高温的聚四氟乙烯密封衬套，既能够减少旋转时的摩擦阻力，让步进电机的驱动扭矩控制在0.2N·m以内，选用常规的小型42步进电机即可驱动，也能够避免焊接过程中产生的金属飞溅、烟尘进入旋转配合间隙，造成喷嘴转动卡滞的问题，在常规车间的焊接作业环境下，连续工作100小时以上不需要清理配合间隙的杂物。
