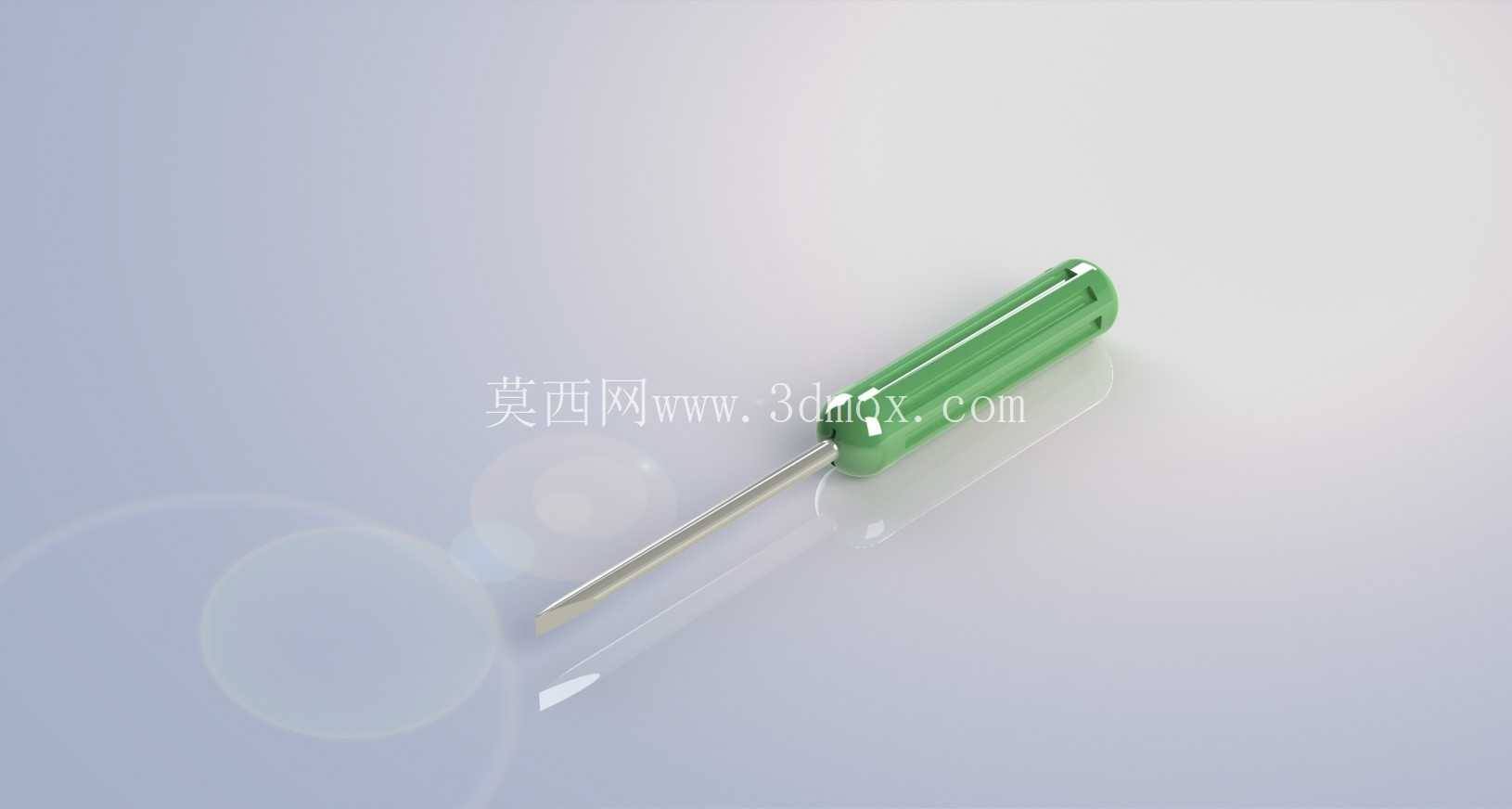

一字型绿柄手动螺丝刀结构设计

　　设计阶段首先考量的是握持段的人机工程表现，手柄采用通体圆柱带微弧收腰的造型，表面做了防滑的筋条结构，避免手掌出汗或者沾有少量油污时出现打滑，手柄直径控制在28mm左右，这个尺寸刚好适配成年男性手掌的握持围度，长时间连续拧动螺钉也不会出现硌手的问题，手柄尾部做了圆弧过渡，施力顶压的时候不会给掌心造成局部压强过大的不适感。刀杆部分采用贯通式的结构设计，金属刀杆从刀头位置一直延伸到手柄尾部，不是那种仅在手柄前端嵌入小段金属的廉价结构，这种设计能承受更大的轴向顶压力，遇到稍微锈蚀的一字槽螺钉时，可以用手掌顶住手柄尾部施加轴向压力，同时转动手柄，不用担心刀杆从手柄里脱出或者断裂。日常设备维保、装配工位上最常接触的手动旋具里，一字型螺丝刀的适配场景覆盖了从民用家电拆装到工业设备紧固件调试的诸多环节，这款绿柄一字螺丝刀的结构设计，完全围绕手动施力的操作逻辑与紧固件适配需求展开。先从实际使用场景来看，这类手动螺丝刀主要应对M2到M6规格的一字槽螺钉拆装，常见于电子设备外壳拆解、低压电气柜端子排紧固、小型五金件装配、家具组装等场景，不需要配套气源或电源，单人手持即可完成操作，对作业空间的要求极低，哪怕是设备内部狭窄的安装间隙，只要刀头能对准螺钉槽，就能完成旋拧动作。

　　刀头部分的一字刃口做了精准的厚度控制，刃口厚度1.2mm，宽度6mm，刚好适配常规M3到M5规格的一字螺钉槽，刃口边缘做了微小的倒角处理，不会因为刃口过于锋利刮伤螺钉槽边缘，也能避免刀头插入螺钉槽时出现卡滞，刀头和刀杆采用一体加工成型，没有焊接接缝，扭矩传递更直接，长期使用也不会出现刀头歪斜脱落的问题。从安装边界和尺寸适配来看，整把螺丝刀总长度控制在180mm，其中刀杆外露长度75mm，手柄长度105mm，这个长度既能保证足够的扭矩力臂，又不会因为刀杆过长影响狭窄空间内的操作，比如在电气柜内部接线时，过长的刀杆容易触碰相邻的带电端子，75mm的外露刀杆长度刚好能避开周边干涉部件，精准对准目标螺钉。

　　刀杆采用镀铬处理，表面粗糙度控制在Ra0.8，既不容易生锈，也能减少刀杆和螺钉槽之间的摩擦阻力，插入和拔出螺钉槽时更顺畅。手柄材质选用硬质工程塑料，绝缘性能满足常规低压作业的防护需求，在220V及以下的电气作业场景中，能避免操作人员误碰带电部件时发生触电风险，同时塑料材质的导热性差，冬季握持不会有明显的冰感，夏季使用也不会因为手心出汗粘手。实际使用中，这类螺丝刀的扭矩输出完全依靠手动施力，设计阶段特意控制了整体重量在120g左右，长时间放在工具包里携带不会增加过多负重，单手持握操作时手腕的负担也很小，不会因为工具过重导致操作精度下降。

　　针对一字螺钉容易滑牙的问题，刀头的刃口角度做了优化，和标准一字螺钉槽的120度槽角完全匹配，插入螺钉槽后刃口和槽壁的接触面积更大，旋拧时压强分布均匀，不会因为局部应力过大刮坏螺钉槽，哪怕是反复拆装同一颗螺钉，也能保持良好的啮合状态。另外手柄和刀杆的连接位置做了加厚的过渡段，避免刀杆和手柄衔接处因为应力集中出现断裂，很多手动螺丝刀的损坏都出现在这个衔接位置，要么是刀杆松动打转，要么是手柄端部开裂，这款设计在衔接位置增加了金属嵌件的包裹结构，塑料手柄在注塑时直接和嵌件融为一体，连接强度比普通压入式结构高40%以上，能承受最大12N·m的手动扭矩，完全覆盖常规手动旋拧的扭矩需求，不会因为用力过大导致衔接处损坏。从作业适配性来看，这款螺丝刀没有多余的附加结构，整体造型简洁，没有突出的棱角，放在工具袋里不会刮坏其他工具或者工具袋面料，刀头部分可以配套常规的磁性加磁器使用，加磁后能吸附铁质螺钉，在高空作业或者视线不好的位置操作时，不用另一只手扶着螺钉就能对准螺纹孔，大幅提升操作便利性。
