纵维立方Mega X打印机BMG挤出机转接安装板

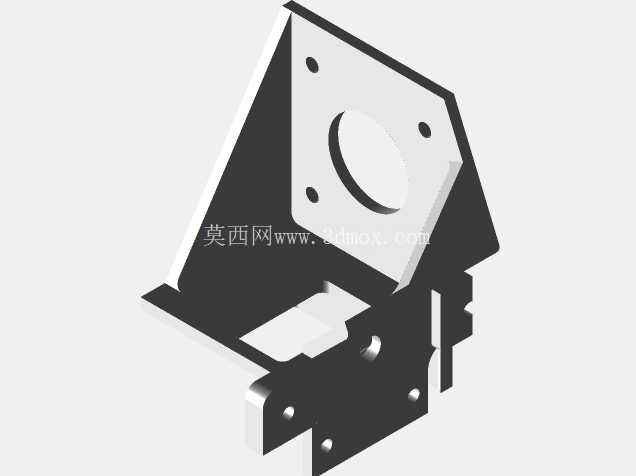

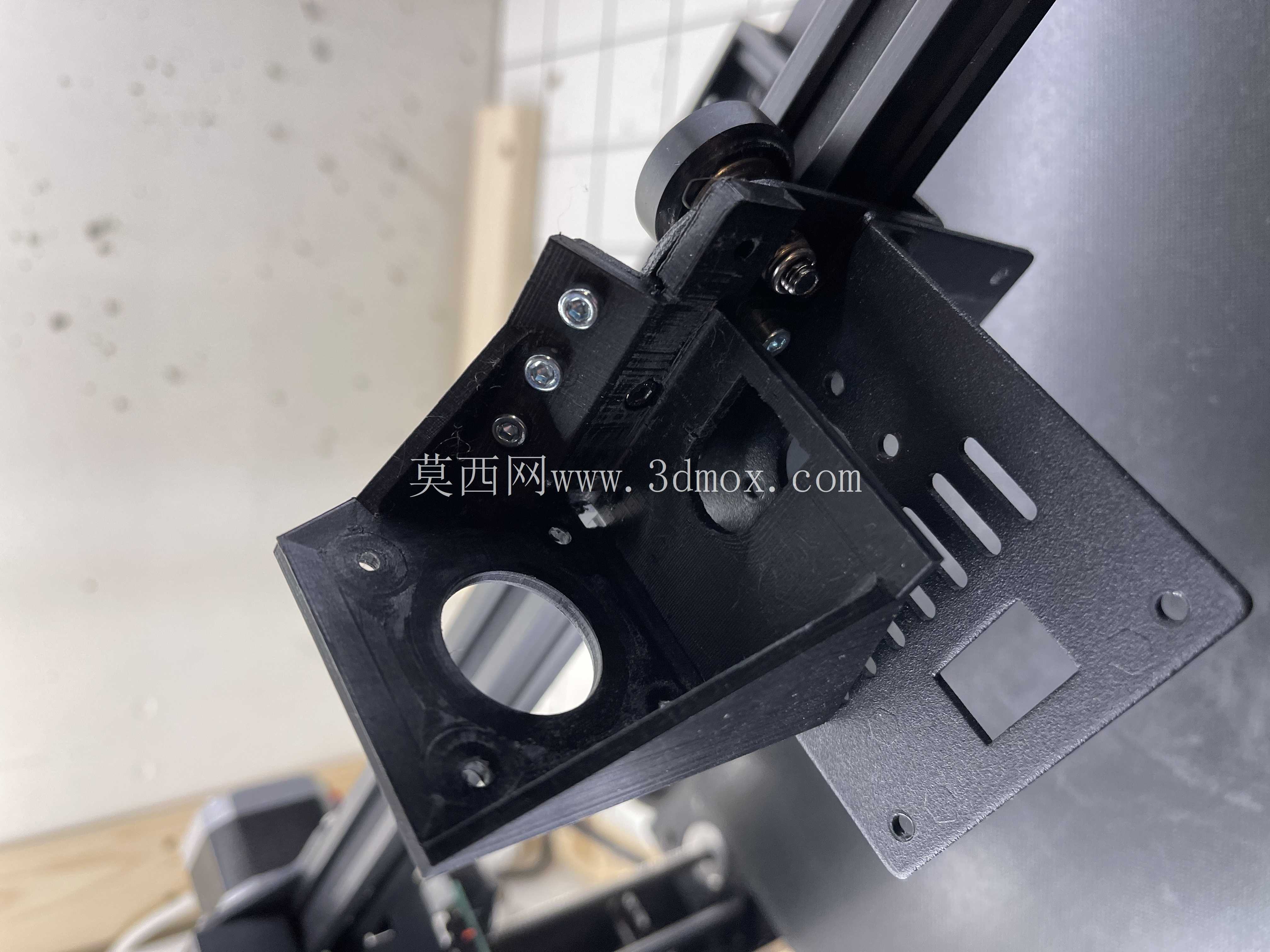

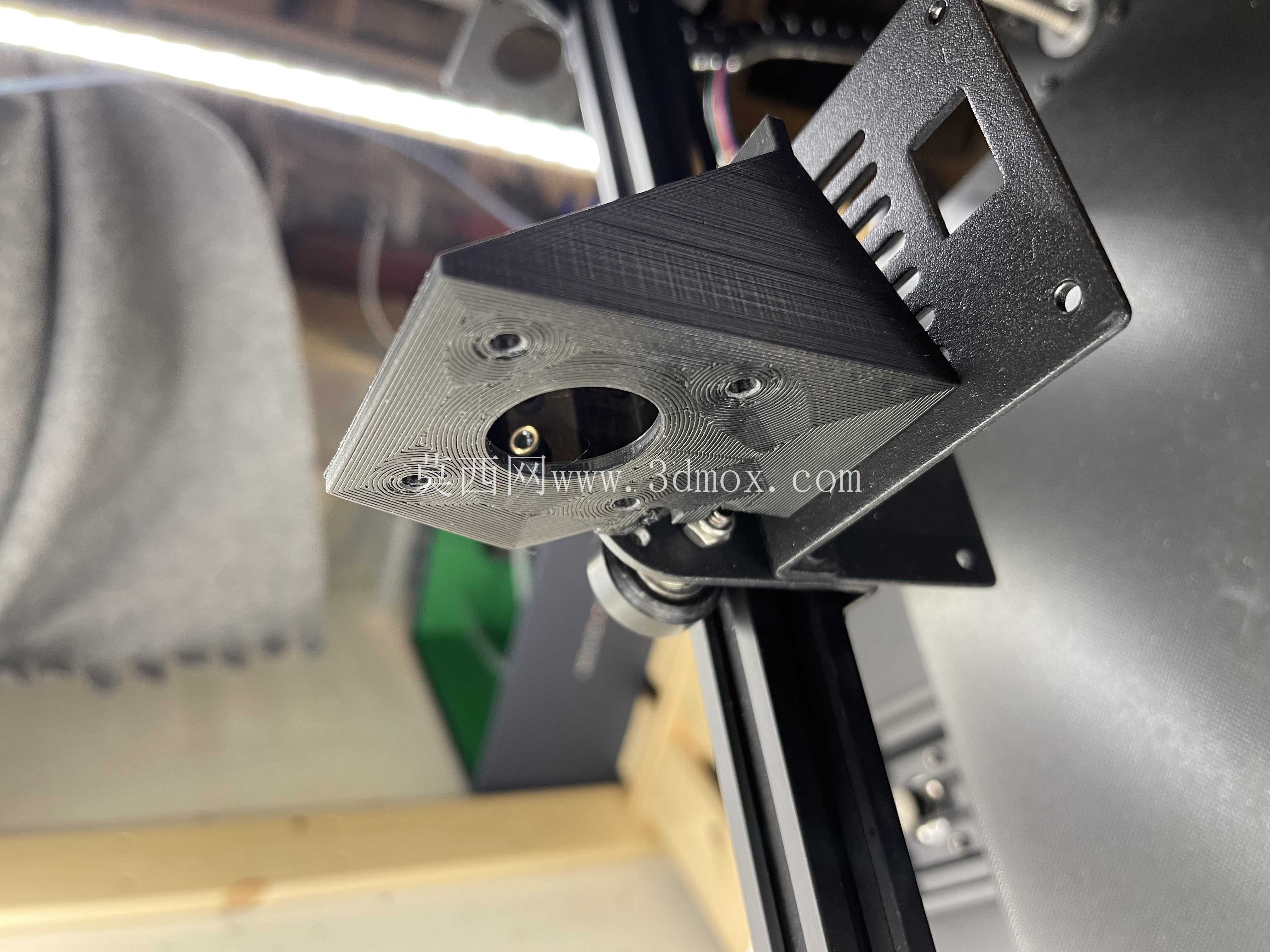

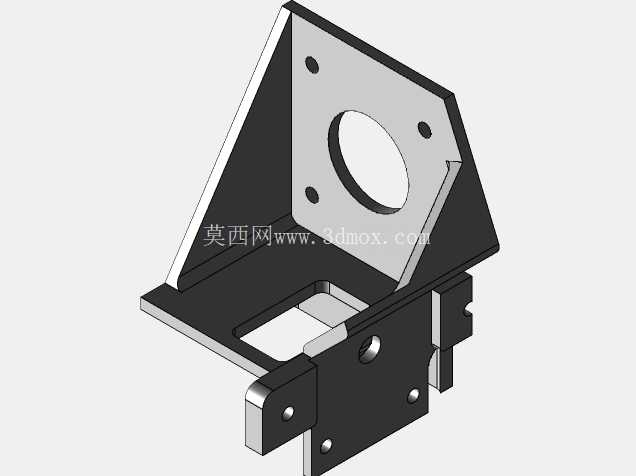

　　从实际安装适配的角度来看，这块转接板采用L型折角结构设计，折角的垂直面预留了与BMG挤出机安装基准完全匹配的定位孔位，四个呈矩形分布的安装孔可以通过标准紧固件直接将挤出机锁紧固定在板件上，孔位公差控制在0.1mm以内，能保证挤出机进料口与下方热端进料通道的同轴度，避免送料路径出现偏折导致的耗材卡滞、送料阻力过大问题。折角的水平面则对应打印机X轴滑台的原有安装孔位，不需要对滑台进行额外打孔、打磨等破坏性加工，直接利用原有螺丝孔位就能完成转接板的固定，整个安装过程不需要改动设备原有走线和限位触发结构，普通用户按照常规改装流程就能完成装配。在桌面级FDM 3D打印设备的改装升级场景中，挤出系统的替换是提升送料稳定性、适配柔性耗材打印的常见改造方向，这款适配Anycubic Mega X机型的BMG直接驱动挤出机转换板，就是针对原厂挤出结构升级需求设计的专用安装连接件。不少使用Mega X机型的用户在更换BMG挤出机做近程直接驱动改造时，常会遇到原厂安装孔位不匹配、挤出机安装后与机身原有结构干涉的问题，这块转接板的核心作用就是在不破坏打印机原有机身安装基准的前提下，为BMG挤出机提供可靠的固定支撑，完成挤出系统的换装衔接。

　　设计过程中需要重点考量的是BMG挤出机替换原厂挤出机构后带来的Z轴行程变化，由于BMG挤出机的整体高度比原厂挤出组件更高，转接板在设计时特意控制了垂直安装面的高度尺寸，在保证结构强度足够支撑挤出机运行振动的前提下，尽可能压缩板件自身的厚度占比，尽可能降低挤出机安装后的整体高度抬升量，减少对Z轴有效打印行程的占用。同时针对直接驱动改装后X轴终端的运动边界变化，转接板在靠近X轴限位侧的结构做了对应的避让切边处理，避免X轴移动到终端位置时，转接板或者挤出机结构与机身框架、限位开关触发件发生碰撞，保证X轴原有限位位置的有效性，不需要用户额外调整限位开关的触发位置。

　　从结构强度的角度考虑，板件的折角处做了局部加厚的加强筋设计，因为直接驱动模式下挤出机整体随X轴滑台做高速往复运动，频繁的加减速会带来持续的惯性冲击，如果转接板刚性不足，长期使用后容易出现板件变形、安装孔位松动的问题，进而导致打印精度下降、挤出位置偏移。加强筋的设置在不额外增加过多板件重量的前提下，大幅提升了折角位置的抗形变能力，即使长时间高速打印，转接板也能保持稳定的支撑状态，不会因为振动出现紧固件松脱的情况。安装边界方面，转接板的整体外轮廓尺寸完全控制在X轴滑台的原有安装覆盖范围内，不会向滑台外侧额外突出过多结构，既不会影响打印机原有外壳的装配，也不会在打印大尺寸模型时与模型、打印平台调平组件发生干涉。

　　板件上预留的走线槽位可以让挤出机的电机线、加热线、热敏电阻线顺着板件边缘规整排布，避免运动过程中线缆被拉扯、剐蹭。实际使用中，这块转接板适配的BMG直接驱动挤出机方案，相比原厂远程送料结构，在打印TPU、TPE这类柔性耗材时，送料响应速度更快，耗材回抽精度更高，能有效减少打印过程中的拉丝、漏料问题，同时因为送料路径缩短，挤出压力的传递更直接，高速打印时的挤出一致性也有明显提升。需要注意的是，由于挤出机整体重量比原厂组件略有增加，转接板的安装孔位都做了沉头设计，让紧固件的头部完全埋入板件内部，不会出现突出的螺丝头剐蹭其他结构的问题，同时沉头设计也能让安装贴合面更平整，保证挤出机的安装垂直度，避免挤出机倾斜导致的喷嘴与打印平台不平行问题。
