NEJE激光模块适配自动聚焦安装座结构

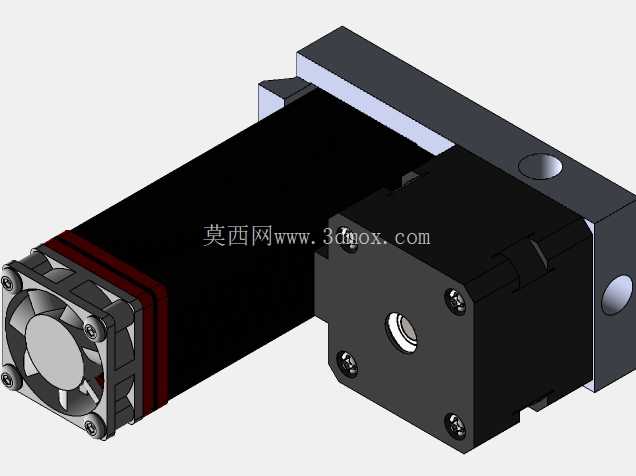

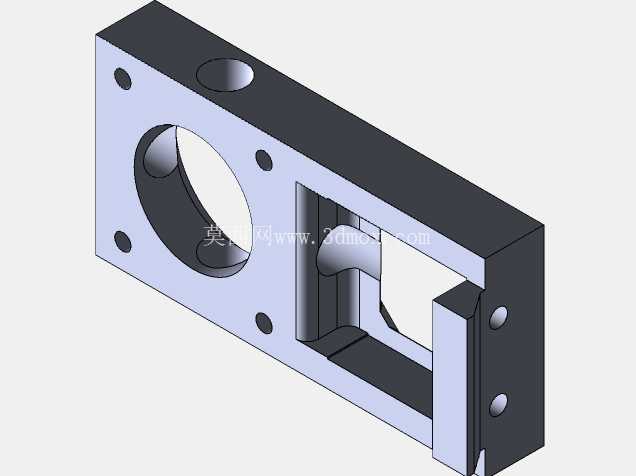

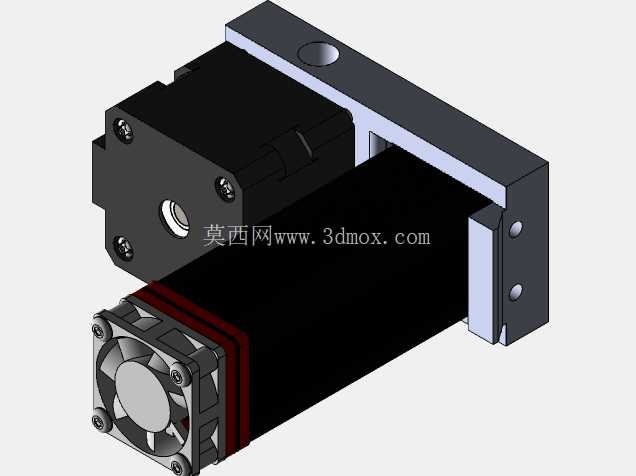

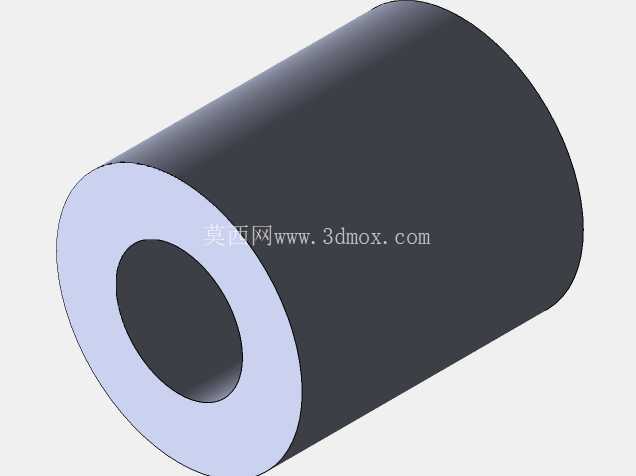

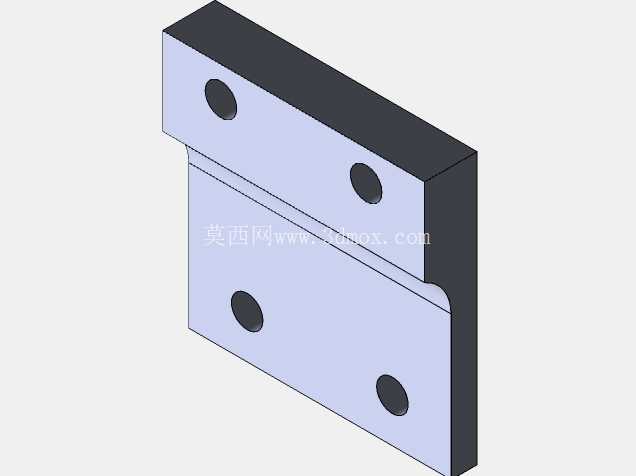

　　该结构件专为NEJE系列405nm、450nm波长激光模块的自动聚焦功能配套设计，核心应用场景覆盖桌面级激光雕刻、小型激光打标设备的光路调节单元，解决手动调焦带来的焦距偏差、重复定位精度差的问题，在小功率激光加工场景中，能够保证激光束在不同加工厚度的工件表面保持恒定的焦点光斑尺寸，避免因焦距偏移导致的雕刻线条粗细不均、打标深度不一致的加工缺陷。从结构设计逻辑来看，主体采用一体化块状基座构型，左侧端板设置大直径圆形通孔作为激光模块的安装定位孔，孔周均匀分布四个小型螺纹安装孔，用于锁紧固定激光模块，保证激光出射方向与基座运动方向的同轴度，避免光路偏斜；基座中部开设贯通式矩形空腔，用于容纳聚焦调节的传动齿轮组与滑动导向结构，空腔侧壁预留导向槽位，可配合滑动压块实现聚焦镜筒的直线往复运动，右侧端面设置两个定位销孔，用于将整个聚焦单元安装到激光设备的Z轴滑动模组上，保证整体安装的位置精度。

　　设计阶段充分考虑了3D打印的工艺可行性，所有结构均采用无悬空支撑的打印友好构型，壁厚设置均匀，避免打印过程中出现翘曲变形，同时传动配合面预留了合理的间隙，适配FDM工艺打印件的尺寸公差，无需二次加工即可完成装配。安装边界方面，基座整体为长方体构型，长度方向适配常规桌面激光设备的Z轴安装空间，宽度方向不超出激光模块的最大外径，避免与设备的其他运动部件产生干涉，左侧安装孔的孔径尺寸与NEJE对应型号激光模块的外径匹配，安装后激光模块的出光口与聚焦镜组的入射端同轴度误差可控制在0.1mm以内，保证光路传输效率。

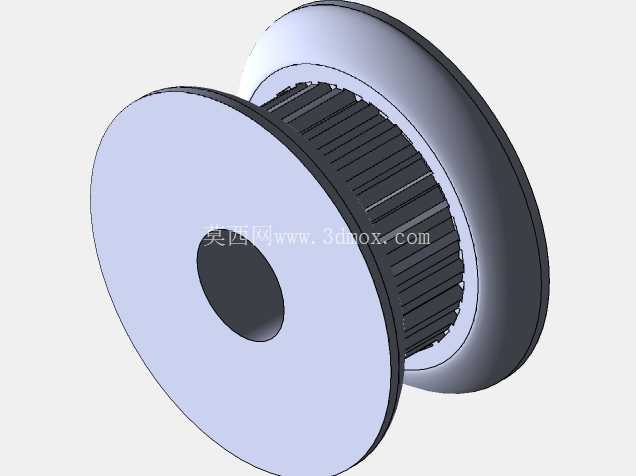

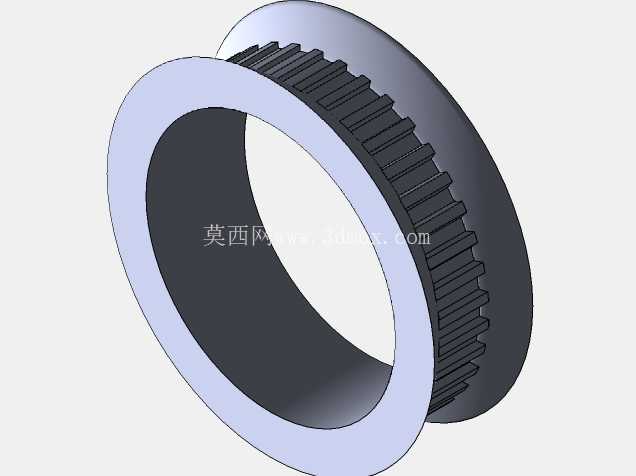

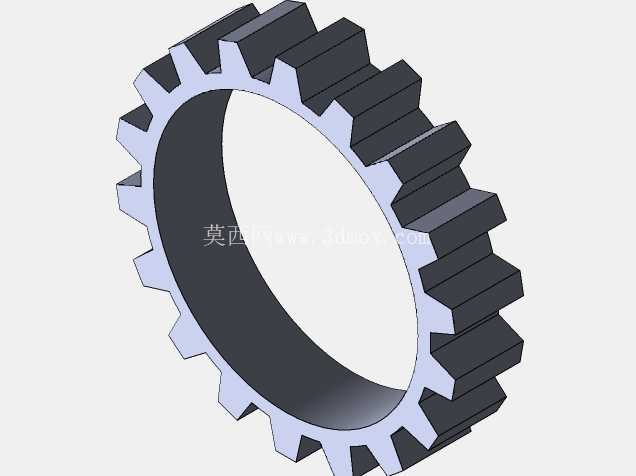

　　传动部分的设计预留了同步带安装位，可外接设备的Z轴驱动动力，通过齿轮传动带动聚焦镜筒沿光轴方向移动，实现焦距的自动调节，调节行程覆盖常规非金属雕刻材料的厚度范围，从薄纸壳到厚度10mm以内的亚克力、木板材料均可适配，无需手动调整焦距。结构的受力分析阶段，重点强化了安装孔位与传动空腔的连接筋位，避免长期往复运动导致的结构形变，保证聚焦调节的重复定位精度，所有棱角位置均设置工艺倒角，既避免3D打印过程中的应力集中，也防止装配过程中划伤操作人员或线路。

　　在实际设备集成时，该基座可直接替换原有手动调焦的激光安装座，无需对设备原有结构进行大幅改动，安装销孔的位置与市面主流桌面激光雕刻机的Z轴滑块安装孔位兼容，降低了设备改装的难度，聚焦动作可通过设备原有控制系统接入驱动信号，实现加工前的自动对焦作业，大幅降低操作人员的调焦操作门槛，尤其适合批量加工场景下的快速换料作业，减少人工调焦的辅助时间，提升加工效率。
