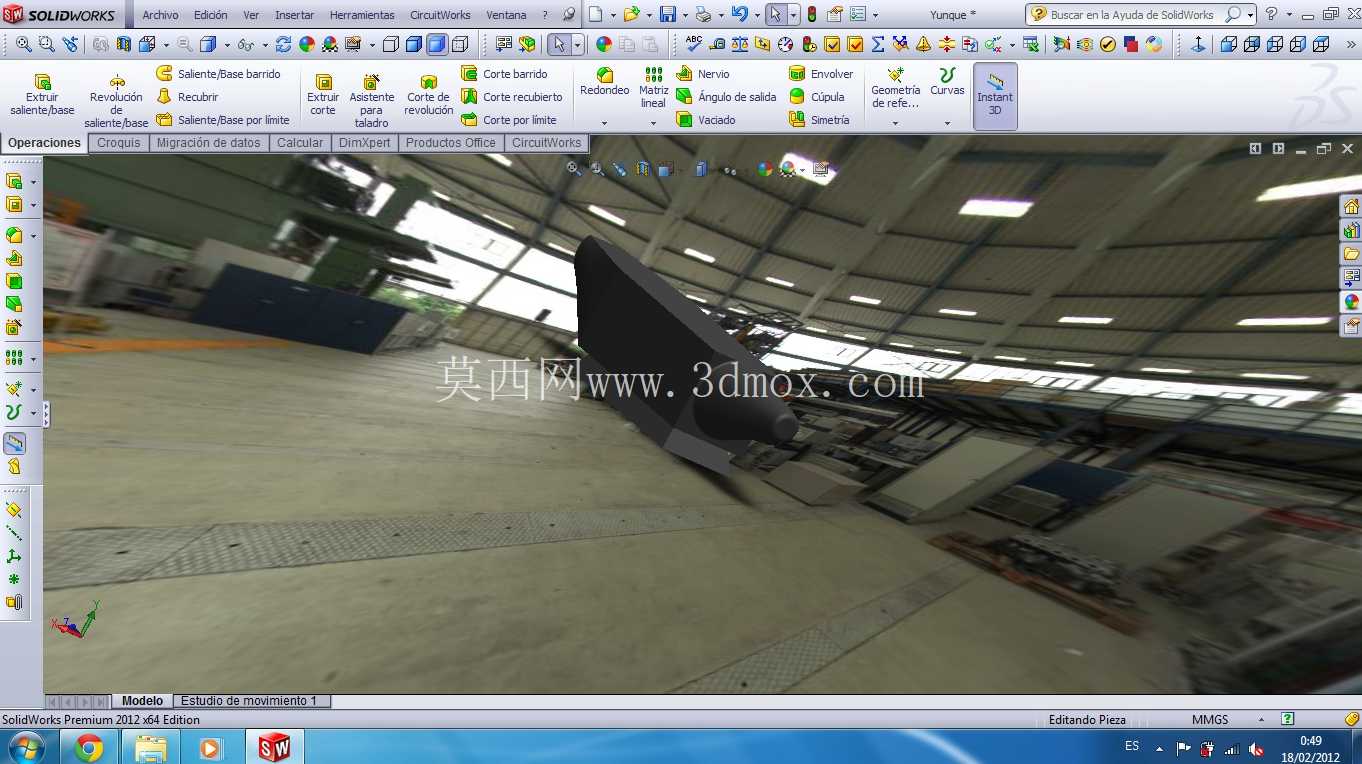

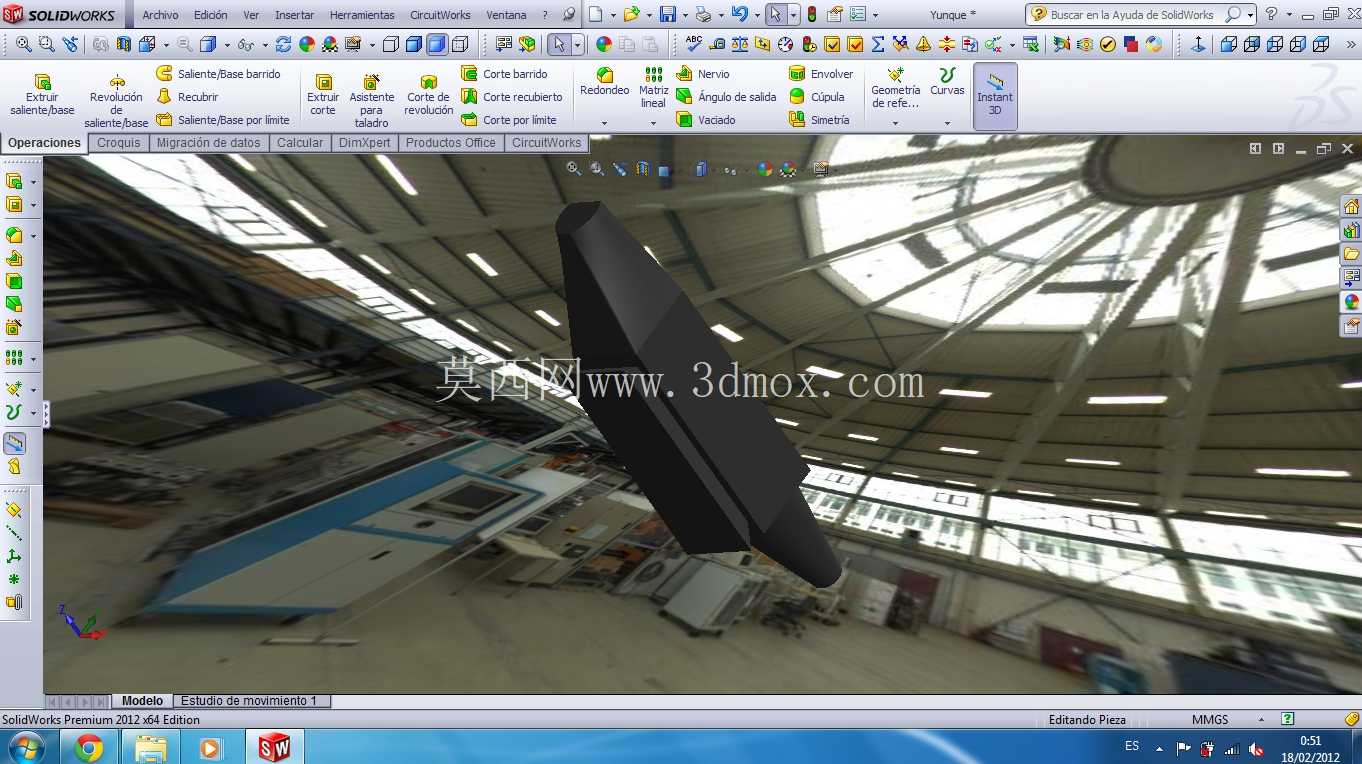

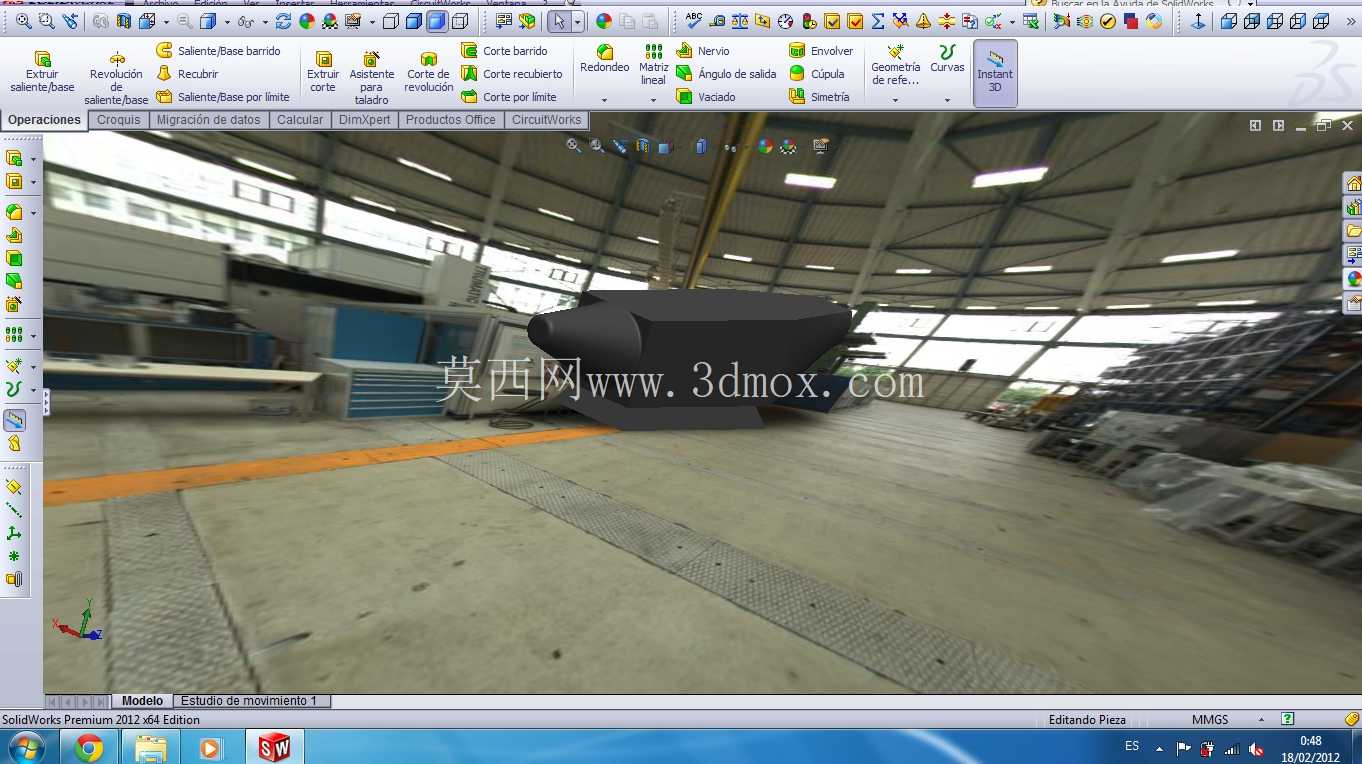

金属锻造作业用铁砧结构三维设计

　　在常规金属热锻、小型工件校直、钣金整形的作业场景里，铁砧是工位上不可替代的基础承载工装，不管是街边的五金维修铺、小型农具加工坊，还是职业院校的金工实训车间、定制五金件的小批量生产工位，都能见到这类工装的身影。不同于大型锻压设备配套的重型砧座，这款适配小型手工锻打、工件修整作业的铁砧，整体结构做了针对性的轻量化优化，不需要做额外的地基预埋，直接通过底部的四个安装孔配合膨胀螺栓，就能固定在实木或者型钢焊接的工作台上，安装边界控制在长600mm、宽300mm的台面范围内，不会占用过多工位空间，适配多数常规金工工作台的安装尺寸。从功能特性来看，铁砧的顶面做了分区设计，平整的主工作面用于金属坯料的锻打成型、长条金属件的校直作业，边缘的锥形孔位可以配合冲头完成金属件的冲孔、折弯工序，尾部的弧形曲面则适配环形工件、弯钩类零件的整形作业，不同区域的硬度做了差异化处理，主工作面的淬火硬度控制在HRC55-60之间，既能承受连续锤击的冲击力，不会出现过快的凹陷磨损，边缘的成型区域硬度稍低，避免长期受冲击出现崩边碎裂的问题。

　　设计过程中首先考虑的是作业时的受力传递，整体采用上窄下宽的梯形结构，重心落在底部安装面的中心位置，锤击作业时不会出现侧翻、晃动的问题，砧身与底部安装座之间做了圆弧过渡，避免应力集中导致的砧身断裂，所有棱边都做了R3-R5的圆角处理，防止作业过程中尖锐边角划伤操作人员，也避免工件磕碰出现不必要的划痕。实际使用时，这类铁砧不仅能完成传统的打铁锻坯作业，还能配合不同的胎具完成小型五金件的冷压整形、金属线材的拉直弯折，甚至在首饰加工、小型铁艺件制作的场景下也能适配，工作面的平面度控制在0.1mm/100mm以内，校直薄金属片时不会因为工作面凹凸导致工件出现不规则变形。

　　不同于一体式铸造成型的老式铁砧，这款结构在设计时预留了附件安装的燕尾槽，可以根据作业需求加装不同规格的砧垫、折弯靠山，不需要更换整个铁砧就能适配不同的加工需求，底部的安装孔做了沉头设计，固定螺栓的顶面不会高出工作面，避免工件移动时被螺栓磕碰划伤。从受力仿真的角度来看，设计时对主工作面施加10kN的瞬时冲击载荷，砧身的最大应力出现在底部过渡圆角处，数值远低于铸铁材料的许用应力，长期使用不会出现开裂变形的问题，砧身的重量控制在40kg左右，单人即可完成搬运安装，不需要借助起重设备，非常适合小型加工场景的灵活布置。

　　作业时工件放置在砧面上，锤击的冲击力会通过砧身均匀传递到下方的工作台，不会因为应力集中导致工作台局部损坏，工作面的粗糙度控制在Ra1.6以下，锻打高温金属时不会因为表面过于粗糙导致工件表面粘黏氧化皮，减少后续打磨的工作量。针对不同的作业需求，铁砧的锥形孔设计了三个不同的直径规格，分别适配3mm、8mm、15mm的冲头作业，不需要额外制作冲孔工装就能完成常规尺寸的冲孔工序，尾部的弧形曲面半径从20mm到100mm做了渐变过渡，适配不同曲率的环形工件整形，不管是做铁环的收口还是钢管的端部打扁，都能找到合适的支撑曲面。
