多规格点钻收纳定位座结构设计

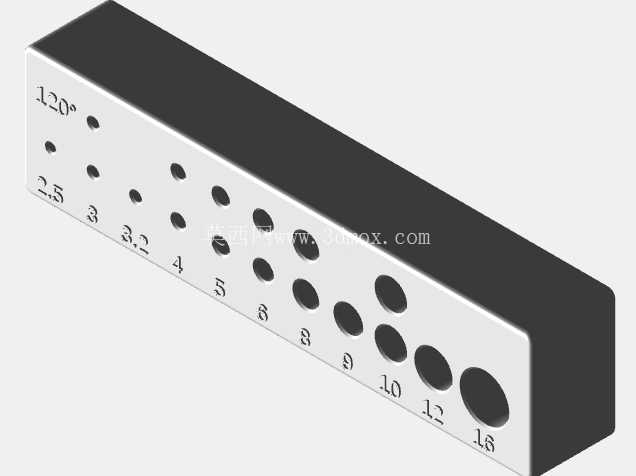

　　在机加工工位的日常实操场景里，点钻作为孔加工工序里的前置定位刀具，本身规格跨度大、刀尖角度存在明确区分，零散摆放不仅会增加刀具磕碰损伤的概率，还会在换刀找正环节浪费大量有效作业时间，这款点钻收纳定位座，就是针对车间工位刀具管理的实际痛点做的结构设计。从实际使用逻辑出发，这款定位座首先要匹配两种主流点钻的刀尖角度规格，也就是118°和120°两种常见钻尖参数，对应的孔径排布完全按照常用加工规格做梯度设置，可容纳的钻头覆盖2.5mm到16mm直径区间的118°尖点钻，同时兼容3mm到10mm直径区间的120°尖点钻，基本覆盖了常规钳工、铣削工位点钻工序的全部常用规格，不需要额外搭配其他收纳器具就能完成整组点钻的定点存放。

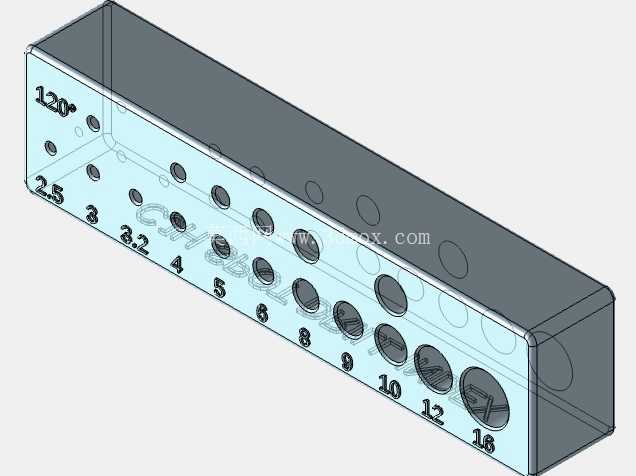

　　设计过程中首先考虑的是工位放置的稳定性，底座整体采用长方体规整结构，底部做平面度处理，放置在工作台面时不会出现滑移、倾斜的问题，每个插孔的位置都做了对应直径的激光蚀刻标识，操作人员取放刀具时不需要反复核对孔径，直接对照标识就能快速归位，从根源上避免不同直径钻头混放、错放的问题。插孔的深度设计也做了针对性校核，既保证钻头插入后不会因为深度过浅出现倾倒，也不会因为深度过深导致取刀时需要额外发力拔出，每个插孔的内壁都做了轻微的倒角处理，钻头插入时不会刮伤刀体涂层，尤其是镀钛类的表面处理钻头，能有效减少收纳过程中对刀具表面的磕碰损伤。

　　考虑到3D打印制作的工艺适配性，整体结构没有做复杂的倒扣或者悬空结构，采用PETG材料打印时不需要额外添加支撑，打印完成后只需要简单去除毛边就能直接投入使用，底座正面蚀刻的标识文字做了0.2mm的下沉处理，长期使用摩擦也不会出现标识磨损模糊的问题。从安装边界来看，整体外形尺寸控制在工位工具摆放的合理区间内，长度方向刚好适配整组钻头的排布间距，宽度方向不会占用台钻或者铣床工作台的过多操作空间，高度方向匹配最长规格16mm点钻的插入深度，刀具插入后顶端露出足够的握持长度，单手就能完成取放动作。

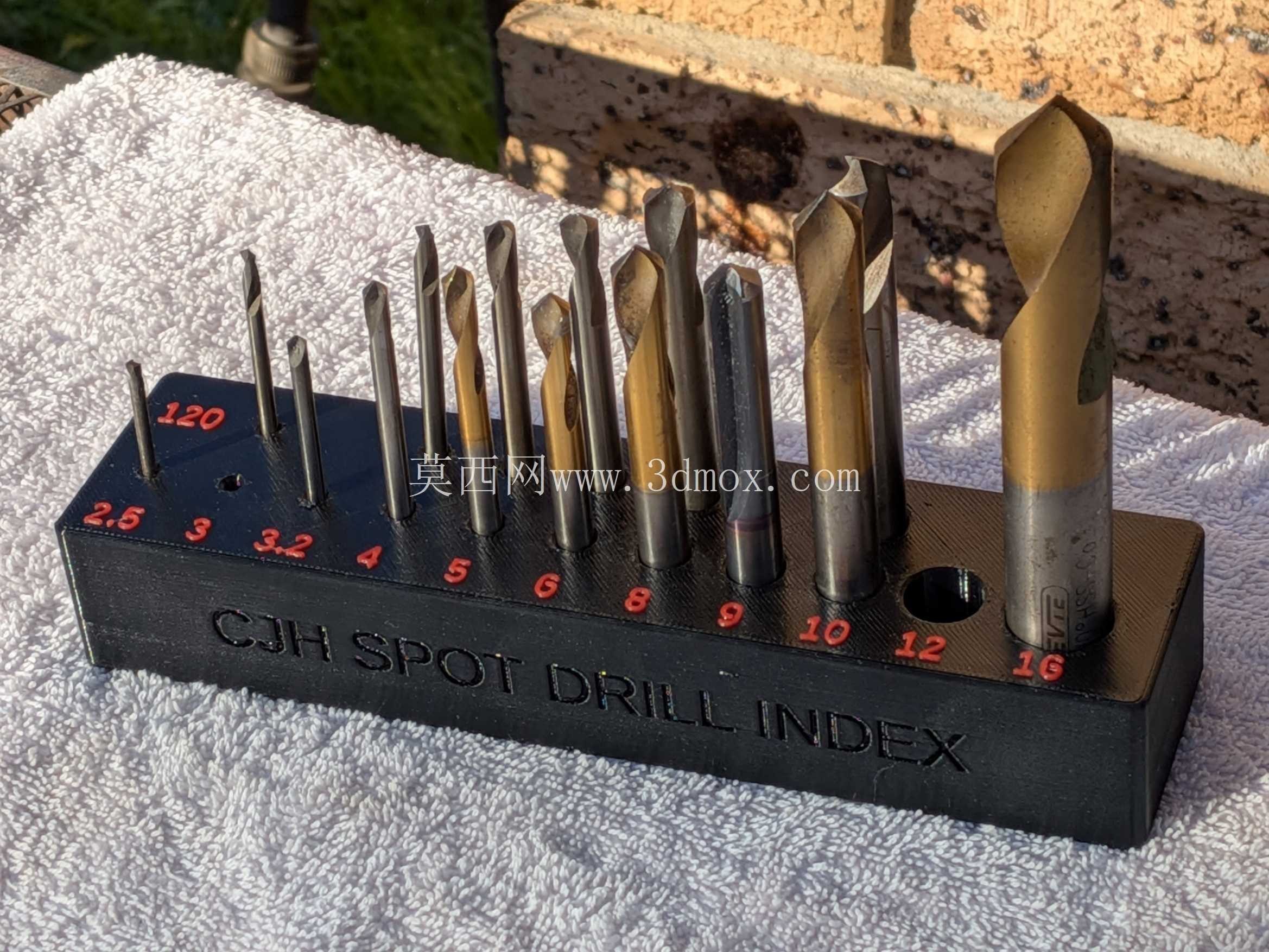

　　在实际加工场景里，这类定位座一般放置在钻床操作台的顺手位置，做孔加工前置点钻定位工序时，操作人员可以根据待加工孔的直径快速选取对应规格的点钻，用完后直接插回对应孔位，不需要额外整理，长期使用能有效减少刀具丢失、刀尖磕碰崩损的情况，也能缩短换刀时的找刀时间，对于小批量加工、工装调试类的作业场景，这类工位级的刀具收纳器具能有效提升现场作业的规整度。结构上没有多余的冗余设计，所有的尺寸参数都围绕刀具存放的实际需求设定，插孔的排布间距做了合理预留，相邻钻头插入后不会出现刀体互相碰撞的情况，哪怕是大直径16mm的点钻插入后，和相邻12mm规格的钻头之间也留有足够的间隙，取放时不会剐蹭到相邻刀具的刀尖部分。底座的重量设计也做了平衡，采用PETG打印填充率设置在30%左右时，整体重量足够保持放置稳定，取放刀具时不会带动底座移位，同时也不会因为过重导致挪动不便，适配不同工位之间的临时转移需求。
