紧凑型端面研磨作业核心执行部件结构

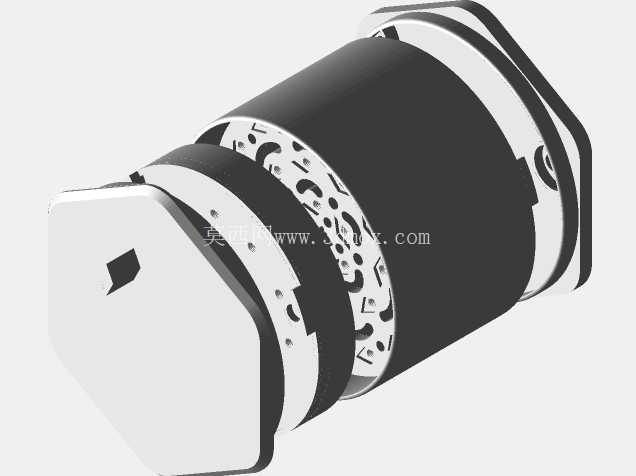

　　在小尺寸工件端面精整加工的产线场景里，这类紧凑型研磨执行部件的应用覆盖了五金小件去毛刺、精密零件端面平整度修正、小型铸件浇口残留打磨等多个工位，区别于大型龙门式研磨设备的大行程适配性，这类部件更适合集成在台式加工单元、半自动修磨工位甚至专机改造的小型工作站中，针对直径在120mm以内的盘类、轴类端面工件做精细化磨削作业。从结构设计逻辑来看，整个部件采用同轴分层堆叠的布局思路，核心回转区域做了双轴承位的同轴度公差约束，前端的研磨头安装位采用止口定位设计，安装面的平面度公差控制在0.02mm以内，避免研磨盘装夹后出现端面跳动超差的问题，直接影响最终加工面的粗糙度表现。

　　中间段的传动衔接区域做了镂空减重设计，这些均匀分布的镂空槽并非单纯为了减少耗材，一方面是降低回转部件的整体惯量，让驱动端的启停响应速度更快，在频繁启停的修磨工位里能减少驱动电机的过载风险，另一方面这些槽位也可以作为排屑通道，研磨过程中产生的金属碎屑、研磨膏残留可以顺着槽位甩到部件外围的集屑区域，避免碎屑进入轴承配合位造成磨损卡滞。部件的后端安装法兰采用六边形切边设计，区别于常规圆形法兰的安装方式，这种切边结构可以在安装时直接卡入设备安装座的定位槽内，不需要额外做周向防转结构，安装时的对位效率更高，法兰上的安装孔位做了沉头处理，紧固螺栓装入后不会突出法兰端面，避免和后端的驱动连接结构产生干涉。从安装边界尺寸来看，整个部件的最大回转直径控制在118mm，轴向总长度165mm，前端研磨头的伸出长度为42mm，这个尺寸设计刚好适配台式研磨设备的工作台避让空间，安装时不需要对原有设备的工作台面做额外的切割改造，直接替换原有同规格的研磨主轴部件即可完成设备升级。在实际功能表现上，这个部件的前端装夹面可以适配不同粒度的树脂研磨盘、金刚石磨片，针对不同材质的工件做粗磨、半精磨、精磨的工序切换，更换磨片时只需要拆卸前端的压盖即可完成操作，不需要拆解整个回转主体，日常维护的拆装效率较高。

　　部件的密封结构采用双层迷宫式设计，前端的密封缝隙做了反向回油槽，研磨过程中使用的冷却润滑液不会顺着配合缝隙进入轴承腔，长期使用也不会出现润滑脂流失、轴承进水锈蚀的问题。在传动适配性上，后端的轴孔采用标准键槽连接，可以直接适配功率在0.75kW到1.5kW之间的常规驱动电机，不需要额外定制连接轴套，对于设备改造的场景来说适配成本更低。很多小型加工车间在做小工件端面修磨时，往往会因为研磨主轴的跳动过大导致工件出现塌边、倒角不均匀的问题，这个结构在设计时将前端轴承位和后端传动位的同轴度公差做了严格约束，装配后的端面跳动可以控制在0.015mm以内，加工出来的工件端面平整度可以达到Ra0.8的精度要求，满足一般精密零件的端面加工要求。

　　另外，部件的外壳采用硬质阳极氧化处理，表面硬度达到HV400以上，日常使用中被碎屑飞溅磕碰也不容易出现凹坑或者锈蚀，在潮湿的研磨作业环境里使用寿命比普通碳钢外壳的部件更长。在实际产线布局中，这类部件既可以垂直安装做立式端面研磨，也可以水平安装做卧式的工件外圆端面修磨，安装法兰上的多个孔位可以适配不同角度的安装支架，不需要额外加工转接板，灵活度较高。针对排屑的需求，部件中间段的镂空槽做了3度的倾斜角度，回转时碎屑可以在离心力作用下顺着斜面快速排出，不会在槽内堆积造成动平衡失衡，即使长时间连续作业，部件的振动值也能稳定控制在0.1mm/s以内，不会因为碎屑堆积出现振动变大、加工精度下降的问题。
