适配Velleman DVM890L万用表的钉板固定支架

　　日常电子检测、电路维修作业场景中，万用表是一线操作人员随身使用的核心检测工具，多数作业工位采用1/4英寸孔径、1英寸孔间距的标准钉板作为工具收纳载体，传统万用表放置方式要么随意摆放在工作台面占用操作空间，要么采用通用挂钩悬挂容易晃动掉落，表笔收纳混乱还会拉扯接线影响检测精度，甚至出现设备跌落损坏的风险，针对这一工位实际痛点设计的这款专用固定支架，能够完美适配Velleman DVM890L型号万用表的安装固定需求。

　　从结构设计逻辑来看，整个支架采用一体化斜置承载结构，主体承载面做了与万用表背部轮廓完全贴合的限位造型，前端设置三个凸起的挡边结构，刚好卡在万用表底部的防滑槽位置，不需要额外设置绑带或者卡扣结构，就能实现设备的快速取放，斜置的角度经过反复校核，既保证操作人员站立或者坐姿作业时，能够清晰读取万用表屏幕上的检测数值，又不会因为角度过陡导致设备滑脱。支架上部的挂装结构直接匹配标准钉板的安装孔位，采用卷边式挂耳设计，挂入钉板后不会出现前后窜动的问题，安装时不需要额外的紧固件，直接对准孔位推入即可完成固定，拆卸调整位置时也只需要向上抬起就能取下，完全适配工位工具灵活调整的使用需求。

　　考虑到3D打印加工的工艺特性，整个结构在设计时做了最大化的支撑优化，所有悬空面的倾斜角度都控制在FDM打印工艺不需要额外支撑的阈值范围内，垂直打印方向设置为0.2毫米层厚时，能够直接完成打印加工，不需要后续打磨去除支撑的工序，打印填充率设置为10%PLA材质填充，就能满足日常使用的结构强度要求，既不会因为填充率过高造成材料浪费，也不会因为强度不足出现长期使用变形断裂的问题。从安装边界尺寸来看，支架整体外轮廓完全贴合万用表的机身尺寸，不会超出设备本体过多占用钉板的相邻安装位，挂装后支架与钉板表面的贴合间隙控制在1毫米以内，不会出现晃动异响，承载面的深度刚好覆盖万用表机身三分之二的位置，取放时手部有足够的操作空间，不会出现卡手的问题。

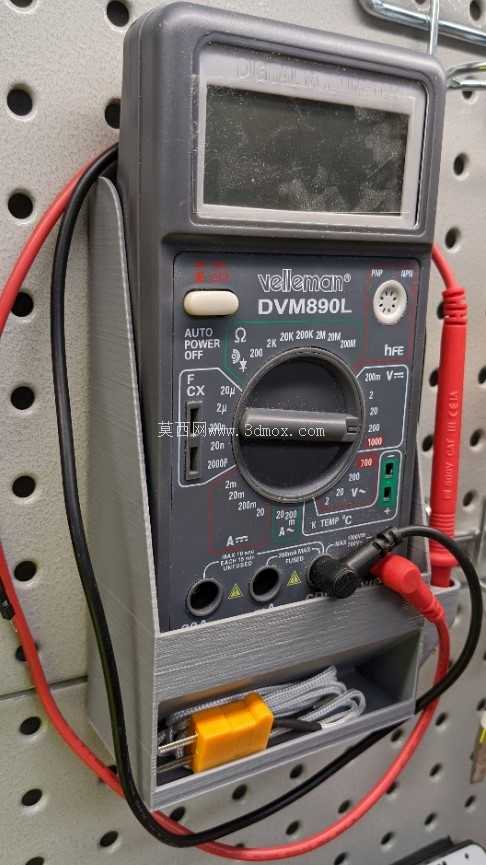

　　在实际工位应用中，这款支架除了固定万用表本体之外，斜置结构下方还预留了足够的空间，可以临时收纳表笔线，避免接线缠绕在其他工具上，检测作业时可以直接将表笔从支架旁取出使用，不需要反复从工作台面拿取设备，能够有效提升一线检测人员的作业效率，减少工具寻找、整理的无效时间。结构上所有的棱角位置都做了R2的圆角过渡处理，既避免打印过程中出现应力集中导致的层间开裂问题，也不会在取放设备时刮伤万用表的塑料外壳，长期使用不会出现磨损掉漆的情况。针对不同工位的安装需求，挂耳位置的尺寸做了通用化设计，除了适配标准1英寸间距钉板之外，也可以挂装在同规格的网格板、冲孔板上，不需要额外修改结构就能适配多数维修工位、电子装配生产线的工具收纳系统。整个支架没有多余的装饰性结构，所有造型特征都服务于功能需求，壁厚控制在2毫米均匀厚度，打印过程中不会出现壁厚差异导致的翘曲变形问题，打印完成后不需要做额外的后处理，直接就能投入使用，对于需要自行制作工位工装的一线技术人员来说，直接按照结构参数打印就能快速完成工位工具的规范化收纳。
