三英寸芯适配一英寸EMT导管转接构件

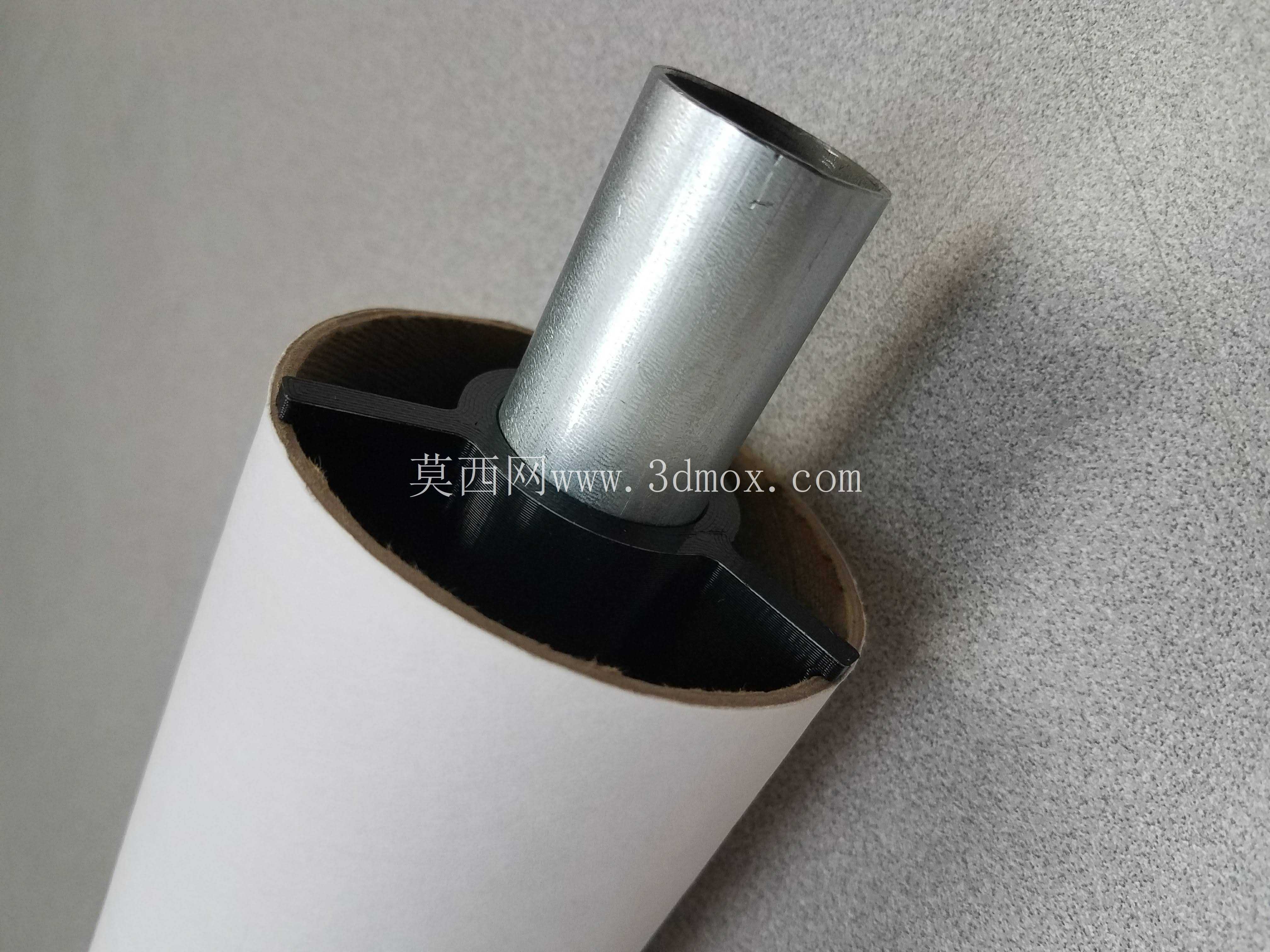

　　在民用管线布设、小型物料输送管路改造场景里，不同管径的管路对接一直是现场施工里容易出现适配偏差的环节，尤其是大口径卷芯输送管路与小口径电气金属导管的衔接，常规标准转接件很难完全匹配非标定尺的管路端口尺寸，这款转接构件正是针对这类跨管径对接需求设计的专用适配结构。从实际使用场景来看，该构件主要用于三英寸口径的卷芯输送管路端口，与一英寸规格的EMT电气金属导管之间的刚性衔接，既可以满足小型物料从大口径管路向小口径导管导流时的过渡平顺性要求，也能在电气穿线场景里，实现大口径预留管线到小口径布线导管的口径收束，避免穿线过程中出现线缆剐蹭、端口卡滞的问题。

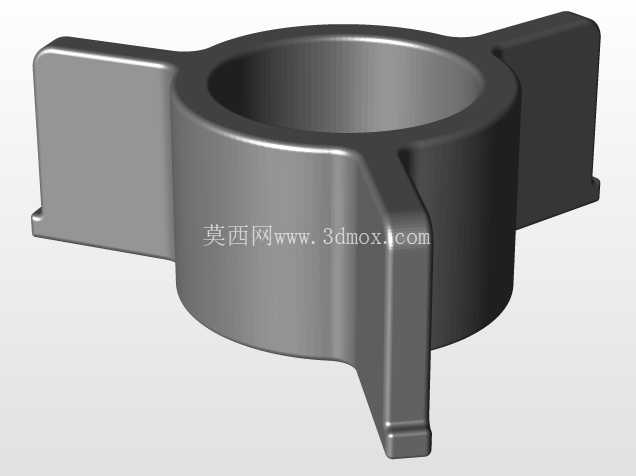

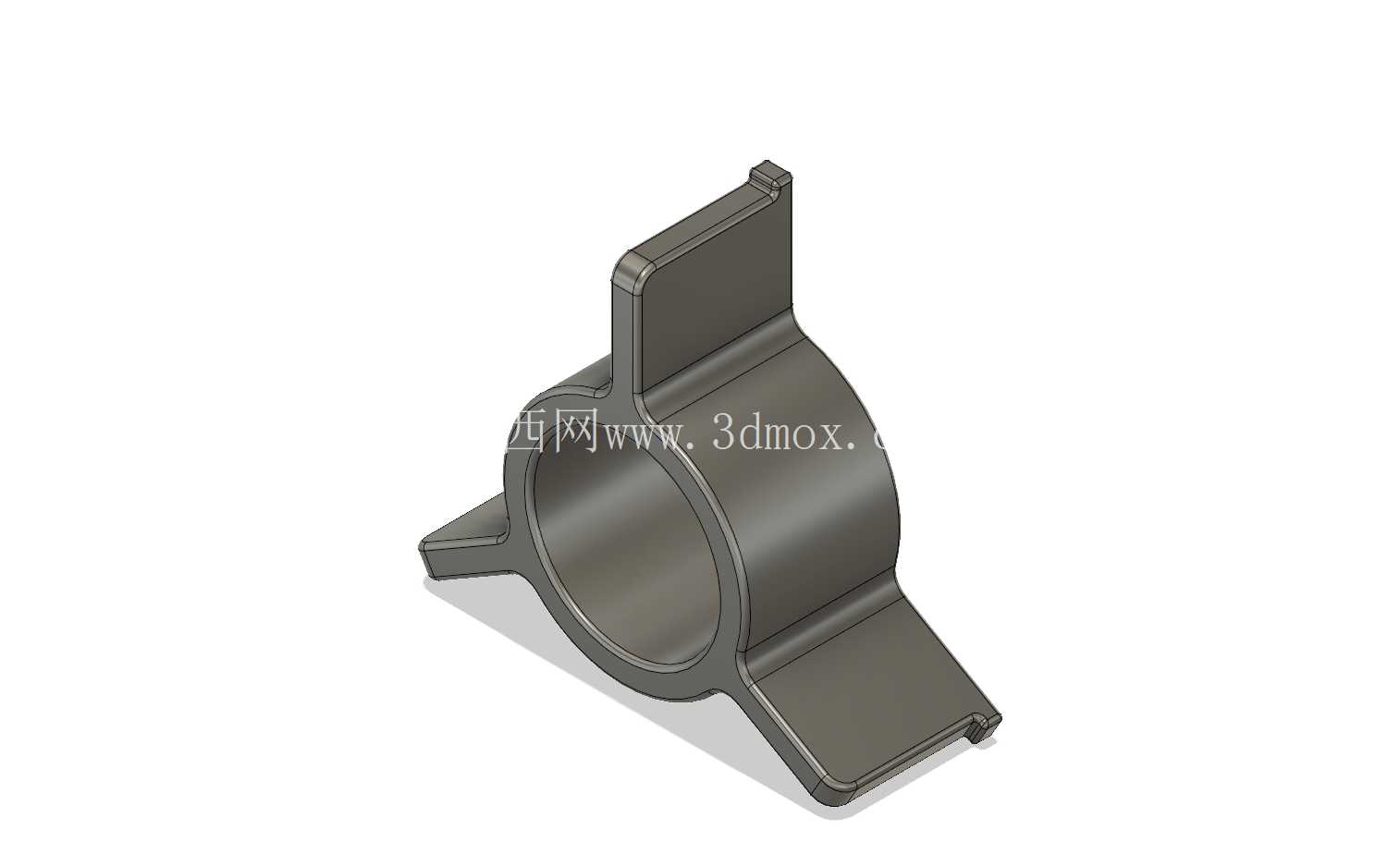

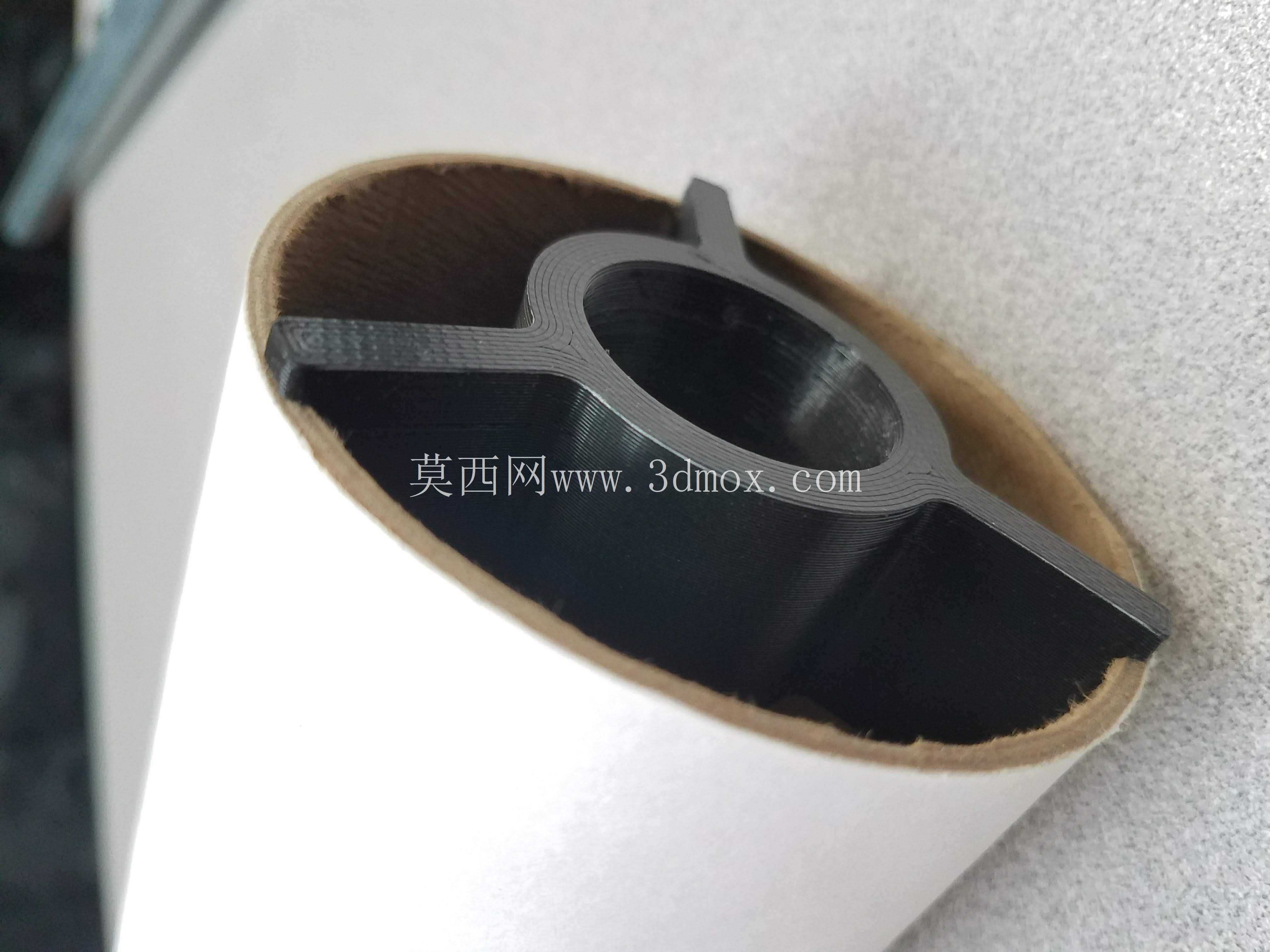

　　构件的整体结构采用环抱式卡接加侧翼定位的设计思路，主体为环形套状结构，内环尺寸匹配三英寸卷芯管路的外径公差带，安装时可以直接套入卷芯管路的端部，依靠环体内壁与管路外壁的贴合实现径向定位，三个均匀分布的侧翼定位片分别从不同方向向外延伸，其中两个侧翼带有平面定位结构，安装时可以贴合在安装基面或者相邻构件的端面上，通过螺丝或者扎带实现轴向固定，避免管路通流或者穿线过程中构件出现轴向窜动。第三个侧翼带有卡接卡槽，刚好可以卡入一英寸EMT导管的外壁滚筋位置，实现小口径导管的快速插接固定，不需要额外的粘接或者焊接工序，现场安装时只需要对准端口推入即可完成对接，大幅降低现场施工的操作难度。从尺寸边界来看，构件的主体环体内径严格匹配三英寸卷芯管路的通用外径尺寸，预留了0.2mm的安装间隙，既可以保证套装时的顺畅度，也能避免间隙过大导致的管路晃动问题；卡接侧翼的卡槽内径完全贴合一英寸EMT导管的标准外径，卡槽深度刚好覆盖导管端部的第一道滚筋，卡接完成后可以承受15N以上的轴向拉拔力，满足常规布设场景下的固定强度要求。三个侧翼的延伸长度经过反复校核，既不会因为过长导致安装时与周边构件发生干涉，也不会因为过短导致固定力不足、卡接失效的问题，整体外轮廓的最大尺寸控制在120mm范围内，可以适配狭小空间内的管路对接需求。

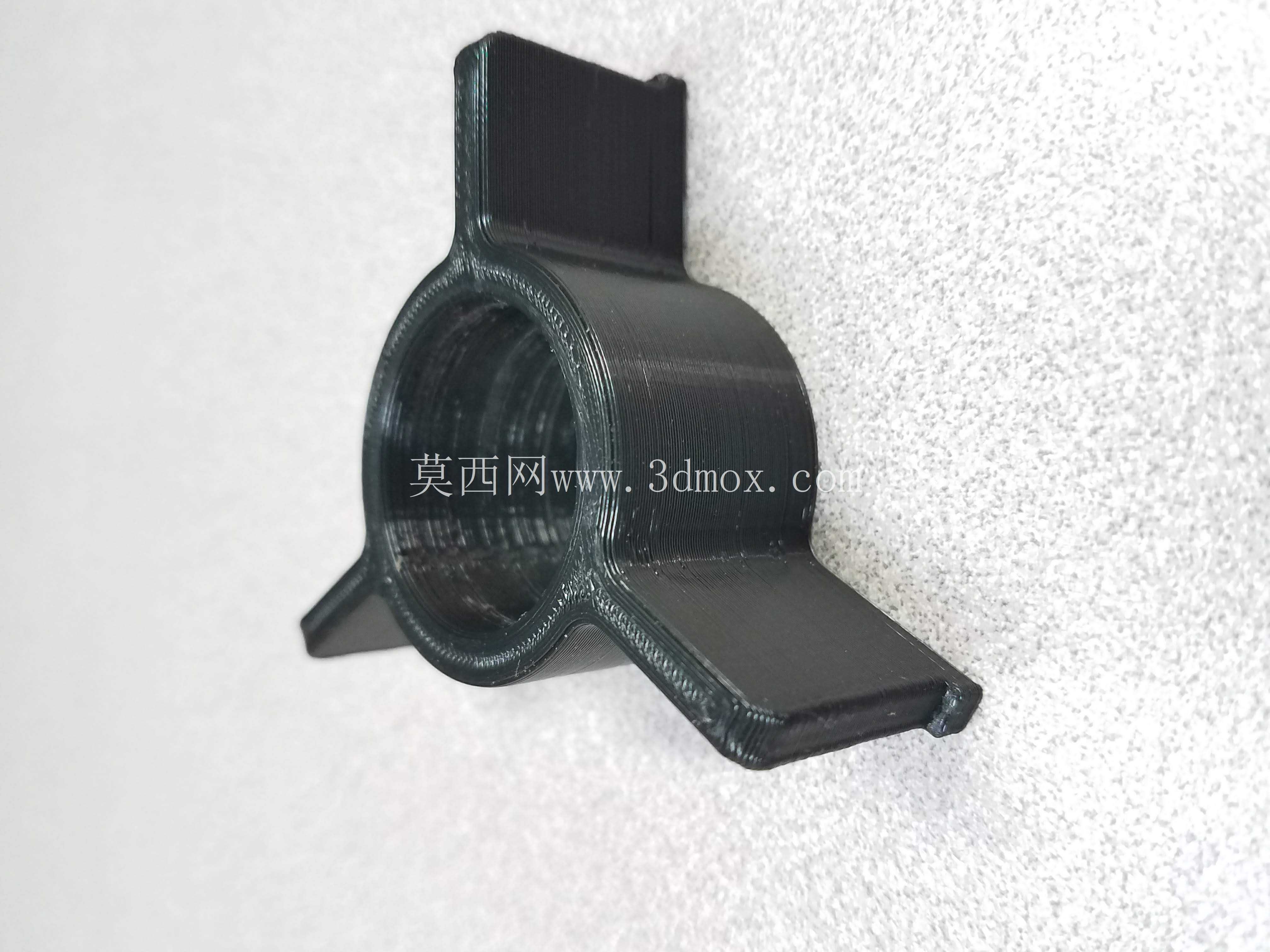

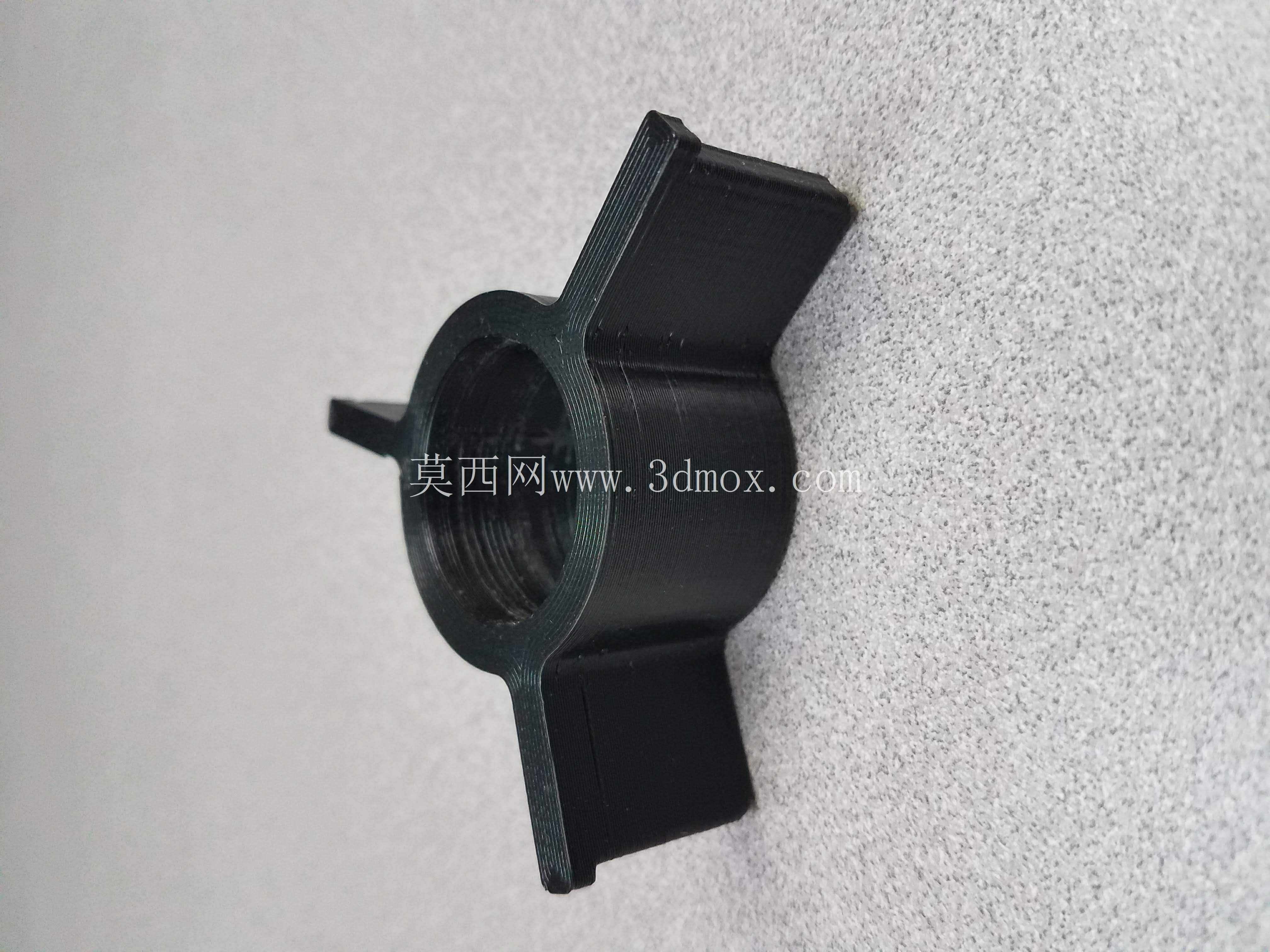

　　设计过程中充分考虑了熔融沉积成型3D打印的工艺特性，所有转角位置都做了R2以上的圆角过渡，避免打印过程中出现应力集中导致的层间开裂问题，构件的最小壁厚控制在2.5mm，既可以保证整体结构强度，也能减少打印过程中的材料消耗，0.3mm层厚的打印参数下，不需要额外添加支撑结构就可以完成整体打印，大幅降低了单件制作的成本和后处理工作量。在实际功能表现上，该转接构件的内壁过渡段做了15度的锥面导流设计，当用于物料输送场景时，物料从大口径管路进入小口径导管的过程中，可以顺着锥面平滑过渡，不会在转接位置出现物料堆积、卡堵的问题；当用于电气穿线场景时，锥面过渡可以避免线缆在端口位置被尖锐棱边剐蹭，保护线缆外层绝缘皮不被破损。

　　侧翼的定位平面上预留了直径4mm的安装孔位，可以根据现场安装需求选择螺丝固定、扎带捆绑或者胶粘固定等多种固定方式，适配不同的安装基面条件，不管是墙面明装、设备内部暗装还是临时管线布设，都能找到合适的固定方案。需要注意的是，由于不同厂商生产的卷芯管路和EMT导管存在一定的尺寸公差，实际使用前可以根据现场实测的管路外径尺寸，对环体内径和卡槽尺寸做微量调整，保证配合间隙在合理范围内，避免出现过松或者过紧的安装问题。整体结构没有复杂的曲面或者异形结构，建模过程中只需要通过基础的拉伸、切除、圆角特征就可以完成全参数化建模，后续如果需要适配其他管径的对接需求，只需要修改对应的内径、卡槽尺寸参数就可以快速衍生出不同规格的转接构件，具备很强的参数化改型潜力。
