环形带孔磁铁防护结构件设计

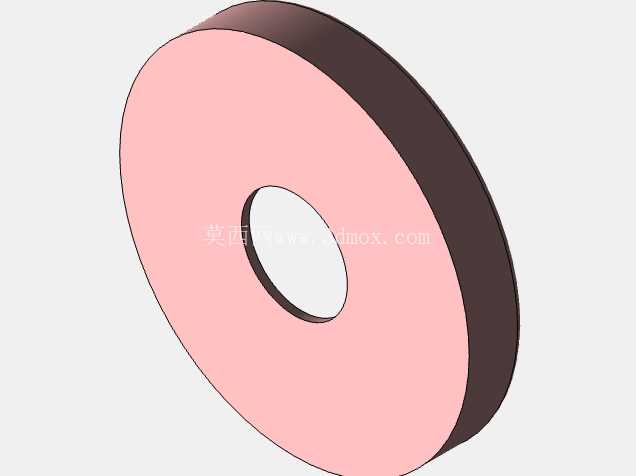

　　从实际使用场景来看，这类环形磁铁常被用在磁吸附固定工位、旋转磁耦合传动组件、传感器磁环安装位、小型磁吸治具当中，很多现场装配场景里，作业人员在拿取强磁环的时候，很容易因为磁体的强吸力出现两个磁环猛然吸合撞击的情况，没有防护的磁环往往一撞就会崩掉边角，而套入这个保护结构之后，外圈的硬质防护层可以直接承受撞击力，避免磁体本体直接受冲击。从结构设计思路上看，整个保护件采用同轴环形的薄壁结构，内孔尺寸和待保护磁环的中心安装孔完全对齐，不会干涉磁环原本的中心穿轴安装需求，外圈的包覆高度和磁环的轴向厚度完全匹配，既不会因为防护层过高影响磁环工作面的磁吸附间隙，也不会因为包覆高度不足导致磁环边角外露。在永磁组件的实际工程应用场景中，磁铁本身的硬脆材质特性一直是结构设计环节需要重点考量的问题，尤其是烧结钕铁硼类强磁材料，在装配、运输、日常使用过程中很容易因为磕碰、挤压出现边角崩裂、表层镀层破损的问题，一旦镀层破损还会进一步引发基材氧化锈蚀，直接导致磁性能衰减，严重时会让整个磁组件完全失效，这款环形带孔的磁铁保护结构，就是针对这类环形永磁体的使用痛点做的配套结构设计。

　　设计时特意将防护件的内壁和磁环的外圈采用小过盈配合的公差带，装配的时候可以通过轻压压装完成配合，不需要额外涂胶就能实现可靠的固定，避免长期使用过程中防护件和磁体之间出现相对窜动；同时防护件的两个端面都做了微小的倒角处理，压装的时候不会刮伤磁环的表层镀层，也能避免装配时出现切屑残留的问题。从安装边界来看，整个保护件的外径只比磁环本身的外径单边多出1.5mm的壁厚，不会过多占用磁组件周边的安装空间，对于很多安装空间紧凑的磁耦合工位来说，这个尺寸增量完全在原有结构的兼容范围内，不需要对周边的配合零件做额外的改模调整。

　　在功能特性上，这个保护结构除了基础的防磕碰作用之外，还能起到一定的导磁匀化作用，设计时选用的材料本身具备合适的导磁率，可以把磁环侧边的杂散磁通做一定的收拢，减少磁环侧面的漏磁，让磁环工作面的磁通分布更均匀，对于需要稳定磁吸力的吸附工位来说，这一点能有效提升吸附力的一致性，避免因为漏磁导致的吸附力波动。另外在实际设备运行过程中，很多磁环是随轴做旋转运动的，没有防护的磁环外圈如果和周边的固定结构出现意外摩擦，会直接磨损磁体本身，磨下来的磁粉还会吸附在磁体表面，进一步影响磁路间隙，而有了这个保护结构之后，即使出现轻微的擦碰，也是磨损防护层的外壁，不会直接损伤磁体本体，日常维护的时候只需要更换保护件即可，不需要更换成本更高的永磁体，能大幅降低设备的后期维护成本。

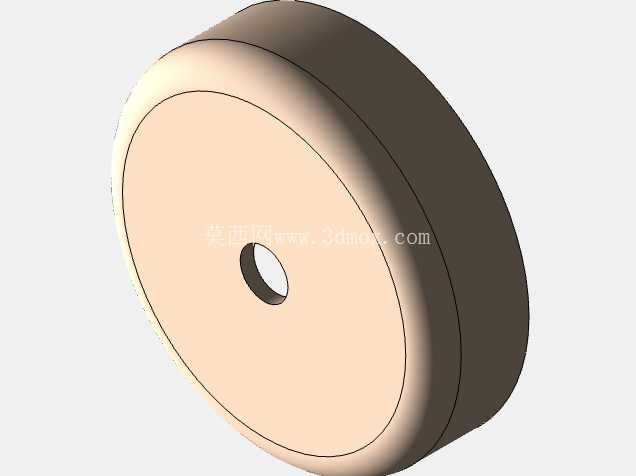

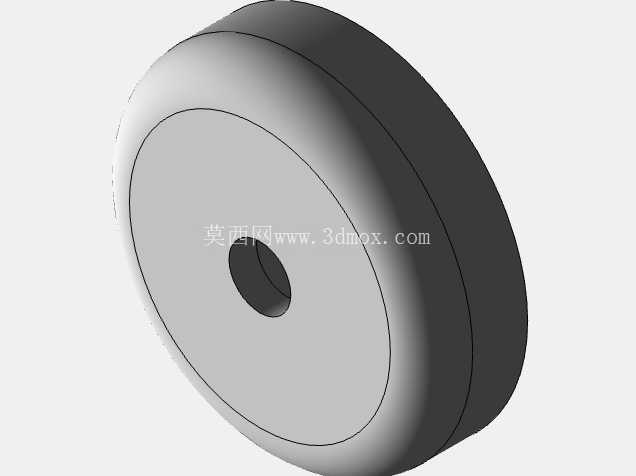

　　在做三维建模的时候，特意把配合面的公差做了参数化关联，只要调整磁环的外径、内径、厚度三个核心参数，就能快速生成对应规格的保护件模型，适配不同尺寸的环形磁体使用，不需要每次都重新绘制草图，能大幅提升同系列产品的设计效率。建模过程中也特意验证了压装工况下的结构强度，薄壁位置在常规压装力下不会出现开裂变形，同时壁厚的取值也做了多轮优化，在保证结构强度的前提下尽可能减小壁厚，控制材料成本和整体尺寸增量，避免因为防护结构过重影响旋转组件的动平衡。很多一线的结构设计人员在做磁组件设计的时候，往往只关注磁体本身的磁性能参数，忽略了磁体的机械防护设计，导致设备在现场运行一段时间后就出现磁体破损、性能下降的问题，这类配套的防护结构虽然看起来简单，却是提升磁组件使用寿命、降低现场故障率的关键细节，尤其是在工业设备的长期连续运行场景下，这类细节设计往往决定了整套设备的可靠性表现。
