对称结构投掷类冷兵器几何造型设计

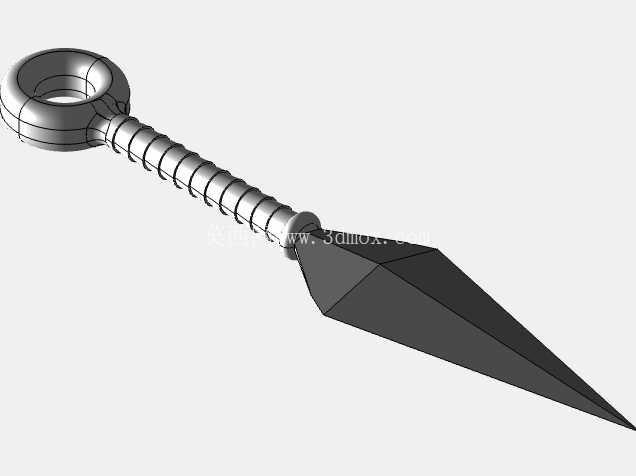

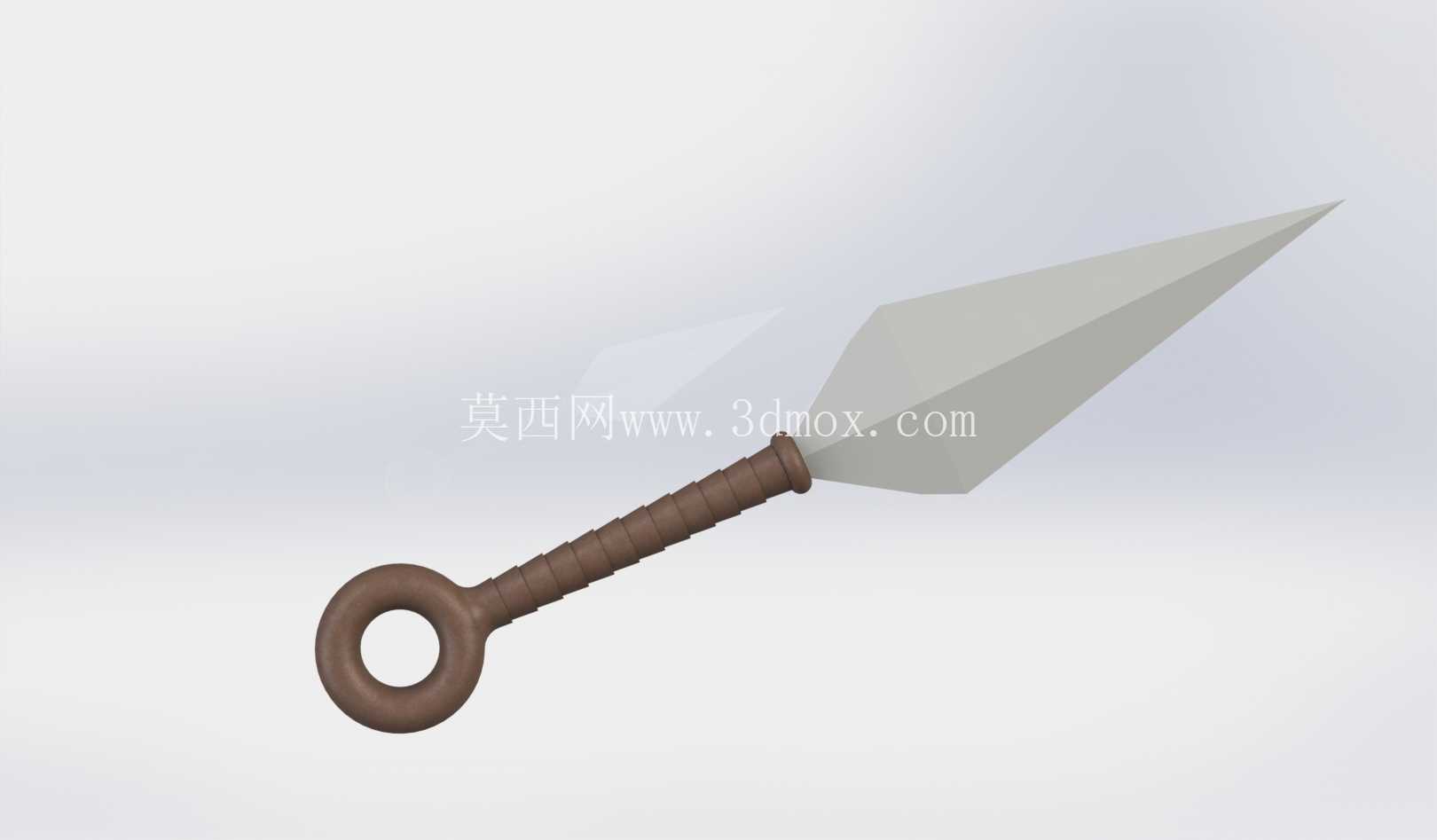

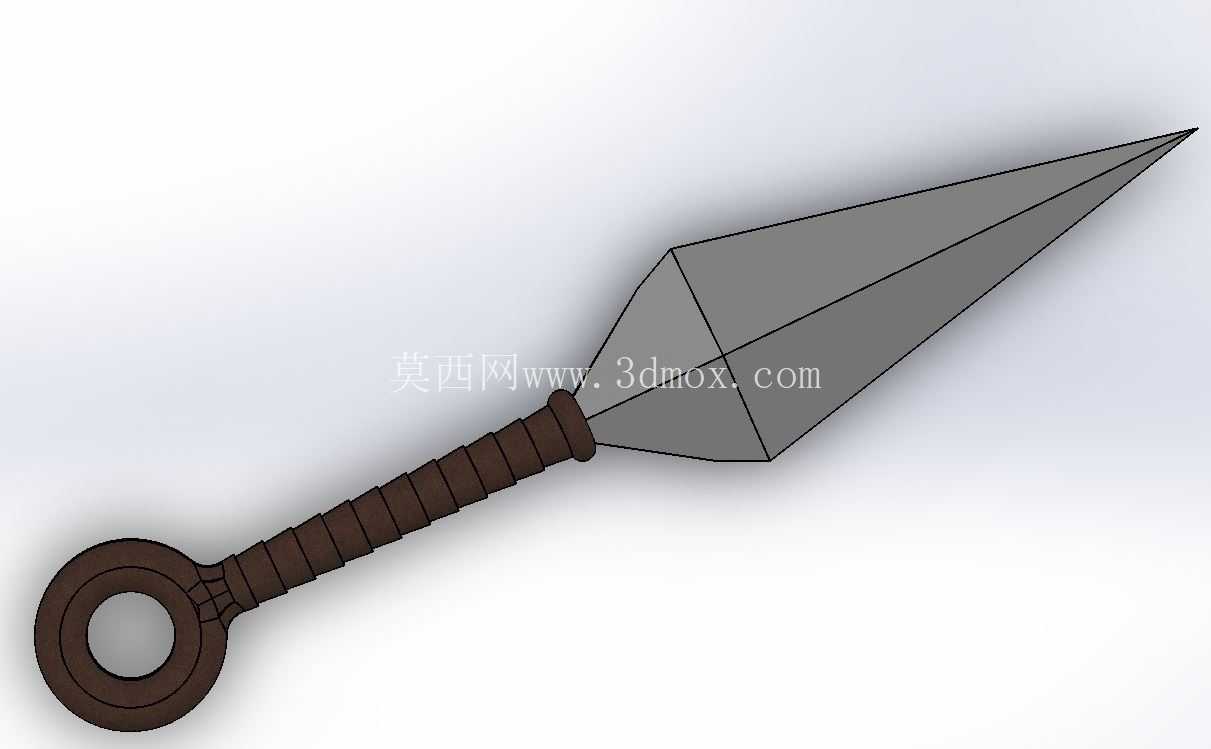

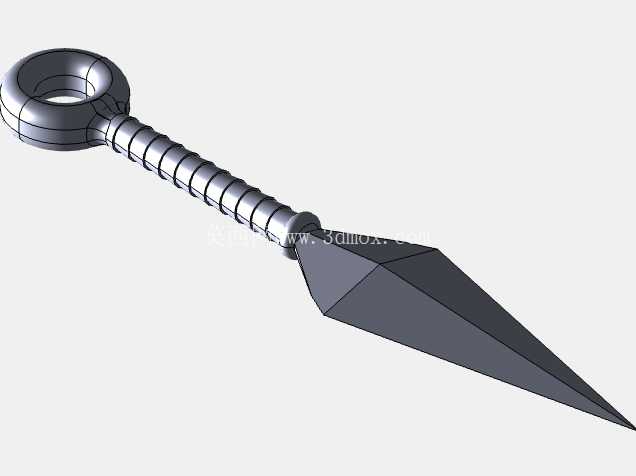

本次完成的几何造型设计，核心围绕对称式尖状投掷器具的结构特性展开，整体造型以中心轴线为对称基准，刃部采用多面棱体拼接结构，从尖部到柄部衔接处做平滑的曲率过渡，既保证了刃部的几何规整性，也兼顾了结构应力的均匀分布。从实际应用场景来看，这类结构常作为铸造工艺教学的典型案例，用于演示对称类薄壁带柄零件的分型面设置、拔模角度调整以及表面建模的基础逻辑，帮助初学者理解从二维轮廓到三维实体的构建路径。

设计过程中，首先确定整体的比例边界：刃部总长度占整体的七成左右，柄部占三成，尾部的环形结构外径控制在柄部直径的2.5倍，环的壁厚与柄部保持一致，避免铸造过程中出现厚薄不均导致的缩孔缺陷。刃部的每个棱面都做了等角度均分，相邻面之间的边缘采用小半径圆角混合，既消除了尖锐直角带来的建模奇点，也模拟了实际工件边缘的钝化处理效果，避免应力集中在棱线位置。柄部表面做了等距的环状防滑纹理，纹理深度控制在0.8mm，间距2mm，既保证握持时的摩擦力，也不会因为纹理过深导致铸造时出现充型不满的问题。

从建模逻辑来看，整个模型采用全参数化构建，所有尺寸都关联到中心基准面与中心轴线，调整任意一个参数都可以驱动整体结构的比例变化，方便后续根据不同的铸造工艺要求调整尺寸，比如适配砂型铸造、熔模铸造的不同拔模斜度要求，或者调整壁厚满足不同材质的浇注流动性需求。刃部与柄部的衔接位置做了锥形过渡段，过渡段的锥度设置为1:10，避免直角衔接带来的应力集中，同时也方便铸造时的浇口位置设置，让金属液能够平稳填充到刃部的最远端，减少冷隔缺陷的产生。

尾部的环形结构与柄部采用一体化建模，环的中心与柄部轴线重合，环的内侧做了圆角处理，方便穿绳或者挂载，同时环的截面采用圆形截面，与柄部的圆柱截面平滑衔接，整个模型没有出现非流形几何、重叠面或者自由边等建模错误，所有曲面都经过缝合检查，实体质量满足后续CAE模流分析、数控加工编程的要求。在表面建模阶段，特意对刃部的每个平面做了曲率检查，保证相邻面之间的G1连续，避免渲染或者加工时出现棱线错位的问题。

这类对称结构的建模练习，能够帮助从业者掌握基准对齐、特征阵列、边缘混合、曲面缝合等基础建模技能，理解铸造类零件在设计阶段需要提前考虑的工艺约束，比如壁厚均匀性、拔模方向、过渡圆角设置等，避免设计出的模型无法适配实际生产工艺。整个模型的结构没有多余的装饰特征，所有几何特征都服务于功能需求：尖部的锐角结构保证穿刺性能，棱面结构保证飞行过程中的方向稳定性，柄部的防滑纹理保证握持可靠性，尾部的挂环保证携带与收纳的便利性，每个特征的尺寸设置都经过比例校核，既符合人体工程学的握持尺寸，也满足铸造工艺的成型要求。
