长柄环形端头手动操作工具结构设计

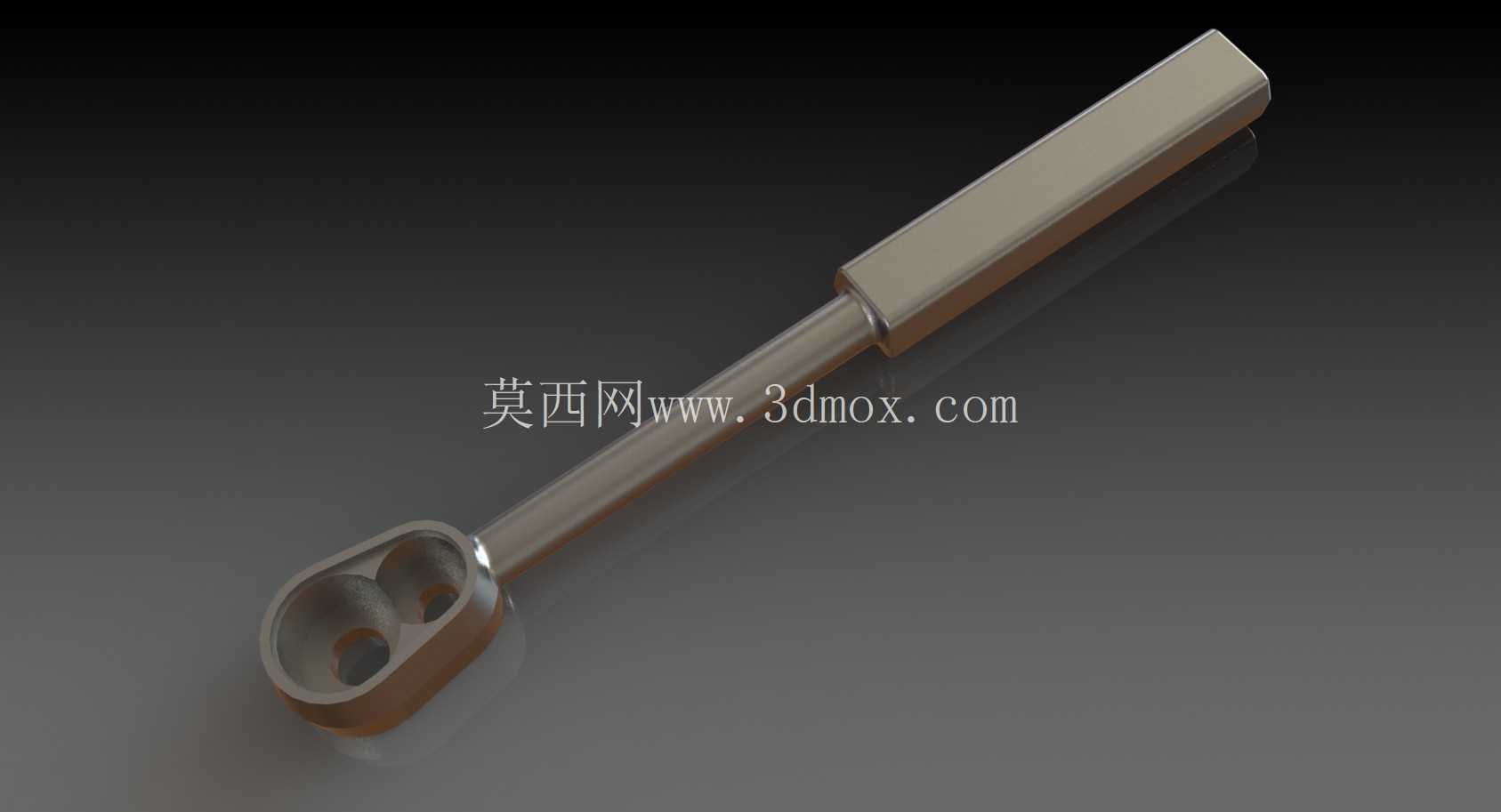

这款长柄环形端头的手动操作构件，最初是针对铸造生产线工位上的窄空间锁紧操作需求设计的，在压铸、重力铸造的模具工位，经常会遇到模具侧下方、防护挡板后方的锁紧点位，普通直柄扳手或者套筒因为操作空间的干涉，无法完成垂直施力，甚至会因为施力角度偏移导致螺栓头滑牙，耽误生产线的换模节拍。设计初期首先敲定的是端头的环形结构，环形内圈做了两个对称的定位凹孔，对应工位上常见的带凸点锁紧销，操作时直接将环形端头套入锁紧销，两个凹孔刚好与销体上的凸点卡合，不需要额外的对位调整，单手就能完成套入动作，相比开口式的扳手，这种环形包裹的结构在施力时不会出现滑脱的情况，哪怕手上沾有脱模剂或者切削液，也能保证施力的稳定性。

杆身部分采用了等直径的圆杆设计，长度经过现场工位的反复测算，最终确定的长度刚好能让操作人员站在模具外侧的安全区域，就够到最内侧的锁紧点位，不需要探身进入模具开合的危险区间，圆杆的表面做了哑光的金属处理，没有做额外的防滑滚花，因为铸造工位的操作人员普遍佩戴劳保手套，过于粗糙的滚花反而容易勾住手套纤维，影响操作的流畅度，光滑的杆身在手套接触时能顺畅调整握持位置，根据不同点位的施力需求，随时改变力臂长度，遇到需要大扭矩锁紧的点位，就握持杆身靠近尾端的位置，遇到需要微调的点位，就握持靠近端头的位置，操作灵活性更高。

尾端的握持段采用了方形截面的设计，这部分的设计考虑了两个实际使用场景，一是方形截面相比圆形截面，在放置时不会随意滚动，操作人员临时将工具放在模具平台或者工位台面上时，不会因为台面的倾斜或者设备振动滚落，避免工具掉入模具型腔或者设备缝隙造成安全隐患；二是方形的握持段在需要施加更大扭矩时，可以配合手锤轻轻敲击尾端端面，给锁紧销提供额外的轴向顶紧力，圆形截面的尾端在敲击时容易出现偏斜，方形端面的受力更均匀，敲击时的力能沿着杆身轴线直接传递到端头的锁紧销上，不会出现杆身弯曲的情况。

从安装边界的角度来看，这款工具的环形端头外径控制得非常紧凑，针对工位上最小的操作间隙做了适配，环形端头的壁厚经过强度校核，在承受最大操作扭矩的情况下不会出现开裂或者变形，同时外径尺寸刚好能伸入模具侧板之间12mm的间隙中，不会和周边的冷却水管、行程开关产生干涉。杆身的直径也做了优化，在保证杆身抗扭强度的前提下，尽可能缩小直径，避免在穿过模具防护栏的操作孔时出现卡滞，哪怕操作孔的位置有轻微的偏移，杆身也能顺利穿过。

实际在生产线的使用场景中，这款工具除了完成铸造模具锁紧销的操作之外，还能适配设备维护时的多种窄空间操作需求，比如设备机架内部的紧固件调整、输送线侧边的挡块锁紧，只要是带对应凸点的锁紧结构，都能使用这款工具完成操作，不需要频繁更换不同的操作工具，减少了工位上的工具摆放数量，也降低了操作人员拿错工具的概率。设计过程中没有做多余的装饰性结构，所有的结构特征都围绕实际操作的需求展开，没有冗余的倒角或者装饰槽，避免在使用过程中积存铸造粉尘或者油污，日常清理只需要用车间的压缩空气吹净即可，维护成本极低。

从受力的角度分析，环形端头和杆身的连接位置做了圆弧过渡，避免应力集中导致的断裂问题，在反复施加扭矩的工况下，过渡位置的应力分布均匀，不会因为长期使用出现疲劳裂纹。尾端方形段和圆杆的连接位置也做了同样的圆弧过渡，在敲击尾端的时候，应力不会集中在两段的连接位置，保证杆身的整体使用寿命。整个构件的所有棱边都做了小半径的倒钝处理，没有锋利的边角，操作人员佩戴手套操作时不会勾破手套，也不会在取放工具时划伤手部，符合车间操作的安全规范。
