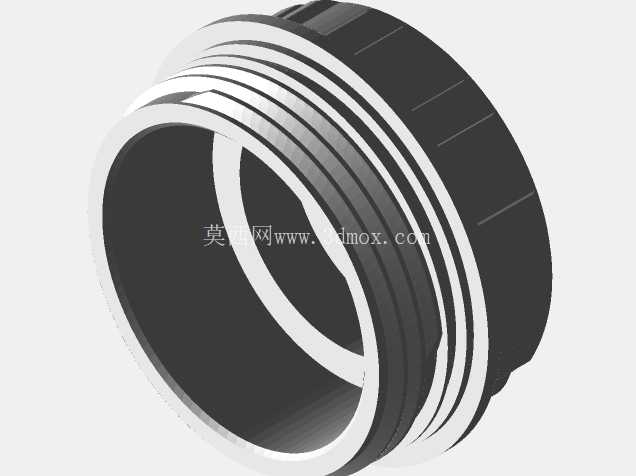

外螺纹连接环形结构铸造构件

在流体输送管路系统、小型动力装置的介质通路搭建场景里，这类带外螺纹的环形构件是实现管路快速对接、密封承压的核心基础零件，日常在小型增压泵的进出水口对接、民用供水支路的转接、小型液压回路的支路连接场景中都能见到它的应用。从实际使用的功能逻辑来看，这个构件的核心作用是通过外螺纹段实现与对应内螺纹接口的旋合紧固，依靠端面的压紧力配合密封件实现通路的密封，避免输送介质出现泄漏，同时中空的环形结构要保证介质流通的通径满足流量要求，不能出现通径缩颈过大导致的流阻升高问题。

设计这类构件的时候，首先要匹配对接端的螺纹标准，外螺纹的牙型角、螺距、大径小径公差都要严格对应通用管螺纹的参数要求，保证旋合过程顺畅无卡滞，同时螺纹段的长度要满足有效啮合牙数的要求，一般来说至少要保证3-5个完整牙型的啮合长度，才能承受管路内部的额定工作压力，不会在压力波动的时候出现螺纹脱开、密封失效的问题。构件外侧的环形凸筋结构，一方面是增加零件本身的结构刚度，避免在旋紧力矩作用下出现零件变形，另一方面也可以作为安装时的施力定位面，方便安装工具夹持发力，不会因为施力位置不当导致螺纹损伤。

从安装边界的角度考虑，这个构件的整体外径要小于安装位置的周边预留空间，保证旋紧操作的时候工具不会和周边的其他管路、结构件发生干涉，中空的内孔通径要和对接管路的通径保持一致，内壁要做平滑过渡处理，减少介质流经的时候产生的湍流和压力损失。零件的壁厚设计要兼顾强度和材料成本，螺纹段的壁厚要能承受额定工作压力下的环向拉应力，非螺纹段的壁厚可以在满足结构刚度的前提下适当优化，减少不必要的材料消耗。铸造工艺设计的时候，要注意螺纹部分的成型精度，因为铸造后螺纹表面会有一定的粗糙度，后续需要辅以少量的机加工来保证螺纹的配合精度，同时零件的端面要保证足够的平面度，这样在压紧密封垫圈的时候才能保证整个圆周方向的压紧力均匀，不会出现局部密封不严的渗漏问题。

在实际选型应用的时候，需要根据输送介质的特性选择对应的铸造材质，输送普通清水类介质可以选用常规的铸铁材质，成本低且刚性足够，如果输送有一定腐蚀性的介质，则需要选用对应的耐腐蚀铸造合金，同时要匹配工作压力等级来校核零件的壁厚和螺纹啮合长度，避免在高压工况下出现零件破裂或者螺纹滑牙的故障。这类零件虽然结构看起来简单，但是在整个管路系统里的作用非常关键，一旦出现失效泄漏，轻则导致介质损耗影响系统正常运行，重则可能因为高压介质喷射引发安全事故，所以在设计建模的时候，每一处尺寸的公差设定、结构的细节处理都要结合实际的安装使用场景来考量，不能只看外观造型忽略实际的工程使用需求。比如外侧的防滑槽结构，在手工安装的场景下可以增加摩擦力，方便徒手旋紧到预紧位置，后续再用工具进行最终的紧固，而如果是在自动化装配的场景下，外侧的结构就要适配自动化卡爪的夹持尺寸，保证装配过程中零件的定位精度，不会出现夹持偏移导致的螺纹错牙问题。
