适配M5至M12丝锥的手动攻丝扳手组件

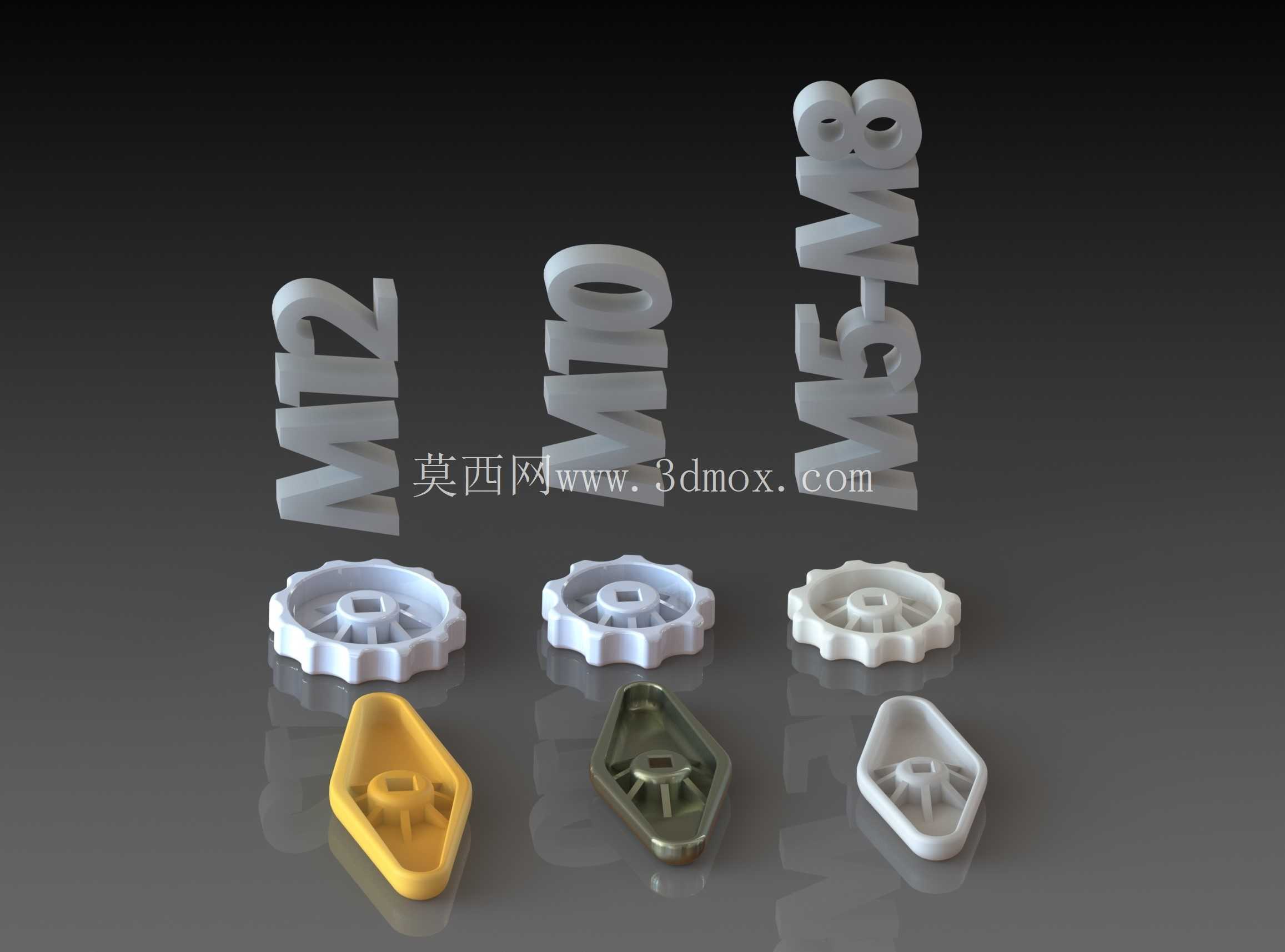

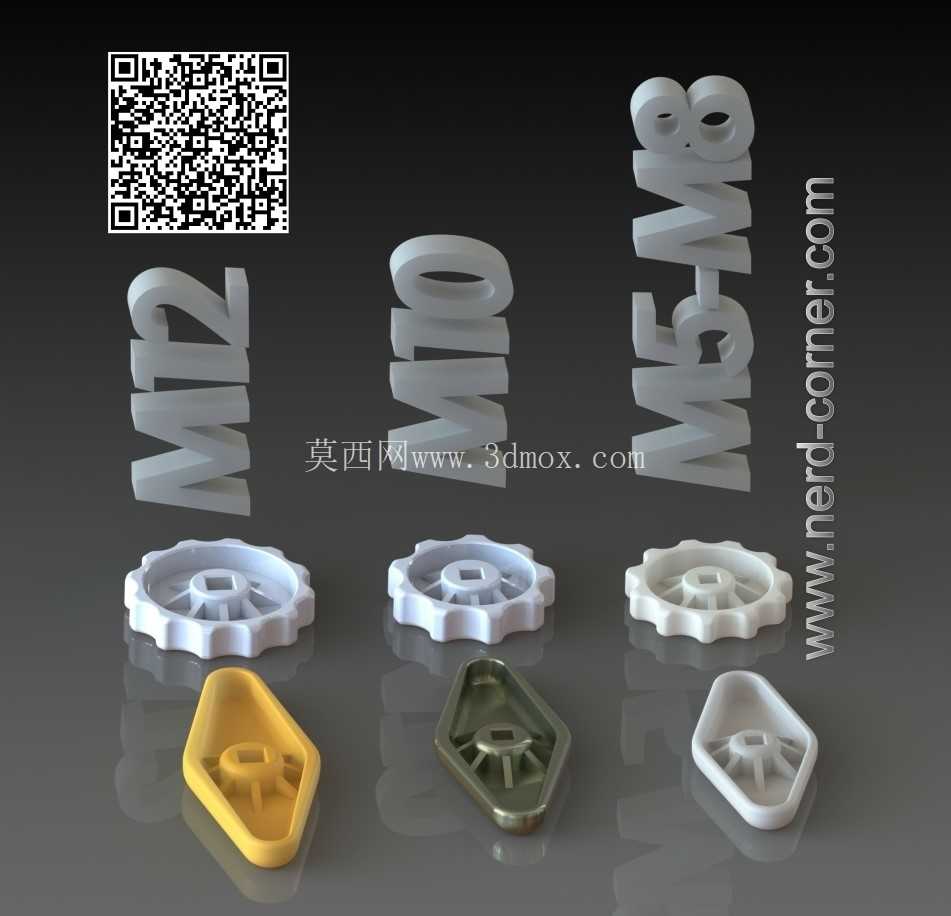

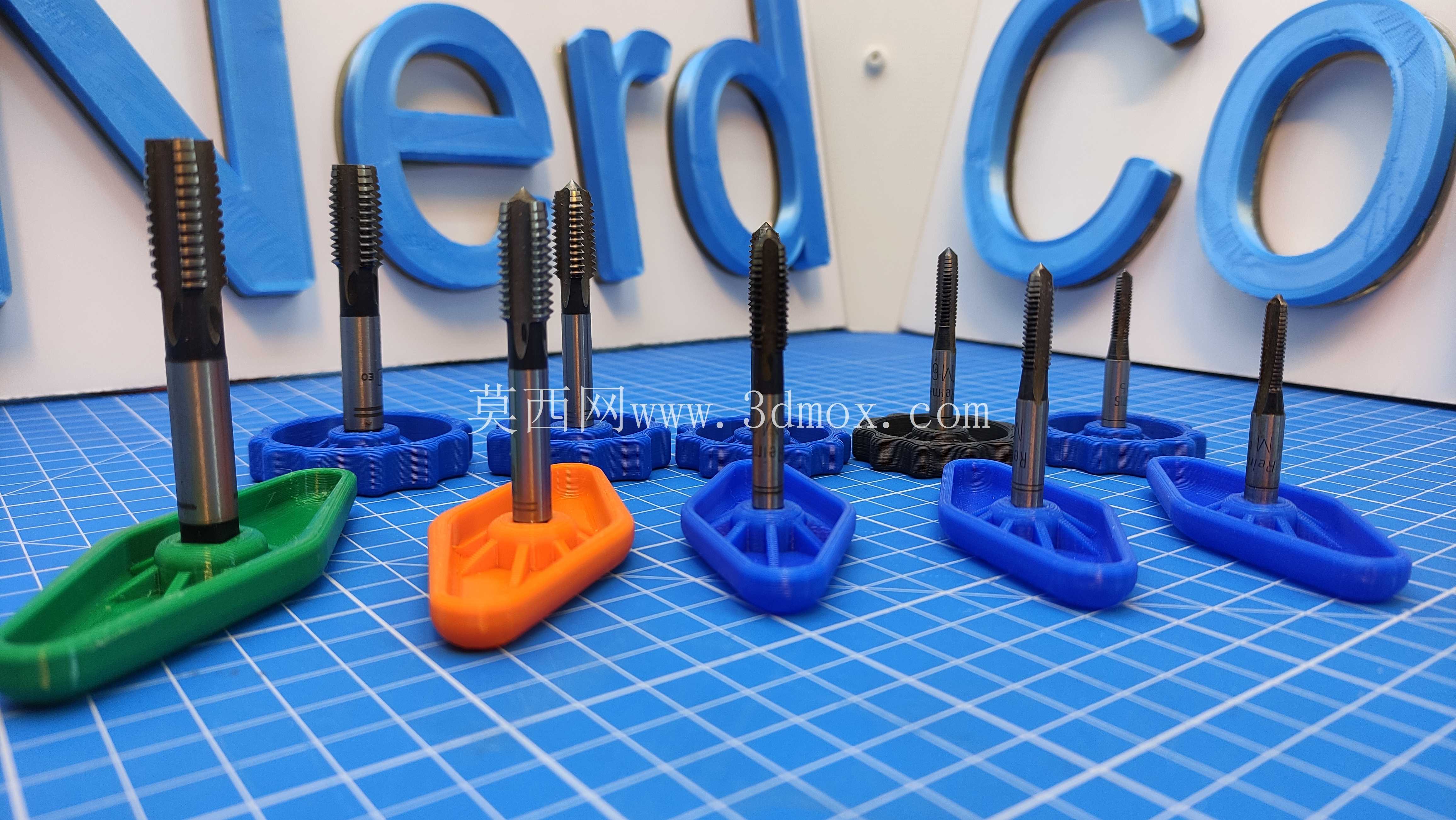

在小批量零件加工、设备现场维修、装配工位配作螺纹孔的场景中，手动攻丝作业始终占据不小的比例，尤其是M5到M12这个覆盖绝大多数薄板、机架、塑料件、有色金属零件螺纹规格的区间，传统的整体式丝锥扳手往往存在适配范围窄、握持发力不便、针对小规格丝锥容易拧断、大规格丝锥扭力不足的问题。这套手动攻丝扳手组件采用分体式组合结构，针对M5、M6、M8、M10、M12五个常用公制粗牙丝锥规格做了专属适配设计，每个规格对应独立的丝锥定位座与调节旋钮，作业时无需反复调整夹爪的开合范围，直接将对应丝锥插入定位座的方榫卡槽即可锁定，避免了通用扳手夹爪间隙过大导致的丝锥偏摆问题。

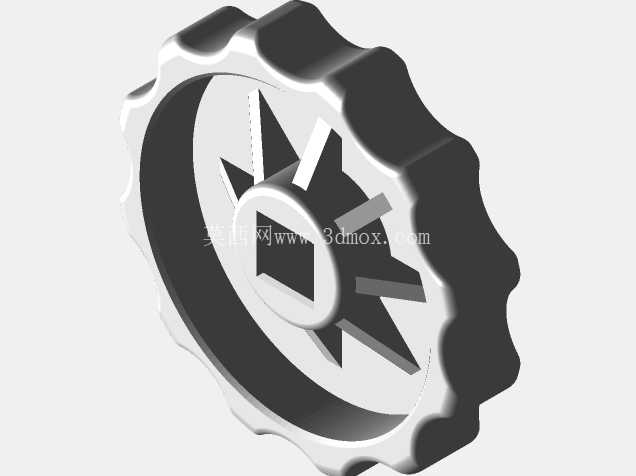

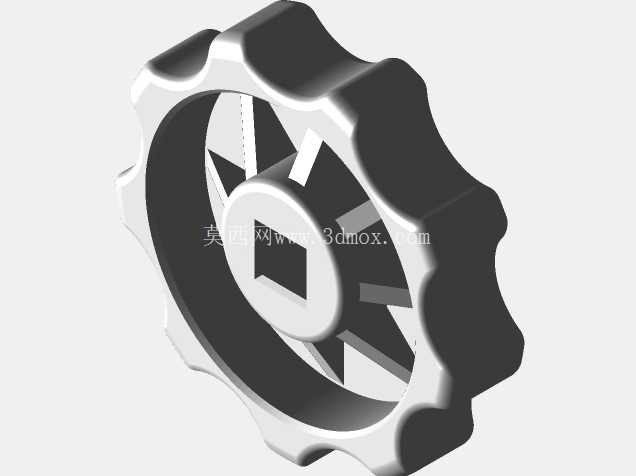

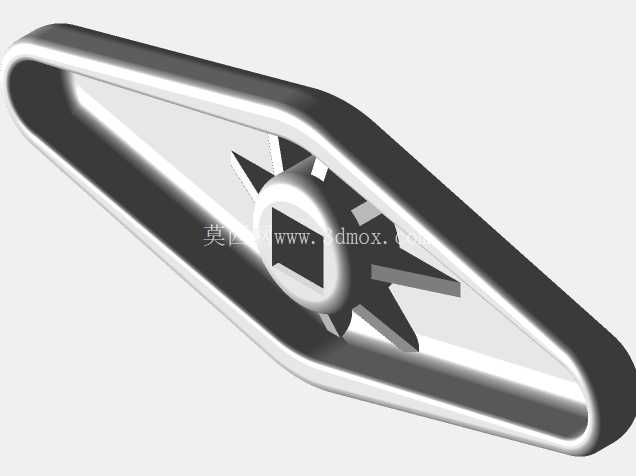

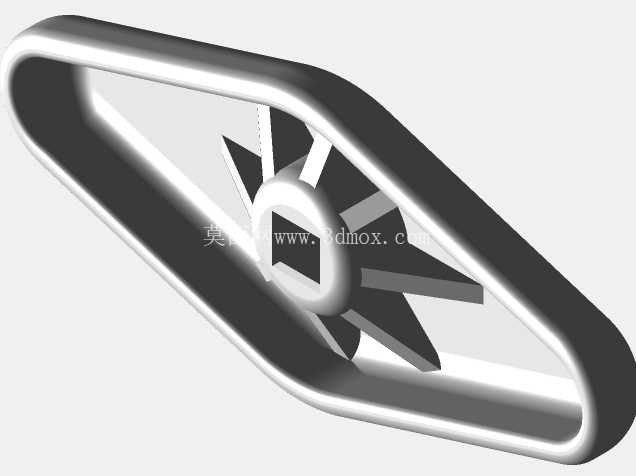

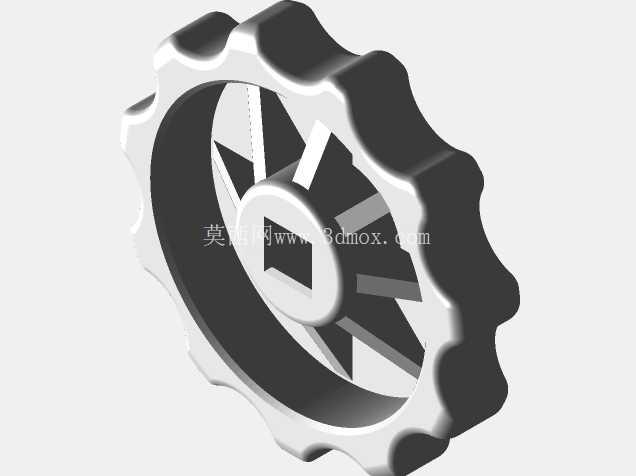

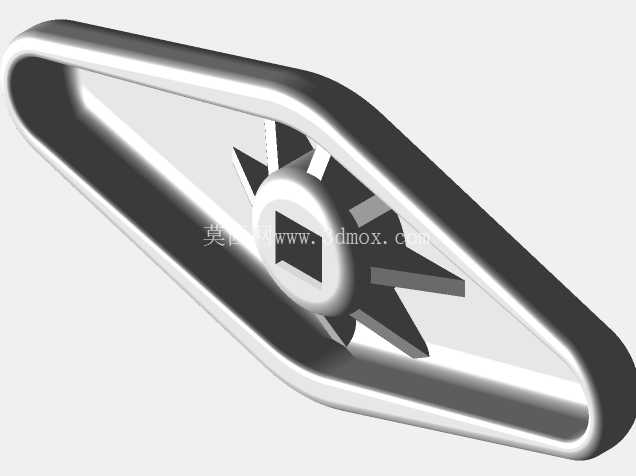

从功能特性来看，这套扳手的握持部分采用符合人体工学的菱形轮廓，边缘做了大圆角过渡，手部施力扭转时不会硌伤掌心，相比传统直柄T型扳手，在狭小空间内作业时可以通过手指搓动旋钮部分实现小角度进给，不需要整手反复调整握持位置。上方的调节旋钮采用外齿状防滑结构，戴劳保手套操作时也能轻松转动，实现丝锥的夹紧与松脱，旋钮中心的定位孔与丝锥方榫采用H7级间隙配合，装夹后丝锥的同轴度可以控制在0.1mm以内，攻丝时不会出现螺纹孔歪斜、烂牙的问题。针对不同材质的攻丝需求，组件的不同零件采用了差异化的结构强度设计，夹持丝锥的受力部位做了加厚处理，扭转受力时的变形量控制在弹性形变范围内，不会因为长期受力出现夹口松弛的情况。

设计思路上，这套组件完全围绕手动攻丝的实际作业痛点展开，没有多余的装饰性结构，所有轮廓都服务于功能实现：定位座的外齿数量经过反复验证，齿距刚好匹配指腹的按压间距，转动时的摩擦力足够又不会卡入杂物；握持座的内部做了镂空减重处理，整体重量比同规格的钢制扳手降低60%以上，长时间手持作业不会出现手部酸胀的情况；每个规格的定位座上都做了清晰的规格标识，作业时可以快速识别取用，不需要反复测量核对丝锥尺寸，减少工位上的工具挑选时间。

从安装边界与尺寸适配来看，整套组件的最大外轮廓尺寸控制在手掌可完全握持的范围内，M5规格对应的扳手整体宽度不超过40mm，可以伸入间距50mm以内的狭小安装空间完成侧面螺纹孔的攻制作业；M12规格对应的扳手受力力臂长度经过计算，手动扭转时可以输出足够的切削扭力，加工厚度10mm以内的Q235钢板螺纹孔时不需要额外加接延长杆，同时力臂长度又不会过长导致施力过大扭断丝锥。每个规格的定位座卡槽尺寸严格对应国标丝锥的方榫尺寸，M5对应4mm方榫、M6对应5mm方榫、M8对应6.2mm方榫、M10对应8mm方榫、M12对应9mm方榫，装夹时不会出现打滑、方榫压溃的问题。

实际应用中，这套组件既可以用于机加工车间的单件零件螺纹配作，也可以用于设备运维现场的螺纹修复，还能适配3D打印零件、塑料件、铝件等低硬度材料的小批量攻丝作业，相比通用可调式丝锥扳手，它的装夹效率更高，攻丝时的对中性更好，能有效降低小规格丝锥的折断概率，减少因为丝锥断在孔内导致的零件报废问题。针对不同的作业场景，组件的分体结构还可以单独更换磨损的定位座，不需要整体报废工具，长期使用的维护成本更低。在装配线的旁侧工位配置这套工具，作业人员不需要频繁调整扳手的夹持范围，拿取对应规格的组件即可直接作业，能有效提升单工位的攻丝作业效率，减少辅助操作时间。
