立式工业搅拌混合罐三维设计作品

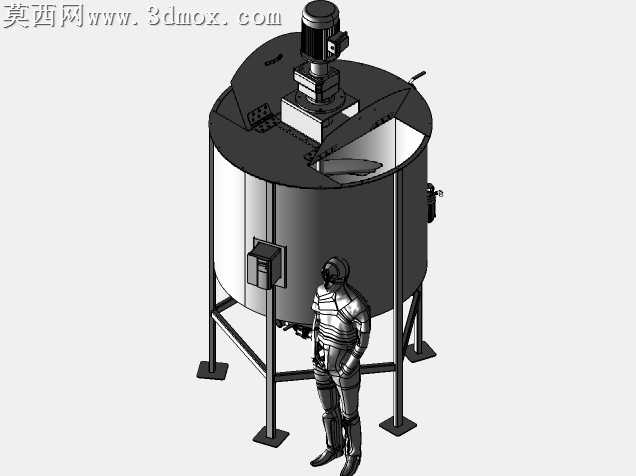

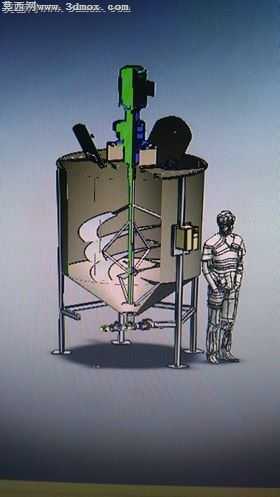

本作品为立式工业搅拌混合罐的三维建模成果，建模过程严格遵循工业搅拌设备的实际设计逻辑，首先完成整体罐体的主体轮廓搭建，采用圆柱罐体搭配锥底出料结构的经典构型，在三维软件中通过旋转、拉伸等基础建模指令生成罐体主壳体，对罐顶的人孔开口、进料口、电机安装基座位置进行精准的结构预留，确保各开口位置符合工业现场操作的人机工程要求。罐顶驱动部分采用立式减速电机直连搅拌轴的结构设计，建模时对电机的散热筋、接线盒、减速箱的安装法兰细节都做了还原，搅拌轴延伸至罐体内部，搭配适配中低粘度物料混合的桨叶结构，桨叶的倾斜角度、安装高度都经过参数化调整，可直观展示搅拌作业时的物料流动覆盖范围。罐体外部设置了方形电气控制箱，建模时还原了控制箱的门锁、操作面板区域的细节，罐体底部采用四根方管支腿搭配方形地脚板的支撑结构，支腿与罐体侧壁的连接位置做了加强筋结构处理，保证罐体满载工况下的结构稳定性，支腿之间预留了足够的底部出料操作空间。材质渲染阶段，罐体主体采用哑光不锈钢材质，还原工业卫生级设备的金属质感，支腿、电机外壳采用铸铁喷塑的深灰材质，控制箱采用浅灰冷轧板材质，不同部件的材质粗糙度、反光度参数都经过调试，渲染出图时搭配等比例的人体模型作为尺寸参照，可直观体现该混合罐的实际体量，方便设计人员快速评估设备的安装占地、操作空间需求。整个模型的结构装配逻辑完全按照实际设备的装配层级搭建，各部件之间的装配约束关系清晰，可直接用于设备方案展示、结构干涉检查、安装布局模拟等场景，罐顶的半剖展示设计可清晰呈现内部搅拌结构的布局，无需拆解模型即可直观了解内部构造。
