波塔纳韦塔铸造用异形夹持法兰结构

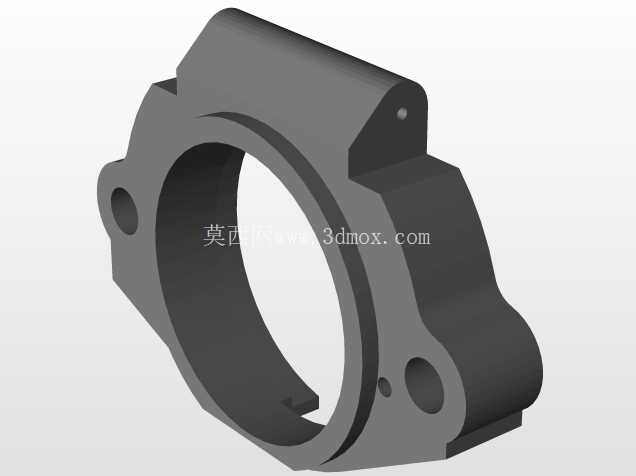

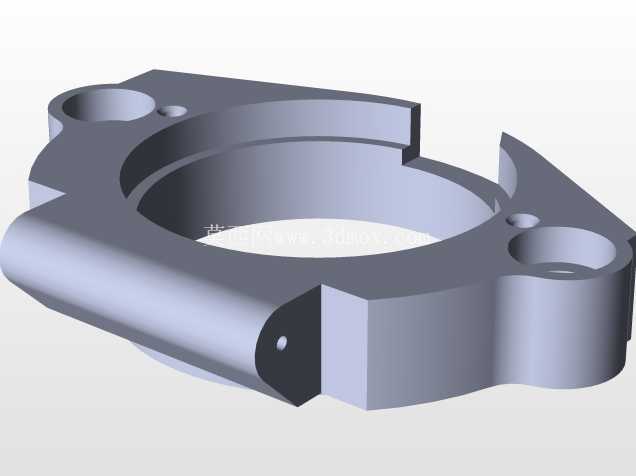

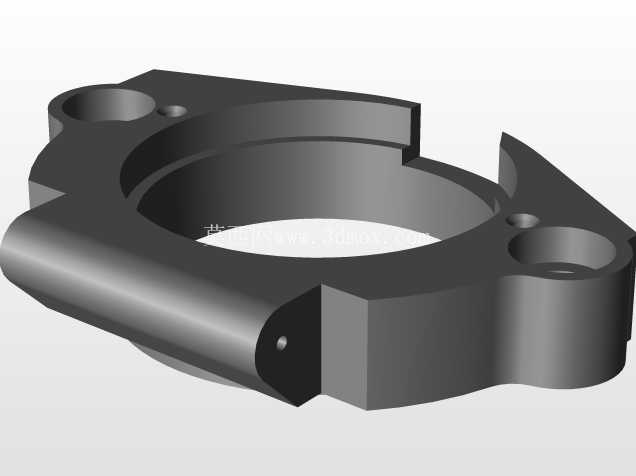

　　该零件属于铸造工艺配套的夹持定位构件，主要应用在低压铸造、重力铸造生产线的模具工位快换环节，承担模具侧定位与管路对接的双重作用，在轮毂铸造、小型泵阀壳体铸造的流水线工位上，这类构件直接决定了模具合模后的同轴度精度，以及冷却介质管路的对接密封性。从结构形态来看，整体采用半开式C型环主体设计，主体环腔为通径结构，内径尺寸适配对应规格的浇口套或者冷却管路对接端，环体两侧延伸出带安装孔的耳座，耳座上的光孔为通孔设计，用于穿装锁紧螺栓，实现与设备基座或者模具模板的固定连接；环体开口侧做了加厚凸台处理，凸台上预留的定位销孔可与配套的锁紧卡扣配合，实现快速开合，不需要完全拆卸螺栓就能完成模具的局部调整，适配小批量多品种铸件生产时的频繁换模需求。

　　设计过程中，首先考虑的是铸造工位的高温工况耐受能力，主体壁厚做了差异化设计，环腔内壁因为长期接触高温模具或者介质流通，壁厚比外侧安装耳座厚2mm，避免长期热胀冷缩出现形变导致的对接间隙；开口处的两个对接端面做了精磨平面处理，平面度控制在0.02mm以内，保证闭合后环腔的圆度误差不超过0.03mm，不会因为夹持偏心导致管路漏液或者模具定位偏移。安装边界方面，两个安装耳座的孔中心距与常用的铸造模模板安装孔位完全匹配，不需要额外加工转接板就能直接替换原有标准法兰件；环体外侧的凸起定位柱高度为5mm，刚好卡入模板上的定位沉孔，安装时不需要反复调整对齐，能将单工位的换模调整时间缩短近40%。

　　从实际使用场景来看，这类构件既可以作为模具与冷却管路的对接法兰使用，也可以作为工位上的工件夹持座使用，当作为夹持座时，C型开口可以快速卡入工件的轴颈部位，通过耳座螺栓锁紧后就能实现工件的周向固定，配合生产线的转位机构完成铸件的去毛刺、检测等后续工序。结构设计上没有采用整环结构，而是选择开口式设计，核心是解决狭小安装空间内的拆装难题，整环法兰在管路已经布设完成的情况下，需要将管路一端完全拆卸才能套入法兰，而开口式结构可以直接从管路侧方卡入，再通过开口侧的锁紧结构闭合固定，大幅降低了设备维护时的拆装工作量。

　　零件的过渡圆角全部做了R3以上的圆角处理，避免铸造生产过程中应力集中导致的部件开裂，毕竟铸造工位的部件长期处于冷热交替的工作环境，应力集中位置很容易在使用几个月后出现疲劳裂纹，大圆角过渡的设计能将应力集中系数降低60%以上，有效提升部件的使用寿命。耳座上的安装孔做了0.5mm的间隙设计，允许安装时有微小的位置调整量，抵消模板加工时的孔位误差，避免出现螺栓无法穿装的问题；环腔内壁做了1:100的微锥度设计，对接时可以起到导向作用，即使对接端有微小的位置偏差，也能顺着锥面滑入到位，降低对接操作的难度。
