重型对开式四螺栓安装轴承盖结构设计

在冶金、矿山、重型输送等工业场景的旋转传动设备中，轴承作为核心回转支撑部件，其轴向定位、径向防护与密封性能直接决定整套传动系统的运行寿命，轴承盖正是承担这一功能的关键配套零件。这款对开式重型轴承盖，适配中大型剖分式轴承座的安装需求，主要应用在重载工况下的传动轴系端部，既可以限制轴承外圈的轴向窜动，阻挡外部粉尘、切削液、金属碎屑进入轴承腔体，也能在一定程度上承受轴系运行产生的轴向冲击载荷，避免轴承因轴向力过载出现提前失效。

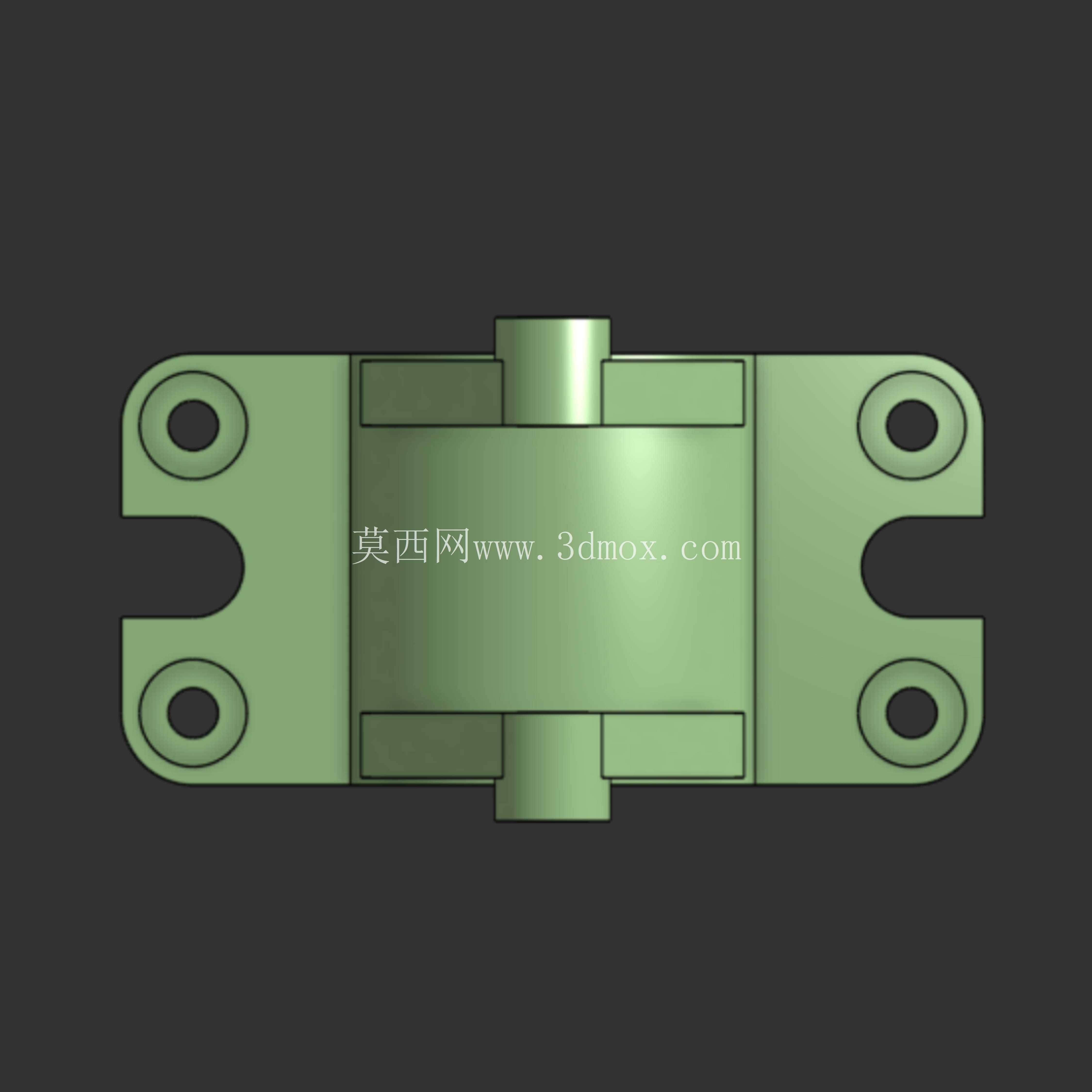

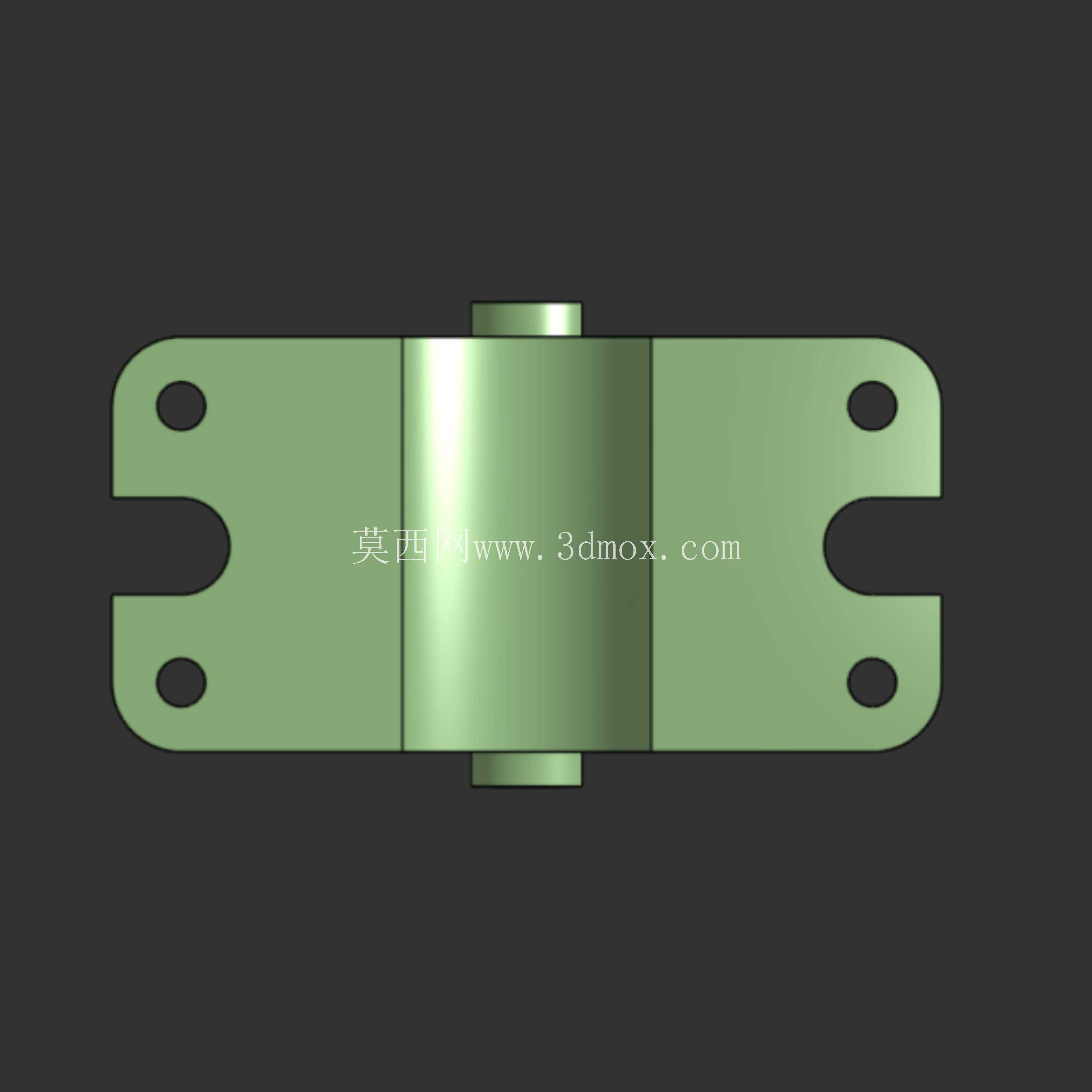

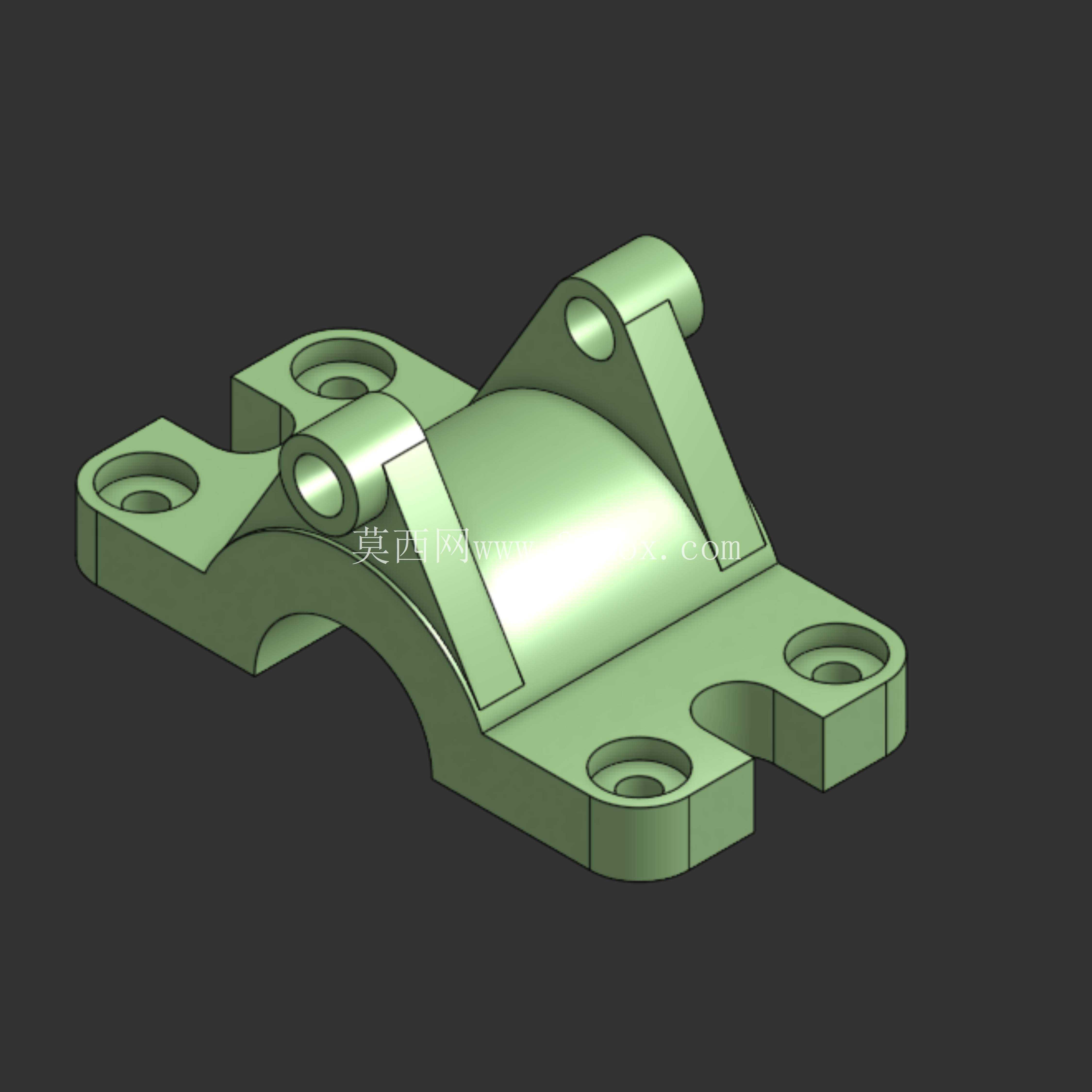

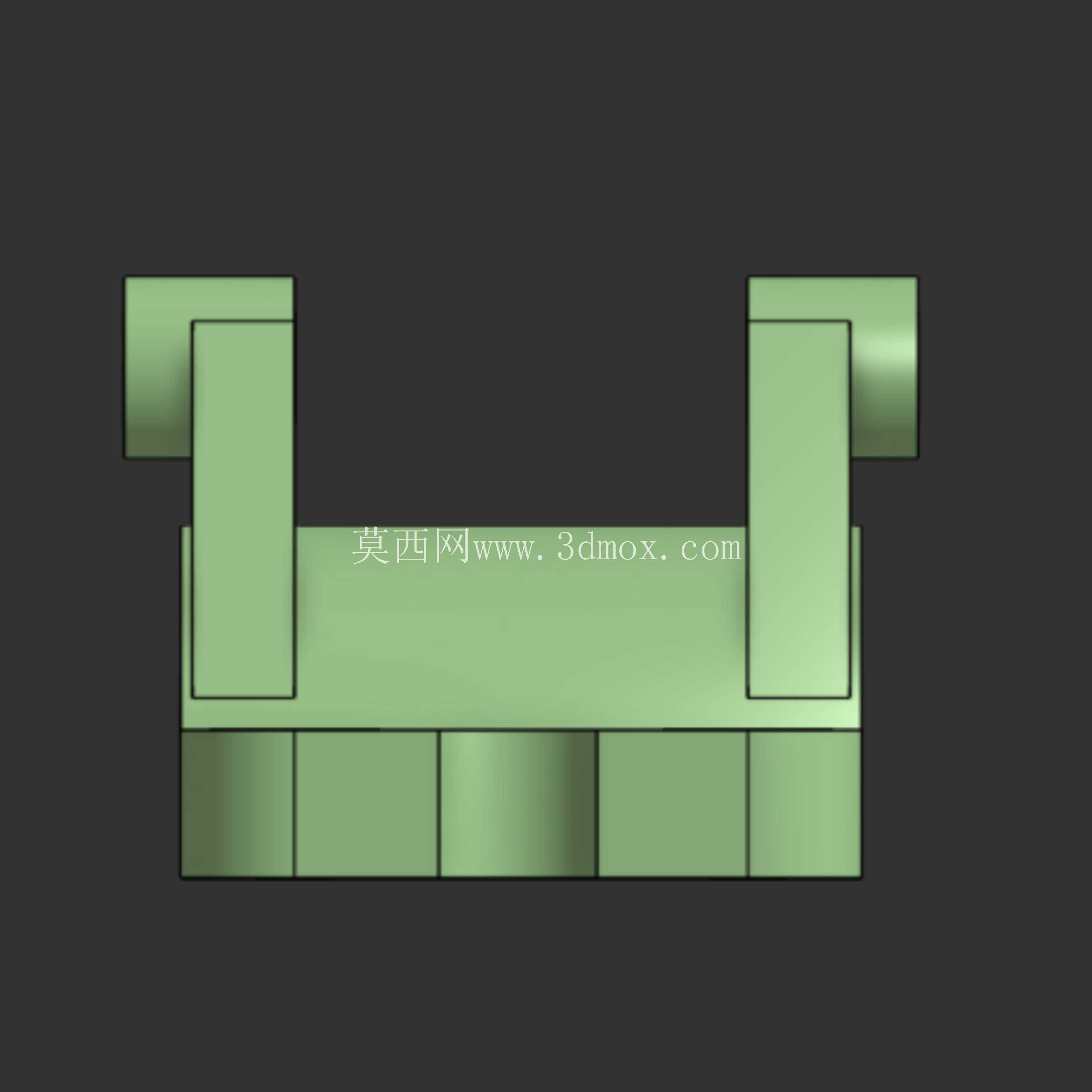

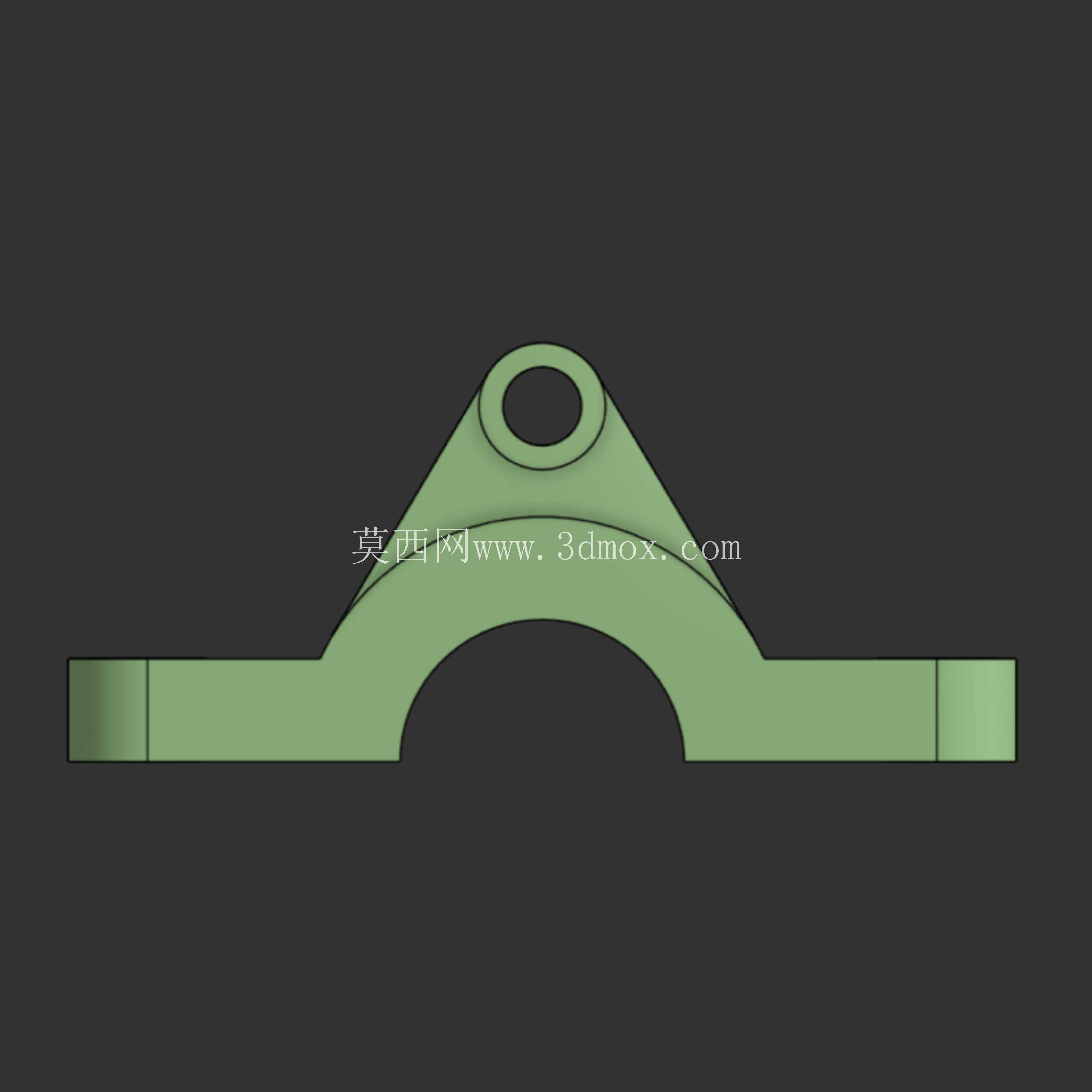

从结构设计逻辑来看，这款轴承盖采用下半圆弧适配轴承外圈、上半带加强筋的分体配合结构，整体为铸造工艺成型的金属件，四个安装凸耳沿法兰底座对称分布，每个凸耳上预制光孔用于穿装紧固螺栓，安装时可与轴承座端面的螺纹孔精准对位，四螺栓的排布方式相比传统两螺栓结构，能将紧固力更均匀地分散到整个结合面，避免局部压应力过大导致的盖体变形或者结合面密封失效。盖体两侧设置的同轴凸台耳座，可用于安装传感器支架或者润滑管路接头，无需在轴承座本体上额外打孔加工，减少了主机装配时的二次加工工序，也方便后期运维时加装温度、振动监测元件，实时采集轴承运行状态数据。盖体表面设置的三角形加强肋，从顶部圆弧面一直延伸到法兰安装面，在不额外增加整体壁厚的前提下，大幅提升了盖体的结构刚性，即使在重载冲击、轴系跳动量较大的工况下，也不会出现盖体变形翘曲的问题，同时合理的肋板排布也能优化铸造时的金属液流动路径，减少铸件内部缩孔、冷隔等缺陷的产生概率。

从安装边界尺寸来看，这款轴承盖的下半圆弧直径与适配轴承的外圈外径保持严格的公差配合，安装后圆弧面与轴承外圈端面的贴合度可控制在0.05mm以内，避免出现局部间隙导致的润滑脂泄漏。法兰底座的安装孔中心距严格匹配对应规格轴承座的端面孔位，安装时无需额外修配即可直接对位紧固，四个安装孔的孔径比适配螺栓大1mm，预留了轻微的位置调整余量，抵消部分加工累积误差带来的装配偏差。盖体的轴向总厚度经过受力校核，既保证了足够的轴向承载能力，也不会占用过多的轴系轴向空间，避免与轴端的联轴器、锁紧螺母等部件发生运动干涉。两侧凸台耳座的同轴度公差控制在0.1mm以内，保证安装传感器或者管路接头时不会出现偏斜，确保监测数据的准确性或者管路连接的密封性。

在实际选型应用时，这款轴承盖可适配中等载荷的圆柱滚子轴承、调心滚子轴承的端部密封与固定，广泛用在带式输送机的传动滚筒、破碎机的转子轴系、大型减速机的输入输出轴端等场景。相比一体式轴承盖，这种结构在检修更换轴承时，无需拆卸整根轴系或者端盖周边的大型部件，只需拆下四个紧固螺栓即可取下上半盖体，大幅降低运维检修的工作量。设计时也充分考虑了铸造工艺的可行性，所有转角处都设置了合理的铸造圆角，避免应力集中，壁厚保持均匀过渡，防止铸件冷却过程中出现开裂或者变形，安装结合面预留了加工余量，经铣削加工后可达到要求的平面度，配合密封垫片即可实现可靠的静密封，防止腔体内部的润滑脂泄漏，同时阻挡外部杂质进入轴承内部，延长轴承的维护周期与使用寿命。
