手动台式压力机结构设计三维作品

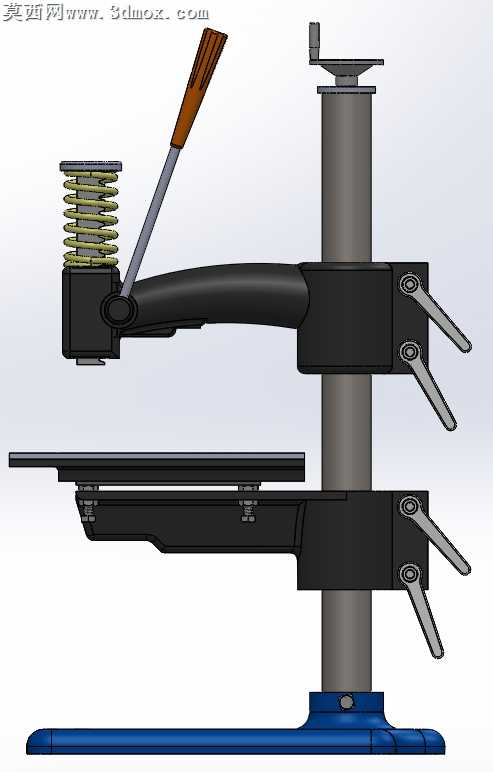

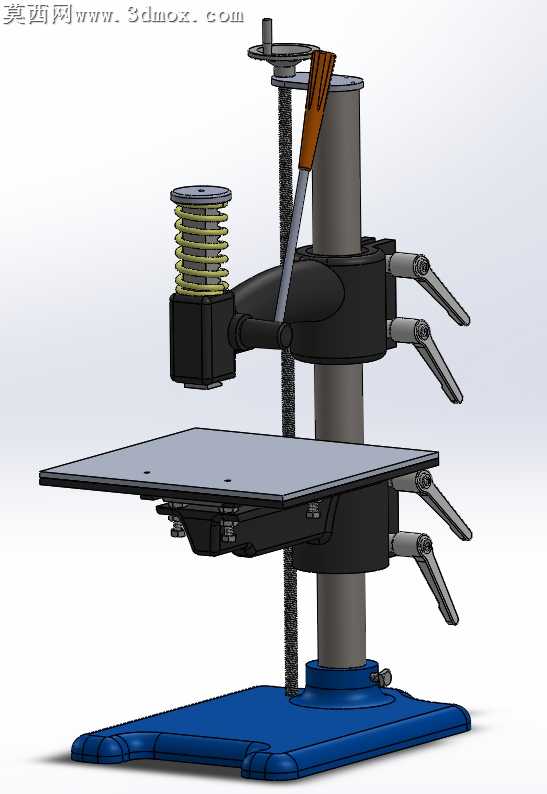

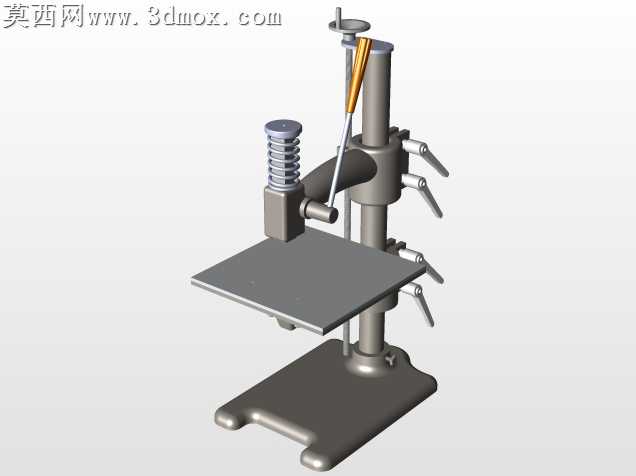

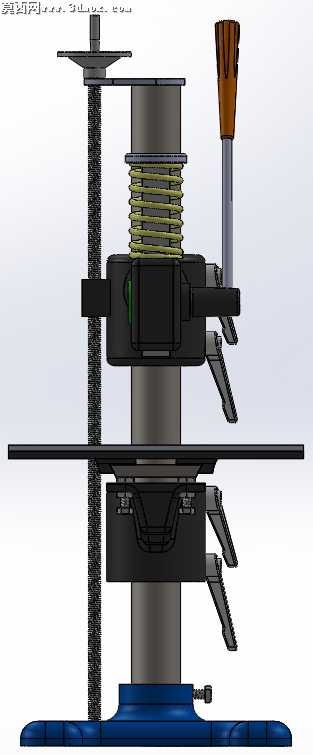

本作品为手动台式压力机三维建模设计，整体采用立式立柱支撑结构，在三维建模过程中严格遵循机械设计的装配逻辑，对每一个零部件进行独立建模后按照实际装配约束完成整体装配，确保各运动部件无干涉、运动行程符合手动操作的合理范围。建模阶段针对设备的不同功能部件做了清晰的结构区分：底部采用加宽加厚的方形底座设计，建模时对底座做了圆角过渡处理，既提升视觉质感也符合实际铸件的工艺特征，底座上方固定垂直导向立柱，作为整套设备的支撑基准；中部设置可上下调节高度的工作台面，工作台通过多组快锁手柄与立柱连接，建模时还原了锁紧手柄的铰接结构与螺纹锁紧逻辑，可实现工作台高度的快速调整与锁止，适配不同高度的加工工件需求；上部施压模块集成了手动杠杆操作结构、复位弹簧组件与压头结构，操作手柄采用符合人体工学的弯折造型，手柄握持部分做了防滑纹理的细节建模，复位弹簧采用螺旋扫描特征完成建模，精准还原弹簧的节距、圈数与线径参数，压头部分设置可更换的连接结构，满足不同压装作业的配件替换需求；侧边设置的多组锁紧手柄分别对应施压模块的高度调节、角度锁止功能，每一处手柄都还原了真实的机械结构细节。渲染阶段针对不同部件赋予了贴合实际工业产品的材质：底座采用磨砂蓝色喷塑金属材质，立柱与工作台采用哑光冷轧钢材质，操作手柄握持部分采用棕色电木材质，锁紧手柄采用黑色哑光工程塑料材质，复位弹簧采用镀锌亮面金属材质，通过环境光、漫反射与高光参数的调整，清晰呈现不同材质的质感差异，同时通过合理的视角设置完整展示设备的整体结构与各部件的位置关系。设计思路上围绕手动操作的便捷性、结构稳定性与功能实用性展开，在保证整体结构强度的前提下优化各部件的尺寸比例，既满足小型工件压装、手动印刷等轻量作业的施压需求，也兼顾台式设备占地小、操作灵活的使用特点，所有运动部件的行程设计都经过虚拟装配验证，确保手动操作时施力顺畅、无卡滞，各调节结构的锁紧力满足作业时的稳定性要求，整体模型结构完整、细节丰富，可用于手动压力设备的结构参考、教学演示或相关产品的设计优化参考。
