可3D打印通用技术转动型机器手柄结构

在各类通用机械设备、工装夹具、小型实验装置的操作端，手动转动调节类部件一直是人机交互的核心接触件，这类手柄的设计合理性直接影响操作手感、调节精度与长期使用的可靠性，本次的转动型手柄结构，正是面向小扭矩手动调节场景开发的通用操作件，适配多数需要手动旋转锁紧、调节行程、切换档位的机械结构。

从实际应用场景来看，这类手柄常出现在小型工装的快速锁紧工位、检测设备的档位调节端、3D打印设备的平台微调机构、小型输送线的张紧调节位置，以及各类民用DIY机械装置的操作部位，区别于大扭矩设备使用的长杆手轮、摇柄，这类紧凑型转动手柄适合操作空间有限、单次旋转角度不超过整圈、所需操作扭矩在5N·m以内的场景，操作人员仅用单手握持即可完成转动操作，不需要额外借助工具，大幅提升零散调节操作的效率。

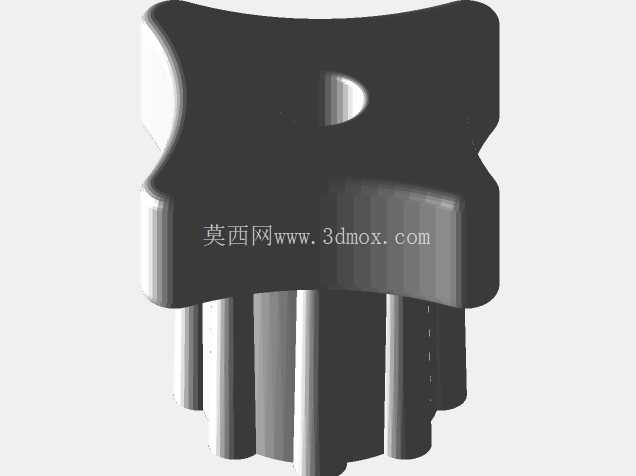

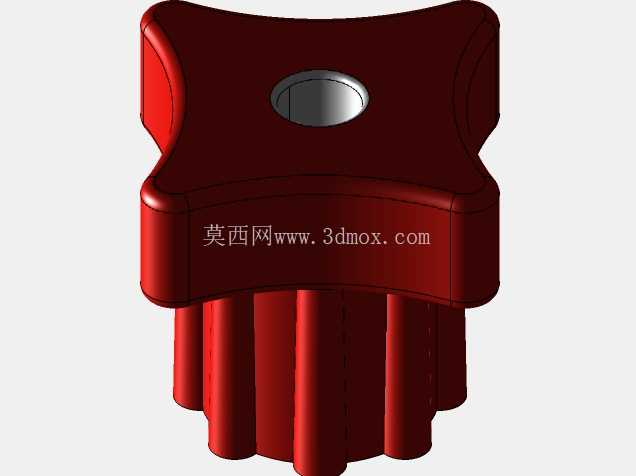

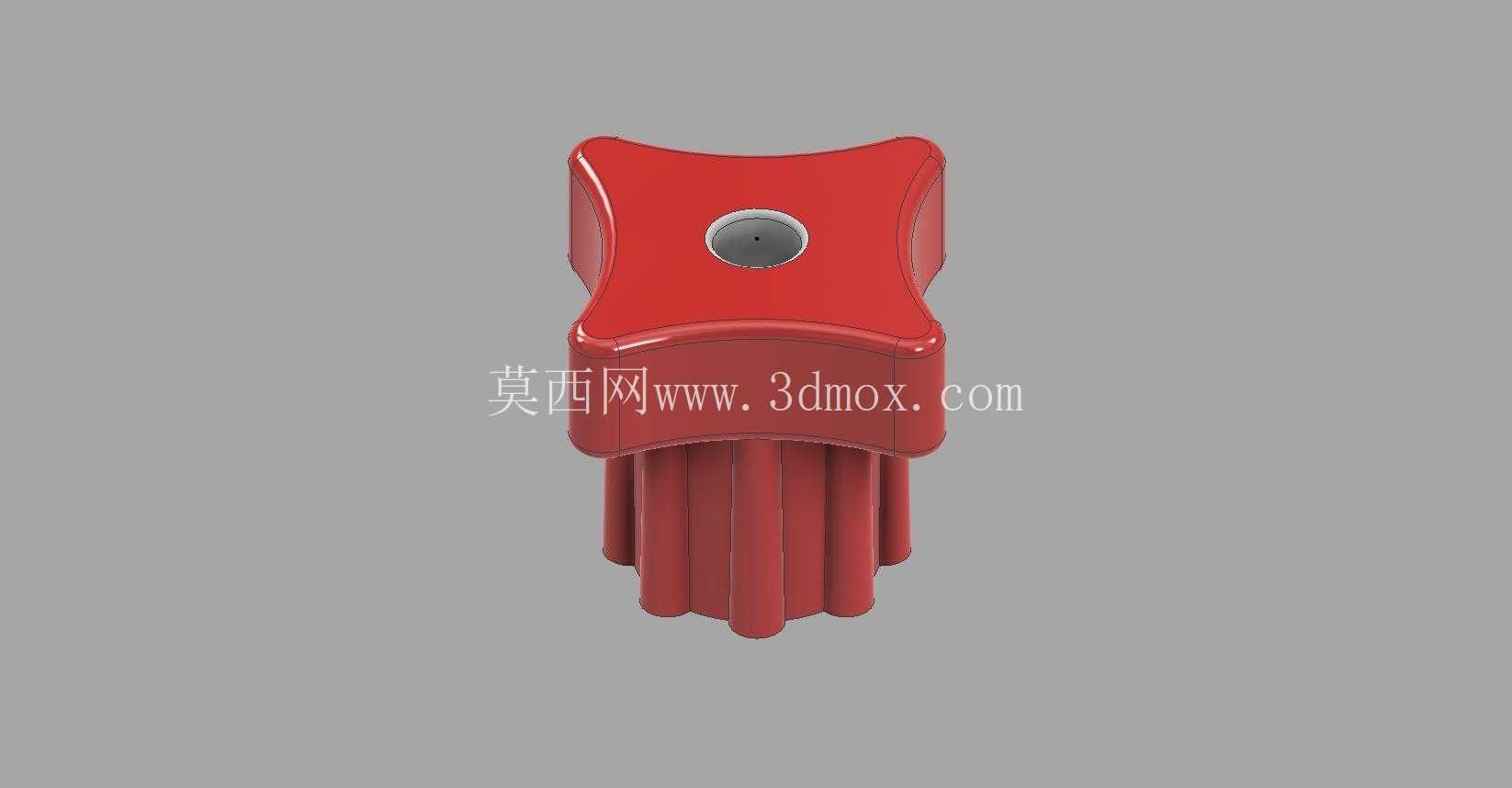

在功能特性设计上，这款手柄采用了星型外缘结合竖向防滑筋的组合结构，顶部的十字星型外缘做了大圆角过渡处理，避免尖锐棱角在操作时划伤操作人员手掌，下部的竖向多道凸筋完全贴合手指弯曲时的握持轮廓，当手掌包覆手柄下半部分转动时，每道筋条都能与指腹形成足够的静摩擦力，即使手上沾有少量切削液、灰尘，也不会出现打滑脱手的情况。中心位置设计了贯通的安装孔，孔壁做了公差适配处理，既可以直接套装在对应直径的金属轴端，通过顶丝锁紧实现与轴的同步转动，也可以在孔内加工内螺纹，直接作为旋钮拧在对应规格的螺杆端部，适配两种不同的安装需求，不需要额外定制转接件。

设计思路上，这款结构完全面向3D打印工艺做了优化，整体没有倒扣结构，所有竖直面都做了1°的脱模斜度，不管是采用FDM工艺打印PLA、PETG材质，还是采用光固化工艺打印树脂材质，都不需要添加支撑结构，打印完成后仅需去除底部 raft 即可直接使用，大幅降低打印后的后处理工作量。结构壁厚做了均匀化处理，所有位置的壁厚保持在2.5mm-3mm之间，既避免了壁厚差异过大导致的打印冷却变形，也保证了手柄在承受正常操作扭矩时不会出现开裂、断裂的情况，顶部安装孔的位置做了局部加厚处理，避免顶丝锁紧时孔壁被撑裂，同时孔的端面做了0.5mm的倒角，方便安装轴的顺利插入，不会因为打印的轻微尺寸误差导致装配卡滞。

从安装边界与尺寸适配来看，这款手柄的整体外径控制在40mm级别的尺寸区间，整体高度不超过50mm，属于紧凑型操作件，安装时仅需要在设备面板或轴端预留直径45mm的操作空间即可，不会与周边的其他零部件产生运动干涉。中心安装孔的尺寸可以根据实际使用需求做参数化调整，适配6mm、8mm、10mm等常用的小直径轴端，安装后手柄突出安装面的高度不超过45mm，不会因为突出过多造成误碰，也不会因为突出尺寸过小导致握持发力困难。手柄的顶部平面预留了足够的平面区域，可以根据使用需求粘贴标识标签，标注转动方向、锁紧位置等提示信息，方便操作人员快速识别操作逻辑。

在实际使用的可靠性层面，这款手柄的受力结构做了针对性优化，转动时的受力主要通过下部的竖向筋条传递到中心孔位置，筋条与中心筒体的连接位置做了R2的圆角过渡，避免应力集中导致的筋条断裂，即使操作人员施加稍大的扭矩，应力也会沿着圆角均匀分散到整个筒体结构上，不会出现局部应力过大的问题。外表面的所有棱边都做了R1以上的圆角处理，长时间握持操作也不会磨手，适合需要频繁调节的工位使用。相较于传统的胶木手柄，这款3D打印可制作的结构可以根据实际安装需求快速调整尺寸，不需要开模，小批量制作的成本更低，交付周期更短，尤其适合非标设备开发、工装定制场景下的快速打样与小批量使用，同时结构强度完全满足手动操作的载荷要求，不会出现正常使用下的结构损坏问题。
