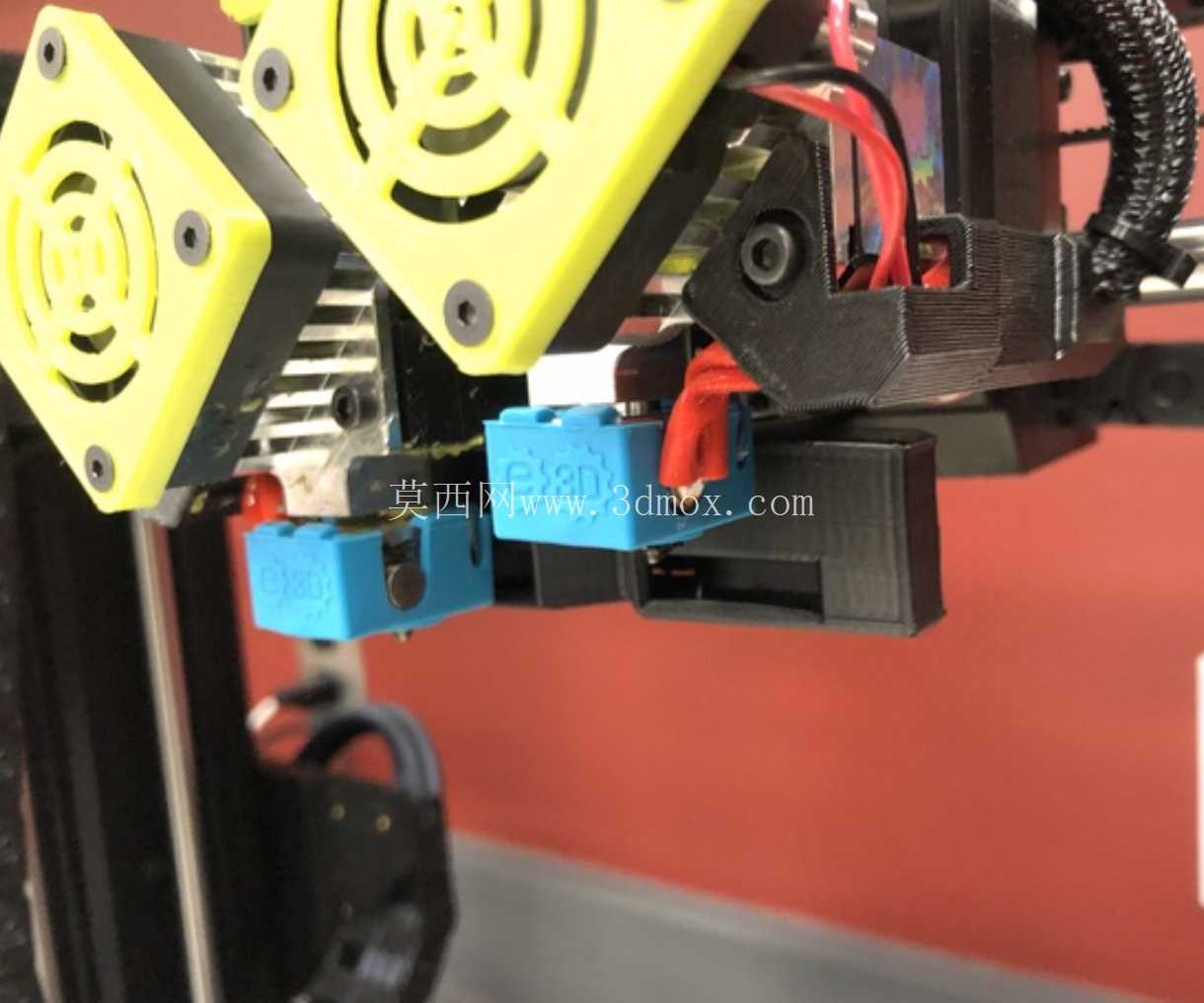

Lulzbot TAZ Pro 3D打印机风扇护罩优化结构

在桌面级FDM 3D打印设备的长期运维过程中，挤出头区域的防护结构设计缺陷，往往是导致打印中断、喷头剐蹭、耗材卡滞的隐性诱因。本次针对Lulzbot TAZ Pro机型优化的风扇护罩结构，核心瞄准原厂全封闭护罩在实际生产场景中的痛点展开，从打印车间日常批量打样、创客空间高频使用的实际工况出发，重构护罩的防护逻辑与安装结构。

从实际应用场景来看，桌面级FDM设备在连续打印过程中，尤其是打印大尺寸ABS、PETG等高温耗材工件时，经常会出现翘边、层间剥离、支撑脱落的问题，一旦打印件局部从热床翘起，或是支撑结构断裂移位，运动中的打印头很容易将脱落的耗材碎块、移位的工件边角卷进运动区域。原厂采用的全封闭风扇护罩，进风区域虽然做了格栅设计，但护罩下沿与打印头喷嘴周边的间隙预留不足，一旦有碎料被气流卷吸，很容易直接卡入护罩与加热块之间的缝隙，轻则刮花正在打印的工件表面，重则直接扯动打印头导致丢步，甚至将整个打印件从热床上带飞，造成数小时甚至数十小时的打印任务直接报废，这类故障在无人值守的批量打印场景中造成的损耗尤为明显。

在功能特性设计上，这款优化后的护罩首先调整了护罩的包覆边界，既保留了对风扇扇叶的完全防护，避免操作人员误触高速转动的扇叶造成安全隐患，同时重新梳理了气流导向结构，将风扇吹出的冷却气流更精准地导向喷嘴刚挤出的耗材区域，避免气流散逸影响加热块的温度稳定性，减少因气流乱流导致的喷嘴温度波动，降低高温耗材打印时的堵头概率。护罩的下部边缘做了内收倒角处理，在护罩最靠近打印平面的下沿，预留了足够的安全避让间隙，即使打印过程中有小尺寸的碎料脱落，也不会被护罩边缘剐蹭带起，同时格栅结构的开孔率经过重新计算，在保证结构强度的前提下，提升了有效进风面积，降低风扇运转时的风阻噪音，也减少了碎料卡在格栅缝隙中的概率。

安装结构的设计充分考虑了现场运维的便捷性，整个护罩的安装孔位完全匹配原厂风扇的固定螺孔位置，不需要对原有设备的挤出头结构做任何打孔、切削等改装操作，也不需要拆卸打印头、加热块或是调整喷嘴高度，只需要拧下原有风扇的固定螺丝，将护罩对位后重新锁紧螺丝即可完成安装，整个安装过程可以在五分钟内完成，不需要专业的设备调试经验，普通操作人员即可完成更换。护罩的壁厚设计兼顾了强度与打印便利性，采用1.8mm的均匀壁厚，适配0.4mm喷嘴的常规打印参数，不需要添加支撑结构即可直接打印成型，用户可以根据自身使用的耗材类型，选择ABS、PETG或是其他耐温性能满足挤出头周边温度要求的工程塑料自行打印制作，替换成本极低。

从安装边界尺寸来看，护罩整体外轮廓完全控制在原有风扇的安装投影范围内，不会额外增加挤出头的横向尺寸，不会影响设备原有最大打印尺寸的利用率，在打印靠近X轴、Y轴极限位置的工件时，护罩边缘不会与设备机架、热床调节螺丝等原有结构发生干涉。护罩与加热块、热敏线、加热棒引线等周边部件的安全间隙经过反复校核，即使设备长时间连续打印，挤出头周边温度升高，护罩也不会直接接触高温部件造成材料软化变形，同时预留的走线空间不会挤压、磨损挤出头的连接线缆，避免长期使用后出现线缆绝缘层破损的安全隐患。

在实际测试场景中，更换这款优化护罩后的设备，连续进行超过200小时的不同耗材打印测试，期间模拟碎料脱落、支撑断裂等常见故障场景，脱落的碎料会顺着护罩的倒角斜面滑出打印区域，不会被卷吸到护罩与打印头的缝隙中，冷却气流的导向优化也让耗材挤出后的冷却效率更均匀，打印件的悬垂面表面质量有明显提升，尤其是在打印小角度悬垂结构时，因冷却不均导致的拉丝、垂瘤问题有明显改善。护罩的格栅结构在长期使用后，积尘的清理也更加方便，不需要拆卸护罩即可用毛刷直接清理格栅表面的浮尘，日常维护的难度大幅降低。
