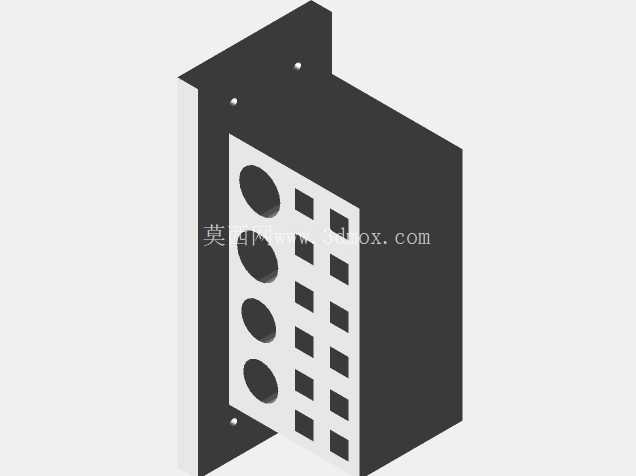

小型车床壁挂式多工位刀具收纳刀架

　　在小型车床的日常加工作业场景中，操作位周边的刀具收纳混乱一直是影响换刀效率、增加工具损耗的常见问题，尤其是个人DIY工坊、教学实训场景下使用的迷你车床，本身配套的刀座收纳空间有限，8mm规格的方柄切削刀具、中心钻、钻头等常用工具往往随意堆放在操作台面上，不仅找取耗时，刀具刃口也容易因磕碰出现崩缺，这款壁挂式刀架正是针对这类小型加工场景的实际痛点设计的。从安装边界来看，这款刀架采用背部贴装的固定方式，安装孔位分布在安装背板的上下对角位置，可直接固定在墙面、木质工具柜侧壁或者机床旁的立式支架上，不需要占用操作台的平面作业空间，对于操作空间本就局促的迷你车床工位来说，这种壁挂式的安装方式能最大化释放台面操作区域，避免收纳件与车床溜板、刀架拖板的运动行程产生干涉。

　　从功能布局上，刀架的收纳工位做了明确的规格区分，其中4个大直径圆孔位专门适配中心钻、直柄钻头类的回转切削工具，插入深度足够完全容纳常规长度的小型钻头，不会出现刀具倾斜滑落的情况；剩余的阵列式方孔位统一适配8×8mm规格的方柄车削刀具，总共可容纳12件方柄刀具，方孔的尺寸公差控制在合理范围，既能保证刀具插拔顺畅，又不会因为间隙过大导致刀具晃动歪斜，日常换刀时可以单手完成取放动作，不需要额外调整刀具姿态。

　　设计过程中充分考虑了小型加工场景的使用强度，刀架整体采用一体式的结构设计，没有额外的拼接装配部件，长期使用不会出现连接松动的问题，主体的壁厚设置兼顾了结构强度与材料利用率，即使挂满全规格的刀具，安装背板也不会出现明显的形变，安装孔位的沉头设计可以让固定螺丝的头部完全沉入板面内，不会突出表面刮蹭刀具或者操作人员的手部。刀架的正面布局做了视觉分区，圆孔位与方孔位分区域排列，操作人员可以快速区分不同类型刀具的存放位置，长期使用后能形成肌肉记忆，换刀时不需要刻意目视寻找对应工位，能有效缩短非加工的辅助时间。不同于大型车床配套的落地式或者台置式刀架，这款迷你刀架的整体外廓尺寸紧凑，安装后不会突出墙面过多，即使在通道狭窄的小型工坊内，也不会对人员通行造成阻碍，边角位置都做了钝化处理，没有尖锐的毛刺棱角，避免日常走动时出现磕碰划伤的情况。在实际使用场景中，这款刀架除了配套小型车床使用外，也可以安装在钻铣床、小型台钻的旁侧工位，用来收纳对应规格的直柄刀具、小型丝锥等工具，适配性较强。

　　结构设计上没有多余的装饰性结构，所有的造型特征都服务于功能需求，背板的延伸部分既作为安装基准面，也能在刀具插入时起到后侧限位的作用，避免刀具从后方穿出，收纳腔的深度经过反复验证，既保证刀具插入后的稳定性，又不会因为深度过大导致刀具底部积存切屑、切削液难以清理，日常维护时只需要用毛刷顺着孔位清扫即可，没有难以清理的卫生死角。对于个人DIY加工爱好者、小型加工门店以及院校的金工实训工位来说，这种针对性设计的小型刀架，能有效规整工位的工具摆放，降低刀具的意外损耗率，提升小零件加工过程中的操作流畅度，不需要对现有工位做大规模改造，只需要在合适的垂直面完成固定即可投入使用，适配多种不同的工位布局条件。
