智能手机夹持定位工装结构设计

项目分类:铸造模 发布时间:2026-05-21 ID:1155317
  • 智能手机夹持定位工装结构设计

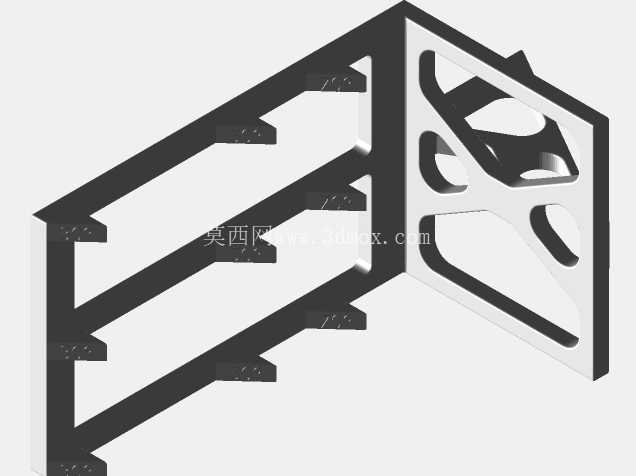

  日常消费电子生产、检测环节里,手机类产品的定位夹持是高频出现的工位需求,不管是屏幕贴合后的保压工序、主板功能测试工位、外观尺寸检测环节,还是组装线体上的中转定位,都需要适配不同机型外形的定位结构来保证工位作业的一致性,避免人工摆放带来的位置偏差,影响后续工序的作业精度。这款定位结构采用一体化铸造成型的框架式设计,整体为直角转角布局,两个互相垂直的定位面分别对应手机的侧边与背部承托,其中垂直立面做了三处镂空减重结构,在不降低立面结构刚性的前提下,减少了铸件整体的材料用量,同时镂空区域也能避让手机背部的凸起摄像头模组,避免装夹过程中刮蹭镜头表面,也能适配不同厚度、不同摄像头布局的机型,减少工装更换的频次。

  水平方向的承托边做了等距分布的凸台卡位,每处凸台的高度差经过测算,刚好能卡住手机的侧边中框,凸台的接触边缘做了R0.3的圆角过渡,避免硬接触刮花手机中框的阳极氧化层或者漆面,凸台之间的预留间隙可以作为走线空间,测试工位的数据线、检测探针的排线都可以从间隙中穿过,不会被定位结构挤压造成线路损坏。从安装边界来看,这款定位结构的背部平面为安装基准面,预留了四个沉头安装孔位,可以直接固定在流水线的工装板或者测试设备的工作台面上,安装孔的孔距符合通用工装板的标准孔位间距,不需要额外做转接板就能完成装配,整体的外形尺寸控制在120mm80mm65mm的范围内,不会占用过多的工位空间,适配现有多数消费电子组装线的工位尺寸要求。

  设计过程中优先考虑了铸件的成型工艺性,所有的壁厚保持均匀,最小壁厚控制在2.5mm,最大壁厚不超过4mm,避免铸件冷却过程中出现缩孔、变形等缺陷,立面与承托边的交接位置做了加强筋结构,提升整体的抗扭刚性,即使长时间反复装夹取放工件,也不会出现定位面变形导致的定位精度下降问题。结构的转角位置做了斜向的加强连接,分散装夹时的应力集中,避免长期使用后转角处出现开裂。在实际工位应用中,这款定位结构不需要额外的锁紧机构,依靠工件自身的重力与凸台的卡位就能完成定位,取放动作单手即可完成,相比带气缸压紧的定位夹具,动作路径更短,能有效提升单工位的作业效率,适合高节拍的组装、检测线体使用。

  承托面的平面度控制在0.1mm以内,垂直立面与承托面的垂直度公差控制在0.08mm,能够保证手机放置后位置偏差在检测设备的允许范围内,不需要每次放置后再做位置微调。立面的镂空结构除了减重和避让摄像头的作用外,还能作为散热通道,在手机老化测试工位使用时,手机背部产生的热量可以通过镂空区域快速散出,避免工装包裹导致热量堆积,影响老化测试的结果准确性。铸件的表面做了喷砂氧化处理,整体表面粗糙度控制在Ra1.6,不会因为长期摩擦产生金属碎屑掉落到工件表面,也能提升结构本身的耐磨性能,延长工装的使用寿命。考虑到不同机型的厚度差异,承托凸台的卡位深度设计为8mm,能够兼容厚度在6mm到10mm之间的主流智能手机机型,不需要针对每款机型单独开发定位工装,降低了生产线的工装投入成本。安装基准面的平面度经过精加工处理,装配后整体的定位精度不会因为安装面的不平整出现偏差,四个沉头孔的沉头深度控制在3mm,安装螺丝后螺丝头不会突出基准面,保证安装后结构的稳定性,不会出现晃动偏移。
