齿轮对位校准工装结构设计

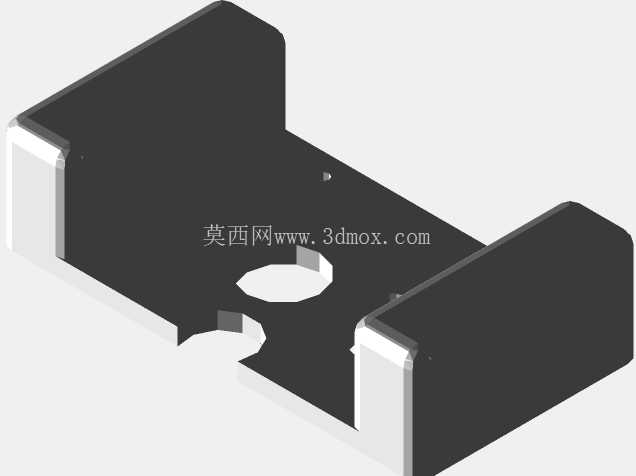

　　在中小模数齿轮的批量机加工与装配环节，齿位对位偏差一直是影响传动精度、啮合噪音的核心诱因，这款齿轮对准工具正是针对车间现场快速对位需求开发的实用工装，区别于实验室里的高精度光学对齿设备，它的设计初衷就是适配产线工位的快节奏操作，不需要复杂的调校步骤，一线操作工人拿取即可使用，大幅降低齿位校准的辅助工时。从结构形态来看，整体采用U型开口式主体框架，两侧立板的平行度公差控制在0.02mm以内，作为对位过程中的基准靠面，使用时可以直接卡接在齿轮安装基座的定位止口上，不需要额外打表找正基准，底部开设的异形避让槽，是特意针对齿轮轴端的凸台、键槽结构做的避空设计，避免工装放置时与轴端结构发生干涉，保证基准面能够完全贴合安装面，不会因为局部顶起造成对位基准偏移。

　　主体中部的半圆定位缺口，尺寸匹配对应模数齿轮的齿顶圆公差带，缺口边缘做了15度的导向倒角，对位时可以顺着倒角滑入齿槽位置，不需要反复调整角度就能快速卡入对应齿位，缺口的形位公差经过反复校核，卡入后齿面与缺口侧面的间隙控制在0.01mm以内，能够直接反映出齿轮安装的周向位置偏差，工人可以直观判断齿位是否对齐装配标记，不需要借助塞尺等辅助量具。两侧立板的高度经过多轮现场验证，既保证了足够的导向长度，避免工装卡入后发生歪斜，又不会过高遮挡齿轮端面的装配标记，方便操作时同时观察对位状态与标记线位置，立板外侧做了圆角过渡处理，避免频繁取放时划伤工人手部，也减少工装与周边工位器具磕碰造成的基准面变形。这款工装的应用场景覆盖了齿轮压装、齿轮组件装配、传动系检修等多个环节，在齿轮压装工位，以往工人需要反复转动齿轮对齐轴上键槽与壳体标记，经常出现压装后齿位偏差需要返工的情况，使用这款工装后，压装前先将工装卡在壳体基准面，把齿轮齿位卡入工装定位缺口，再进行压装操作，一次压装的对位合格率能提升到98%以上，大幅减少返工工时。在设备检修场景中，拆解后的齿轮组件重新装配时，不需要反复核对原厂标记，借助这款工装就能快速还原齿位相对位置，避免装配错误造成的传动卡滞、异响问题。

　　设计过程中特意弱化了非必要的复杂结构，整体没有活动零部件，不存在长期使用后的磨损间隙问题，主体采用铸造后铣削加工的工艺路线，毛坯铸造后只需要对基准面、定位缺口做精铣加工就能达到使用精度，加工成本低，就算是工位上的工装出现磕碰损坏，也能快速补做替换，不会因为工装备件问题耽误产线进度。安装边界方面，工装的整体外廓尺寸适配常见的直径120mm以内的中小模数齿轮对位需求，底部开口宽度覆盖对应规格齿轮安装基座的止口尺寸范围，不需要针对单一规格齿轮单独制作工装，具备一定的通用性，对于齿顶圆尺寸接近的同系列齿轮，只要齿槽宽度匹配定位缺口，都可以使用这款工装完成对位操作，减少车间内专用工装的储备数量，降低工装管理成本。

　　在实际使用验证阶段，针对不同批次的齿轮零件做了适配测试，针对齿轮齿顶圆的公差波动，定位缺口的尺寸做了微幅余量设计，不会因为零件尺寸在上差就出现卡滞，也不会因为尺寸在下差导致间隙过大影响对位精度，缺口边缘的热处理硬度达到HRC45，长期使用不会因为与齿面频繁摩擦出现磨损凹槽，保证工装的长期精度稳定性。工装的整体重量控制在1.2kg以内，工人单手握持就能完成取放、卡入操作，长时间使用也不会产生操作疲劳，适配产线工位的高频次操作需求，没有多余的突出结构，放置在工位工具架上时不会占用过多空间，也不会和其他工具发生勾挂。
