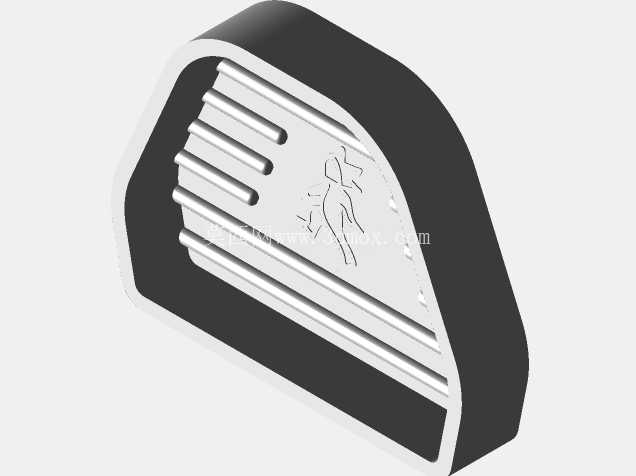

带人形浮雕的斜置条状格栅基座构件

做铸造工艺结构设计的时候，这类带表面造型的基座类构件，最先要考虑的不是外观呈现效果，而是金属液充型过程的流态稳定性，以及后续清砂、取件的操作便利性。这个构件整体采用非对称的斜切轮廓，边缘做了等厚度的围边结构，围边高度刚好能在铸造成型后形成足够的结构刚度，避免后续机加工装夹时出现夹持变形，围边的内侧做了微小的拔模斜度，斜度控制在1.5度左右，既不会影响外观轮廓的锐利度，又能保证开模时型芯顺利脱出，不会拉伤成型表面。

构件表面的平行条状凸起，不是单纯的装饰结构，每一条凸起的截面都做了R0.8的圆角过渡，一方面是避免铸造时尖角位置出现冷隔、浇不足的缺陷，另一方面这些平行凸起在实际使用中可以起到防滑、增加接触摩擦力的作用，当这个基座作为承托结构使用时，上方放置的工件不会因为轻微的振动出现滑移，同时条状凸起之间的凹槽可以容纳少量加工残留的碎屑、灰尘，不会因为杂物垫起导致上方工件放置不平稳。

位于构件表面中部的人形浮雕，深度控制在1.2mm，浮雕的所有凸起边缘都做了圆弧过渡，没有尖锐的棱角，这是考虑到铸造时金属液在薄壁浮雕位置的充型能力，如果浮雕深度过深、棱角过锐，很容易在成型后出现缺肉、砂眼的缺陷，同时这个深度的浮雕在后续表面处理时，不需要额外的打磨工序就能清晰呈现轮廓，不会因为打磨过度导致图案模糊。整个构件的背部设计为平整的安装面，平面度公差控制在0.1mm以内，安装时可以直接贴合在设备的安装基准面上，不需要额外的调整垫片，安装孔位的位置预留了足够的沉头空间，沉头深度刚好能让固定螺栓的头部完全埋入构件表面，不会突出平面影响上方工件的放置。

在实际生产场景中，这类构件多用于小型工艺摆件的承托底座、文创产品的装饰结构件，也可以作为小型设备的操作脚踏面板使用，平行的条状凸起可以在脚踏时增加鞋底与面板的摩擦力，避免打滑，中部的浮雕可以作为品牌标识或者装饰图案，不需要额外的丝印、蚀刻工序，一次铸造成型就能完成表面图案的加工，减少后续的工序成本。设计时特意将整体轮廓做了斜切处理，不是常规的矩形结构，一方面是适配安装位置的异形安装空间，在有限的安装边界内最大化构件的有效接触面积，另一方面斜置的轮廓可以引导上方放置的工件自动对齐定位边，放置工件时不需要反复调整位置，顺着斜向轮廓推到贴合围边就能完成定位，提升装配时的操作效率。

结构壁厚设计上，整个构件采用等壁厚设计，壁厚控制在4mm，围边位置的壁厚和主体平面的壁厚保持一致，避免因为壁厚不均导致铸造时出现缩孔、缩松的缺陷，条状凸起的根部做了加厚过渡，避免凸起位置因为冷却速度过快出现裂纹，浮雕位置的壁厚和主体壁厚差控制在1mm以内，保证整个构件冷却时的收缩率一致，不会因为收缩不均导致整体翘曲变形。在建模阶段，所有的过渡圆角都做了连续相切处理，没有出现尖角、断差的位置，一方面是为了减少铸造时的应力集中，提升构件的整体结构强度，另一方面连续的曲面在数控加工模具型芯时，可以减少刀具的频繁换向，提升模具的加工效率，降低刀具的磨损量。

考虑到实际使用时的受力情况，构件的围边和主体平面的连接位置做了内R过渡，当围边受到侧向的撞击力时，应力可以顺着圆弧过渡面分散到整个主体平面，不会在连接位置出现应力集中导致断裂，平行条状凸起的两端都做了圆弧收头，不会出现凸起端部的应力集中点，即使受到垂直方向的冲击力，也不会出现凸起断裂的情况。安装面的四个角位置都做了微小的倒角处理，避免安装时倒角位置的毛刺刮伤安装基准面，同时倒角可以引导构件顺利放入安装位，不会因为边角的微小尺寸偏差导致卡滞。
