可调式PCB焊接夹持固定支架设计

电子装联与维修作业场景中，PCB板的固定夹持一直是影响操作效率与焊接质量的关键环节，常规的台虎钳夹持容易压伤板边元件，平口固定夹具无法适配不同宽度、不同厚度的电路板，在进行引脚密集的贴片元件焊接、飞线修复、元件拆焊等操作时，经常出现板件移位、操作角度受限的问题，这款可调焊接夹持支架正是针对这类实际作业痛点开发的辅助工装。

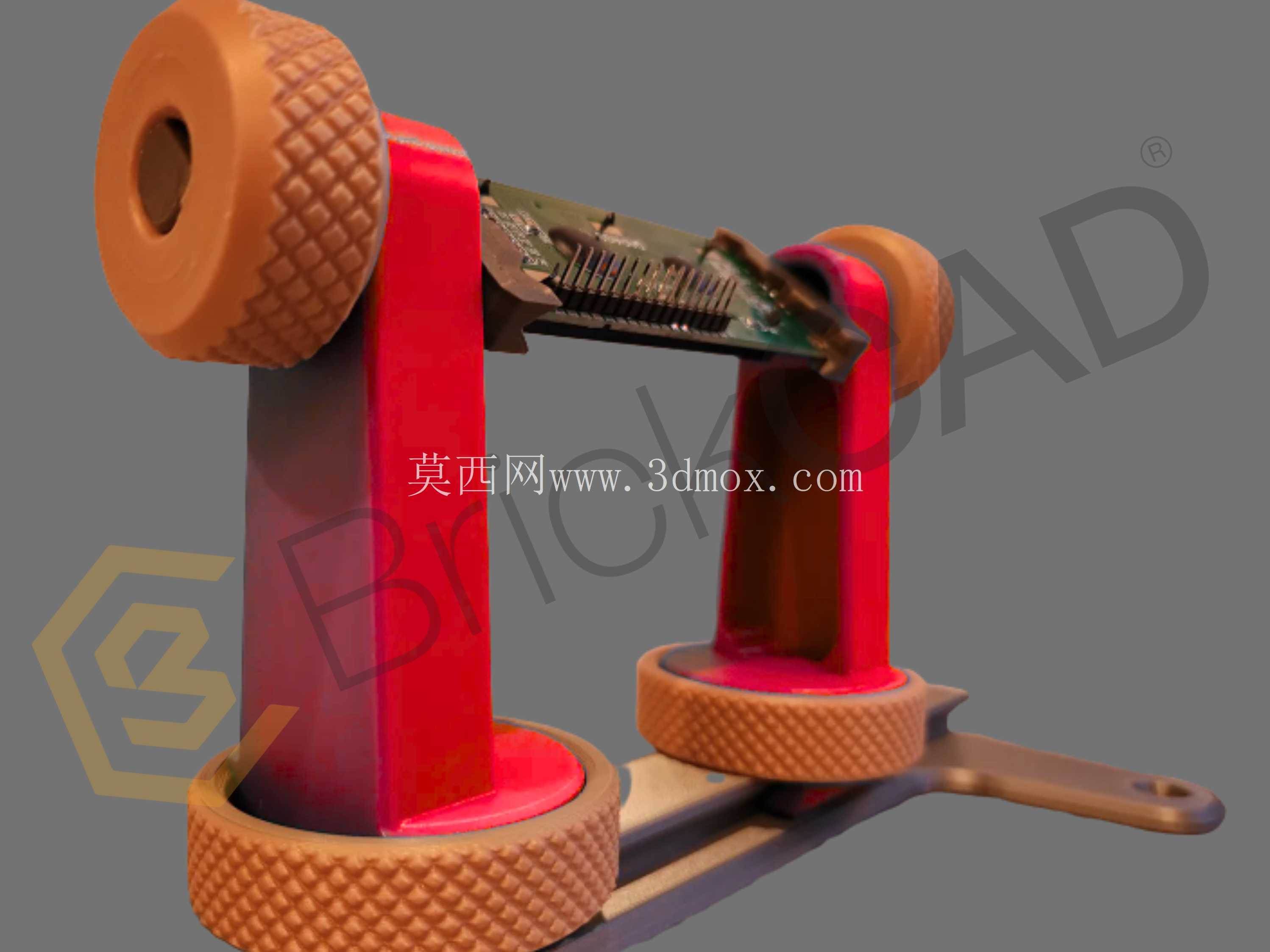

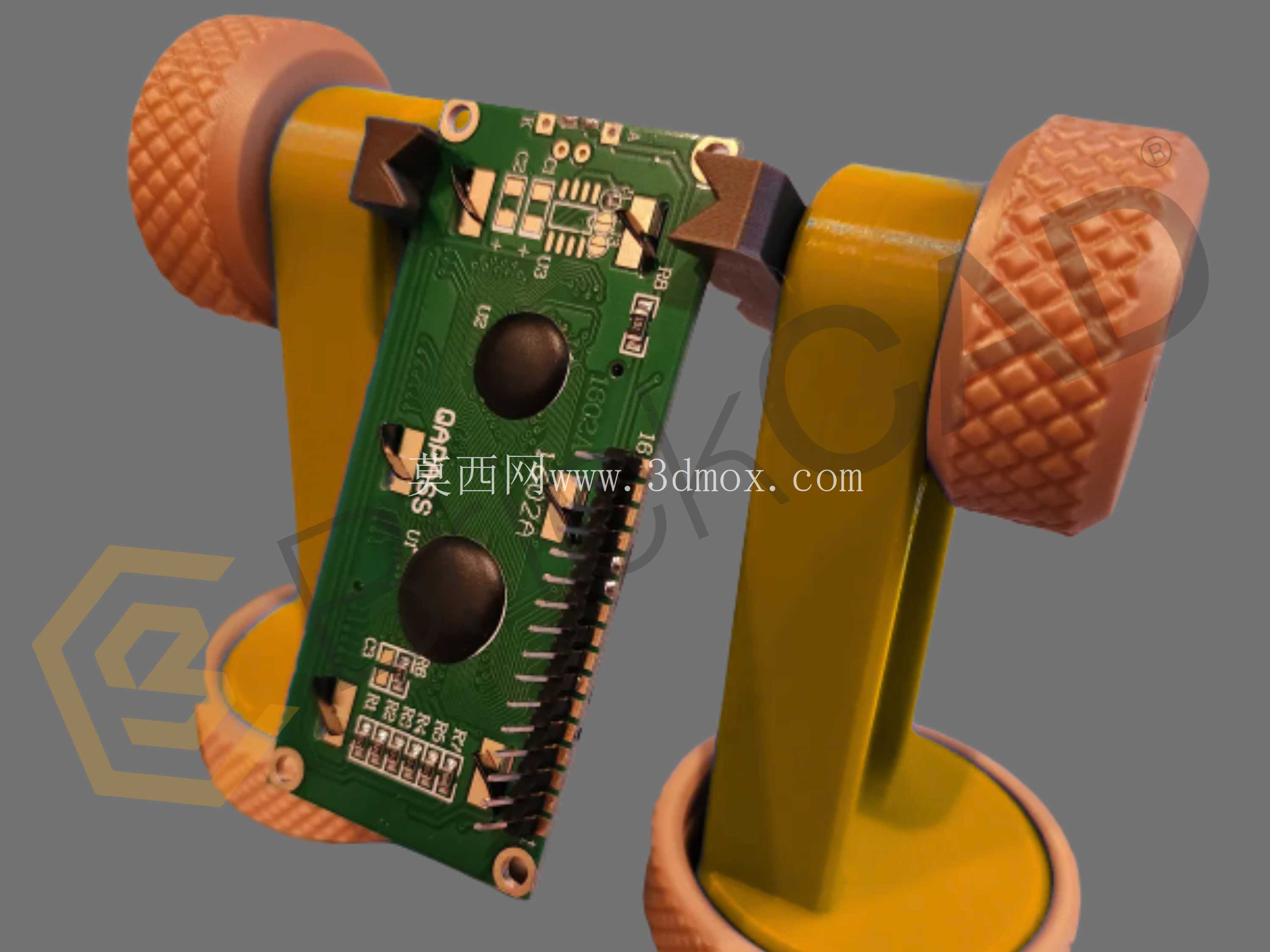

从功能特性来看，该支架采用双侧对称支撑结构，两端的夹持端头采用带防滑纹理的旋拧调节结构，旋转端头即可快速调整夹持间距，适配不同宽度的PCB板，夹持接触面做了圆弧过渡处理，不会对PCB板边的走线、元件造成挤压损伤；支撑臂与底座之间采用可旋转连接结构，能够根据焊接操作的需求，360度调整PCB板的倾斜角度，无需反复松夹调整板件位置，在进行板底引脚焊接、贴片元件对位时，可以快速切换到最顺手的操作角度，减少作业过程中的手腕疲劳。高度可调的支柱结构能够根据操作人员的坐姿、操作台面的高度调整整体夹持高度，避免长时间低头作业造成的颈椎劳损，底座部分做了加宽配重处理，在夹持较重的多层PCB板时也不会出现侧翻、晃动的问题，底座预留的固定孔位可以根据使用需求，将支架通过螺栓固定在工作台面上，适配大批量连续焊接作业的稳定性需求。

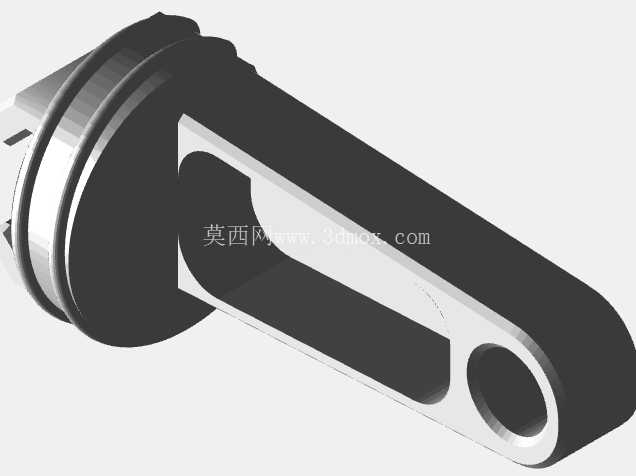

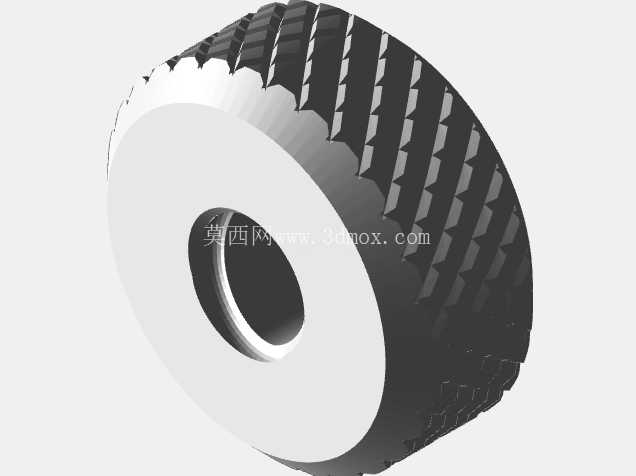

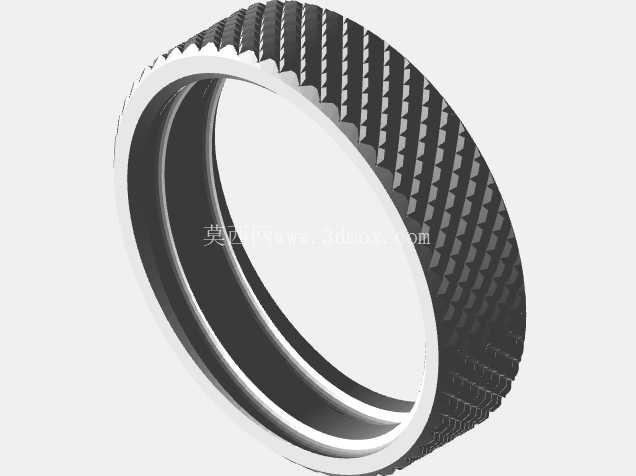

设计过程中充分考虑了增材制造的工艺特性，所有结构的连接公差都针对FDM、SLA、SLS等常见3D打印工艺做了优化，转动配合部位预留了合理的间隙，打印完成后无需二次打磨、装配即可直接转动调节，没有多余的支撑结构，减少打印后的后处理工作量；整体结构没有采用金属嵌件，所有受力部位都做了加厚加强处理，调节旋钮表面的菱形防滑纹理在打印时可以一体成型，无需后续二次加工，既提升了旋拧时的摩擦力，也简化了制造流程。夹持端头的内部做了限位台阶，当PCB板插入后可以自动对中，避免板件在夹持过程中出现歪斜，两侧的支撑臂采用等强度截面设计，在保证结构刚性的前提下尽可能减少材料用量，降低打印成本与整体重量。

从安装边界与尺寸适配来看，该支架的夹持范围覆盖了常规电子维修、DIY制作中常见的PCB板尺寸，从小型的电源模块板、控制板，到中型的开发板、驱动板都可以稳定夹持，整体底座的占用面积较小，不会过多占用工作台的操作空间，支架的最大调节高度适配常规坐姿操作的视线高度，无需额外垫高即可获得清晰的焊接视野。在实际使用场景中，除了常规的PCB焊接作业，该支架还可以用于PCB板的飞线调试、元件拆焊、三防漆涂覆、焊点检测等工序，旋转到合适角度后可以让操作人员清晰观察到板件的各个面，无需手持板件操作，避免焊接时高温烫伤手部；对于电子实验室、DIY创客工作室、小型电子维修门店来说，这类工装不需要复杂的加工设备，通过3D打印即可快速制作，损坏后可以单独打印损坏的零件进行更换，维护成本极低，相比市售的金属焊接支架，整体重量更轻，移动携带更加方便，不会出现生锈、导电的问题，在进行带电调试作业时也更加安全。

结构设计上摒弃了复杂的齿轮、齿条调节结构，全部采用摩擦锁紧的调节方式，调整时只需要旋松旋钮即可调整角度与高度，调整到位后旋紧旋钮即可实现稳定锁紧，没有复杂的传动零件，长期使用也不会出现零件磨损、锁紧失效的问题，夹持力可以通过旋钮的旋紧程度自由控制，针对厚度较薄的柔性PCB板，可以适当减小锁紧力，避免夹伤板件，针对较厚的多层工业PCB板，可以加大锁紧力，保证焊接过程中板件不会出现移位。
