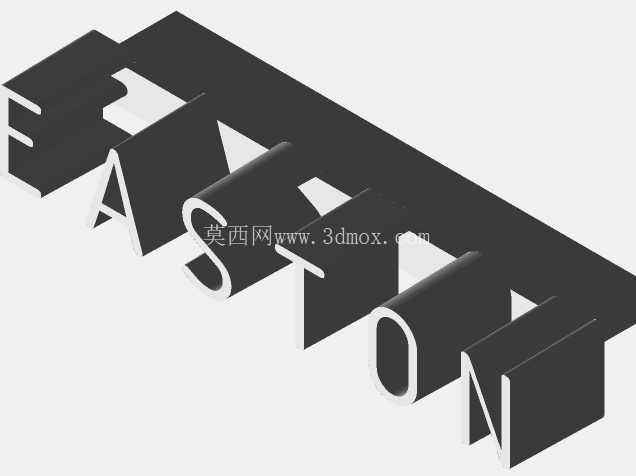

伊斯顿品牌标识立体砂铸字牌结构设计

　　在砂型铸造的标识类零件生产场景中，这类立体字牌的应用覆盖了设备出厂标识、品牌展示铭牌、文创类金属字定制等多个细分领域，区别于常规蚀刻、印刷类平面铭牌，立体砂铸字牌凭借一体成型的金属质感、更强的抗磨损抗腐蚀能力，在户外设备、重型机械、工业文创产品的标识配套中占据不小的应用份额。做这个字牌结构的时候，最先要考虑的是砂铸工艺的成型可行性，拔模角度的设置是核心环节，这里把所有字体的侧壁拔模斜度设为1度，刚好平衡了字体造型还原度和砂型起模的顺畅度——角度太小的话，起模时砂型边角容易被带落，造成铸件缺肉、飞边增厚的缺陷，后续打磨工作量会陡增；角度太大又会让字体边缘显得过于厚重，丢失原字体的设计轮廓感，视觉上显得臃肿。

　　从结构设计的细节来看，字牌整体采用连体式结构，所有字母之间通过底部的薄连接筋连为一体，不用拆分单个字母做造型，既减少了砂型制作时的分型复杂度，也避免了后续安装时单个字母定位偏差、高低不齐的问题。连接筋的厚度控制在3mm左右，既能保证整组字的结构强度，在铸造成型后也可以根据安装需求选择保留或者磨除，适配不同的安装场景：如果是直接嵌入设备的预制安装槽，保留连接筋可以直接卡入槽内打胶固定，安装效率更高；如果是粘贴在平整的设备外表面，磨除连接筋后单个字母的背部是平整的贴合面，配合结构胶就能实现牢固粘接，不会出现边缘翘边的问题。考虑到砂铸过程中金属液的流动填充特性，字体的所有转角位置都做了R0.5mm的小圆角过渡，没有尖锐的直角结构，一来可以避免金属液填充时在直角位置产生卷气、冷隔缺陷，二来也能减少砂型在直角位置的应力集中，防止造型、起模过程中砂型开裂。字体的凸起高度设置为8mm，这个高度既能保证立体视觉效果，在光线照射下有足够的阴影层次，也不会因为凸起过高导致金属液填充时顶部出现浇不足、缩孔的问题，同时也控制了整体铸件的重量，不会给安装基面带来额外的负载。

　　安装边界方面，整组字的外轮廓尺寸按照常规设备铭牌的安装预留位设计，横向总长度控制在180mm以内，高度控制在40mm以内，不管是安装在小型机电设备的操作面板旁，还是大型工业设备的机身立面，都能适配多数设备的标识安装预留空间，不需要额外对设备基面进行扩孔、裁切改造。字牌的背部设计了0.2mm的微凹纹理，这个细节是为了增大安装时粘接胶的接触面积，提升粘接强度，相比完全平整的背部，微凹纹理可以让结构胶在固化后形成机械咬合，避免长期使用中因为温度变化、振动导致字牌脱落。

　　在砂铸工艺适配性上，整个模型的分型面设置在字体背部的平面上，没有倒扣结构，不需要额外设计砂芯，采用普通的两箱造型就能完成生产，不需要复杂的造型工装，对于小批量定制的生产场景来说，能有效降低模具成本，缩短生产周期。字体的壁厚保持均匀，所有位置的壁厚差不超过1mm，避免铸造过程中因为冷却速度不一致产生变形、裂纹缺陷，浇口位置预设在连接筋的侧边，成型后打磨浇口残留的位置刚好在连接筋的非视觉面，不会破坏字体正面的外观完整性。这类立体字牌除了工业设备标识用途外，也可以通过调整表面处理工艺适配不同的使用场景，比如做喷砂氧化处理可以适配文创类金属装饰需求，做喷漆套色处理可以适配品牌门店的立体标识需求，结构本身的通用性足够覆盖多数金属立体字的砂铸生产需求，不需要针对不同场景做大幅的结构修改，只需要调整字体内容就能快速衍生出不同的字牌模型，大幅提升同类型产品的设计效率。
